ເລເຊີ semiconductor ໄດ້ຖືກປະດິດໃນປີ 1962 ແລະບັນລຸການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງຂອງຄື້ນທີ່ມີໂຄງສ້າງສອງເທົ່າໃນປີ 1970, ກາຍເປັນແຫຼ່ງແສງສະຫວ່າງຫຼັກສໍາລັບການສື່ສານທາງ optical. ລະບົບ InGaAsP/InP ສະຫນັບສະຫນູນແຖບການສື່ສານທີ່ສູນເສຍ 1300/1550 nm, ແລະ MOCVD ໄດ້ກາຍເປັນເຕັກໂນໂລຢີການຜະລິດຕົ້ນຕໍ.
ເລເຊີ semiconductorປະກອບດ້ວຍຂະຫນາດກາງໄດ້ຮັບແລະເປັນ Fabry–Perot resonator. inversion ປະຊາກອນແມ່ນຮັບຮູ້ໂດຍການສີດພົກພາ, ແລະ laser ແມ່ນຜະລິດໂດຍການກະຕຸ້ນການປ່ອຍອາຍພິດ. ໄລຍະຫ່າງຂອງໂໝດຕາມລວງຍາວແມ່ນກຳນົດໂດຍຄວາມຍາວຂອງຊ່ອງ, ແລະການລັອກໂໝດຕ້ອງການການຊິງໂຄຣໄນໄລຍະຂອງຫຼາຍໂໝດຕາມລວງຍາວ.
ແຜນຜັງຂອງເລເຊີພື້ນທີ່ກວ້າງ

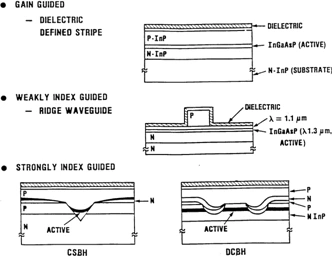

ການອອກແບບເລເຊີຫຼາຍອັນໂດຍໃຊ້ລະບົບວັດສະດຸ InGaAsP/InP.
ລະບົບວັດສະດຸ InGaAsP/InP ຖືກຮັບຮອງເອົາສໍາລັບແຖບການສື່ສານ, ກວມເອົາ 1300-1600 nm. MOCVD ການຂະຫຍາຍຕົວຂອງ epitaxial ບັນລຸການຈັບຄູ່ lattice ຄວາມແມ່ນຍໍາສູງ, ຊຶ່ງເປັນໂຄງການ fabrication ຫຼັກສໍາລັບ lasers ການຄ້າ.
ຂອບເຂດປະຈຸບັນເພີ່ມຂຶ້ນເປັນຕົວເລກຕາມອຸນຫະພູມ, ແລະອຸນຫະພູມລັກສະນະ T₀ ສະທ້ອນໃຫ້ເຫັນຄວາມຫມັ້ນຄົງຂອງອຸນຫະພູມ. Modulation ຄວາມໄວສູງແມ່ນອີງໃສ່ໂຄງສ້າງທີ່ມີດັດຊະນີທີ່ມີຄວາມສາມາດຕ່ໍາແລະທີ່ເຂັ້ມແຂງ.
ເລເຊີ Semiconductor ມີຂະຫນາດຂະຫນາດນ້ອຍແລະຄວາມຫນ້າເຊື່ອຖືສູງ, ເຮັດຫນ້າທີ່ເປັນແຫຼ່ງແສງສະຫວ່າງຫຼັກສໍາລັບການສື່ສານ optical, ແຫຼ່ງປັ໊ມ, ການພິມແລະການຮັບຮູ້, ສະຫນັບສະຫນູນ miniaturization ແລະການເຊື່ອມໂຍງຂອງລະບົບ ultrafast mode-locked.
