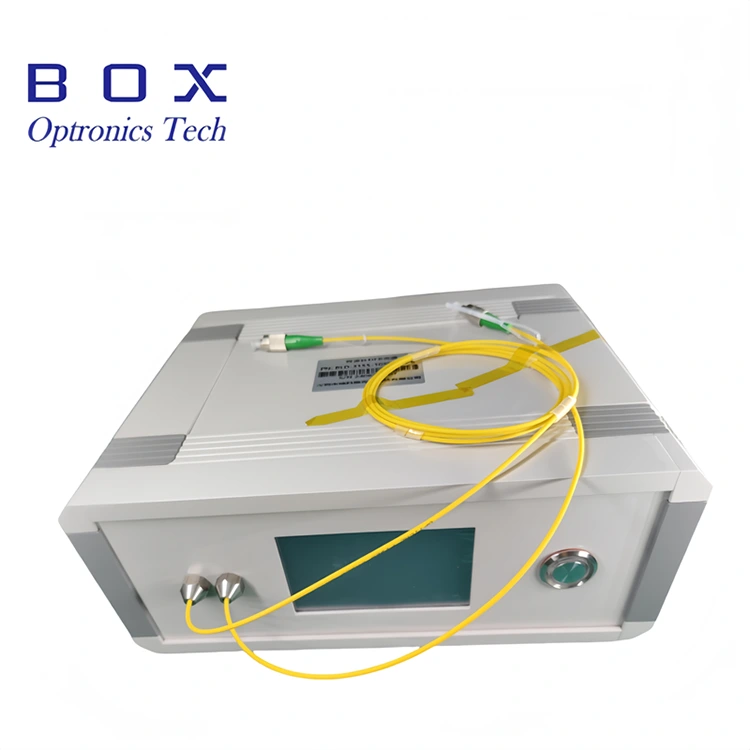

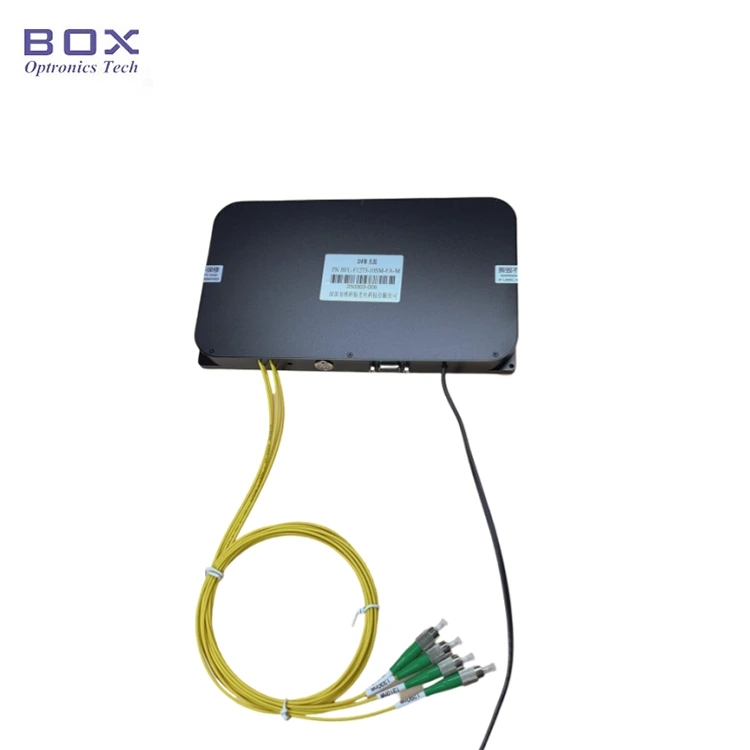

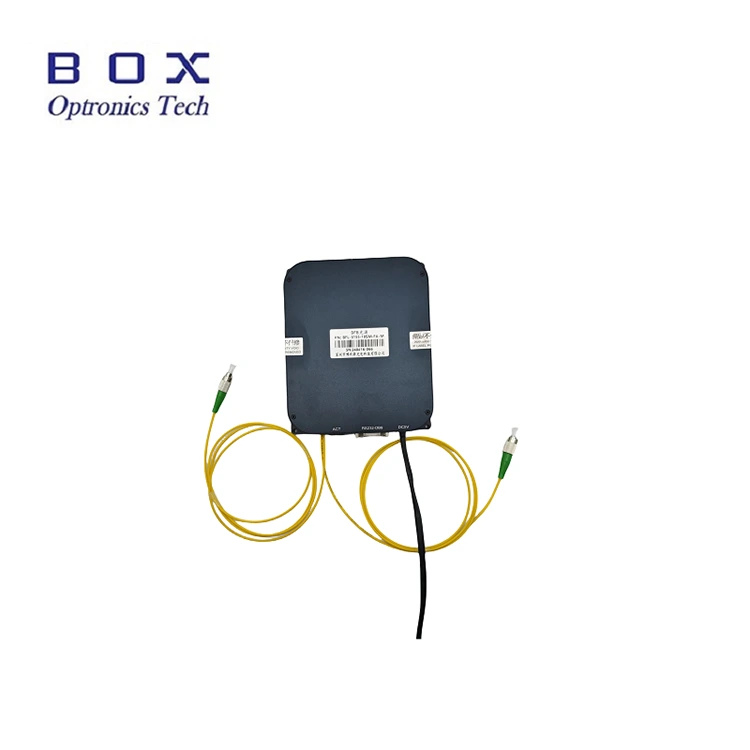

ນີ້ແມ່ນແຫຼ່ງເລເຊີ DFB ຫຼາຍຊ່ອງທີ່ມີຄວາມຍາວຄື້ນທີ່ສາມາດກຳນົດຄ່າໄດ້ຢ່າງເສລີ ແລະ ການເຮັດວຽກຂອງຄື້ນຕໍ່ເນື່ອງ (CW). ຕົວເລືອກຄວາມຍາວຄື້ນທີ່ມີຢູ່ລວມມີ CWDM (1270 ~ 1650 nm), ຊ່ອງ DWDM ITU 18 ~ 64, ຄວາມຍາວຂອງຄື້ນ LAN-WDM, ເຊັ່ນດຽວກັນກັບຄວາມຍາວຄື້ນສະເພາະເຊັ່ນ: 1030 nm ແລະ 1064 nm. ຜະລິດຕະພັນແມ່ນມີຢູ່ໃນສອງການຕັ້ງຄ່າ: ຫນ່ວຍງານ desktop standalone ຫຼືທາງເລືອກ modular ປະສົມປະສານ; ໂດຍມີການໂຕ້ຕອບການສື່ສານແລະຊອບແວຕິດຕາມກວດກາ. ຜູ້ໃຊ້ອາດຈະເລືອກລະຫວ່າງພະລັງງານຜົນຜະລິດຄົງທີ່ຫຼືການຕັ້ງຄ່າທີ່ສາມາດປັບພະລັງງານໄດ້. ແຫຼ່ງເລເຊີ DFB ຫຼາຍຊ່ອງນີ້ຮອງຮັບການເຮັດວຽກເປັນແຫຼ່ງແສງສະຫວ່າງຊ່ອງດຽວ ຫຼືຜົນຜະລິດພ້ອມກັນໃນທົ່ວຫຼາຍຊ່ອງ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ຊ່ອງຄູ່ |
ສີ່ຊ່ອງ |
ຫມາຍເຫດ |
|
ຄວາມຍາວຂອງຄື້ນ |
ນມ |
1310/1550 |
1270/1290/1310/1330 |
ປັບແຕ່ງໄດ້ |
|
ຄວາມຍາວຂອງຄື້ນທາງເລືອກ |
ນມ |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 ນ 1650nm 1683nm |
ປະເພດ DFB |
|
|
ພະລັງງານຜົນຜະລິດ |
mW |
10/20/ອື່ນໆ |
ປັບແຕ່ງໄດ້ |
|
|
ໂໝດຂ້າງ ອັດຕາສ່ວນການສະກັດກັ້ນ |
dB |
>30 |
|
|
|
ຮູບແບບການເຮັດວຽກ |
- |
CW |
|
|
|
ໄລຍະການປັບພະລັງງານ |
- |
10~100% |
|
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະສັ້ນ (15 ນາທີ) |
dB |
≤±0.02 ທຽບເທົ່າ ≤±0.5% |
|
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະຍາວ (8 ຊົ່ວໂມງ) |
dB |
≤±0.05 ທຽບເທົ່າ ≤ ± 1 .2% |
|
|
|
ຕົວເຊື່ອມຕໍ່ |
- |
FC/APC |
ປັບແຕ່ງໄດ້ |
|
|
ປະເພດເສັ້ນໄຍ |
- |
Hi1060/SMF-28/PM1550 |
ປັບແຕ່ງໄດ້ |
|
|
ຊຸດ |
ມມ |
195(W)×220(D)×120(H) |
Benchtop |
|
|
150(W)×125(D)×20(H) |
ໂມດູນ |
|||
|
ການສະຫນອງພະລັງງານ |
V |
AC 110~240V, <20W |
Benchtop |
|
|
DC 5V/4A, <15W |
ໂມດູນ |
|||
|
ການບໍລິໂພກພະລັງງານ |
W |
≤60 |
|
|
|
ຊ່ວງອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~+55 |
|
|
|
ຊ່ວງອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~+85 |
|
|
● ຄວາມຍາວຂອງຄື້ນທີ່ສາມາດປັບແຕ່ງໄດ້ ແລະກຳລັງຜົນຜະລິດ;
● ມີ 2~16 ຊ່ອງ;
● ພະລັງງານຜົນຜະລິດຄົງທີ່ ຫຼືປັບໄດ້;
● ຄວາມໝັ້ນຄົງຂອງຜົນຜະລິດສູງ, ຂະໜາດນ້ອຍ, ແລະການເລີ່ມຕົ້ນໄວ.
● WDM, AWG, PLC ອຸປະກອນການສູນເສຍຄວາມແຕກຕ່າງ, ການກວດພົບການສູນເສຍກັບຄືນ;
● Ophthalmic OCT;
● ການປັບອຸປະກອນເສັ້ນໄຍ ແລະລະບົບການທົດສອບອົງປະກອບຕົວຕັ້ງຕົວຕີ.
● ຄວາມຍາວຄື້ນທີ່ສາມາດໃຊ້ໄດ້ (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

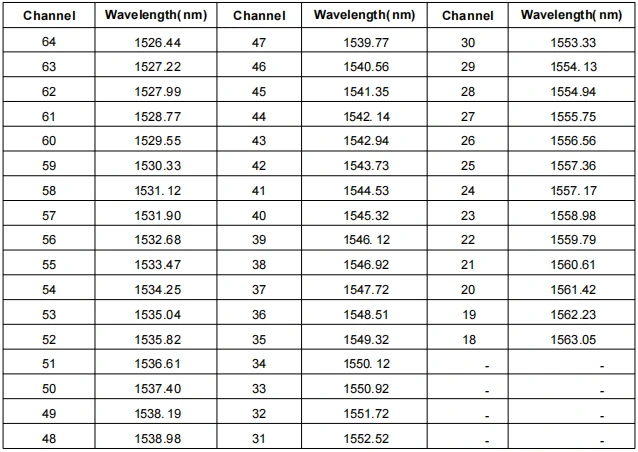

● ຊ່ອງ ITU 18~64 ຄວາມຍາວຄື້ນ (ມມ):

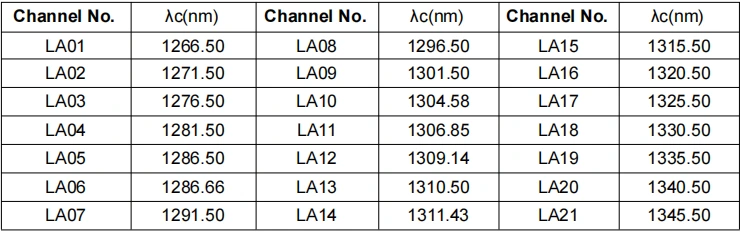

● ຄວາມຍາວຄື້ນ LAN-WDM (ມມ):
ຂັ້ນຕອນທີ1. ການຫຸ້ມຫໍ່: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສໍາເລັດ.
ຂັ້ນຕອນທີ2. ການສະຫນອງພະລັງງານ: ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະຫຼັບ DC ຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງຄວາມຕ້ອງການການສະຫນອງພະລັງງານຂອງພວກເຂົາ. ໃຊ້ພຽງແຕ່ອະແດັບເຕີພະລັງງານທີ່ກົງກັນກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. (ອະແດບເຕີໄຟໃຫ້ຕາມມາດຕະຖານແຮງດັນທ້ອງຖິ່ນ.)
ຂັ້ນຕອນທີ3. ການເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດ: ເປີດຝາປິດຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານເພື່ອທົດສອບຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.
Setp4. ເຊື່ອມຕໍ່ກັບຄອມພິວເຕີແມ່ຂ່າຍ: ໃຊ້ສາຍ USB-RS485 DB9 Data Cable ເພື່ອເຊື່ອມຕໍ່ Multi-channel DFB Laser Source ແລະ ຄອມພິວເຕີ; ຄອມພິວເຕີທໍາອິດຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ສະເພາະເພື່ອກໍານົດສາຍຂໍ້ມູນພອດ serial, ຖ້າບໍ່ດັ່ງນັ້ນຊອບແວຄອມພິວເຕີໂຮດແລະໂມດູນແຫຼ່ງແສງສະຫວ່າງບໍ່ສາມາດເຊື່ອມຕໍ່ແລະສື່ສານຢ່າງຖືກຕ້ອງ. ກະລຸນາຖາມ Box Optronics ສໍາລັບຄົນຂັບ.

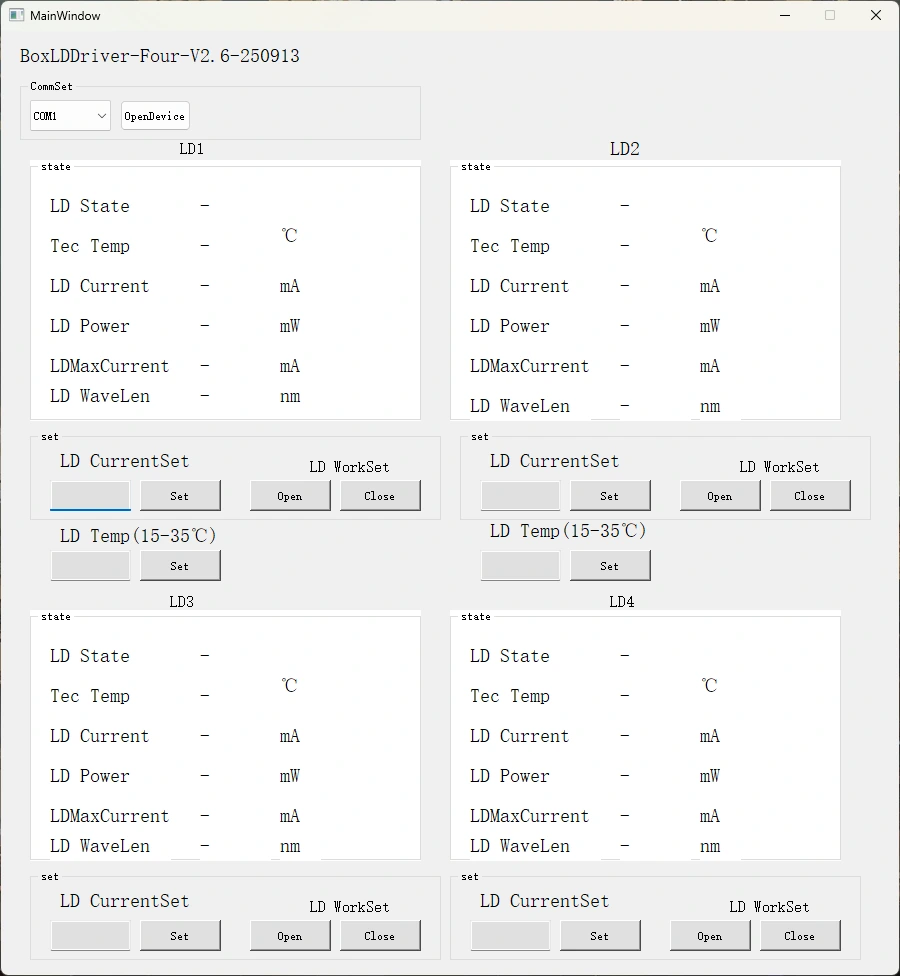

ຂັ້ນຕອນທີ 5. ຊອບແວຄວບຄຸມ: Box Optronics ສະຫນອງຄໍາສັ່ງ serial ຫຼືຊອບແວ PC ເພື່ອຄວບຄຸມ LD ໃນປັດຈຸບັນແລະອຸນຫະພູມ LD ຂອງ Multi-channel DFB Laser Source. ເລືອກພອດທີ່ຖືກຕ້ອງ, ຕັ້ງຄ່າປັດຈຸບັນ ແລະອຸນຫະພູມ, ຈາກນັ້ນຄລິກປຸ່ມເປີດ. (ເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດຄວາມເສຍຫາຍ, ເລັ່ງປັດຈຸບັນຂັບຊ້າໃນການທໍາງານເບື້ອງຕົ້ນ. ຢ່າປະຕິບັດຢ່າງເຕັມທີ່ໃນທັນທີ.)
