1. ການແນະນໍາຂອງ 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser
2. ວິຊາການ ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຄູ່ມືການດໍາເນີນງານທີ່ປອດໄພ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະ ການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະ ບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ບໍລິການຫຼັງການຂາຍ
ນີ້ແມ່ນ 1064nm 20kHz Ultra-Narrow Linewidth Fiber ເລເຊີທີ່ໃຊ້ໂຄງສ້າງເສັ້ນໃຍແສງ DFB laser ຢູ່ຕາມໂກນ, ຜົນຜະລິດ a ຮູບແບບເສັ້ນຍາວເສັ້ນດຽວແຄບ laser ຄື້ນຕໍ່ເນື່ອງໃນ 1064nm ແຖບຄວາມຍາວຄື້ນ. ພະລັງງານຜົນຜະລິດ 50/100/200/500/1000mW ແມ່ນທາງເລືອກ. ມັນ ສະຫນັບສະຫນູນ benchtop ແລະການຕັ້ງຄ່າ modular ກັບການສື່ສານ RS232 ການໂຕ້ຕອບແລະຊອບແວຕິດຕາມກວດກາສໍາລັບການລວມລະບົບ. ເຫມາະສົມສໍາລັບ LiDAR, hydroacoustics, ແລະການຮັບຮູ້ເສັ້ນໄຍແກ້ວນໍາແສງແຈກຢາຍ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ປົກກະຕິ |
ຂໍ້ສັງເກດ |
|
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
1064±0.1 |
|
|
|
ການປັບອຸນຫະພູມຊ້າ ຊ່ວງ |
ນມ |
±0.1 |
|
|
|
ພະລັງງານຜົນຜະລິດ |
mW |
50/100/200/500/1000 |
|
|
|
ຄວາມກວ້າງເສັ້ນສະເປກ @3dB |
kHz |
<20 |
20dB linewidth / 20 |
|
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
dB |
≥60 |
|
|
|
ຄວາມບໍ່ສະຖຽນຂອງຄື້ນ |
MHz |
≤±25 |
|
|
|
ຮູບແບບການເຮັດວຽກ |
— |
CW |
ແສງສະຫວ່າງຢ່າງຕໍ່ເນື່ອງ |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະສັ້ນ 15 ນາທີ) |
dB |
≤ ±0.02 |
ທຽບເທົ່າ ≤ ±0.5% |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະຍາວ 8 ຊົ່ວໂມງ) |
dB |
≤ ±0.05 |
ທຽບເທົ່າ ≤ ±1.2% |
|
|
ປະເພດເສັ້ນໄຍ |
— |
Hi1060 |
ການແບ່ງຂົ້ວແບບສຸ່ມ |
|
|
— |
PM980 (PER>23dB) |
Linear polarization |
||
|
ປະເພດຕົວເຊື່ອມຕໍ່ Pigtail |
— |
FC/APC |
ສາມາດປັບແຕ່ງໄດ້ |
|
|
ຂະໜາດ |
50/100/200mW |
ມມ |
255(W)×285(D)×115(H) |
B1: Benchtop |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: Benchtop |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: ໂມດູນ |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: ໂມດູນ |
||
|
ການສະຫນອງພະລັງງານ |
V |
100~240V AC, <30W |
Benchtop |
|
|
DC 12V, 24W |
ໂມດູນ |
|||
|
ການໂຕ້ຕອບການສື່ສານ |
— |
DB9 ຍິງ(RS232) |
|
|
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5~+35 |
|
|
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~ +85 |
|
|
● Spectral linewidth ≤20KHz;
● ເສັ້ນໃຍທັງໝົດ DFB resonant cavity;
● ຄວາມຍາວຄື້ນ ຄົງທີ່ໂດຍບໍ່ມີການ hopping ຮູບແບບ.
● LiDAR;
● ສຽງດັງ ເຊັນເຊີ, hydrophones;
● ເສັ້ນໄຍ Optic Distributed Sensing.

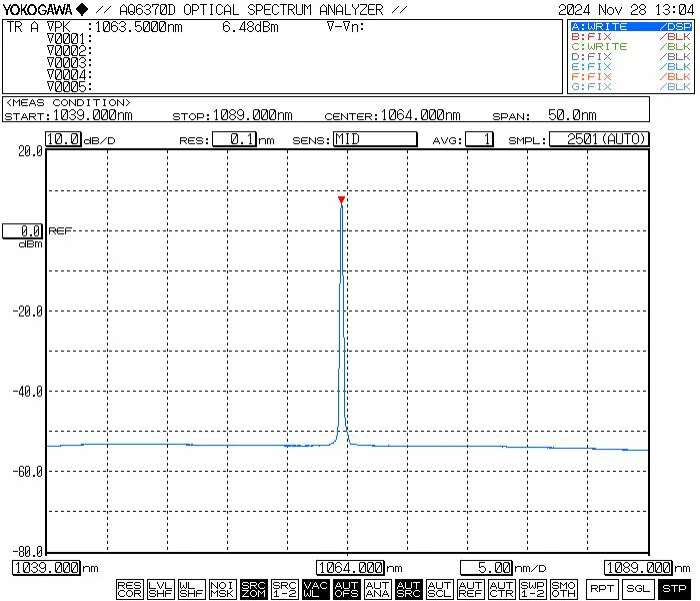

● ຄື້ນຄວາມຖີ່ທົ່ວໄປ: 1064nm

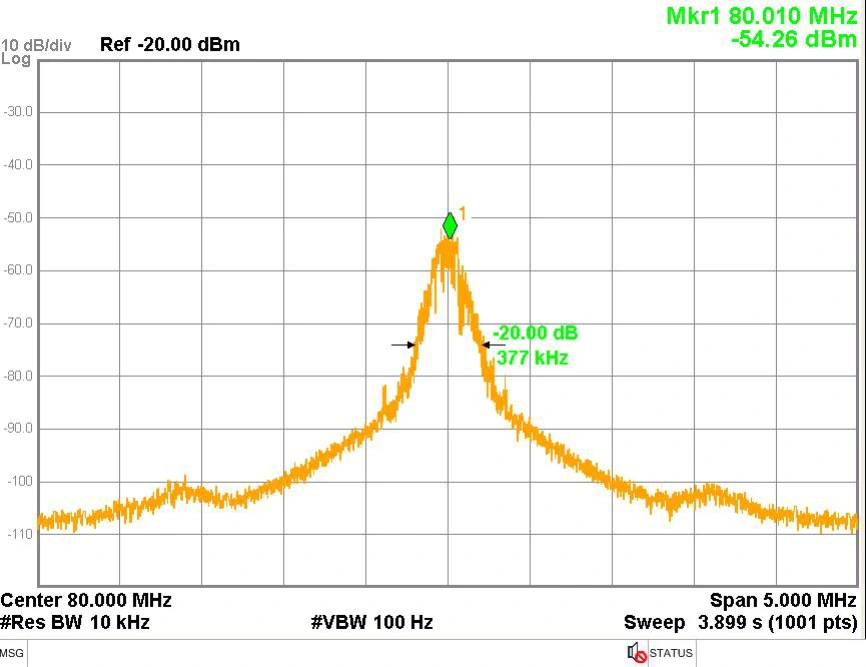

● Linewidth ປົກກະຕິ: 3dB spectral linewidth≤20 KHz (ເທົ່າກັບ 20dB linewidth / 20)
● ຕົວຢ່າງການຫຸ້ມຫໍ່

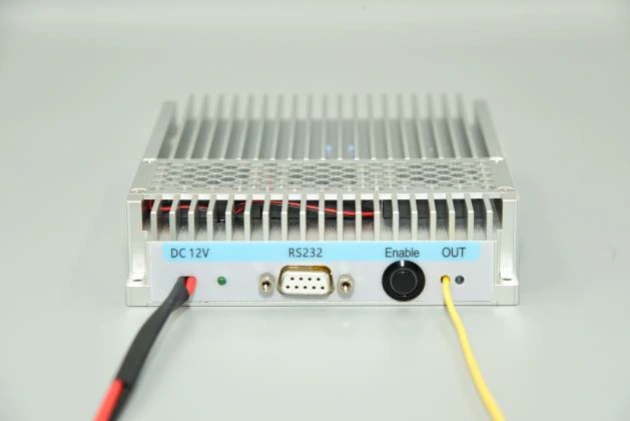

Step1.Appearance: ໂມດູນປະກອບມີ a ຕົວເຊື່ອມຕໍ່ພະລັງງານ, ຕົວຊີ້ວັດພະລັງງານ, ການໂຕ້ຕອບການສື່ສານ RS232, ຜົນຜະລິດ ສະຫຼັບການເປີດໃຊ້ງານ, ແລະພອດໄຟເບີ laser output.
Step2.Power Supply: ພອດໄຟໃຊ້ ມາດຕະຖານ DC5.5 × 2.1 ມມ ການໂຕ້ຕອບ. ໃຊ້ພຽງແຕ່ອະແດບເຕີໄຟຟ້າທີ່ກົງກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. ໄຟຕົວເຊື່ອມຕໍ່ຮູບ U ສາຍໄຟສໍາລັບການເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະຫຼັບແມ່ນມີຢູ່ຕາມການຮ້ອງຂໍທີ່ ເວລາຂອງການຊື້.
Step3.Connecting the Fiber Optic Jumper: ເອົາຫມວກຂີ້ຝຸ່ນອອກຈາກຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ, ກວດເບິ່ງຫນ້າສຸດທ້າຍສໍາລັບ ການປົນເປື້ອນຫຼືຄວາມເສຍຫາຍ, ແລະຮັບປະກັນຄວາມສະອາດກ່ອນທີ່ຈະເຊື່ອມຕໍ່ກັບອື່ນໆ ອຸປະກອນເສັ້ນໄຍ ຫຼືອຸປະກອນທົດສອບ. ສໍາລັບຮູບແບບທີ່ມີພະລັງງານສູງ, fusion splicing ແມ່ນ ແນະນໍາ.
Setp4.Connecting the Module to a Host ຄອມພິວເຕີ: ໃຊ້ສາຍ USB-RS232 serial ຂໍ້ມູນທີ່ລວມໄວ້ເພື່ອເຊື່ອມຕໍ່ກັບໂມດູນ ຄອມພິວເຕີ. ຕິດຕັ້ງໄດເວີ serial ທີ່ອຸທິດຕົນ (ສະຫນອງໃຫ້ໂດຍ ຜູ້ຜະລິດ) ເພື່ອເຮັດໃຫ້ການສື່ສານ. ໂດຍບໍ່ມີຄົນຂັບ, ຊອບແວໂຮດ ບໍ່ສາມາດເຊື່ອມຕໍ່ກັບໂມດູນໄດ້.
ຂັ້ນຕອນທີ 5.Software: ໄດ້ ຊອບແວເປັນເຈົ້າພາບອະນຸຍາດໃຫ້ປັບພະລັງງານຜົນຜະລິດແລະການຄວບຄຸມຜົນຜະລິດ laser ຜ່ານ ປຸ່ມ "SoftActive" (ເບິ່ງແຜນຜັງການໂຕ້ຕອບຂ້າງລຸ່ມນີ້). ຊອບແວ ສະແດງການກໍານົດປັດຈຸບັນ pump, ພະລັງງານຜົນຜະລິດ, ແລະສະຖານະການຕິດຕາມອຸນຫະພູມ.
Step6.Specific ການດໍາເນີນງານຊອບແວ: ດັ່ງທີ່ສະແດງຢູ່ໃນແຜນວາດ, ຫຼັງຈາກການເປີດຕົວເຈົ້າພາບ ຊອບແວຄອມພິວເຕີ, ຄັ້ງທໍາອິດຄັດເລືອກເອົາເລກພອດ serial ທີ່ຖືກຕ້ອງໃນ "PortList" ບັນຊີລາຍຊື່ພອດ serial, ແລະໃຫ້ຄລິກໃສ່ "OpenPort" ປຸ່ມເພື່ອເປີດພອດ serial. "ພະລັງງານ" ແລະ "LDTemp" ຫຼັງຈາກນັ້ນ, windows ຈະສະແດງພະລັງງານຜົນຜະລິດຂອງໂມດູນແລະອຸນຫະພູມປັ໊ມ. ໃສ່ຄ່າປັດຈຸບັນຂອງ pump drive ໃນຊ່ອງ "ປະຈຸບັນ" ແລະຄລິກ ປຸ່ມ "SET". ການຕັ້ງຄ່າມີຜົນແລະແຫຼ່ງແສງສະຫວ່າງ ສົ່ງອອກພະລັງງານແສງພຽງແຕ່ເມື່ອທັງສອງປຸ່ມທາງດ້ານຮ່າງກາຍສະຫຼັບກັບແສງສະຫວ່າງ ໂມດູນແຫຼ່ງແລະປຸ່ມ "SoftActive" ໃນຊອບແວໄດ້ຖືກຫັນ ສຸດ. ໝາຍເລກເວີຊັນຂອງຊອບແວຄອມພິວເຕີແມ່ຂ່າຍຕ້ອງກົງກັບຊອບແວ ສະບັບທີ່ລະບຸໄວ້ໃນບົດລາຍງານການທົດສອບຜະລິດຕະພັນ; ສະບັບຊອບແວສາມາດພົບໄດ້ ໃນບົດລາຍງານການທົດສອບຂອງແຕ່ລະຜະລິດຕະພັນ.
Step7.Parameter Memory: ການຕັ້ງຄ່າແລະສະຖານະພາບ configured ຜ່ານຊອບແວແມ່ນ ບັນທຶກອັດຕະໂນມັດໃນໂມດູນຂອງ ຫນ່ວຍຄວາມຈໍາພາຍໃນ. ບໍ່ມີການເຊື່ອມຕໍ່ຄອມພິວເຕີໂຮດແມ່ນຕ້ອງການຖ້າພາລາມິເຕີບໍ່ ຕ້ອງການດັດແກ້.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປັບພະລັງງານໄດ້ (ທາງເລືອກ) |
ປະເພດເສັ້ນໄຍ |
ຂະໜາດ |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
ເລເຊີເສັ້ນໄຍເສັ້ນແຄບ |
1064: 1064nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: ພະລັງງານ ປັບໄດ້ |
SM:Hi1060 PM:PM980 |
B1/B2:Benchtop M31/M70 : ໂມດູນ |
ຕົວຢ່າງ: NLFL-1064-50-T-SM-M
(ຂໍ້ມູນການສັ່ງຊື້: 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser, ພະລັງງານຜົນຜະລິດ 50mW, ສາມາດປັບພະລັງງານໄດ້, ເສັ້ນໄຍ SM, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາ 10-15 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ມັນບໍ່ໄດ້ແນະນໍາໃຫ້ໃສ່ເລື້ອຍໆແລະຖອດສາຍອອກ ການເຊື່ອມຕໍ່ເສັ້ນໄຍເພື່ອຫຼີກເວັ້ນການປົນເປື້ອນຂອງຂີ້ຝຸ່ນ, ເຊິ່ງອາດຈະນໍາໄປສູ່ການເພີ່ມຂຶ້ນ ການສູນເສຍການແຊກຊຶມຫຼືການເຜົາໄຫມ້ຂອງຫນ້າສິ້ນຂອງການເຊື່ອມຕໍ່ເສັ້ນໄຍໄດ້.
● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍຜ້າເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດເບິ່ງດ້ວຍ a ເຄື່ອງກວດຈັບໃບໜ້າເສັ້ນໄຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່/ຕັດເສັ້ນໃຍສະເໝີ ໂດຍບໍ່ມີພະລັງງານເພື່ອຫຼີກເວັ້ນການເຜົາໄຫມ້ໃບຫນ້າ. ຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງຕ້ອງເປັນ ຫຸ້ມດ້ວຍຫມວກຂີ້ຝຸ່ນ.
●ຖ້າເສັ້ນໄຍຜົນຜະລິດຕ້ອງເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນ, ມັນແມ່ນ ແນະນໍາໃຫ້ໃຊ້ fusion splicer.
● ເມື່ອເລີ່ມຕົ້ນ, ທໍາອິດຢືນຢັນວ່າສະວິດໄຟແລະປຸ່ມສະວິດ ປິດ, ແລະຫຼັງຈາກນັ້ນເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານ. ເມື່ອປິດເຄື່ອງ, ທໍາອິດ ປິດປຸ່ມສະວິດ, ແລະຫຼັງຈາກນັ້ນຕັດການເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານຫຼັງຈາກຜົນຜະລິດໄດ້ ໄຟຕົວຊີ້ວັດຈະອອກ. ຢ່າຕັດໂດຍກົງການສະຫນອງພະລັງງານໃນເວລາທີ່ ແຫຼ່ງແສງສະຫວ່າງເຮັດວຽກ.
●ກະລຸນາເອົາໃຈໃສ່ກັບຄວາມຊຸ່ມຊື່ນ, ປ້ອງກັນຝຸ່ນແລະ ຕ້ານການກັດກ່ອນ, ແລະເກັບຮັກສາໄວ້ໃນບ່ອນແຫ້ງແລ້ງ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
