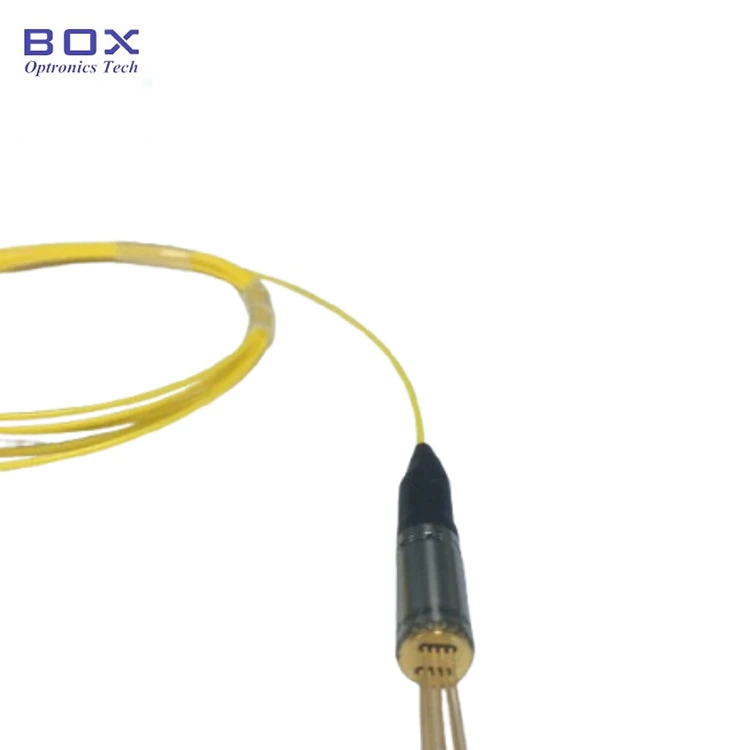

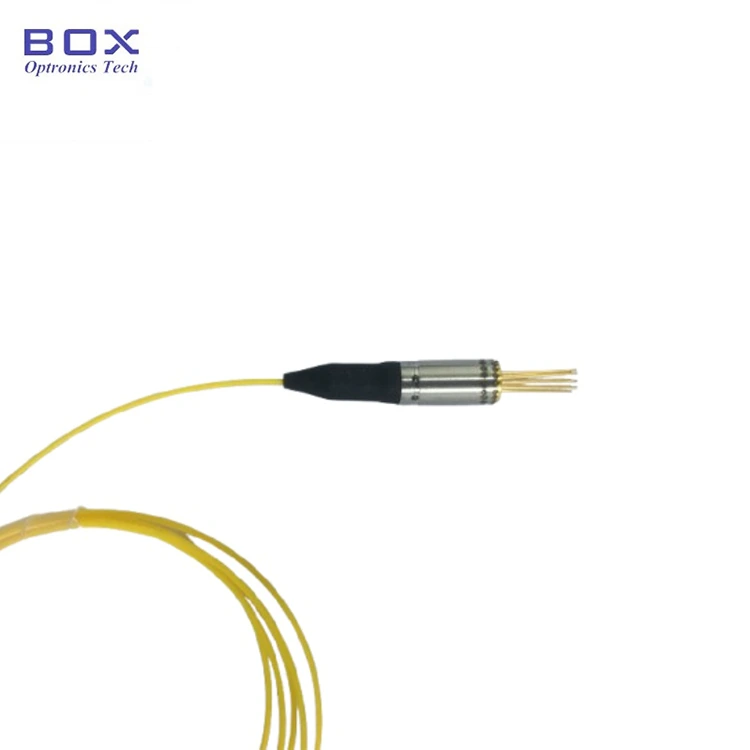

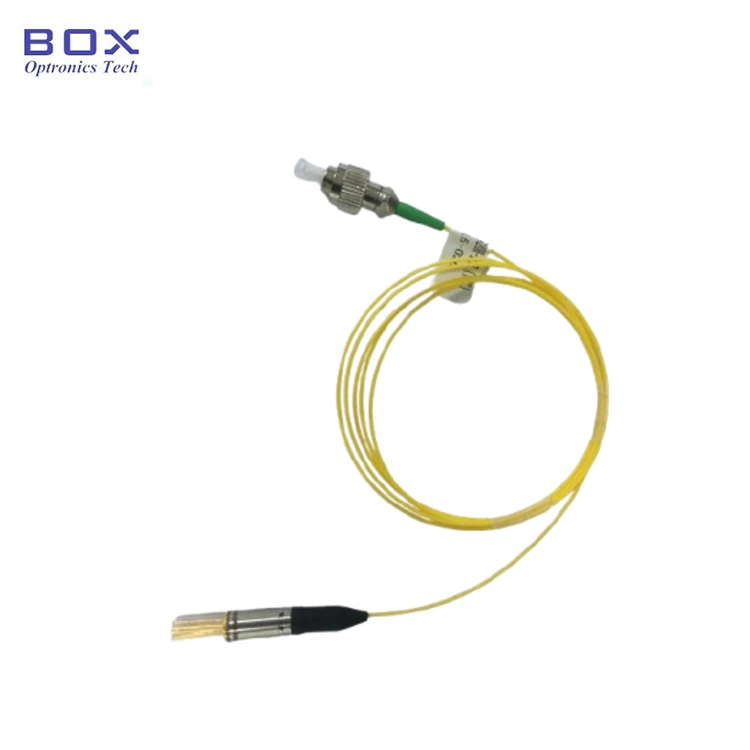

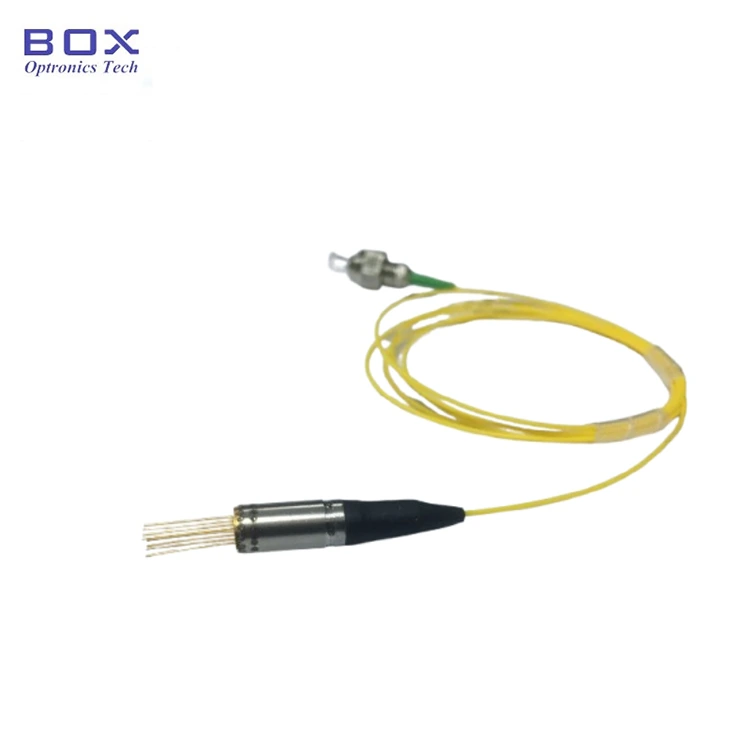

1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Box Optronics, ຜູ້ຜະລິດອົງປະກອບ optoelectronic ມືອາຊີບ, ສະຫນອງ 1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser, TEC-cooled DFB laser ທີ່ອອກແບບມາສໍາລັບ LiDAR ທີ່ສອດຄ່ອງ, ລະບົບຂອບເຂດ, ແລະຄໍາຮ້ອງສະຫມັກການຮັບຮູ້ optical ກ້າວຫນ້າ. ມີຄວາມຍາວຄື່ນກາງ 1550nm, ເສັ້ນກວ້າງແຄບຂອງ< 500 kHz measured by the self-heterodyne method, and 2 mW minimum optical output power through single-mode fiber.
ບັນຈຸຢູ່ໃນຊຸດ coaxial ຫນາແຫນ້ນທີ່ມີເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC), ເຄື່ອງເຮັດຄວາມຮ້ອນ, ເຄື່ອງເຮັດຄວາມຮ້ອນ, ພາຍໃນຕົວຂອງ InGaAs PIN Monitor photodiode, ແລະ optical isolator, 1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser ສະຫນອງການດໍາເນີນການຄື້ນຄວາມຍາວທີ່ຫມັ້ນຄົງແລະຜົນຜະລິດ optical ສຽງຕ່ໍາສໍາລັບລະບົບ LiDAR ທີ່ສອດຄ່ອງກັນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Product Overview-1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

ເລເຊີ DFB ຂະໜາດ 1550nm Narrow-Linewidth Coaxial Pigtailed ຈາກ Box Optronics ເປັນເລເຊີທີ່ສົ່ງຄຳຕິຊົມແບບກະຈາຍຄວາມເຢັນແບບ TEC ທີ່ອອກແບບມາສຳລັບລະບົບ LiDAR ແລະແອັບພລິເຄຊັນການຂັບຂີ່ແບບອັດຕະໂນມັດ. ດໍາເນີນການຢູ່ທີ່ຄວາມຍາວຂອງຄື້ນກາງຂອງ 1550nm, ມັນສະຫນອງຜົນຜະລິດ optical ≥2mW ຜ່ານເສັ້ນໄຍຮູບແບບດຽວແລະຄວາມກວ້າງຂອງເສັ້ນສະເປກຂອງ ≤500kHz, ການວັດແທກໂດຍໃຊ້ວິທີການ heterodyne ຕົນເອງ. ເລເຊີຈະປະສົມປະສານເຄື່ອງເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນ (TEC), ເຄື່ອງເຮັດຄວາມຮ້ອນ, ໂຟໂຕດິໂອດຂອງຈໍພາບ InGaAs PIN, ແລະຕົວແຍກແສງຢູ່ໃນຊຸດ coaxial ທີ່ຫນາແຫນ້ນກັບ FC/APC ຫຼື pigtail SC/APCfiber.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

· ຄວາມຍາວຂອງຄື້ນກາງ: 1550nm, +/-3nm WL ຄວາມທົນທານ

· ຄວາມກວ້າງເສັ້ນແຄບ: ≤500kHz (ວິທີການວັດແທກ heterodyne ດ້ວຍຕົນເອງ)

· ກຳລັງຜົນຜະລິດ optical: ຕ່ຳສຸດ 2mW (SM fiber output)

· ຕົວແຍກແສງໃນຕົວ: ການແຍກ ≥30dB

· ເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC) ແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມ

· photodiode ຈໍພາບ InGaAs PIN ໃນຕົວ

· ສຽງລົບກວນຕໍ່າ, ການເຮັດວຽກບິດເບືອນຕໍ່າ

· ຄວາມໜ້າເຊື່ອຖືສູງ ແລະ ມີອາຍຸການໃຊ້ງານຍາວນານ

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

· ລະບົບ FMCW LiDAR ສຳລັບການຂັບຂີ່ແບບອັດຕະໂນມັດ ແລະ ADAS

· Coherent LiDAR ສຳລັບການວັດແທກໄລຍະ ແລະຄວາມໄວພ້ອມກັນ

· ລະບົບ LiDAR ສຳລັບການຖ່າຍຮູບ 3 ມິຕິ ແລະ ການນຳທາງແບບອັດຕະໂນມັດ

· ລະບົບ LiDAR ອຸດສາຫະກຳສຳລັບຫຸ່ນຍົນ, ການນຳທາງ AGV ແລະລະບົບອັດຕະໂນມັດ

· ລະບົບການທົດສອບການສື່ສານທາງແສງທີ່ສອດຄ່ອງກັນ ແລະອຸປະກອນວັດແທກແສງ

· ລະບົບການຮັບຮູ້ເສັ້ນໄຍແສງແບບແຈກຢາຍ

· ການສະທ້ອນໂດເມນຄວາມຖີ່ທາງແສງ (OFDR)

· ການຄົ້ນຄວ້າ Photonics ແລະການທົດລອງກວດຫາຄວາມສອດຄ່ອງຂອງຫ້ອງທົດລອງ

· ການເຊື່ອມໂຍງ OEM ເຂົ້າໄປໃນໂມດູນ LiDAR, ເຊັນເຊີລົດຍົນ, ແລະອຸປະກອນການຮັບຮູ້ທາງອຸດສາຫະກໍາ

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ (Tc = 25°C)

ພາລາມິເຕີ	ສັນຍາລັກ	ຄະແນນ	ໜ່ວຍ
LD Direct Forward Current	IFL	400	mA
LD Reverse Voltage	VRL	2	V
PD Forward Current	IFD	2	mA
PD Reverse Voltage	VRD	15	V
ອຸນຫະພູມກໍລະນີປະຕິບັດງານ	ເທິງ	-40 ~ +85	°C
ອຸນຫະພູມການເກັບຮັກສາ	TST	-40 ~ +85	°C
ການເຊື່ອມໂລຫະນຳ (ອຸນຫະພູມ/ເວລາ)	-	260/10	°C / ວິ
Fiber Bend Radius	-	60	ມມ

ຄຸນລັກສະນະທາງແສງ-ໄຟຟ້າ (Tc = 25°C)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ພະລັງງານແສງອອກ (SMF)	ປ	IOP=ITH+20mA	2	-	-	mW
ເກນປັດຈຸບັນ	ໄອທີ	CW	-	50	-	mA
ແຮງດັນສົ່ງຕໍ່	VF	CW	-	-	3	V
ຄວາມຍາວຂອງຄື້ນກາງ	λC	IOP=ITH+20mA	1547	1550	1553	ນມ
ເວລາລຸກຂຶ້ນ/ຕົກ	Tr/Tf	IOP=ITH, 20%-80%	-	0.1	0.15	ns
ຕິດຕາມປັດຈຸບັນ	IM	IOP=ITH+20mA	100	-	1000	μA
ຕິດຕາມກະແສມືດ	ID	VRP=5V, DC	-	-	100	ນ
Spectral Linewidth (Self-heterodyne)	Δv	CW, PO=PF	-	-	500	kHz
ປະສິດທິພາບຄວາມຊັນ	SE	CW, IOP=ITH+20mA	0.1	-	-	W/A
ການຕິດຕາມຄວາມຜິດພາດ	TE	CW, IM=ຄົງທີ່	-1.5	-	1.5	dB
ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ	SMSR	CW, IOP=ITH+20mA	30	35	-	dB
Optical Isolation	ISO	-	30	-	-	dB

TEC ແລະ Thermistor ລັກສະນະ

ພາລາມິເຕີ	ສັນຍາລັກ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ພະລັງງານສູງສຸດ TEC	QMAX	-	-	0.6	W
TEC ປະຈຸບັນສູງສຸດ	IMAX	-	-	0.9	A
TEC ແຮງດັນສູງສຸດ	VMAX	-	-	1.2	V
ຄວາມອາດສາມາດ TEC (ΔT)	ΔT	-	40	-	K
Thermistor Resistance	RTH	-	9.9	-	kΩ

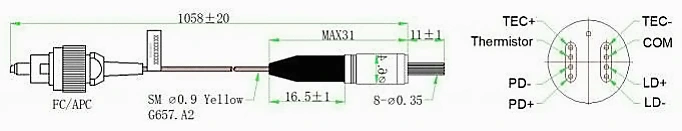

Package ແລະ Pin ຄໍານິຍາມ

ປະເພດການຫຸ້ມຫໍ່: Coaxial Hermetic Package ກັບ TEC

ອົງປະກອບໃນຕົວ: ເຄື່ອງແຍກແສງ, ເຄື່ອງເຮັດຄວາມເຢັນຄວາມຮ້ອນ (TEC), ເຄື່ອງເຮັດຄວາມຮ້ອນ, InGaAs PIN ຈໍພາບ photodiode

ຂໍ້ມູນການສັ່ງຊື້ -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

ນາມສະກຸນ

BLD - X XX XX X - X XX (XX)

ຕົວຢ່າງ: BLD-ND5502H-IFA(TEC)

ພາກສະຫນາມ	ລະຫັດ	ລາຍລະອຽດ
ປະເພດຜະລິດຕະພັນ	BLD	Box Laser Diode Series
ປະເພດ LD	ND	ND = DFB Linewidth ແຄບ
ຄວາມຍາວຄື້ນ	55	55 = 1550nm
ພະລັງງານຜົນຜະລິດ	02	02 = 2 mW
ປັກໝຸດອອກ	H	H = ປະເພດ H pin configuration
ຕົວແຍກ	I	I = ກັບ optical isolator
ປະເພດຕົວເຊື່ອມຕໍ່	FA / SA	FA = FC/APC; SA = SC/APC
TEC	(TEC)	ເຄື່ອງເຮັດຄວາມເຢັນທີ່ມີຄວາມຮ້ອນໃນຕົວ

ເອກະສານຂໍ້ມູນ -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

ແຜ່ນຂໍ້ມູນ

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q: "ເສັ້ນແຄບ" ຫມາຍຄວາມວ່າແນວໃດແລະເປັນຫຍັງມັນຈຶ່ງສໍາຄັນສໍາລັບ LiDAR?

A: Spectral linewidthrefers ຄວາມກວ້າງຂອງ spectrum ຄວາມຖີ່ optical ຂອງເລເຊີ. ເລເຊີນີ້ໃຫ້ຄວາມກວ້າງຂອງເສັ້ນ < 500 kHz, ວັດແທກໂດຍວິທີ heterodyne ຕົນເອງ. ຄວາມກວ້າງຂອງເສັ້ນແຄບກວ່າໂດຍທົ່ວໄປແລ້ວເຮັດໃຫ້ຄວາມຍາວສອດຄ່ອງກັນຍາວກວ່າ, ເຊິ່ງເປັນສິ່ງສໍາຄັນສໍາລັບເຕັກນິກການຊອກຄົ້ນຫາທີ່ສອດຄ່ອງກັນເຊັ່ນ FMCW LiDAR.

ໃນລະບົບ FMCW LiDAR, ສັນຍານ optical ທີ່ສົ່ງແລະສະທ້ອນໃຫ້ເຫັນແຊກແຊງເພື່ອສ້າງສັນຍານຕີທີ່ໃຊ້ສໍາລັບການວັດແທກໄລຍະແລະຄວາມໄວ. ເລເຊີຄວາມກວ້າງເສັ້ນແຄບຊ່ວຍຮັກສາຄວາມສອດຄ່ອງກັນ, ຫຼຸດຜ່ອນຄວາມລົບກວນໄລຍະ, ແລະປັບປຸງຄວາມອ່ອນໄຫວໃນການວັດແທກໃນຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມລະອຽດສູງແລະໄລຍະຍາວ.

Q: ຄວາມແຕກຕ່າງກັນລະຫວ່າງເລເຊີເສັ້ນເສັ້ນແຄບ coaxial ແລະເລເຊີ DFB ທີ່ຫຸ້ມຫໍ່ butterfly ແມ່ນຫຍັງ?

A: ຄວາມແຕກຕ່າງຕົ້ນຕໍແມ່ນປັດໃຈຮູບແບບຊຸດ. ຜະລິດຕະພັນນີ້ໃຊ້ຊຸດ coaxial ຫນາແຫນ້ນທີ່ມີປະສົມປະສານ TEC, thermistor, monitor photodiode, ແລະ optical isolator, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບໂມດູນ LiDAR ທີ່ມີພື້ນທີ່ຈໍາກັດແລະການເຊື່ອມໂຍງ OEM ທີ່ມີເສັ້ນໄຍ.

ເລເຊີ DFB ຫຸ້ມຫໍ່ Butterfly ໂດຍປົກກະຕິຈະສະຫນອງການໂຕ້ຕອບໄຟຟ້າຫຼາຍຂຶ້ນແລະຄວາມຍືດຫຍຸ່ນທີ່ສູງຂຶ້ນສໍາລັບລະບົບຫ້ອງທົດລອງ, ອຸປະກອນໂທລະຄົມ, ແລະຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການອອກແບບຄວາມຮ້ອນຫຼືໄຟຟ້າ.

ຊຸດທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບຄວາມຕ້ອງການຂອງລະບົບ, ລວມທັງຂະຫນາດ, ການຈັດການຄວາມຮ້ອນ, ການໂຕ້ຕອບໄຟຟ້າ, ແລະວິທີການປະສົມປະສານ.

ຖາມ: ຄວາມຍາວຄື້ນ 1550nm ປອດໄພສໍາລັບ LiDAR ລົດຍົນບໍ?

A: ພາກພື້ນຄວາມຍາວຄື້ນ 1550nm ໂດຍທົ່ວໄປແລ້ວແມ່ນຖືວ່າປອດໄພກວ່າຕາສໍາລັບຄໍາຮ້ອງສະຫມັກ LiDAR ເມື່ອທຽບກັບຄວາມຍາວຂອງຄື້ນທີ່ສັ້ນກວ່າເຊັ່ນ 905nm. ຢູ່ທີ່ປະມານ 1550nm, ການດູດຊຶມໂດຍໂຄງສ້າງທາງຫນ້າຂອງຕາຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ, ອະນຸຍາດໃຫ້ລະບົບ LiDAR ບັນລຸລະດັບພະລັງງານ optical ທີ່ສູງຂຶ້ນພາຍໃຕ້ມາດຕະຖານຄວາມປອດໄພຂອງເລເຊີທີ່ໃຊ້ໄດ້.

ການຈັດປະເພດຄວາມປອດໄພຕາສຸດທ້າຍແມ່ນຂຶ້ນກັບການອອກແບບລະບົບທີ່ສົມບູນ, ລວມທັງພະລັງງານຜົນຜະລິດ, beam divergence, ຮູບແບບ modulation, ໄລຍະເວລາການເປີດເຜີຍ, ແລະການປະຕິບັດຕາມມາດຕະຖານເຊັ່ນ IEC 60825.

Q: ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (MOQ) ແມ່ນຫຍັງ?

A: MOQ ແມ່ນ 2pcs.
