1. ການແນະນໍາຂອງ 1030nm 200mW 100KHz DFB Butterfly Laser Diode
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນແລະໃບທົດສອບ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ

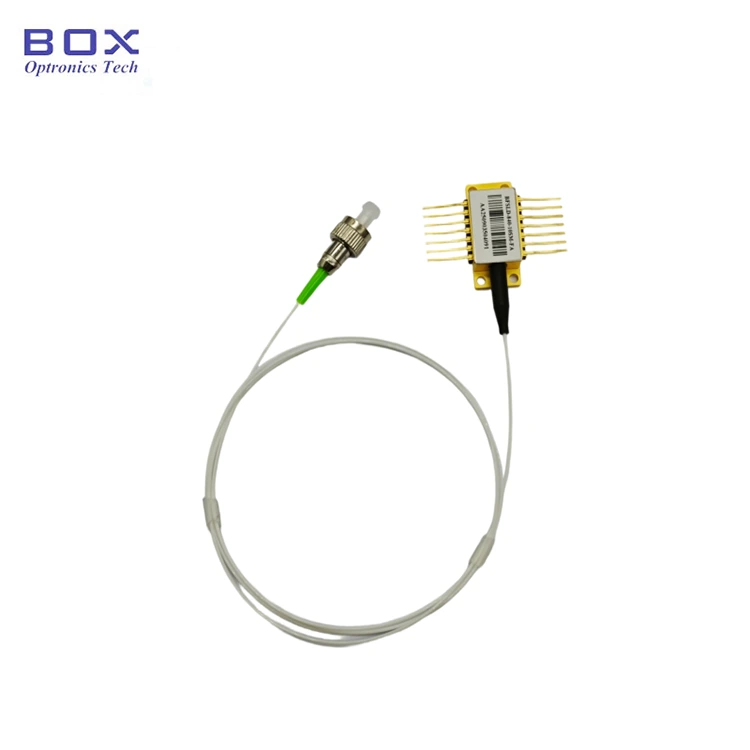

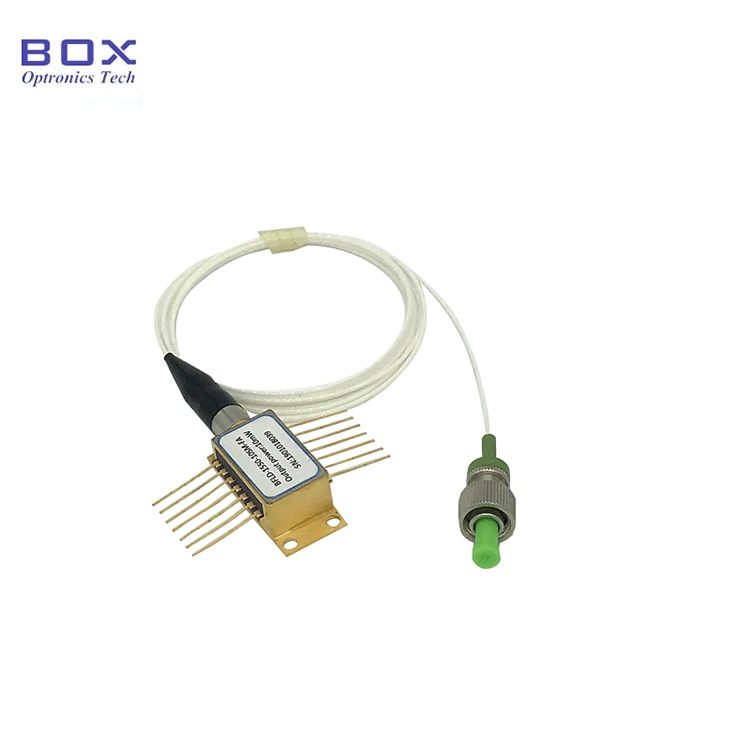

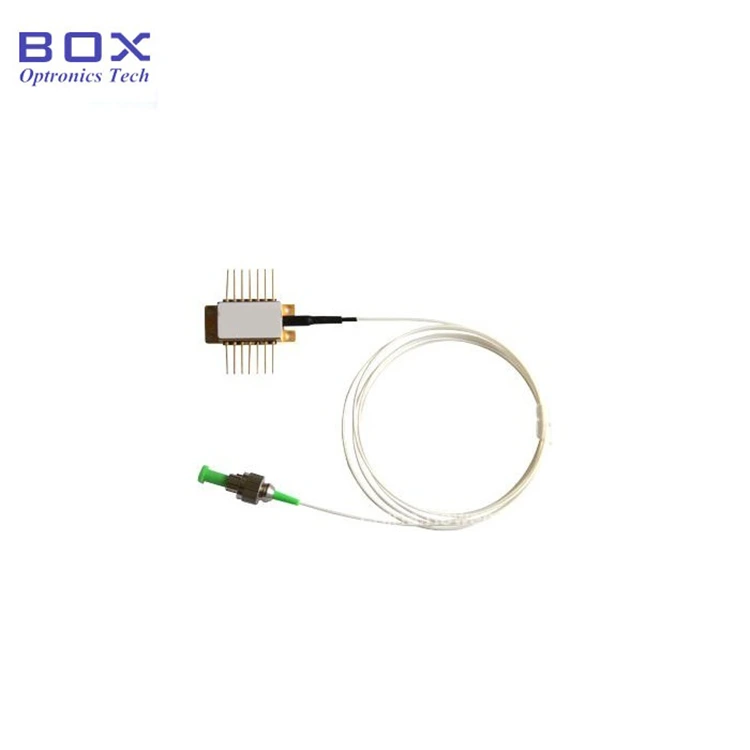

ນີ້ແມ່ນ 1030nm 200mW 100KHz DFB Butterfly Laser Diode, ມີຄວາມທົນທານຕໍ່ຄວາມຍາວຄື້ນ +/-2nm, ຊຸດ butterfly ມາດຕະຖານ 14-pin, ແລະ ເສັ້ນໄຍ PM980. ມັນປະກອບດ້ວຍພະລັງງານຜົນຜະລິດສູງແລະເສັ້ນແຄບແຄບ, ແລະ ປະສົມປະສານ TEC ແລະ thermistor. ເຫມາະສໍາລັບການຮັບຮູ້ optical ແລະຮູບພາບ. ກະລຸນາ ໃຊ້ມັນພາຍໃຕ້ການປົກປ້ອງ ESD.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື່ນກາງ |
λc |
TL=15～35℃CW |
1028 |
1030 |
1032 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
ປ |
TL=25℃ |
— |
200 |
— |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
TL=25℃ |
— |
45 |
70 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
POP=200mW(CW) |
— |
— |
2.5 |
V |
|
ປະຈຸບັນປະຕິບັດງານ |
Iop |
POP=200mW(CW) |
— |
300 |
500 |
mA |
|
ຄວາມກວ້າງຂອງເສັ້ນ |
Δλ |
— |
— |
30 |
100 |
KHz |
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
SMSR |
— |
— |
40 |
— |
dB |
|
ການສູນພັນ Polarization ອັດຕາສ່ວນ |
ເອີ |
— |
18 |
— |
— |
dB |
|
Temp. wavelength ຄ່າສໍາປະສິດ |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/℃ |
|
MPD ຕອບສະຫນອງ |
IMON/POP |
@-5V ແຮງດັນ bias |
1 |
— |
30 |
μA/mW |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 pigtail ເສັ້ນໄຍ;
● ພະລັງງານຜົນຜະລິດສູງ 200mW;
● ຕ່ໍາກວ່າ 100kHz linewidth ແຄບ;
● 14-pin ຊຸດ BTF ກັບ TEC, thermistor ແລະ ຕິດຕາມກວດກາ PD.
● ລີດາ;
● ການຮັບຮູ້ໃຍແກ້ວນໍາແສງ;
● ແສງຕາເວັນ;
● ແຫຼ່ງແກ່ນສໍາລັບເລເຊີ.

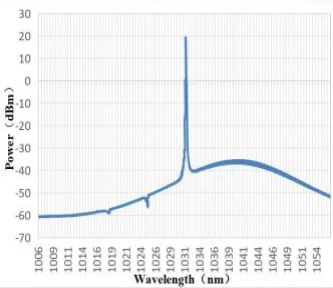

● spectrum ປົກກະຕິ: 1030nm, +/-2nm ຄວາມທົນທານຕໍ່ຄວາມຍາວຄື້ນ.

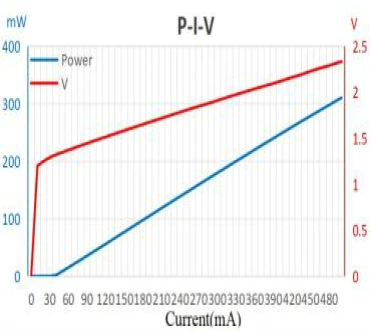

● PIV-1030nm 200mW 100KHz DFB Butterfly Laser Diode

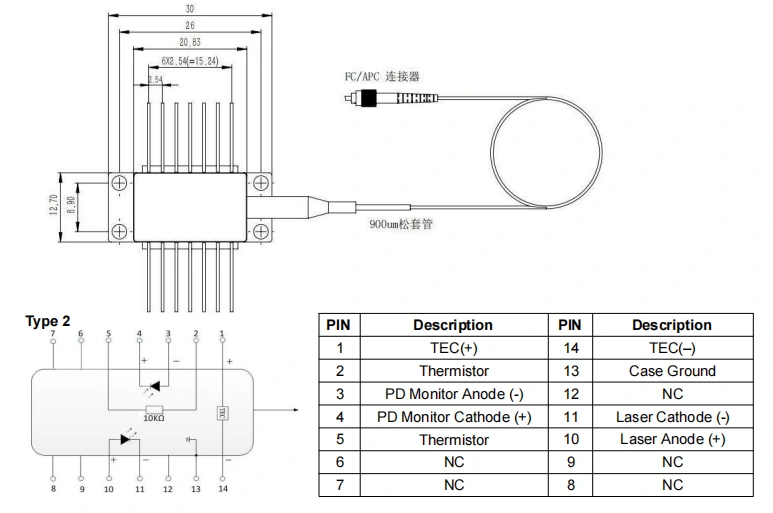

● ການແຕ້ມຊຸດ&ຄຳນິຍາມ PIN-OUT(ຫົວໜ່ວຍ:mm)-1030nm 200mW 100KHz DFB Butterfly Laser Diode
● FAQ
(1) ມັນເປັນໄປໄດ້ທີ່ຈະປ່ຽນຄວາມຍາວຄື່ນໂດຍການປັບປະຈຸບັນ? ຂອບເຂດແມ່ນຫຍັງ?
--ແມ່ນແລ້ວ. ຄ່າສໍາປະສິດຄວາມຍາວຄື່ນປະຈຸບັນແມ່ນ 0.01 nm/mA, ແລະ ຄ່າສໍາປະສິດຄວາມຍາວຂອງອຸນຫະພູມແມ່ນ 0.1 nm / ℃. ລະດັບ WL ທີ່ສາມາດປັບໄດ້ແມ່ນປະມານ ~center WL+/- 1 nm.
(2) ຄວາມຍາວຂອງຫາງຫມູແມ່ນຫຍັງ?
--1.2+/-0.1 ແມັດ.
(3) ຂອບເຂດລະບຽບການພະລັງງານແມ່ນຫຍັງ?
--10~100%
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BNLD |
-XXX |
-XX |
XX |
-XX |
X |
|
diode laser ເສັ້ນແຄບ |
1030: 1030nm |
2H: 200mW |
PM: PM980
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ປະເພດ 2 ເຂັມສູບ |
ຕົວຢ່າງ: BNLD-1030-2HPM-FA
(ຂໍ້ມູນການສັ່ງຊື້: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, ດ້ວຍເສັ້ນໄຍ PM980, ຕົວເຊື່ອມຕໍ່ FC/APC, ປັກໝຸດ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ອັນຕະລາຍຈາກລັງສີເລເຊີ:ເມື່ອອຸປະກອນ ແມ່ນຢູ່ໃນການດໍາເນີນງານ, ມັນປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ. ຢ່າເບິ່ງໂດຍກົງ ໃບໜ້າຂອງເສັ້ນໄຍ, ເພາະວ່ານີ້ອາດຈະເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
● ການປົກປ້ອງ ESD: ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive. ສະນັ້ນ, ຕ້ອງມີມາດຕະການປ້ອງກັນສະຖິດຢ່າງເຄັ່ງຄັດ ຈະຖືກປະຕິບັດຕາມໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຂໍ້ຄວນລະວັງ ຄວນໄດ້ຮັບການປະຕິບັດເພື່ອປ້ອງກັນການກະຕຸ້ນການສະຫນອງພະລັງງານ, ເພາະວ່າຄວາມລົ້ມເຫຼວຂອງການເຮັດແນວນັ້ນອາດຈະສົ່ງຜົນ ໃນຄວາມເສຍຫາຍຖາວອນກັບອຸປະກອນ (ເຊັ່ນ:, ຮັບປະກັນການຮາກຖານອຸປະກອນທີ່ເຫມາະສົມແລະ ໃສ່ສາຍແຂນຕ້ານ static).
● Fiber ແລະການຈັດການອຸປະກອນ: Optical ເສັ້ນໃຍແມ່ນມີຄວາມອ່ອນແອ. ຢ່າດຶງອຸປະກອນໂດຍໃຊ້ເສັ້ນໄຍ. ເມື່ອໃສ່ຫຼື ຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນຫຼືດຶງໃສ່ ແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນທີ່ມີຕົວເຊື່ອມຕໍ່, ຮັບປະກັນວ່າທັງອຸປະກອນ ແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຖືກຍົກຂຶ້ນພ້ອມໆກັນ ໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● Pin Soldering Requirements: ຖ້າ pins ຈໍາເປັນຕ້ອງໄດ້ soldered, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ເກີນ 260 ° C, ແລະ ເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ເອົາໃຈໃສ່ໂດຍສະເພາະກັບ ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ອຸປະກອນຈະຕ້ອງຢູ່ໃນ unpowered ລັດ, ແລະທາດເຫຼັກ soldering ຕ້ອງໄດ້ຮັບການຮາກຖານຢ່າງຖືກຕ້ອງ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
