ນີ້ແມ່ນ 1550nm 3kHz Ultra-Narrow Linewidth Fiber ເລເຊີໃຊ້ໂຄງສ້າງເສັ້ນໄຍ erbium-doped DFB laser, ດ້ວຍຜົນຜະລິດ CW ພະລັງງານ 50/100/200/500/1000mW ທາງເລືອກ, ແບນວິດ 3dB ໜ້ອຍກວ່າ 3kHz, ຄວາມຍາວຄື້ນ ຄົງທີ່ໂດຍບໍ່ມີການ hopping ຮູບແບບ. ມັນສະຫນັບສະຫນູນ benchtop ແລະການຕັ້ງຄ່າ modular ມີການໂຕ້ຕອບການສື່ສານ RS232 ແລະຊອບແວຕິດຕາມກວດກາສໍາລັບລະບົບ ການປະສົມປະສານ. ເຫມາະສົມສໍາລັບການຮັບຮູ້ການແຈກຢາຍແລະອື່ນໆ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ປົກກະຕິ |
ຂໍ້ສັງເກດ |
|
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
1550±0.1 |
1540–1570 (ປັບແຕ່ງ) |
|
|
ການປັບອຸນຫະພູມຊ້າ ຊ່ວງ |
ນມ |
±0.1 |
|
|
|
ພະລັງງານຜົນຜະລິດ |
mW |
50/100/200/500/1000 |
|
|
|
ຄວາມກວ້າງເສັ້ນສະເປກ @3dB |
kHz |
<3 |
20dB linewidth / 20 |
|
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
dB |
≥60 |
|
|
|
ຄວາມບໍ່ສະຖຽນຂອງຄື້ນ |
MHz |
≤±25 |
|
|
|
ຮູບແບບການເຮັດວຽກ |
— |
CW |
ແສງສະຫວ່າງຢ່າງຕໍ່ເນື່ອງ |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະສັ້ນ 15 ນາທີ) |
dB |
≤ ±0.02 |
ທຽບເທົ່າ ≤ ±0.5% |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະຍາວ 8 ຊົ່ວໂມງ) |
dB |
≤ ±0.05 |
ທຽບເທົ່າ ≤ ±1.2% |
|
|
ປະເພດເສັ້ນໄຍ |
— |
SMF-28 |
ການແບ່ງຂົ້ວແບບສຸ່ມ |
|
|
— |
PM1550 (PER>23dB) |
Linear polarization |
||
|
ປະເພດຕົວເຊື່ອມຕໍ່ Pigtail |
— |
FC/APC |
ສາມາດປັບແຕ່ງໄດ້ |
|
|
ຂະໜາດ |
50/100/200mW |
ມມ |
255(W)×285(D)×115(H) |
B1: Benchtop |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: Benchtop |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: ໂມດູນ |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: ໂມດູນ |
||
|
ການສະຫນອງພະລັງງານ |
V |
100~240V AC, <30W |
Benchtop |
|
|
DC 12V, 24W |
ໂມດູນ |
|||
|
ການໂຕ້ຕອບການສື່ສານ |
— |
DB9 ຍິງ(RS232) |
|
|
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5~+35 |
|
|
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~ +85 |
|
|
● Spectral linewidth ≤3 KHz;
● ເສັ້ນໃຍທັງໝົດ DFB resonant cavity;
● ຄວາມຍາວຄື້ນ ຄວາມຫມັ້ນຄົງໂດຍບໍ່ມີການ hopping ຮູບແບບ;
● DB9 ການສື່ສານເພດຍິງ (RS232) ສໍາລັບການເຊື່ອມໂຍງທີ່ງ່າຍດາຍ.
● LiDAR;
● ສຽງດັງ ເຊັນເຊີ, hydrophones;
● ເສັ້ນໄຍ Optic Distributed Sensing.

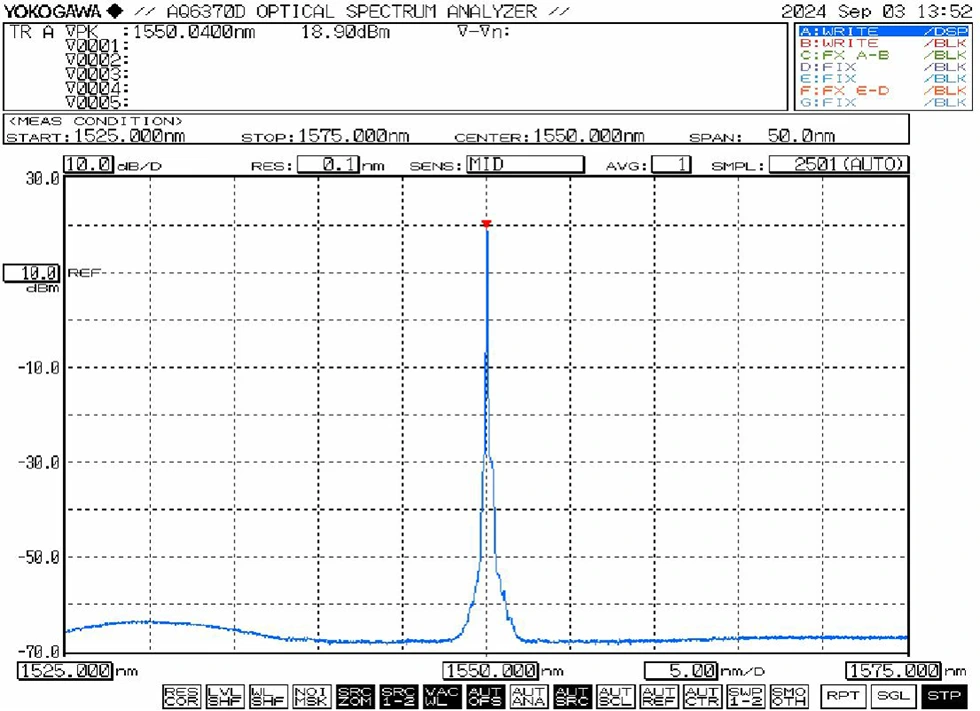

● ຄື້ນຄວາມຖີ່ທົ່ວໄປ: 1550nm

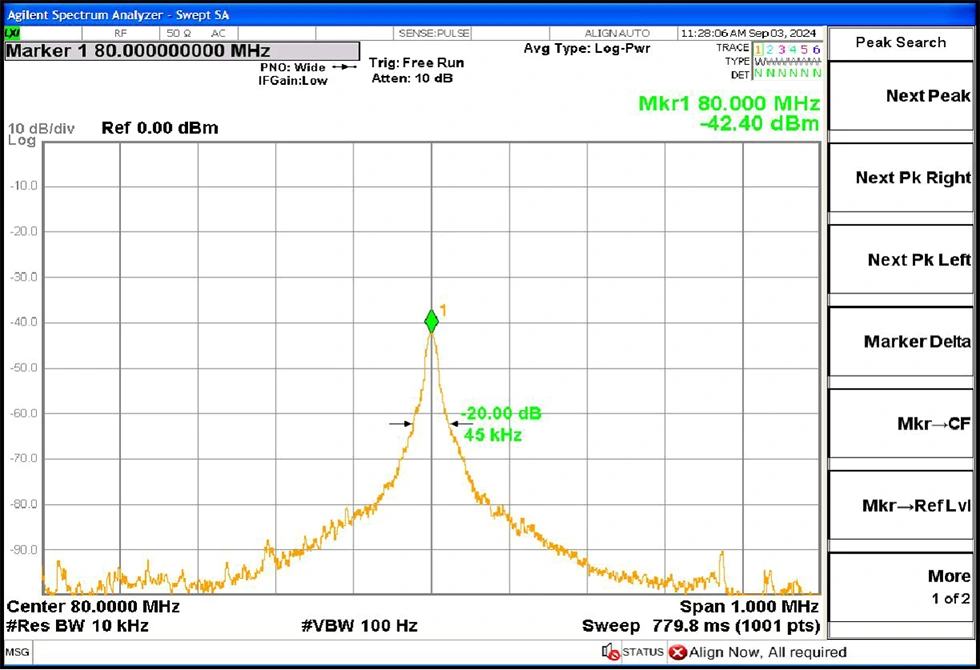

● Linewidth ປົກກະຕິ: 3dB spectral linewidth≤3 KHz (ເທົ່າກັບ 20dB linewidth / 20)

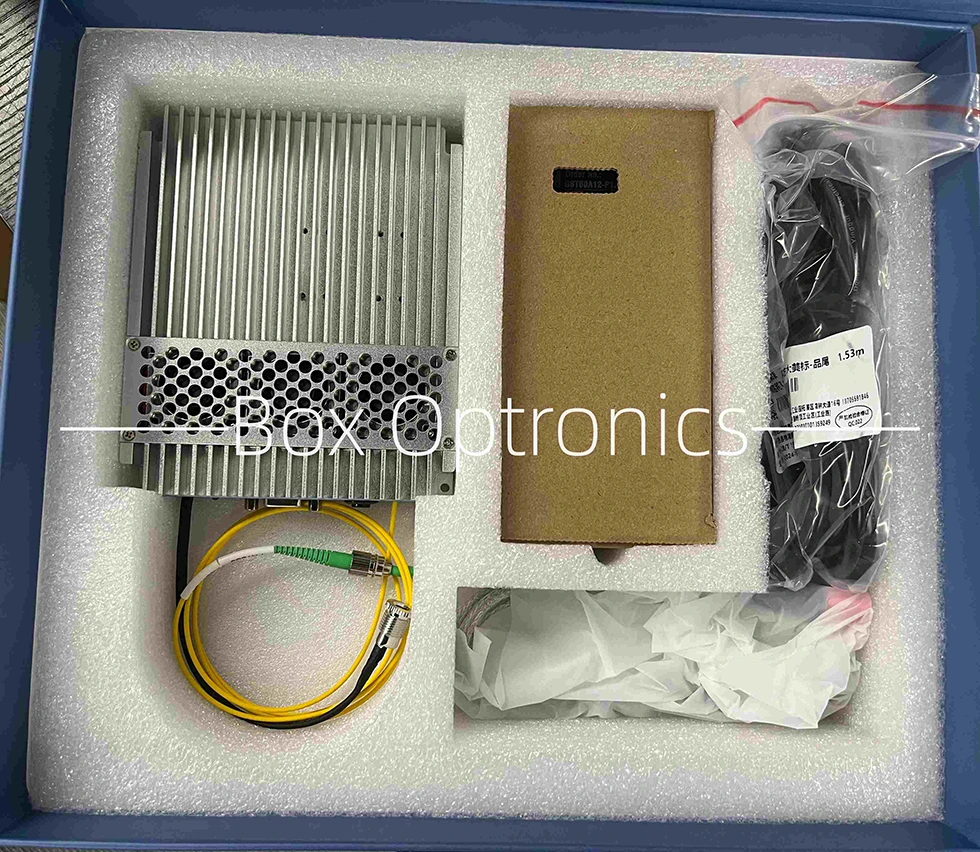

● ຕົວຢ່າງການຫຸ້ມຫໍ່

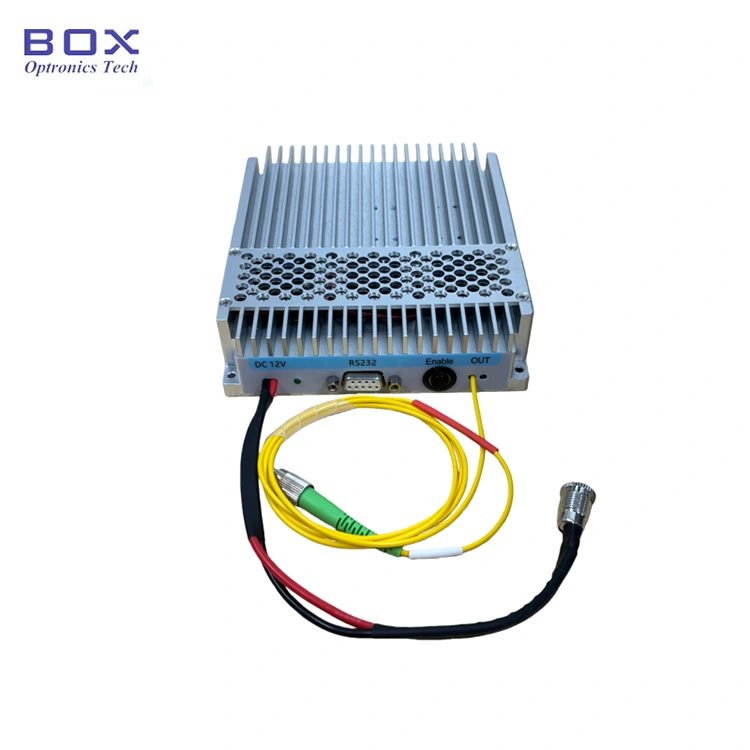

1.ຮູບລັກສະນະ: ໂມດູນປະກອບມີຕົວເຊື່ອມຕໍ່ພະລັງງານ, ຕົວຊີ້ວັດພະລັງງານ, RS232 ການໂຕ້ຕອບການສື່ສານ, ສະຫຼັບການເປີດໃຊ້ງານຜົນຜະລິດ, ແລະພອດເສັ້ນໄຍຜົນຜະລິດ laser.
2. ພະລັງງານ ການສະຫນອງ: ພອດພະລັງງານໃຊ້ການໂຕ້ຕອບມາດຕະຖານ DC5.5 × 2.1 ມມ. ໃຊ້ພຽງແຕ່ອະແດັບເຕີພະລັງງານທີ່ກົງກັນກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. A ຮູບ U ສາຍໄຟເຊື່ອມຕໍ່ສໍາລັບການເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະວິດແມ່ນສາມາດໃຊ້ໄດ້ຕາມ ຮ້ອງຂໍໃນເວລາຊື້.
3.ການເຊື່ອມຕໍ່ Fiber Optic Jumper: ເອົາຝາປິດຂີ້ຝຸ່ນອອກຈາກ ການເຊື່ອມຕໍ່ເສັ້ນໄຍ, ກວດເບິ່ງໃບຫນ້າສຸດທ້າຍສໍາລັບການປົນເປື້ອນຫຼືຄວາມເສຍຫາຍ, ແລະຮັບປະກັນ ຄວາມສະອາດກ່ອນທີ່ຈະເຊື່ອມຕໍ່ກັບອຸປະກອນເສັ້ນໄຍອື່ນໆຫຼືອຸປະກອນການທົດສອບ. ສໍາລັບ ຮູບແບບທີ່ມີພະລັງງານສູງ, ການເຊື່ອມໂລຫະປະສົມແມ່ນແນະນໍາ.
4.ການເຊື່ອມຕໍ່ ໂມດູນກັບຄອມພິວເຕີໂຮດ: ໃຊ້ລວມ ສາຍຂໍ້ມູນ serial USB-RS232 ເພື່ອເຊື່ອມຕໍ່ໂມດູນກັບຄອມພິວເຕີ. ຕິດຕັ້ງ ໄດເວີ serial ທີ່ອຸທິດຕົນ (ສະຫນອງໃຫ້ໂດຍຜູ້ຜະລິດ) ເພື່ອເຮັດໃຫ້ການສື່ສານ. ຖ້າບໍ່ມີຄົນຂັບ, ຊອບແວໂຮດບໍ່ສາມາດເຊື່ອມຕໍ່ກັບໂມດູນໄດ້.

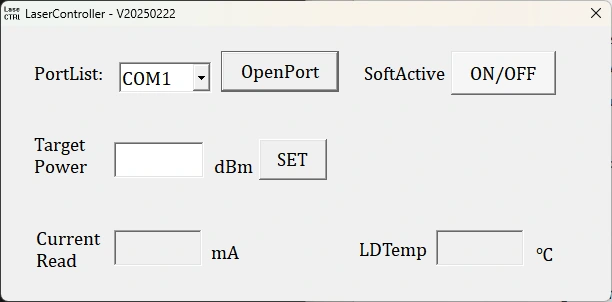

5.Software:ຊອຟແວເຈົ້າພາບອະນຸຍາດໃຫ້ ປັບພະລັງງານຜົນຜະລິດແລະການຄວບຄຸມການຜົນຜະລິດ laser ຜ່ານ ປຸ່ມ "SoftActive". ຊອບແວສະແດງກໍານົດປັດຈຸບັນ pump, ຜົນຜະລິດ ພະລັງງານ, ແລະສະຖານະການຕິດຕາມອຸນຫະພູມ.
6.Parameter Memory:ການຕັ້ງຄ່າ ແລະ ສະຖານະພາບການຕັ້ງຄ່າໂດຍຜ່ານຊອບແວໄດ້ຖືກບັນທຶກອັດຕະໂນມັດໃນໂມດູນຂອງ ຫນ່ວຍຄວາມຈໍາພາຍໃນ. ບໍ່ມີການເຊື່ອມຕໍ່ຄອມພິວເຕີໂຮດແມ່ນຕ້ອງການຖ້າພາລາມິເຕີບໍ່ ຕ້ອງການດັດແກ້.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປັບພະລັງງານໄດ້ (ທາງເລືອກ) |
ປະເພດເສັ້ນໄຍ |
ຂະໜາດ |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
ເລເຊີເສັ້ນໄຍເສັ້ນແຄບ |
1550: 1550nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: ພະລັງງານ ປັບໄດ້ |
SM:SMF-28e ໂມງແລງ: 1550 |
B1/B2:Benchtop M31/M70 : ໂມດູນ |
ຕົວຢ່າງ: NLFL-1550-50-T-SM-M
(ຂໍ້ມູນການສັ່ງຊື້: 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser, 50mW ພະລັງງານຜົນຜະລິດ, ປັບພະລັງງານ, ເສັ້ນໄຍ SM, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 15 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
1. ບັນທຶກການເຮັດວຽກແລະການບໍາລຸງຮັກສາ-1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser
● ຫຼີກລ້ຽງການສຽບ/ຖອດສາຍເຊື່ອມຕໍ່ເສັ້ນໄຍເລື້ອຍໆເພື່ອປ້ອງກັນ ການສະສົມຂອງຂີ້ຝຸ່ນແລະຄວາມເສຍຫາຍຂອງໃບຫນ້າ.
● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍຜ້າເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດເບິ່ງດ້ວຍ a ເຄື່ອງກວດຈັບໃບໜ້າເສັ້ນໄຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່/ຕັດເສັ້ນໃຍສະເໝີ ໂດຍບໍ່ມີພະລັງງານເພື່ອຫຼີກເວັ້ນການເຜົາໄຫມ້ໃບຫນ້າ. ຝາປິດຕົວເຊື່ອມຕໍ່ທີ່ບໍ່ໄດ້ໃຊ້ດ້ວຍຫມວກຂີ້ຝຸ່ນ.
● ເກັບຮັກສາອຸປະກອນໄວ້ໃນສະພາບແວດລ້ອມທີ່ແຫ້ງແລ້ງ, ບໍ່ມີຄວາມຊຸ່ມຊື່ນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
