1. ການແນະນໍາຂອງ ແຫຼ່ງປ້ຳພະລັງງານສູງ 1064nm Multimode Fiber
2. ຂໍ້ກໍານົດດ້ານວິຊາການ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ອຸປະກອນເສີມມາດຕະຖານ
6. ຄູ່ມືການດໍາເນີນງານທີ່ປອດໄພ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ
9. ເງື່ອນໄຂຂອງ quote ແລະ ການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະ ບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ບໍລິການຫຼັງການຂາຍ

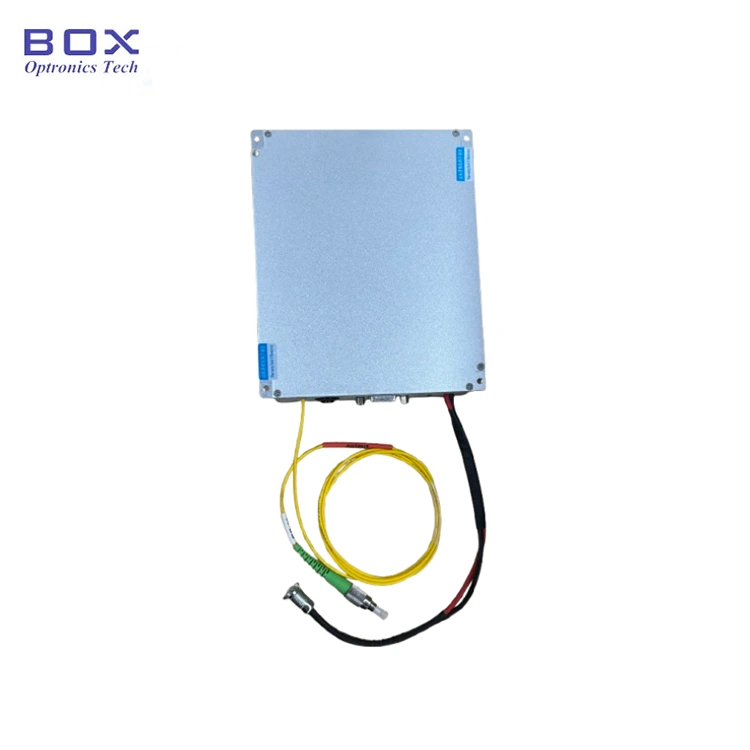

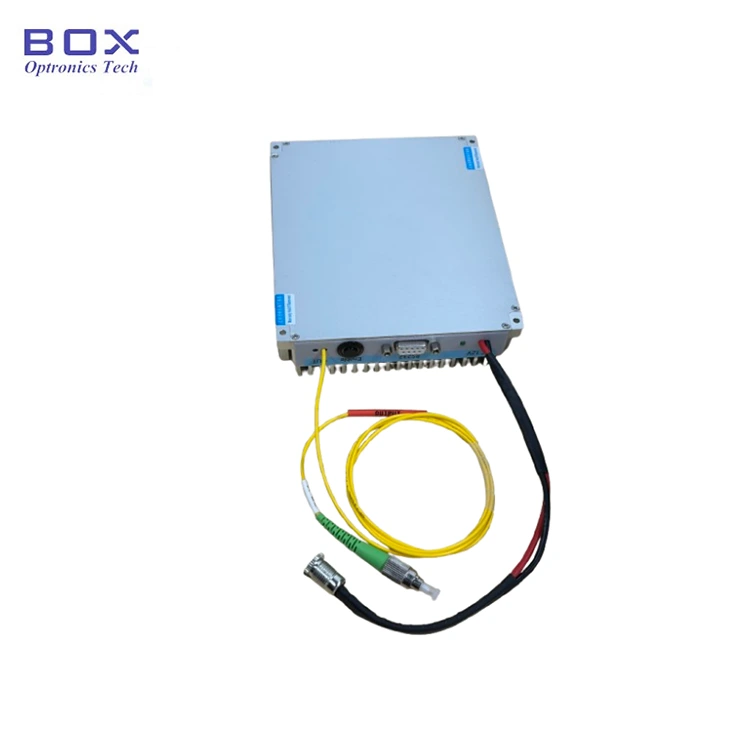

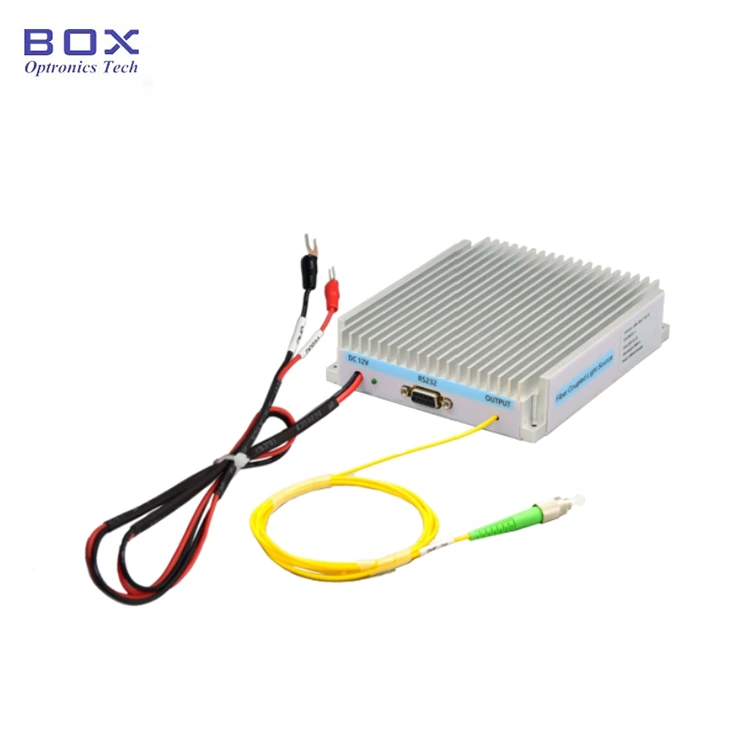

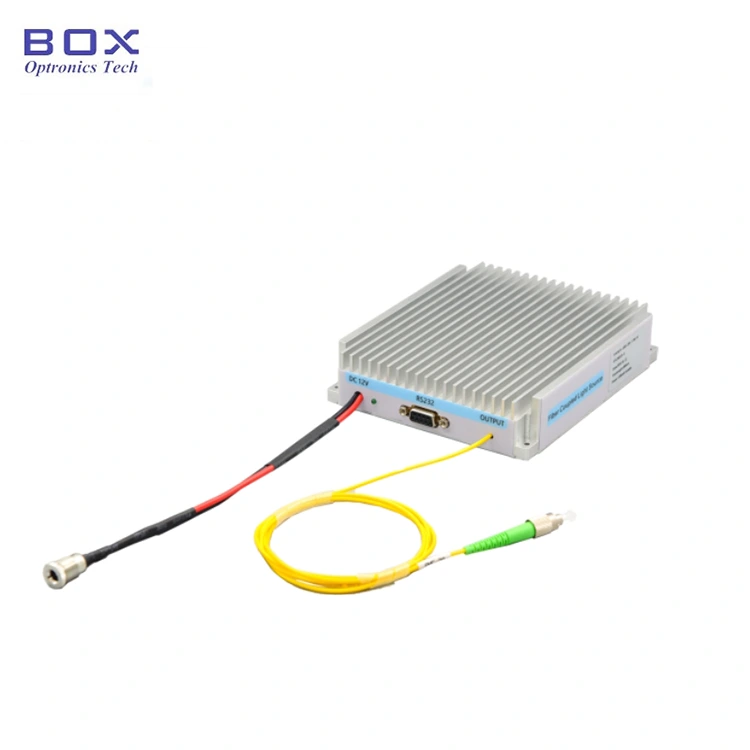

ແຫຼ່ງ laser ພະລັງງານສູງ 1064nm ແມ່ນອີງໃສ່ a ຊິບເລເຊີ semiconductor ປະສິດທິພາບສູງ, ມີຜົນຜະລິດທີ່ມີເສັ້ນໄຍ 105/125um, ແລະວົງຈອນການຂັບຂີ່ແບບຄົງທີ່ທີ່ຖືກອອກແບບເພື່ອຮັບປະກັນຄວາມປອດໄພແລະຄວາມຫມັ້ນຄົງ ການດໍາເນີນງານຂອງ laser ໄດ້. ທີ່ເຫມາະສົມສໍາລັບການນໍາໃຊ້ໃນການສູບ laser ເສັ້ນໄຍ, biomedicine, ແລະອື່ນໆ. ໃນໄລຍະການນໍາໃຊ້ໃນໄລຍະຍາວ, ຄວນເອົາໃຈໃສ່ ການກະຈາຍຄວາມຮ້ອນຂອງແຫຼ່ງເລເຊີ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ບັນທຶກ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
1054 |
1064 |
1074 |
|
|
ພະລັງງານຜົນຜະລິດ |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
ຮູບແບບການເຮັດວຽກ |
- |
CW |
|
||
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ |
dB |
≤±0.02 (15ນາທີ); ≤± 0.05 (8 ຊົ່ວໂມງ) |
≤±0.5%; ≤±1.2% |
||
|
ປະເພດເສັ້ນໄຍ |
- |
105/125 |
0.22NA |
||
|
ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ |
- |
FC/PC ຫຼື SMA |
|
||
|

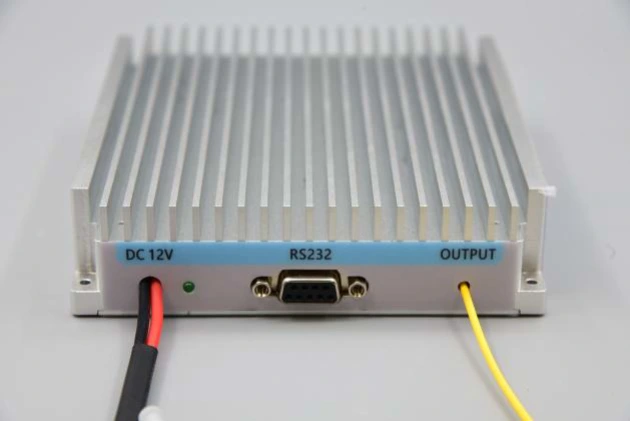

ການໂຕ້ຕອບການສື່ສານ |
- |
DB9 ຍິງ(RS232) |
|
||
|
ຂະໜາດ |
ມມ |
125(L)×150(W)×31(H) |
ໂມດູນ |
||
|
ຂະໜາດ |
ມມ |
195(W)×220(D)×120(H) |
Benchtop |
||
|
ການສະຫນອງພະລັງງານ |
VDC |
12V/15A |
ໂມດູນ |
||
|
ການສະຫນອງພະລັງງານ |
VAC |
100–240VAC |
Benchtop |
||
|
ອຸນຫະພູມປະຕິບັດການ. |
℃ |
+15 ~ +50 |
|
||
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-30 ~ +70 |
|
||
● ສະຖຽນລະພາບສູງ;
● ສູງ ພະລັງງານຜົນຜະລິດ;
● ຊຸດໂມດູນກັບ ການຕິດຕາມການສື່ສານເພື່ອການເຊື່ອມໂຍງໄດ້ງ່າຍ;
● ສະໜອງຕົວເຊື່ອມຕໍ່ FC/UPC ຫຼື SMA905.
● ທໍ່ laser ເສັ້ນໄຍ;
● ຊີວະວິທະຍາ;
● ການປຸງແຕ່ງ laser ວັດສະດຸ.
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງປັ໊ມ (ໂມດູນໂຮສ) |
1 |
|
2 |
ສາຍຂໍ້ມູນ USB-RS232 DB9 |
1 |
|
3 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
4 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
Step1.Unpacking: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງ ບໍ່ວ່າອຸປະກອນເສີມທັງໝົດຈະສົມບູນຫຼືບໍ່, ລວມທັງໂມດູນແຫຼ່ງປັ໊ມ, ຂໍ້ມູນ USB ສາຍໄຟ, ອະແດບເຕີພະລັງງານ, ບົດລາຍງານການທົດສອບ, ແລະອື່ນໆ.
Step2.ການສະຫນອງພະລັງງານ: ເຊື່ອມຕໍ່ກັບ DC ສະຫຼັບການສະຫນອງພະລັງງານຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງພະລັງງານຂອງເຂົາເຈົ້າ ຄວາມຕ້ອງການສະຫນອງ. ໃຊ້ພຽງແຕ່ອະແດັບເຕີພະລັງງານທີ່ກົງກັນກັບຕົ້ນສະບັບ (DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. (ອະແດບເຕີໄຟໃຫ້ ອີງຕາມມາດຕະຖານແຮງດັນທ້ອງຖິ່ນ.)
Step3.Connecting ເສັ້ນໄຍຜົນຜະລິດ: ເປີດ ຝາຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະ ເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານທີ່ຈະທົດສອບ ຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.
Setp4.Connect to the host computer: ໃຊ້ ສາຍຂໍ້ມູນ USB-RS232 DB9 ເພື່ອເຊື່ອມຕໍ່ 1064nm Multimode Fiber Power High-Power Pump Source ແລະຄອມພິວເຕີ; ຄອມ ພິວ ເຕີ ຄັ້ງ ທໍາ ອິດ ຕ້ອງ ໄດ້ ຕິດ ຕັ້ງ ອຸ ທິດ ຕົນ ໄດເວີພອດ serial ເພື່ອລະບຸສາຍຂໍ້ມູນພອດ serial USB-RS232, ຖ້າບໍ່ດັ່ງນັ້ນ ຊອບແວຄອມພິວເຕີໂຮສ ແລະໂມດູນແຫຼ່ງແສງບໍ່ສາມາດຖືກຕ້ອງໄດ້ ເຊື່ອມຕໍ່ແລະຕິດຕໍ່ສື່ສານ. ກະລຸນາຖາມ Box Optronics ສໍາລັບຄົນຂັບ.
Step5.Control ຊອບແວ: Box Optronics ສະຫນອງຄໍາສັ່ງ serial ຫຼືຊອບແວ PC ກັບ ຄວບຄຸມກະແສໄຟຟ້າ LD ແລະອຸນຫະພູມ LD ຂອງ 1064nm Multimode Fiber ແຫຼ່ງປ້ຳພະລັງງານສູງ. ເລືອກພອດທີ່ຖືກຕ້ອງ, ກໍານົດປະຈຸບັນແລະ ອຸນຫະພູມ, ຈາກນັ້ນກົດປຸ່ມເປີດ. (ເພື່ອປ້ອງກັນຄວາມເສຍຫາຍ, ເລັ່ງຂັບ ປະຈຸບັນຊ້າໃນການດໍາເນີນງານເບື້ອງຕົ້ນ. ຢ່າໃຊ້ກະແສເຕັມທັນທີ.)
Step6.ຫຼັງຈາກການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ ການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
ຊຸດ |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
Pump Laser ແຫຼ່ງ |
1064: 1064nm |
8:8 ວ 20:20 ວ 45:45 ວ |
M1:105/125um M2:200/220um ອື່ນໆ |
FU:FC/UPC SMA:SMA905 ອື່ນໆ |
M: ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: BFL-1064-20M1 -FU-M
(ຂໍ້ມູນການສັ່ງຊື້: ແຫຼ່ງປໍ້າພະລັງງານສູງ 1064nm Multimode Fiber, 20W ພະລັງງານຜົນຜະລິດ, ມີເສັ້ນໄຍ 105/125um 0.22NA, ຕົວເຊື່ອມຕໍ່ FC/UPC, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 15 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.

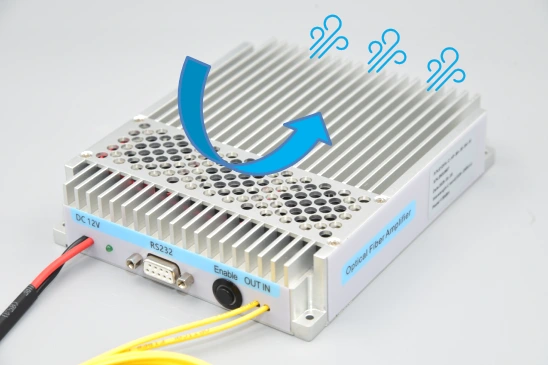

●ໃນໄລຍະການນໍາໃຊ້ໃນໄລຍະຍາວ, ຄວນເອົາໃຈໃສ່ກັບຄວາມຮ້ອນ ການແຜ່ກະຈາຍຂອງແຫຼ່ງເລເຊີ. ແຫຼ່ງ laser ຄວນໄດ້ຮັບການແກ້ໄຂກ່ຽວກັບຄວາມຮ້ອນ ຈົມແລະເຢັນໂດຍພັດລົມ.
●ກ່ອນທີ່ຈະນໍາໃຊ້ແຫຼ່ງເລເຊີທີ່ມີຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ, ມັນເປັນສິ່ງຈໍາເປັນ ເພື່ອຮັບປະກັນວ່າໃບຫນ້າສຸດທ້າຍຂອງຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງແມ່ນສະອາດເພື່ອຫຼີກເວັ້ນການ ການເຜົາໄຫມ້ອອກ plug fiber optic, ເຊິ່ງບໍ່ໄດ້ກວມເອົາໂດຍການຮັບປະກັນຟຣີ.
● ຮັບປະກັນວ່າທຸກຄົນທີ່ຢູ່ໃນພື້ນທີ່ນັ້ນໃສ່ຄວາມປອດໄພດ້ວຍເລເຊີທີ່ເໝາະສົມ ແວ່ນຕາເພື່ອປ້ອງກັນລັງສີທີ່ຜະລິດໂດຍເລເຊີ. ມັນສົມມຸດ ວ່າຜູ້ປະກອບການມີຄວາມຄຸ້ນເຄີຍກັບອັນຕະລາຍທີ່ກ່ຽວຂ້ອງກັບການດໍາເນີນງານ laser ແລະ ການປະຕິບັດຄວາມປອດໄພຂອງເລເຊີ.
● ເມື່ອອຸປະກອນກຳລັງໃຊ້ງານຢູ່, ອຸປະກອນສາມາດປ່ອຍແສງໄຟໄດ້ຫຼາຍວັດ ລັງສີ. ອັນນີ້ນຳສະເໜີທັງອັນຕະລາຍດ້ານຄວາມປອດໄພຂອງຕາ ແລະແຫຼ່ງຄວາມຮ້ອນທີ່ເປັນໄປໄດ້ ເພື່ອເຜົາໄຫມ້ໄຟ.
● ຕິດຕັ້ງເຄື່ອງຢຸດ beam ທີ່ພຽງພໍເພື່ອຈັບລັງສີ optical ຈາກ ເສັ້ນໄຍ. ໃຫ້ແນ່ໃຈວ່າຜົນຜະລິດແມ່ນໄດ້ມຸ້ງໄປສູ່ການຢຸດ beam ທີ່ເຫມາະສົມຫຼື ເປົ້າໝາຍທີ່ຕັ້ງໄວ້.
● ເລັ່ງກະແສໄຟຟ້າທີ່ນຳໃຊ້ກັບອຸປະກອນສະເໝີຈາກສູນໄປຫາຈຸດ ລະດັບທີ່ຕ້ອງການ. ກັບຄືນຂັ້ນຕອນນີ້ເມື່ອປິດ diode.
● ການປະຕິບັດທີ່ພະລັງງານແລະອຸນຫະພູມຂ້າງເທິງສະເພາະຈະ ເລັ່ງອາຍຸອຸປະກອນແລະສາມາດທໍາລາຍອຸປະກອນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
