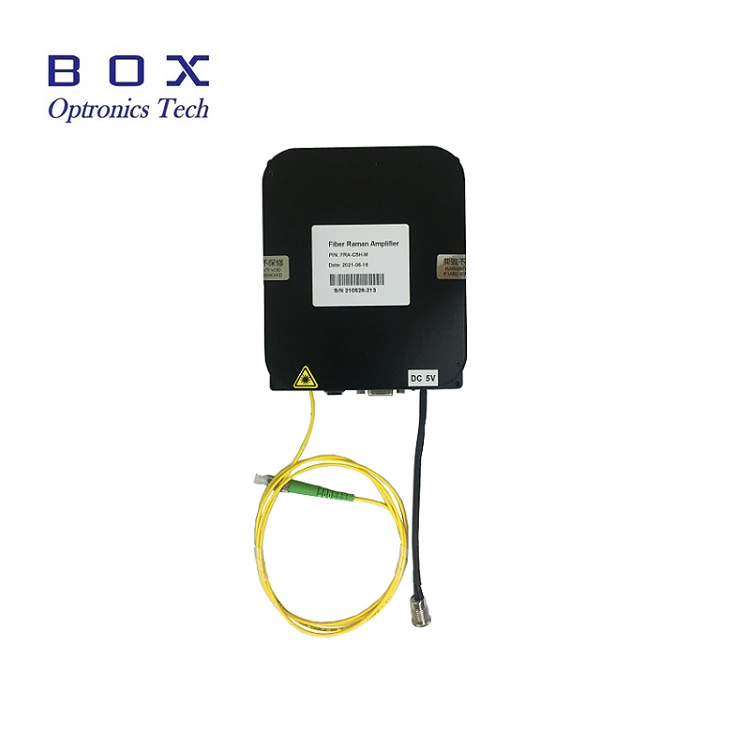

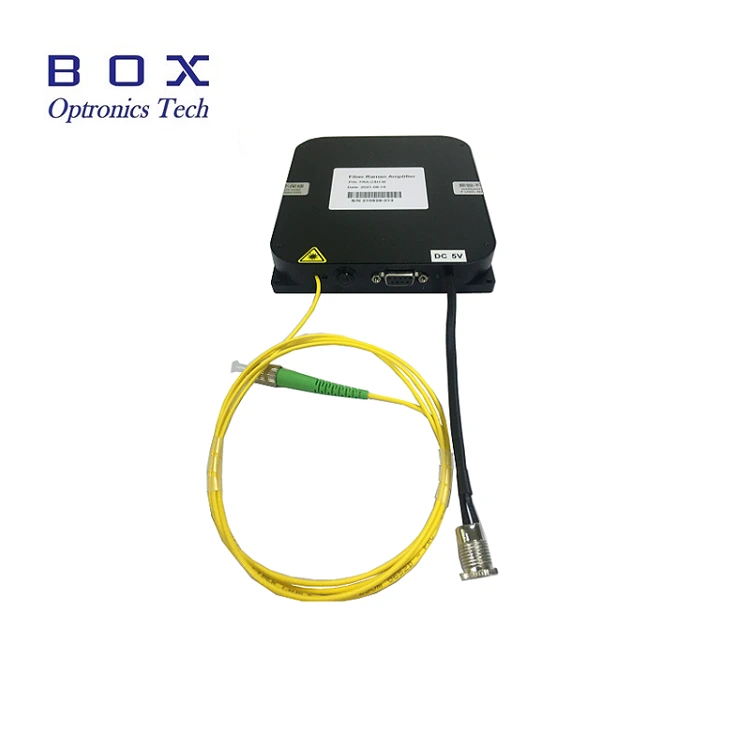

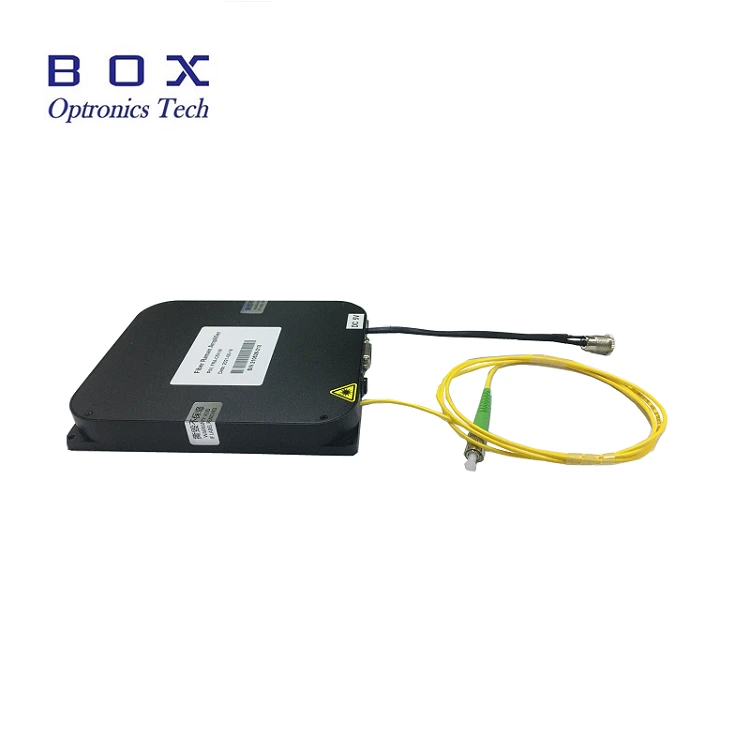

ນີ້ແມ່ນແຫຼ່ງ laser Pump Raman 1457nm ທີ່ມີເສັ້ນໄຍ Bragg grating ອອກແບບສໍາລັບເຄື່ອງຂະຫຍາຍສາຍໄຟເບີ Raman ແລະເຄື່ອງຂະຫຍາຍສາຍໄຟເບີ Er-doped, ວົງຈອນຂັບອອກແບບມືອາຊີບ, ແລະການຄວບຄຸມ TEC ເພື່ອຮັບປະກັນຄວາມປອດໄພ ການດໍາເນີນງານຂອງເລເຊີ, ພະລັງງານຜົນຜະລິດທີ່ຫມັ້ນຄົງ, ແລະ spectrum. ມັນສາມາດໄດ້ຮັບການສະຫນອງໃຫ້ ໃນຊຸດ desktop ຫຼື modular ທີ່ມີການໂຕ້ຕອບການສື່ສານ RS-485 ແລະ ຊອບແວຕິດຕາມກວດກາສໍາລັບການລວມລະບົບ. ພະລັງງານຜົນຜະລິດສູງ 400mW. ກະລຸນາໃຊ້ ດ້ວຍແຮງດັນ, ຄວບຄຸມອຸນຫະພູມແລະຄວາມຊຸ່ມຊື່ນ, ຮັບປະກັນຄວາມຮ້ອນທີ່ດີ dissipation, ຫຼີກເວັ້ນການ overload ຜົນຜະລິດ, ແລະການປົນເປື້ອນ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
1457±1 |
|
|
ພະລັງງານຜົນຜະລິດ |
mW |
400–450 |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະສັ້ນ 15 ນາທີ) |
dB |
≤±0.02 |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະຍາວ 8 ຊົ່ວໂມງ) |
dB |
≤±0.05 |
|
|
ຕົວເຊື່ອມຕໍ່ |
- |
FC/APC |
|
|
ປະເພດເສັ້ນໄຍ |
- |
SMF-28e |
|
|
ຂະໜາດ |
ມມ |
195(W)×220(D)×120(H) |
Benchtop |
|
ຂະໜາດ |
ມມ |
150(W)×125(D)×20(H) |
ໂມດູນ |
|
ການສະຫນອງພະລັງງານ |
V |
AC 110~240V, <20W |
Benchtop |
|
ການສະຫນອງພະລັງງານ |
V |
DC 5V/4A, <15W |
ໂມດູນ |
|
ການກະຈາຍພະລັງງານ |
W |
≤60 |
|
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~ +85 |
|
● 400mW ພະລັງງານຜົນຜະລິດສູງ;
● ພະລັງງານແລະ ສະຖຽນລະພາບ spectral;
● DB9 ການສື່ສານເພດຍິງ (RS485) ສໍາລັບການເຊື່ອມໂຍງທີ່ງ່າຍດາຍ.
● Raman ເຄື່ອງຂະຫຍາຍໄຟເບີ;
● EDFA ເຄື່ອງຂະຫຍາຍສຽງໄຟເບີທີ່ຫຼຸດລົງ.

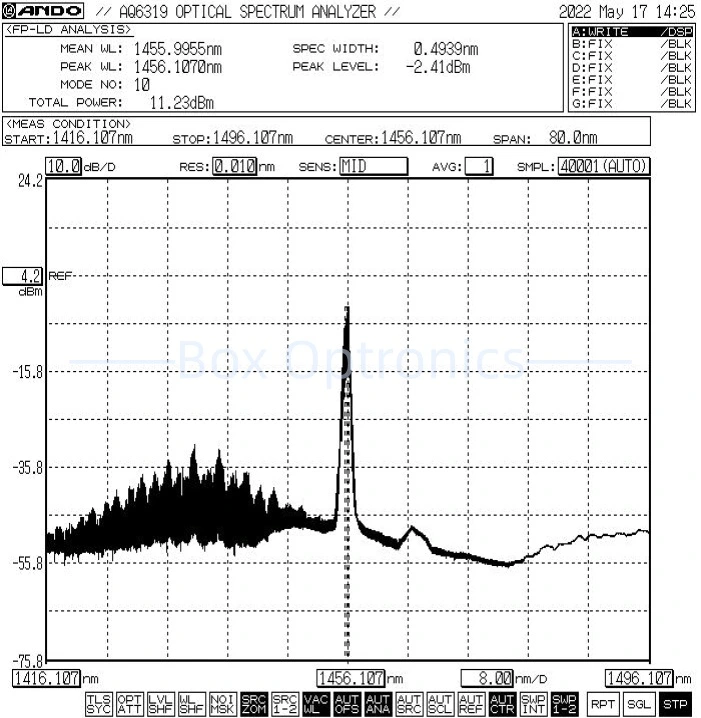

● spectrum ປົກກະຕິ: 1457nm, +/-1 ຄວາມທົນທານ.
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
Pump Laser source (Module Host) |
1 |
|
2 |
ສາຍຂໍ້ມູນ USB-RS485 DB9 |
1 |
|
3 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
4 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
Step1.Unpacking: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງ ບໍ່ວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສົມບູນ, ລວມທັງໂມດູນ Pump Laser, USB ສາຍຂໍ້ມູນ, ອະແດບເຕີພະລັງງານ, ບົດລາຍງານການທົດສອບ, ແລະອື່ນໆ.
Step2.ການສະຫນອງພະລັງງານ: ເຊື່ອມຕໍ່ກັບ DC ສະຫຼັບການສະຫນອງພະລັງງານຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງພະລັງງານຂອງເຂົາເຈົ້າ ຄວາມຕ້ອງການສະຫນອງ. ໃຊ້ພຽງແຕ່ອະແດັບເຕີພະລັງງານທີ່ກົງກັນກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. (ຕົວແປງໄຟ ສະຫນອງຕາມມາດຕະຖານແຮງດັນທ້ອງຖິ່ນ.)
Step3.Connecting ເສັ້ນໄຍຜົນຜະລິດ: ເປີດ ຝາຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະ ເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານທີ່ຈະທົດສອບ ຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.
Setp4.Connect to the host computer: ໃຊ້ ສາຍຂໍ້ມູນ USB-RS485 DB9 ເພື່ອເຊື່ອມຕໍ່ 1457nm Raman Pump Laser Source ແລະ ຄອມພິວເຕີ; ຄອມພິວເຕີທໍາອິດຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ທີ່ອຸທິດຕົນເພື່ອ ລະບຸສາຍ USB-RS485 serial port data, ຖ້າບໍ່ດັ່ງນັ້ນຄອມພິວເຕີແມ່ຂ່າຍ ຊອບແວແລະໂມດູນແຫຼ່ງແສງສະຫວ່າງບໍ່ສາມາດເຊື່ອມຕໍ່ໄດ້ຢ່າງຖືກຕ້ອງແລະ ສື່ສານ. ກະລຸນາຖາມ Box Optronics ສໍາລັບຄົນຂັບ.

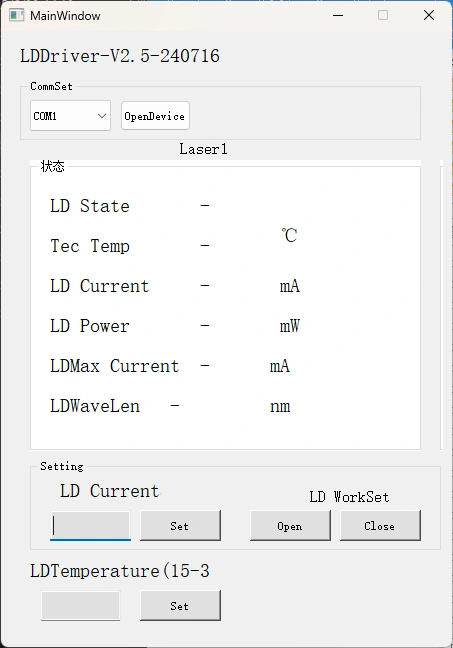

Step5.Control ຊອບແວ: Box Optronics ສະຫນອງຄໍາສັ່ງ serial ຫຼືຊອບແວ PC ກັບ ຄວບຄຸມກະແສໄຟຟ້າ LD ແລະອຸນຫະພູມ LD ຂອງ 1457nm Raman Pump Laser ທີ່ມາ. ເລືອກພອດທີ່ຖືກຕ້ອງ, ຕັ້ງຄ່າປັດຈຸບັນ ແລະອຸນຫະພູມ, ຈາກນັ້ນຄລິກ ປຸ່ມເປີດ. (ເພື່ອປ້ອງກັນຄວາມເສຍຫາຍ, ramp ຂຶ້ນຂັບປັດຈຸບັນຊ້າຢູ່ທີ່ ການດໍາເນີນງານເບື້ອງຕົ້ນ. ຢ່າໃຊ້ກະແສເຕັມທັນທີ.)
Step6.ຫຼັງຈາກການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ ການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
ຂະໜາດ |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Pump ແຫຼ່ງ laser |
1457: 1457nm 1480: 1480nm |
4H: 400mW |
SM: SMF-28e |
FA:FC/APC SA:SC/APC ອື່ນໆ |
M: ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: BSLD-1457-4HSM-FA-M
(ຂໍ້ມູນການສັ່ງຊື້: 1457nm Raman Pump Laser Source, ຜົນຜະລິດ 400mW ພະລັງງານ, ມີເສັ້ນໄຍ SMF-28e, ຕົວເຊື່ອມຕໍ່ FC/APC, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10-15 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີ ບາງອັນຢູ່ໃນສະຕັອກ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ມັນບໍ່ໄດ້ແນະນໍາໃຫ້ໃສ່ຫຼືຖອດເສັ້ນໃຍແກ້ວນໍາແສງເລື້ອຍໆ ເຊື່ອມຕໍ່ຢູ່ທັງສອງຂາເຂົ້າແລະຂາອອກ, ເພື່ອປ້ອງກັນບໍ່ໃຫ້ຂີ້ຝຸ່ນ ການປົນເປື້ອນ - ຊຶ່ງສາມາດນໍາໄປສູ່ການສູນເສຍການແຊກຊຶມເພີ່ມຂຶ້ນ - ຫຼືການເຜົາໄຫມ້ຂອງ ໃບໜ້າຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ.
● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍຜ້າເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດເບິ່ງດ້ວຍ a ເຄື່ອງກວດຈັບໃບໜ້າເສັ້ນໄຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່/ຕັດເສັ້ນໃຍສະເໝີ ໂດຍບໍ່ມີພະລັງງານເພື່ອຫຼີກເວັ້ນການເຜົາໄຫມ້ໃບຫນ້າ. ຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງຕ້ອງເປັນ ຫຸ້ມດ້ວຍຫມວກຂີ້ຝຸ່ນ.
●ຖ້າເສັ້ນໄຍຜົນຜະລິດຕ້ອງເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນ, ມັນແມ່ນ ແນະນໍາໃຫ້ໃຊ້ fusion splicer.
● ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ຮ້ານ ຢູ່ໃນສະຖານທີ່ແຫ້ງ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
