1. ການແນະນໍາຂອງ 980nm TEC-Cooled Pump Laser Diode
2. ຂໍ້ກໍານົດດ້ານວິຊາການ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ຕົວຢ່າງການຫຸ້ມຫໍ່
6. ຂໍ້ມູນການສັ່ງຊື້
7. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
8. ເງື່ອນໄຂຂອງ quote ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບ ແລະ ການບໍລິການຫຼັງການຂາຍ

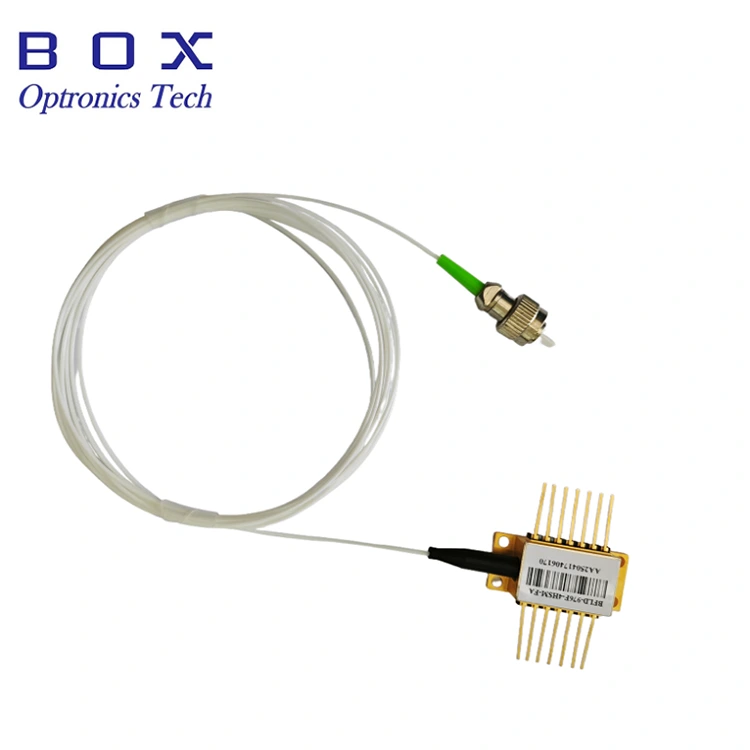

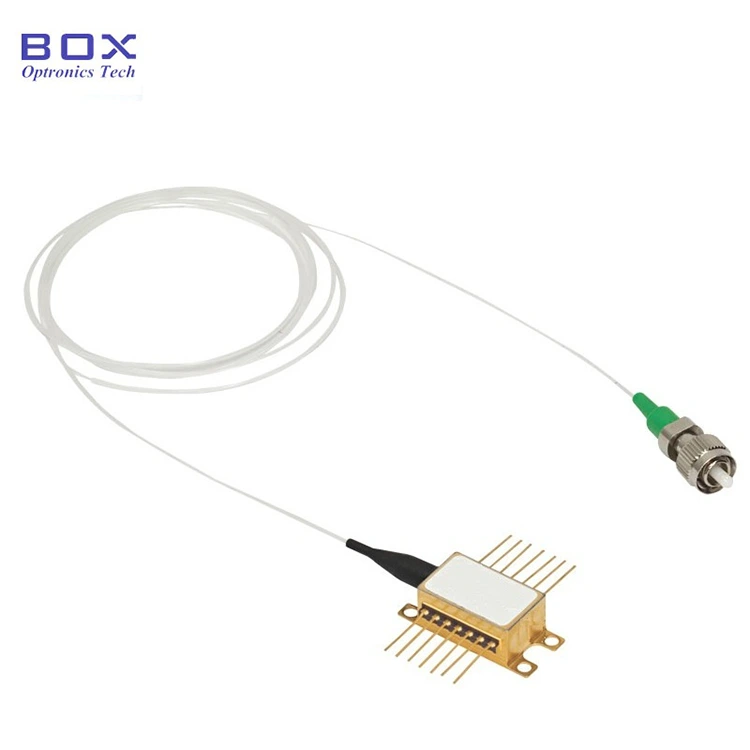

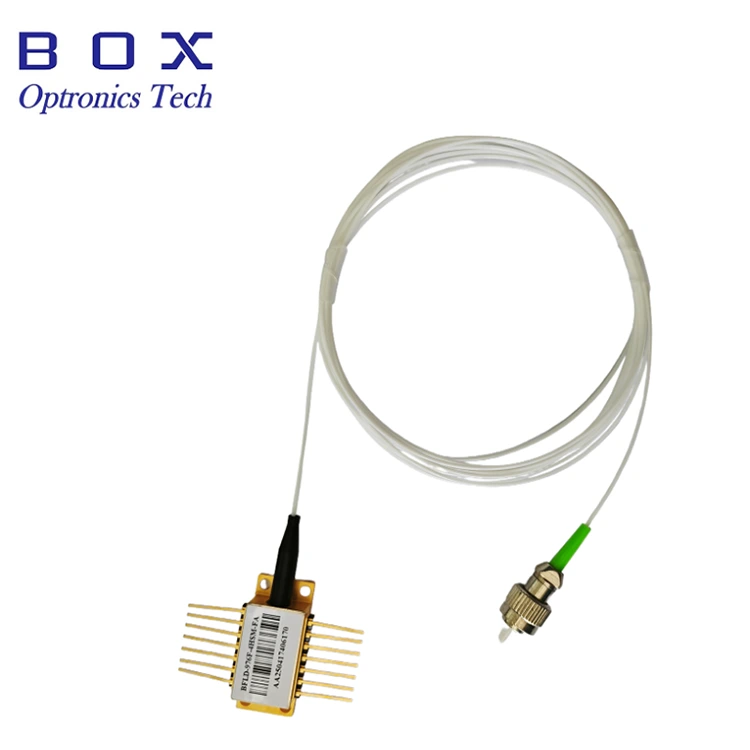

980nm TEC-Cooled Pump Laser Diode ເປັນອົງປະກອບ optoelectronic ປະສິດທິພາບສູງສໍາລັບການສື່ສານ optical, ເຄື່ອງຂະຫຍາຍສາຍໄຟເບີ, ແລະ laser pumping. ຄວາມເຢັນ TEC ໃນຕົວຮັບປະກັນຜົນຜະລິດທີ່ຫມັ້ນຄົງ. ຄວາມຍາວຂອງສູນກາງແມ່ນ 974nm ຫຼື 976nm, ທາງເລືອກ. ຊຸດ butterfly 14-pin. ພະລັງງານຜົນຜະລິດ 200mW / 400mW / 600mW. Pigtailed ມີເສັ້ນໄຍ SM ຫຼືເສັ້ນໄຍ PM. ຮັບປະກັນ 12 ເດືອນ. ອຸປະກອນນີ້ມີຄວາມອ່ອນໄຫວຕໍ່ກັບໄຟຟ້າສະຖິດ. ມາດຕະການປ້ອງກັນສະຖິດສໍາລັບອຸປະກອນຕ້ອງໄດ້ຮັບການປະຕິບັດຢ່າງເຂັ້ມງວດ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
ບັນທຶກ |
|
LD Threshold ໃນປັດຈຸບັນ |
ໄອທີ |
|
45 |
80 |
mA |
CW |
|
ພະລັງງານຜົນຜະລິດ |
PF |
|
|
600 |
mW |
ຖ້າ(BOL)<900mA |
|
LD Forward ປັດຈຸບັນ |
IF |
|
|
1200 |
mA |
PF=ການປະເມີນພະລັງງານ |
|
ພະລັງງານຟຣີ kink |
PKINK |
450 |
|
|
mW |
>=1.2*ກຳລັງຈັດອັນດັບ |
|
kink ປະຈຸບັນຟຣີ |
IKINK |
>=1.2*ຖ້າ(BOL) |
mA |
[1] |
||
|
LD Forward ແຮງດັນ |
VF |
|
|
2.5 |
V |
PF=ການປະເມີນພະລັງງານ |
|
ຄວາມຍາວຄື່ນກາງ |
λC |
973 |
974 |
975 |
ນມ |
ສູງສຸດ, PF=ພະລັງງານທີ່ຖືກຈັດອັນດັບ |
|
975 |
976 |
977 |
ນມ |
ສູງສຸດ |
||
|
ການປ່ຽນຄວາມຍາວຄື້ນສູງສຸດ |
△λp/△ Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp. |
|
ຄວາມກວ້າງ Spectrum |
△λ |
|
|
2 |
ນມ |
RMS@-13dB |
|
ຄວາມໝັ້ນຄົງຂອງສະເປກຕຣາ |
|
-0.5 |
|
0.5 |
ນມ |
PF=ກຳລັງປະເມີນ, t=60s |
|
ຕິດຕາມກວດກາຄວາມຮັບຜິດຊອບ |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=ກຳລັງປະເມີນລາຄາ |
|
ຕິດຕາມກວດກາຄວາມຫມັ້ນຄົງຂອງຄວາມຮັບຜິດຊອບ |
|
|
|
20% |
|
@ອຸນຫະພູມການເຮັດວຽກທັງໝົດ. |
|
ຕິດຕາມກວດກາກະແສໄຟຟ້າມືດ |
ID |
|
|
50 |
ນ |
VPD=5V |
|
TEC ປະຈຸບັນ |
ໄອເຕັກ |
|
|
2 |
A |
TCASE=75℃ |
|
ແຮງດັນ TEC |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
ການບໍລິໂພກພະລັງງານຂອງໂມດູນ TEC |
P |
|
|
5 |
W |
TCASE=75℃ |
|
ສະຖຽນລະພາບພະລັງງານ > 20mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
ການເກັບຕົວຢ່າງສູງສຸດເຖິງສູງສຸດ, t=60s, DC ຫາ 50kHz ການເກັບຕົວຢ່າງ, TC=25℃ |
|
ການຕິດຕາມຄວາມຜິດພາດ |
TE |
-0.5 |
|
0.5 |
dB |
TC=-5~75℃, ອ້າງເຖິງ [2] |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25℃ |
|
Thermistor B ຄົງທີ່ |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
ພະລັງງານປະຕິບັດການທີ່ບໍ່ມີການ Kink ສູງເຖິງ 600mW.
ເສັ້ນໄຍ SM ແລະເສັ້ນໄຍ PM ແມ່ນທາງເລືອກ.
Fiber Bragg grating ສະຖຽນລະພາບ.
ປະສົມປະສານ TEC cooler, thermomistor, ແລະ diode ຕິດຕາມກວດກາ.
ເຄື່ອງຂະຫຍາຍສາຍໄຟເບີ.
ການຮັບຮູ້ແລະການວັດແທກ.
ລະບົບສາຍສົ່ງ CATV.
ລະບົບ DWDM.
ລະບົບ Femtosecond.

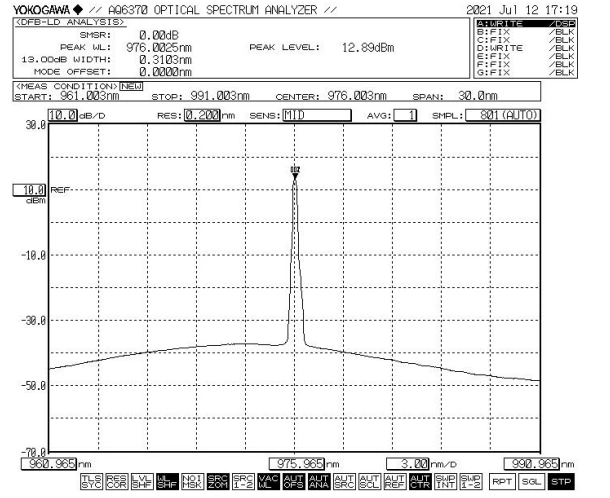

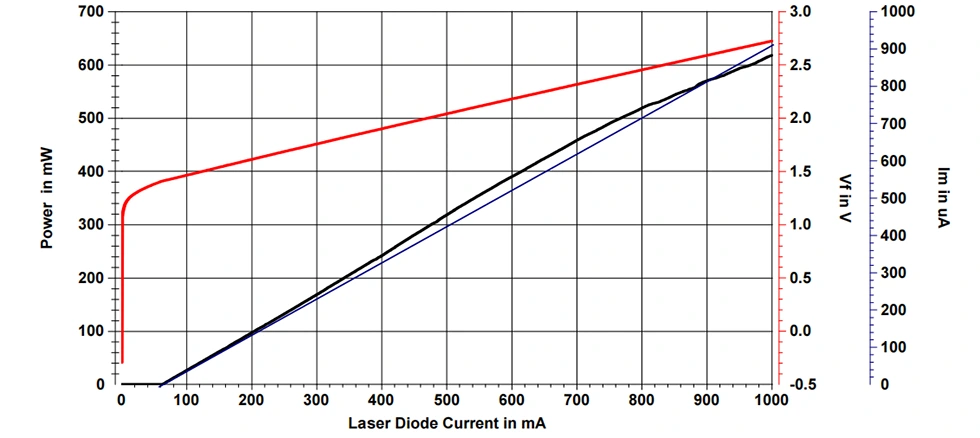

ຂະໜາດປົກກະຕິ & PIV: 976nm, WL ຄວາມທົນທານ +/-1nm, 600mW

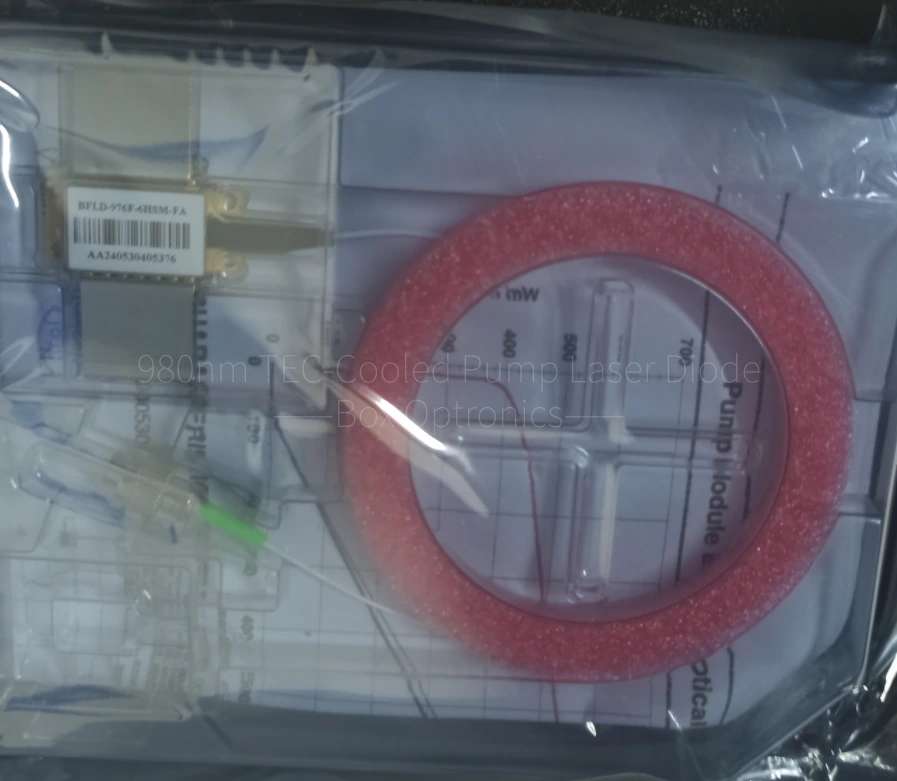

ຕົວຢ່າງການຫຸ້ມຫໍ່
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
980nm TEC-Cooled Pump Laser Diode |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
* ອຸປະກອນ Standalone; ບໍ່ມີໄດເວີໃນຕົວ (ທາງເລືອກໄດເວີພາຍນອກ).
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
FBG |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
ທໍ່ປ້ອງກັນ |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm Pump Laser |
974:974nm 976: 976 ນມ |
F: ກັບ |
2H: 200mW 4H: 400mW 6H: 600mW ... ອື່ນໆ |
SM: ໂໝດດຽວ PM: ການຮັກສາ Polarization
|
N: Null FA: FC/APC SA: SC/APC ອື່ນໆ |
0: ເສັ້ນໄຍເປົ່າ 1:900um ທໍ່ວ່າງ |
ຕົວຢ່າງ: BDLD-976F-6HSM-N0
(ຂໍ້ມູນການສັ່ງຊື້: 980nm TEC-Cooled Pump Laser Diode, ຊຸດ butterfly, 976nm, ມີ FBG, ພະລັງງານຜົນຜະລິດ 600mW, ເສັ້ນໄຍ SM, ບໍ່ມີຕົວເຊື່ອມຕໍ່, ເສັ້ນໄຍເປົ່າ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
ເງື່ອນໄຂການອ້າງອີງ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າສຳລັບຜະລິດຕະພັນ.
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນໃນສະຕັອກ, ມັນຈະໄດ້ຮັບການຂົນສົ່ງໄວກວ່າ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
ໃນເວລາທີ່ປະຕິບັດງານ, ອຸປະກອນນີ້ປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ; ຢ່າເບິ່ງໂດຍກົງເຂົ້າໄປໃນໃບຫນ້າຂອງເສັ້ນໄຍ, ເພາະວ່າການເຮັດດັ່ງນັ້ນອາດຈະເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive; ດັ່ງນັ້ນ, ການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດຕໍ່ມາດຕະການປ້ອງກັນການຕ້ານການ static ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຕ້ອງມີການລະມັດລະວັງເພື່ອປ້ອງກັນການເກີດກະແສໄຟຟ້າ, ເພາະວ່າການບໍ່ເຮັດແນວນັ້ນອາດສົ່ງຜົນໃຫ້ອຸປະກອນເສຍຫາຍຢ່າງຖາວອນ (ເຊັ່ນ: ຮັບປະກັນການຖົມດິນຢ່າງເໝາະສົມ ແລະ ໃສ່ສາຍແຂນປ້ອງກັນສະຖິດ).
ເສັ້ນໃຍ optical ແມ່ນ fragile; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ແຮງດັນໃສ່ ຫຼື ດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນທີ່ມີຕົວເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງສອງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍໄດ້ຖືກຍົກຂຶ້ນພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
ຖ້າເຂັມຂັດຕ້ອງການການເຊື່ອມໂລຫະ, ອຸນຫະພູມການເຊື່ອມໂລຫະຈະຕ້ອງບໍ່ເກີນ 260 ອົງສາ C, ແລະເວລາການເຊື່ອມໂລຫະຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ຕ້ອງເອົາໃຈໃສ່ເປັນພິເສດຕໍ່ສິ່ງຕໍ່ໄປນີ້: ໃນຂະບວນການ soldering, ອຸປະກອນຕ້ອງຢູ່ໃນສະພາບທີ່ບໍ່ມີພະລັງງານ, ແລະທາດເຫຼັກ soldering ຕ້ອງໄດ້ຮັບການຮາກຖານຢ່າງຖືກຕ້ອງ.
ກ່ອນທີ່ຈະເປີດເຄື່ອງປະກອບທັງໝົດ, ທຳອິດໃຫ້ເປີດໃຊ້ເຄື່ອງເຮັດຄວາມເຢັນ, ຈາກນັ້ນດຳເນີນການຂັ້ນຕອນການເພີ່ມພະລັງງານເພີ່ມເຕີມເພື່ອປ້ອງກັນການເກີດຄວາມຮ້ອນຂອງຊິບ ແລະ ການໂຫຼດເກີນ.
ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນການຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ການບໍລິການສ້ອມແປງຫຼືການທົດແທນໂດຍບໍ່ເສຍຄ່າຈະຖືກສະຫນອງສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼືອິດທິພົນຂອງສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.

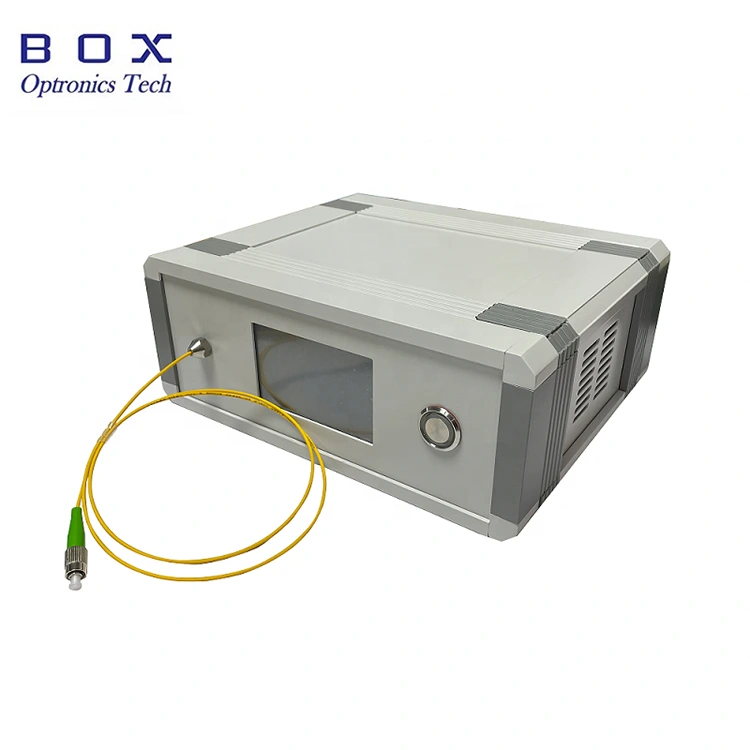

ມີຢູ່ໃນຊຸດ benchtop ທີ່ມີຈໍສະແດງຜົນສໍາຜັດ; ປ່ອຍແສງທັນທີເມື່ອເປີດໄຟ.
