1. ການແນະນໍາຂອງ 974nm 976nm Pump Laser Source ການຫຸ້ມຫໍ່ Benchtop ກັບຫນ້າຈໍສໍາຜັດ
2. ຂໍ້ກໍານົດດ້ານວິຊາການ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ອຸປະກອນເສີມມາດຕະຖານ
6. ຄູ່ມືການດໍາເນີນງານທີ່ປອດໄພ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະ ການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະ ບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ບໍລິການຫຼັງການຂາຍ

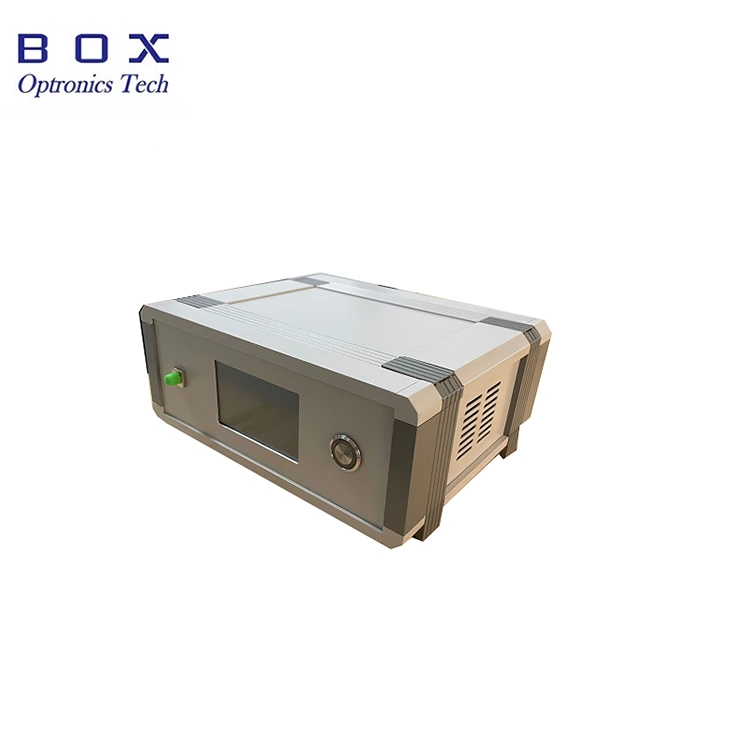

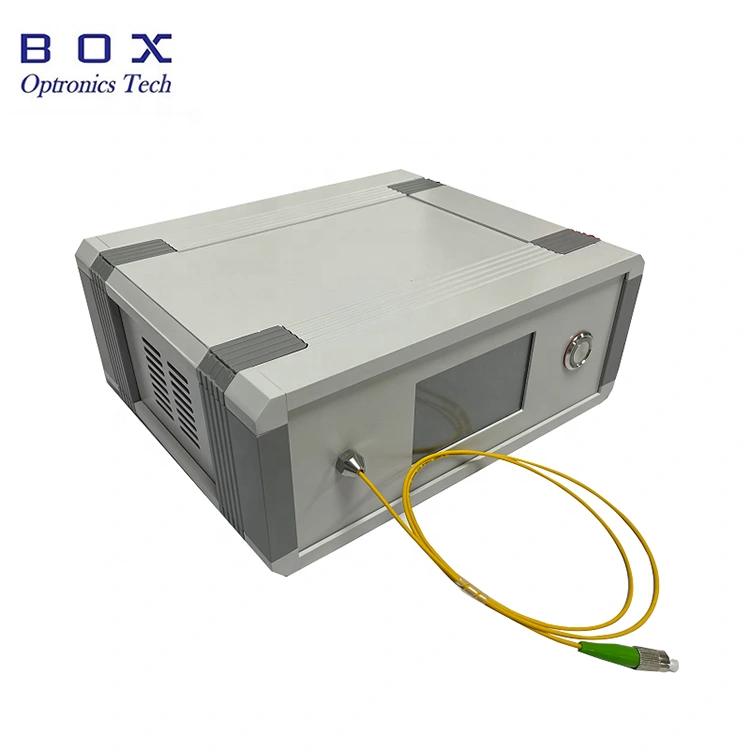

Box Optronics '974nm 976nm Pump Laser Source Benchtop ການຫຸ້ມຫໍ່ທີ່ມີຫນ້າຈໍສໍາຜັດຮັບຮອງເອົາ chip laser semiconductor ກ້າວຫນ້າທາງດ້ານແລະ a ວົງຈອນປະສົມປະສານພິເສດເພື່ອຮັບຮູ້ພະລັງງານສູງ, ຄວາມຫມັ້ນຄົງສູງ, ແລະພະລັງງານຕ່ໍາ ການບໍລິໂພກ. ແຫຼ່ງເລເຊີ, ມີພະລັງງານຜົນຜະລິດ 200mW / 400mW / 600mW ທາງເລືອກ, ແມ່ນຜົນຜະລິດໂດຍຜ່ານເສັ້ນໄຍຮູບແບບດຽວຫຼືການຮັກສາ polarization ການເຊື່ອມເສັ້ນໄຍ. ມັນສາມາດຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການທົດສອບແລະການທົດລອງຂອງ ການສື່ສານທາງ optical, laser fiber, fiber sensing, ແລະຂົງເຂດອື່ນໆ. ວິທີການ ການນໍາໃຊ້ແມ່ນງ່າຍດາຍ, ຫມັ້ນຄົງ, ແລະເຊື່ອຖືໄດ້.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
974±1, 976±1 |
|
|
ພະລັງງານຜົນຜະລິດ |
mW |
200–700 |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະສັ້ນ 15 ນາທີ) |
dB |
≤±0.02 |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະຍາວ 8 ຊົ່ວໂມງ) |
dB |
≤±0.05 |
|
|
ຕົວເຊື່ອມຕໍ່ |
- |
FC/APC |
|
|
ປະເພດເສັ້ນໄຍ |
- |
Hi1060/PM980 |
|
|
ຂະໜາດ |
ມມ |
195(W)×220(D)×120(H) |
Benchtop |
|
ຂະໜາດ |
ມມ |
150(W)×125(D)×20(H) |
ໂມດູນ |
|
ການສະຫນອງພະລັງງານ |
V |
AC 110~240V, <20W |
Benchtop |
|
ການສະຫນອງພະລັງງານ |
V |
DC 5V/4A, <15W |
ໂມດູນ |
|
ການກະຈາຍພະລັງງານ |
W |
≤ 60 |
|
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~ +85 |
|
● ຈໍ LCD ການສະແດງສະຖານະພາບ.
● ພະລັງງານແລະ ສະຖຽນລະພາບ spectral;
● ໃນຕົວ ຄົນຂັບ; ປ່ອຍແສງຕາມການເປີດພະລັງງານ.
● ບໍ່ເປັນເສັ້ນ ການຄົ້ນຄວ້າ optics;
● EDFA ເຄື່ອງຂະຫຍາຍເສັ້ນໄຍ Erbium-doped;
● ການສູບເລເຊີເສັ້ນໄຍ.

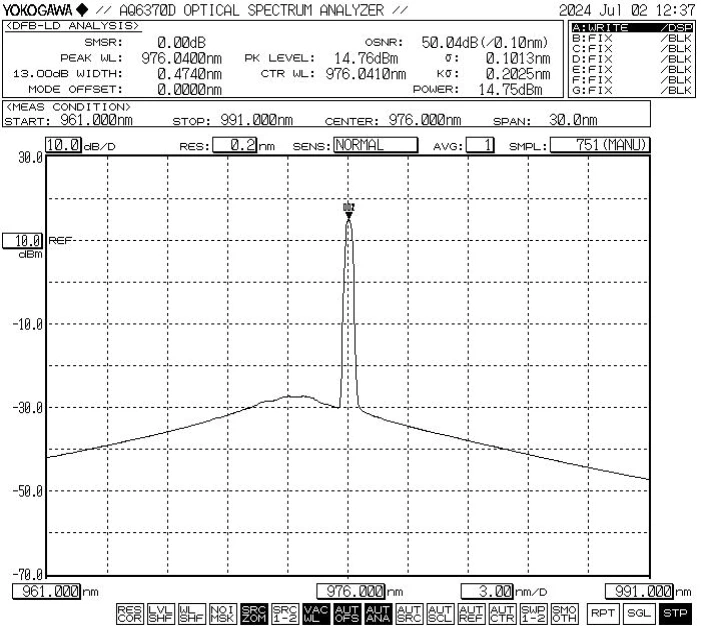

● spectrum ປົກກະຕິ: 976nm, WL ຄວາມທົນທານ +/-1nm.
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງ laser Pump (Benchtop Host) |
1 |
|
2 |
ສາຍໄຟ |
1 |
|
3 |
ສາຍພອດ Serial |
1 |
|
4 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
ຂັ້ນຕອນທີ 1.ການເປີດແລະການປະກອບ:
ກະລຸນາກວດເບິ່ງວ່າອຸປະກອນເສີມແມ່ນສົມບູນຫຼືບໍ່ກ່ອນທີ່ຈະປະກອບ.
ຂັ້ນຕອນທີ 2. ເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານ:

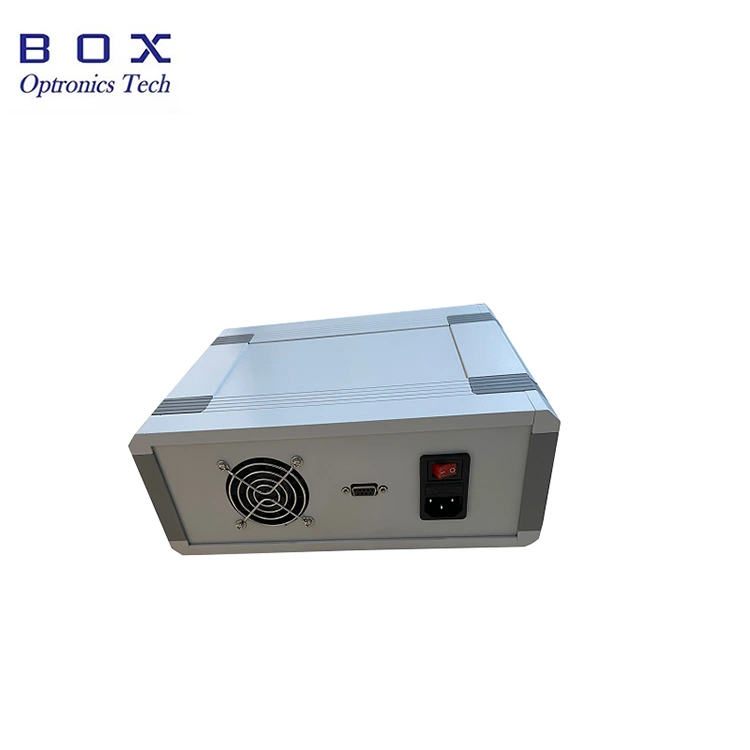

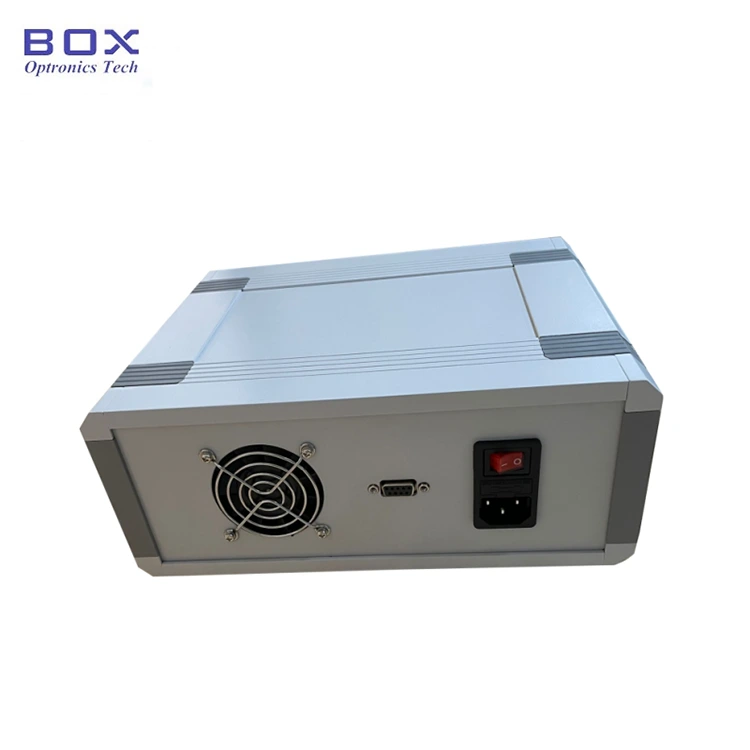

ສຽບສາຍໄຟເຂົ້າໄປໃນເຕົ້າສຽບສາຍໄຟຂອງຕົວເຄື່ອງ backplane ແລະເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານ.
Step3.Connecting ເສັ້ນໄຍຜົນຜະລິດ: ເປີດ ຝາຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະ ເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານທີ່ຈະທົດສອບ ຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.
Setp4.ເປີດແຫຼ່ງແສງ:

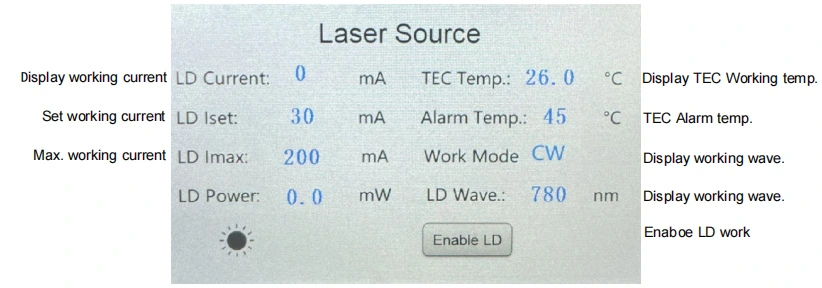

ເປີດສະວິດໄຟຢູ່ດ້ານຫຼັງ. ຫມາຍເຫດ: ໃນເວລານີ້, ໄດ້ ຄ່າກະແສໄຟຟ້າເຮັດວຽກ ແລະຄ່າພະລັງງານແມ່ນຕົວກໍານົດການທີ່ກໍານົດໄວ້ໃນໄລຍະສຸດທ້າຍ ປິດ. ຖ້າທ່ານຕ້ອງການປັບໃຫ້ເຂົາເຈົ້າ, ທ່ານສາມາດແຕະແລະດັດແປງໃຫ້ເຂົາເຈົ້າໂດຍຜ່ານ ຈໍ LCD. ຫຼັງຈາກກໍານົດກະແສໄຟຟ້າທີ່ເຫມາະສົມ, ເປີດໃຊ້ເລເຊີ ຜົນຜະລິດຜ່ານປຸ່ມ "ເປີດໃຊ້ LD".
Step5.Shutdown
ຫຼັງຈາກການນໍາໃຊ້, ປິດແຜງດ້ານຫນ້າ "ເປີດໃຊ້ LD” ເພື່ອປິດການອອກເລເຊີແລະປິດສະວິດໄຟ, ຕັດການເຊື່ອມຕໍ່ ສາຍໄຟ.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
ຂະໜາດ |
ປໍ້າປ້ອງກັນ |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Pump ແຫຼ່ງ laser |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW ອື່ນໆ |
SM: Hi1060 PM: PM980 |
FA:FC/APC SA:SC/APC ອື່ນໆ |
M: ໂມດູນ B: Benchtop |
null: ບໍ່ມີ P1: ປ້ອງກັນ ຕໍ່ກັບ 1064nm P5: ປ້ອງກັນ ຕໍ່ກັບ 1550nm |
ຕົວຢ່າງ: BLD-976-6HSM-FA-BP1
(ຂໍ້ມູນການສັ່ງຊື້: 976nm Pump Laser Source Benchtop Package with ໜ້າຈໍສໍາຜັດ, ພະລັງງານອອກ 600mW, ມີເສັ້ນໄຍ SM Hi1060, ເຊື່ອມຕໍ່ FC/APC, ປ້ອງກັນແສງສະທ້ອນ 1064 nm, ຊຸດ Benchtop).
* ປະກອບກັບປໍ້າປ້ອງກັນ, ການຫຼຸດພະລັງງານອອກແມ່ນ 10-15%.
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ເມື່ອເລີ່ມຕົ້ນ, ທໍາອິດຢືນຢັນວ່າສະວິດໄຟແລະປຸ່ມປຸ່ມ ປິດ, ແລະຫຼັງຈາກນັ້ນເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານ. ເມື່ອປິດເຄື່ອງ, ທໍາອິດຢືນຢັນ ປຸ່ມປິດການໃຊ້ງານ LD off, ຈາກນັ້ນປິດສະວິດປຸ່ມ, ແລະຈາກນັ້ນຕັດການເຊື່ອມຕໍ່ ການສະຫນອງພະລັງງານ. ຢ່າຕັດການສະຫນອງພະລັງງານໂດຍກົງໃນເວລາທີ່ອຸປະກອນ ກໍາລັງເຮັດວຽກ.
● ກ່ອນທີ່ຈະເຊື່ອມຕໍ່ຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງ, ໃຫ້ເຊັດມັນດ້ວຍ ກະດາດກະດາດກະດາດກະດາດທີ່ບໍ່ມີຂີ້ຝຸ່ນ, ແລະໃຫ້ແນ່ໃຈວ່າຈະຮ່ວມມືກັບເສັ້ນໄຍ optical ເຄື່ອງກວດຈັບໃບຫນ້າເພື່ອສັງເກດ. ຫຼັງຈາກຢືນຢັນການທໍາຄວາມສະອາດ, ເຊື່ອມຕໍ່ມັນຜ່ານ ແປນ; ໃບຫນ້າໃນຕອນທ້າຍຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ optical ອາດຈະຖືກໄຟໄຫມ້ໃນເວລາທີ່ laser ແມ່ນເຊື່ອມຕໍ່. ໃນເວລາທີ່ເຊື່ອມຕໍ່ flange, ມັນຕ້ອງໄດ້ຮັບການຮັບປະກັນວ່າມີ ບໍ່ມີການດໍາເນີນງານແສງສະຫວ່າງ. ເມື່ອບໍ່ໄດ້ໃຊ້, ກະລຸນາປົກປິດຝາຂີ້ຝຸ່ນ ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ optical.
●ເພື່ອຫຼີກເວັ້ນການເຜົາໄຫມ້ໃບຫນ້າໃນຕອນທ້າຍຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ optical ກັບ ຂີ້ຝຸ່ນ, ຢ່າສຽບເລື້ອຍໆ ແລະຖອດສາຍເຊື່ອມຕໍ່ໃຍແສງຢູ່ດ້ານໜ້າ ກະດານ.
●ກະລຸນາເອົາໃຈໃສ່ກັບຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນແລະເອົາໃສ່ໃນແຫ້ງ ສະຖານທີ່.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຜະລິດຕະພັນເສຍຫາຍຫຼືເສຍຫາຍຍ້ອນປັດໃຈທໍາມະຊາດຫຼື ຜົນກະທົບດ້ານສິ່ງແວດລ້ອມ (ຊັອດໄຟຟ້າ, ຂີ້ຝຸ່ນ);
(2) ຜະລິດຕະພັນເສຍຫາຍເນື່ອງຈາກການດໍາເນີນການບໍ່ໄດ້ມາດຕະຖານຂອງຜູ້ໃຊ້;
(3) ຜະລິດຕະພັນມີຄວາມເສຍຫາຍທີ່ມະນຸດສ້າງຢ່າງຈະແຈ້ງ;
(4) ຜະລິດຕະພັນໄດ້ຖືກ disassembled, ດັດແກ້ຫຼືສ້ອມແປງໂດຍບໍ່ມີການ ການອະນຸຍາດຂອງບໍລິສັດ;
(5) ປ້າຍຮັບປະກັນຂອງທີ່ຢູ່ອາໄສແຫຼ່ງແສງສະຫວ່າງແມ່ນ ປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນ;
(6) ຜະລິດຕະພັນເສຍຫາຍຫຼືສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
