1. ການແນະນໍາຂອງໂມດູນແຫຼ່ງເລເຊີ Fabry Perot FP
2. ຂໍ້ກໍານົດດ້ານວິຊາການ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຄູ່ມືການດໍາເນີນງານທີ່ປອດໄພ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ການບໍລິການຫຼັງການຂາຍ

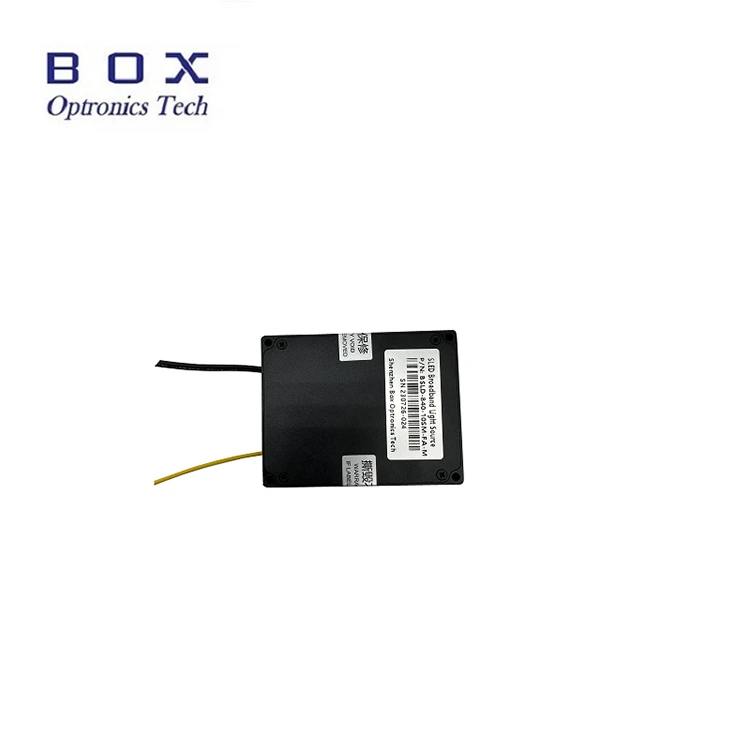

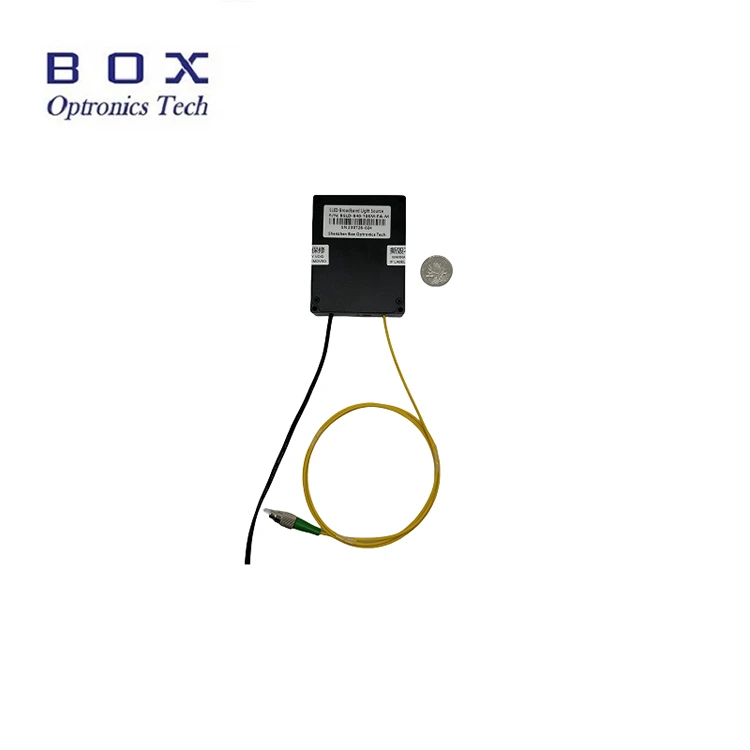

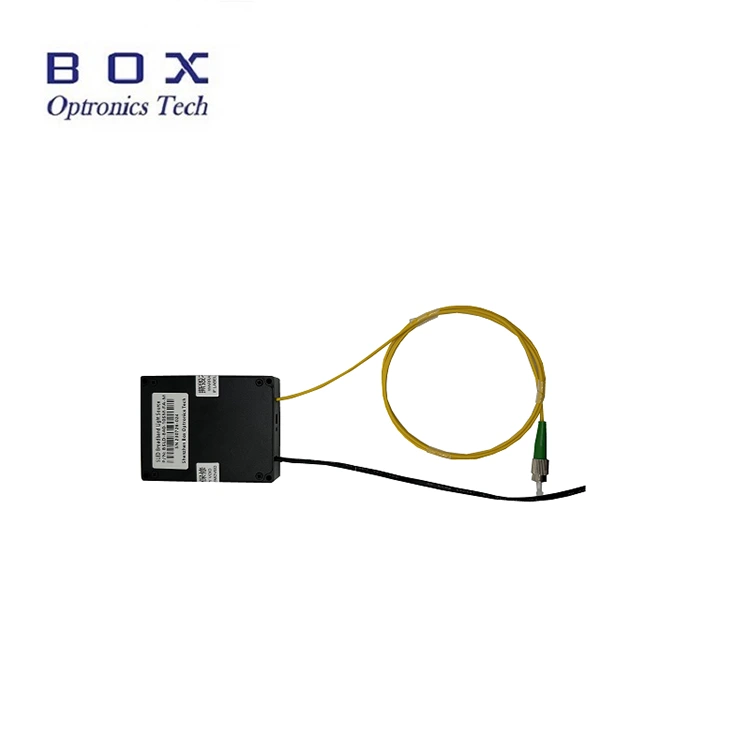

Fabry Perot FP Laser Source Module ຮັບຮອງເອົາຊິບເລເຊີ semiconductor, ວົງຈອນຂັບທີ່ອອກແບບເປັນມືອາຊີບ, ແລະການຄວບຄຸມ TEC ເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພຂອງເລເຊີ, ພະລັງງານຜົນຜະລິດທີ່ຫມັ້ນຄົງ, ແລະ spectrum. 532nm, 785nm, ແລະ 1064nm ແມ່ນທາງເລືອກ. ພະລັງງານຜົນຜະລິດແມ່ນເກີນ 50mW. ຄໍາສັ່ງຂອງເຈົ້າພາບ PC ແລະຊອບແວແມ່ນສະຫນອງໃຫ້ສໍາລັບການດໍາເນີນງານແລະການເຊື່ອມໂຍງ. ເຫມາະສົມເປັນແຫຼ່ງ laser ສູບສໍາລັບການວິເຄາະ biomedical ແລະ spectral.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
||
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
532±5 |
785±5 |
1064±5 |
|
|
ພະລັງງານຜົນຜະລິດ |
mW |
>50 |
>50 |
>50 |
|
|
ປະເພດເສັ້ນໄຍ |
- |
460-HP |
Hi780 |
Hi1060 |
|
|
ບໍ່ສະຖຽນລະພາບພະລັງງານ (ໄລຍະສັ້ນ 15 ນາທີ) |
dB |
≤±0.02 |
|
||
|
ບໍ່ສະຖຽນລະພາບພະລັງງານ (ໄລຍະຍາວ 8 ຊົ່ວໂມງ) |
dB |
≤±0.05 |
|
||
|
ຕົວເຊື່ອມຕໍ່ |
- |
FC/APC |
|
||
|
ຂະໜາດ |
ມມ |
70(W)×90(D)×18(H) |
|
||
|
ການສະຫນອງພະລັງງານ |
VDC |
DC 12V/2A |
XH2.54-3PIN |
||
|
ລະດັບໄຟຟ້າກະຕຸ້ນ |
VDC |
4.2~5.5V |
|
||
|
ການໂຕ້ຕອບການສື່ສານ |
- |
DB9 ຍິງ(RS485) |
XH1.25-3PIN |
||
|
ຊອບແວຄວບຄຸມ |
- |
BoxLaserCtrIV2 |
|
||
|
ຊອບແວພອດ Serial |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
||
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~ +85 |
|
||
● 50mW ພະລັງງານຜົນຜະລິດສູງ;
● ພະລັງງານທີ່ໝັ້ນຄົງ ແລະ spectrum;
● 70x90x18mm ຊຸດໂມດູນກະທັດລັດ.
● ຊີວະວິທະຍາ;
● ການວິເຄາະ Spectral;
● ເຊັນເຊີເສັ້ນໄຍແສງ.

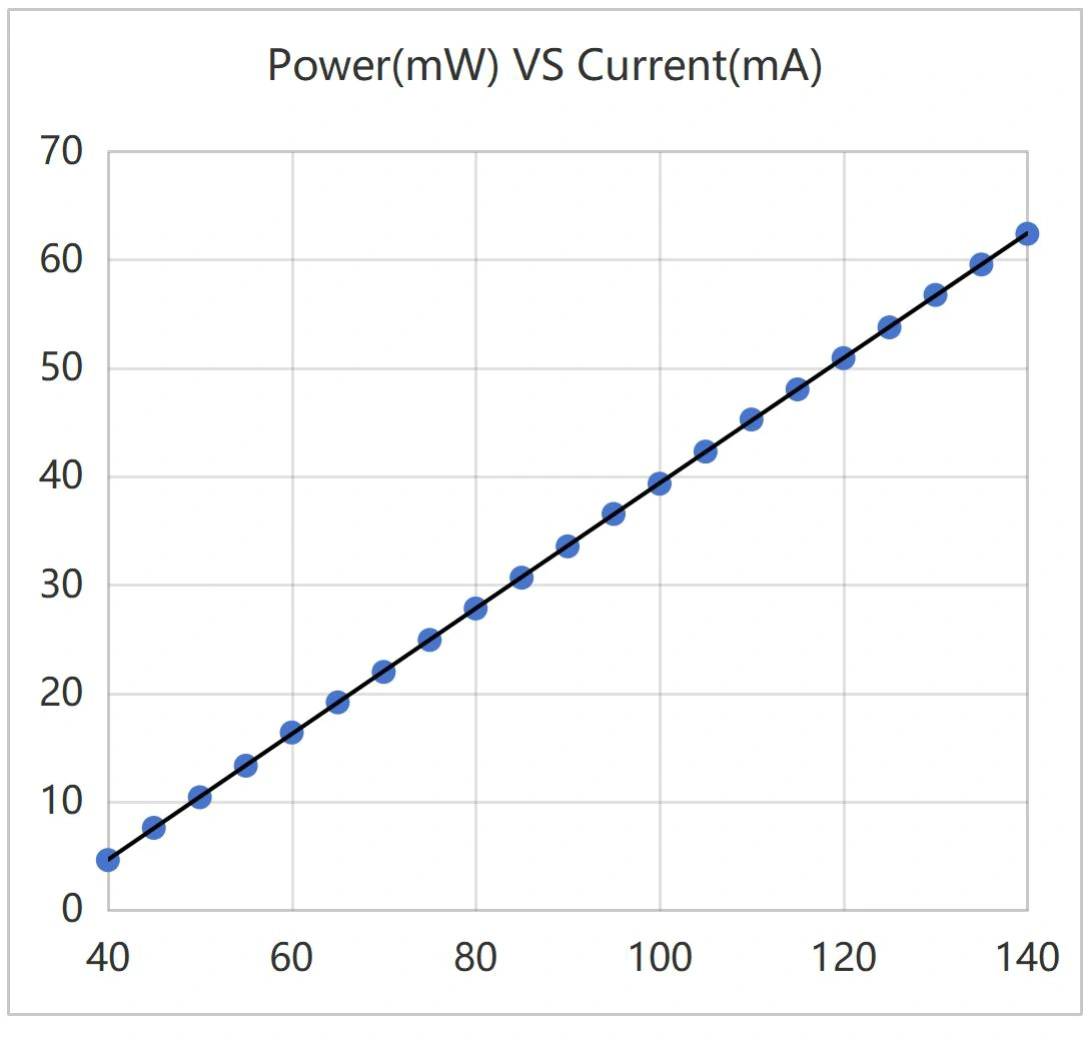

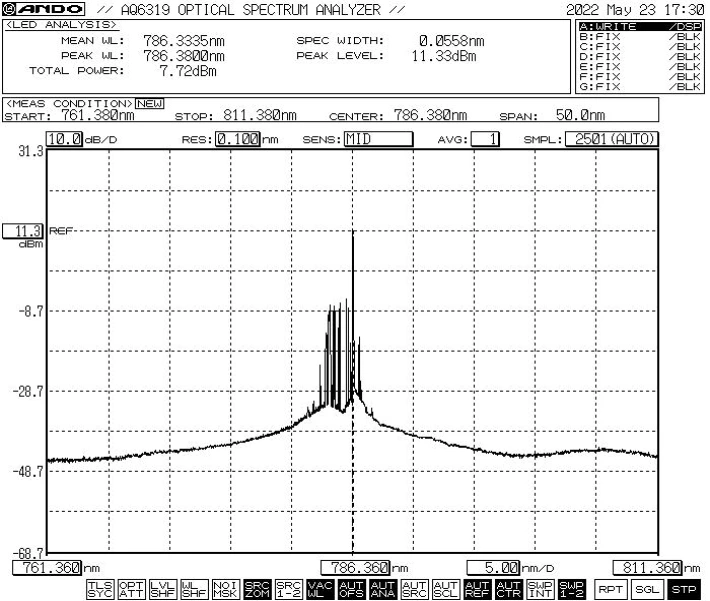

● ເສັ້ນໂຄ້ງປົກກະຕິ: 785nm 50mW FP laser source
ຂັ້ນຕອນທີ1. ການຫຸ້ມຫໍ່: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສໍາເລັດ.
ຂັ້ນຕອນທີ2. ການສະຫນອງພະລັງງານ: ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະຫຼັບ DC ຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງຄວາມຕ້ອງການການສະຫນອງພະລັງງານຂອງພວກເຂົາ. ໃຊ້ພຽງແຕ່ອະແດັບເຕີພະລັງງານທີ່ກົງກັນກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. (ອະແດບເຕີໄຟໃຫ້ຕາມມາດຕະຖານແຮງດັນທ້ອງຖິ່ນ.)
ຂັ້ນຕອນທີ3. ການເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດ: ເປີດຝາປິດຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານເພື່ອທົດສອບຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.
Setp4. ເຊື່ອມຕໍ່ກັບຄອມພິວເຕີແມ່ຂ່າຍ: ໃຊ້ສາຍຂໍ້ມູນ USB-RS485 DB9 ເພື່ອເຊື່ອມຕໍ່ theFabry Perot FP Laser Source Module ແລະຄອມພິວເຕີ; ຄອມພິວເຕີທໍາອິດຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ທີ່ອຸທິດຕົນເພື່ອກໍານົດສາຍຂໍ້ມູນພອດ serial USB-RS485, ຖ້າບໍ່ດັ່ງນັ້ນຊອບແວຄອມພິວເຕີໂຮດແລະໂມດູນແຫຼ່ງແສງສະຫວ່າງບໍ່ສາມາດເຊື່ອມຕໍ່ແລະສື່ສານຢ່າງຖືກຕ້ອງ. ກະລຸນາຖາມ Box Optronics ສໍາລັບຄົນຂັບ.

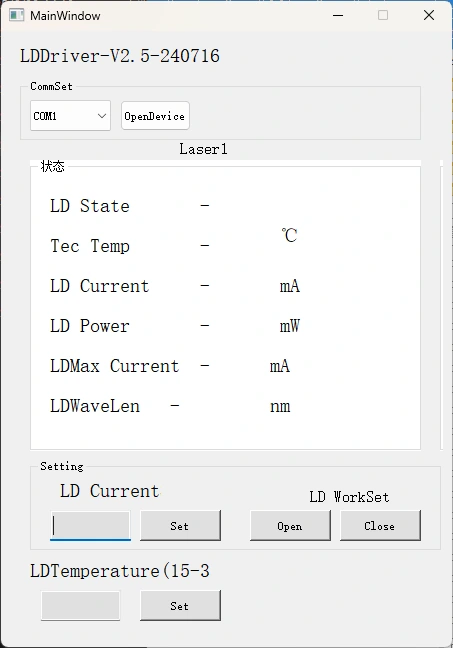

ຂັ້ນຕອນທີ 5. ຊອບແວຄວບຄຸມ: Box Optronics ສະຫນອງຄໍາສັ່ງ serial ຫຼືຊອບແວ PC ເພື່ອຄວບຄຸມກະແສ LD ຂອງ Fabry Perot FP Laser Source Module. ເລືອກພອດທີ່ຖືກຕ້ອງ, ຕັ້ງຄ່າປັດຈຸບັນ ແລະອຸນຫະພູມ, ຈາກນັ້ນຄລິກປຸ່ມເປີດ. (ເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດຄວາມເສຍຫາຍ, ເລັ່ງປັດຈຸບັນຂັບຊ້າໃນການທໍາງານເບື້ອງຕົ້ນ. ຢ່າປະຕິບັດຢ່າງເຕັມທີ່ໃນທັນທີ.)
ຂັ້ນຕອນທີ6. ຫຼັງຈາກການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
ຂະໜາດ |
|
BFL |
-FXXX |
-XX |
XX |
-XX |
-X |
|
ແຫຼ່ງເລເຊີ |
532: 532nm 785:785nm 1064: 1064nm |
50:50mW |
SM: SM ເສັ້ນໄຍ PM:PM ເສັ້ນໃຍ |
FA:FC/APC SA:SC/APC ອື່ນໆ |
M: ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: BFL-F1064-50SM-FA-M
(ຂໍ້ມູນການສັ່ງຊື້: Fabry Perot FP Laser Source Module, 1064nm, ພະລັງງານອອກ 50mW, ມີເສັ້ນໄຍ SM, ຕົວເຊື່ອມຕໍ່ FC/APC, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL/ UPS/ FedEx, Box Optronics ແນະນຳໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າສຳລັບຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ການຜະລິດ: 10-15 ມື້ເຮັດວຽກ. (ຖ້າມີບາງອັນໃນສະຕັອກ, ມັນຈະໄດ້ຮັບການຂົນສົ່ງໄວຂຶ້ນ.
ການຂົນສົ່ງສາກົນ: 3-5 ມື້ເຮັດວຽກ.
● ມັນບໍ່ໄດ້ແນະນໍາໃຫ້ໃສ່ຫຼືຖອດສາຍເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງເລື້ອຍໆ, ເພື່ອປ້ອງກັນການປົນເປື້ອນຂອງຂີ້ຝຸ່ນ—ເຊິ່ງສາມາດນໍາໄປສູ່ການສູນເສຍການແຊກຊຶມເພີ່ມຂຶ້ນ—ຫຼືການເຜົາໄຫມ້ຂອງປາຍຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ.
● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍຜ້າເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດສອບດ້ວຍເຄື່ອງກວດຈັບເສັ້ນໃຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່ / ຕັດເສັ້ນໃຍທຸກຄັ້ງໂດຍບໍ່ມີພະລັງງານເພື່ອຫຼີກເວັ້ນການບາດແຜຂອງໃບຫນ້າ. ຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງຕ້ອງໄດ້ຮັບການປົກຫຸ້ມດ້ວຍຫມວກຂີ້ຝຸ່ນ.
● ຖ້າເສັ້ນໄຍຜົນຜະລິດຕ້ອງເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນ, ແນະນໍາໃຫ້ໃຊ້ fusion splicer.
●ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ເກັບຢູ່ໃນສະຖານທີ່ແຫ້ງ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນການຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ການບໍລິການສ້ອມແປງຫຼືການທົດແທນໂດຍບໍ່ເສຍຄ່າຈະຖືກສະຫນອງສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນ. ແນວໃດກໍ່ຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໄຈທາງທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼືອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດຳເນີນການທີ່ບໍ່ເໝາະສົມໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງຮ່າງກາຍທີ່ເຫັນໄດ້ຊັດເຈນທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) ການຖອດປະກອບ, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງ ຫຼື ບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍ ຫຼືການສູນເສຍລະຫວ່າງການຂົນສົ່ງ.
