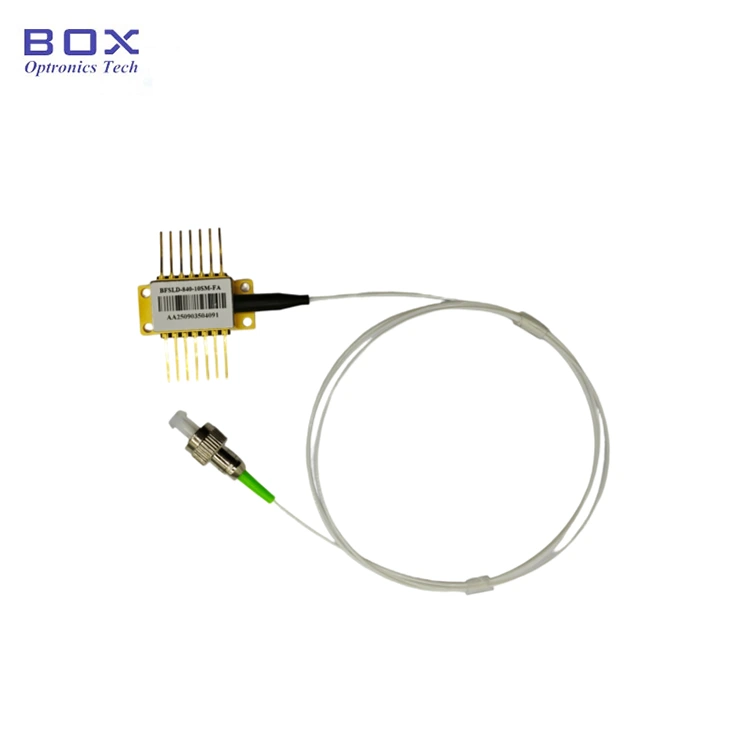

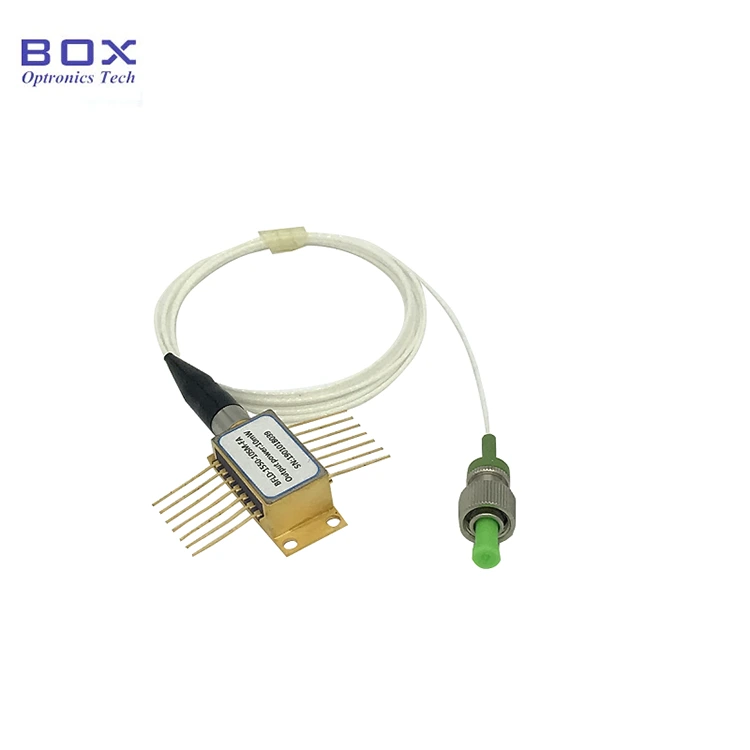

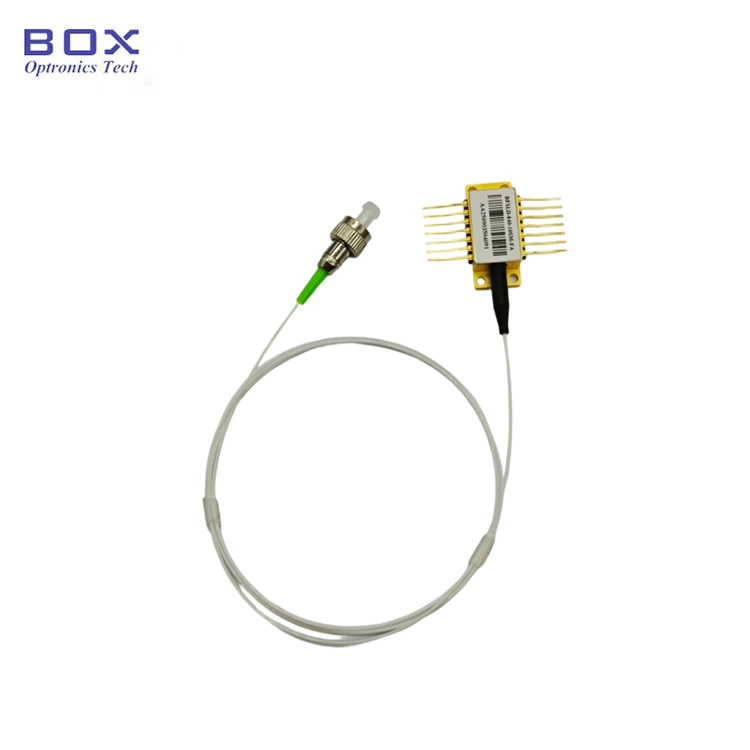

ນີ້ແມ່ນ 520nm FP Butterfly Laser Diode ກັບ a ຊຸດ butterfly 14-pin. ມັນເປັນ Fabry-Perot Laser Diode. ມັນມີພະລັງງານສູງເຖິງ 30mW ພະລັງງານຜົນຜະລິດ, ແລະການກໍ່ສ້າງໃນ TEC ແລະເຄື່ອງເຮັດຄວາມຮ້ອນ. ປະເພດເສັ້ນໄຍສາມາດ SM-460HP ຫຼື ເສັ້ນໄຍ PM-S460-HP. ເຫມາະສໍາລັບອຸປະກອນ optical. ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ເກີນ 260 ° C, ແລະເວລາ soldering ບໍ່ຄວນເກີນ 10 ວິນາທີ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
λC |
CW, 25 ℃ |
515 |
520 |
530 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
PF |
- |
30 |
- |
- |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
25℃ |
- |
90 |
95 |
mA |
|
ປະຈຸບັນປະຕິບັດງານ |
IOP |
CW |
- |
270 |
320 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
25℃ |
- |
1.1 |
2.0 |
V |
|
ຕິດຕາມປັດຈຸບັນ |
IMON |
VRM=5V |
50 |
- |
1500 |
μA |
|
MPD ກະແສມືດ |
ID |
VRM=5V |
- |
- |
50 |
μA |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-ຄ່າ |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM-460HP ຫຼືເສັ້ນໄຍ PM-S460-HP;
● ພະລັງງານອອກ ເຖິງ 30mW;
● 14-pin ຊຸດ BTF ກັບ TEC ແລະ Monitor PD;
● ແສງສີຂຽວທີ່ເບິ່ງເຫັນໄດ້ດ້ວຍເສັ້ນໄຍ laser diode.
● ເຄື່ອງມື optical;
● ລະບົບສາຍສົ່ງ Fiber optic ລະບົບ;
● ຕົວຊີ້ບອກເລເຊີ.

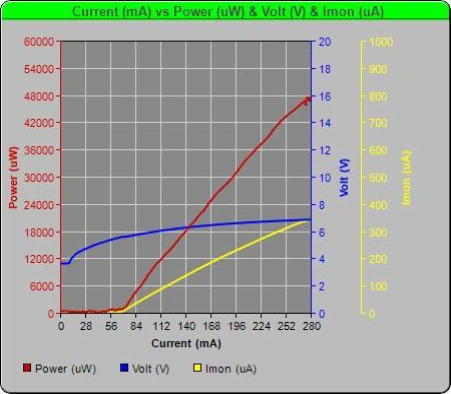

● ຂອບເຂດທົ່ວໄປ: PIV

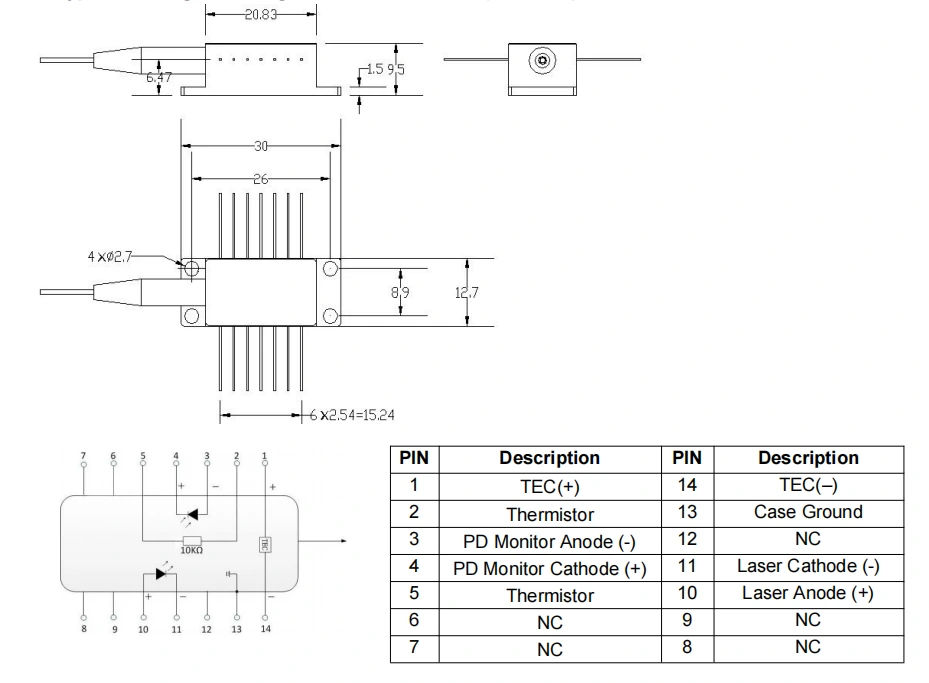

● ການແຕ້ມຊຸດ&ຄຳນິຍາມ PIN-OUT(Unit:mm)-520nm FP Butterfly Laser Diode
● ຕົວຢ່າງການຫຸ້ມຫໍ່
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
520nm FP Butterfly Laser Diode |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
* ອຸປະກອນ Standalone; ບໍ່ມີໄດເວີໃນຕົວ (ຊຸດໂມດູນທີ່ມີໄດເວີ ວົງຈອນແມ່ນທາງເລືອກ).
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP laser diode |
F488:488nm F520: 520nm F532:532nm F660: 660nm F785:785nm F850:850nm F1064:1064nm |
30:30mW ປັບແຕ່ງ |
SM: ໂໝດດຽວ PM: Polarization ການຮັກສາ
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ເຂັມສູບ |
ຕົວຢ່າງ: BBLD-F520-30SM-FA
(ຂໍ້ມູນການສັ່ງຊື້: 520nm FP Butterfly Laser Diode, 14-pin butterfly ຊຸດ, ພະລັງງານຜົນຜະລິດ 30mW, ມີເສັ້ນໄຍ SM 460HP, ເຊື່ອມຕໍ່ FC/APC)
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ເມື່ອປະຕິບັດການ, ອຸປະກອນນີ້ປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ; ເຮັດ ຢ່າແນມເບິ່ງໜ້າເສັ້ນໄຍໂດຍກົງ, ເພາະວ່າການກະທຳດັ່ງກ່າວອາດເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
● ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive; ດັ່ງນັ້ນ, ການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດ ມາດຕະການປ້ອງກັນຕ້ານ static ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຕ້ອງໄດ້ຮັບການລະມັດລະວັງເພື່ອປ້ອງກັນ ການສະຫນອງພະລັງງານເພີ່ມຂຶ້ນ, ເນື່ອງຈາກວ່າຄວາມລົ້ມເຫຼວທີ່ຈະເຮັດແນວນັ້ນອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບ ອຸປະກອນ (ເຊັ່ນ: ການຮັບປະກັນອຸປະກອນທີ່ເຫມາະສົມດິນແລະໃສ່ເຄື່ອງຕ້ານການສະຖິດ ສາຍແຂນ).
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນໃສ່ ຫຼືດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນ ມີອຸປະກອນເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ຖືກຍົກພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ ເກີນ 260 ° C, ແລະເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ໂດຍສະເພາະ ຕ້ອງເອົາໃຈໃສ່ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ໄດ້ ອຸປະກອນຕ້ອງຢູ່ໃນສະພາບທີ່ບໍ່ມີພະລັງງານ, ແລະທາດເຫຼັກ soldering ຕ້ອງເຫມາະສົມ ຮາກຖານ.
● ໃນລະຫວ່າງການຂະບວນການຂຶ້ນພະລັງງານ, ບໍ່ເຄີຍນໍາໃຊ້ປະຈຸບັນສູງໂດຍກົງ, ເປັນ ນີ້ມີຄວາມສ່ຽງທີ່ຈະທໍາລາຍ chip ໄດ້. ແທນທີ່ຈະ, ພະລັງງານອຸປະກອນໃນລະດັບປະຈຸບັນ ໃກ້ກັບເກນຂອງຊິບ, ແລະຫຼັງຈາກນັ້ນຄ່ອຍໆເພີ່ມປະຈຸບັນໃນຂະຫນາດນ້ອຍ ເພີ່ມຂຶ້ນຈົນກ່ວາລະດັບທີ່ຕ້ອງການແມ່ນບັນລຸໄດ້.
● ກ່ອນທີ່ຈະເປີດເຄື່ອງປະກອບທັງໝົດ, ໃຫ້ເປີດໃຊ້ເຄື່ອງເຢັນກ່ອນ, ແລະ ຫຼັງຈາກນັ້ນ, ດໍາເນີນການດ້ວຍຂັ້ນຕອນການເພີ່ມກໍາລັງເພີ່ມຂຶ້ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ chip overheating ແລະ ເກີນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.

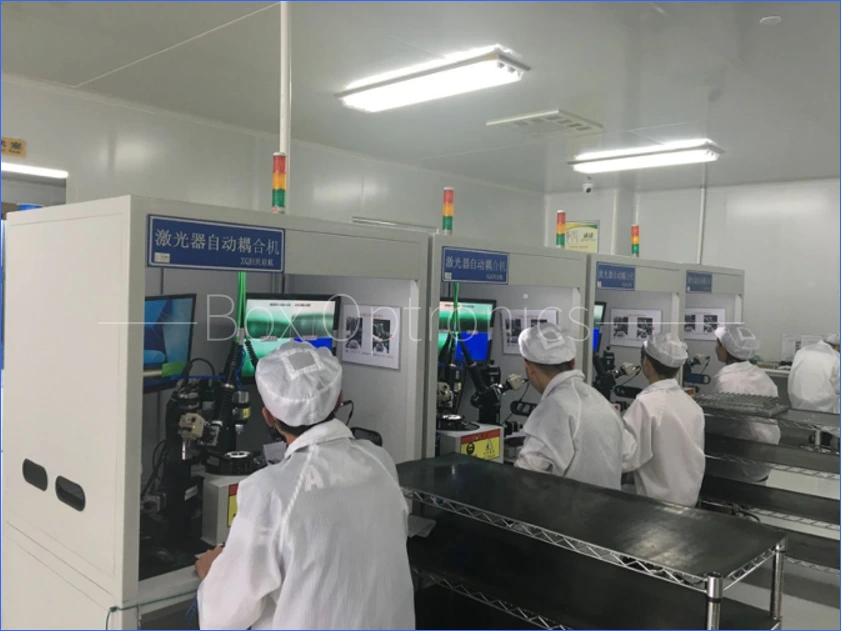

ການຜະລິດທີ່ແທ້ຈິງ ສາຍ
