1. ການແນະນໍາຂອງ 660nm FP Butterfly Laser Diode
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນແລະໃບທົດສອບ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ

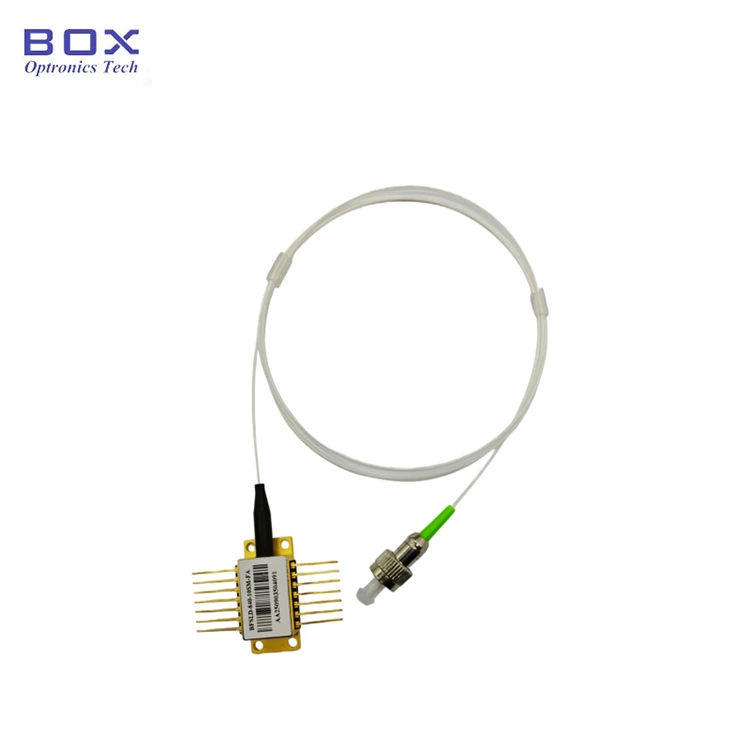

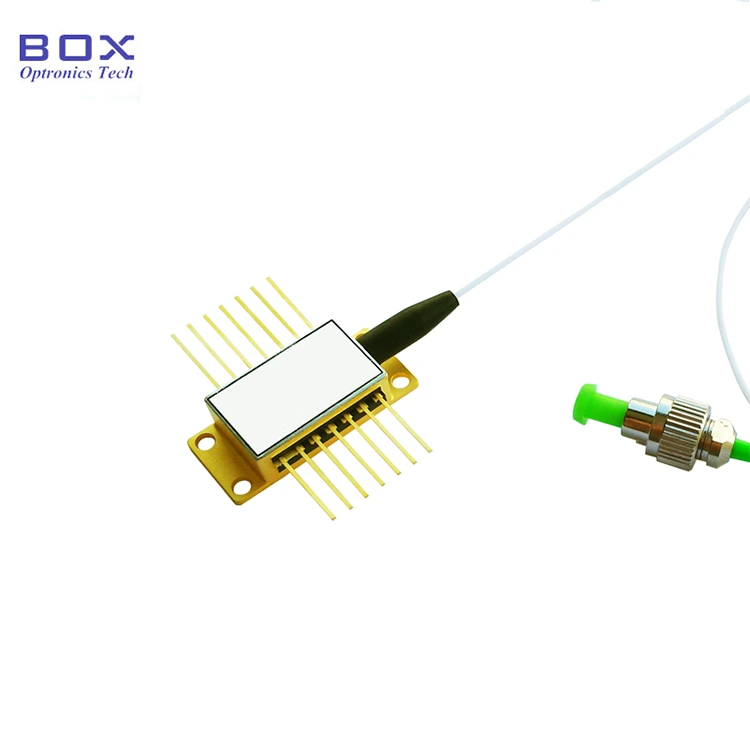

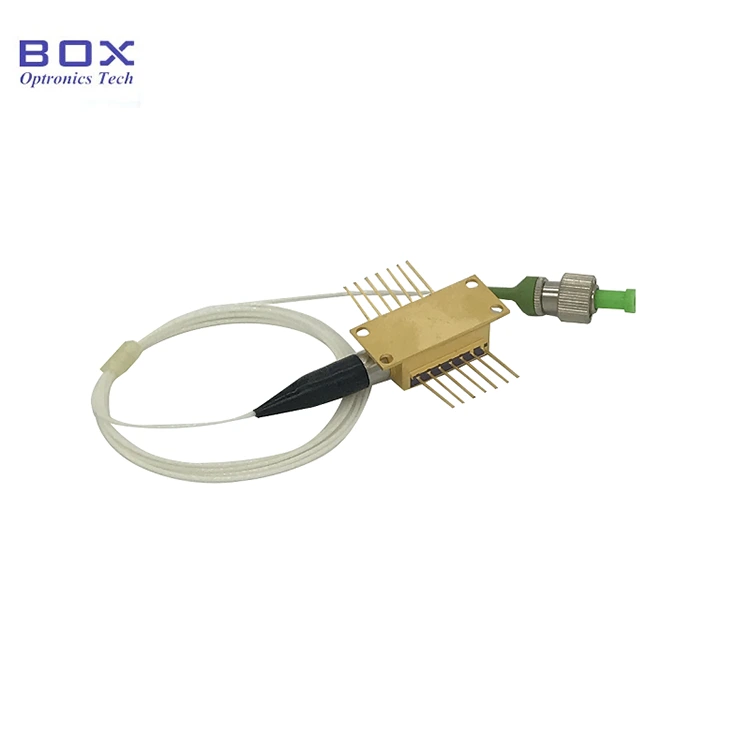

ນີ້ແມ່ນ 660nm FP Butterfly Laser Diode ທີ່ມີ 14-pin ຊຸດ butterfly. ມັນເປັນ Fabry-Perot Laser Diode. ມັນມີພະລັງງານສູງເຖິງ 30mW ພະລັງງານຜົນຜະລິດແລະ TEC ແລະເຄື່ອງເຮັດຄວາມຮ້ອນໃນຕົວ. ປະເພດເສັ້ນໄຍສາມາດເປັນ SM630-HP ເສັ້ນໄຍ. ຊຸດໂມດູນ / Benchtop ທີ່ມີວົງຈອນໄດເວີແມ່ນທາງເລືອກ. Optical ເສັ້ນໃຍແມ່ນອ່ອນເພຍ; ຢ່າດຶງສ່ວນປະກອບໂດຍໃຊ້ເສັ້ນໄຍ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
λC |
CW, 25 ℃ |
650 |
660 |
670 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
PF |
- |
30 |
- |
- |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
25℃ |
- |
40 |
90 |
mA |
|
ປະຈຸບັນປະຕິບັດງານ |
IOP |
CW |
- |
122 |
250 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
25℃ |
- |
2.4 |
2.5 |
V |
|
ຕິດຕາມປັດຈຸບັນ |
IMON |
VRM=5V |
50 |
- |
1500 |
μA |
|
MPD ກະແສມືດ |
ID |
VRM=5V |
- |
- |
50 |
μA |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-ຄ່າ |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM 630-HP ເສັ້ນໄຍ pigtail;
● ພະລັງງານຜົນຜະລິດ CW ເຖິງ 30mW;
● 14-pin ຊຸດ BTF ກັບ TEC, thermistor;
● ເບິ່ງເຫັນໄຟສີແດງ.
● ເຕັກໂນໂລຊີຊີວະພາບ;
● ການປິ່ນປົວທາງການແພດ;
● ເຄື່ອງມື optical.

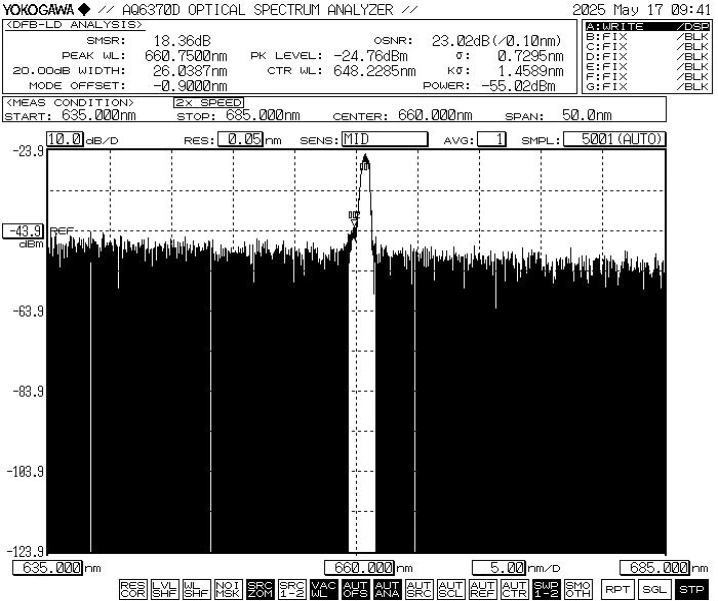

● ສະເປກຕຣາປົກກະຕິ:
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
660nm FP Butterfly Laser Diode |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
* ອຸປະກອນ Standalone; ບໍ່ມີໄດເວີໃນຕົວ (ຊຸດໂມດູນທີ່ມີໄດເວີ ວົງຈອນແມ່ນທາງເລືອກ).
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP laser diode |
F488:488nm F520: 520nm F532:532nm F660: 660nm F785:785nm F850:850nm F1064:1064nm |
30:30mW ປັບແຕ່ງ |
SM: ໂໝດດຽວ PM: Polarization ການຮັກສາ
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ເຂັມສູບ |
ຕົວຢ່າງ: BBLD-F660-30SM-FA
(ຂໍ້ມູນການສັ່ງຊື້: 660nm FP Butterfly Laser Diode, ຜົນຜະລິດ 30mW ພະລັງງານ, ມີເສັ້ນໄຍ SM, ຕົວເຊື່ອມຕໍ່ FC/APC, ປັ໊ມ PIN).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ເມື່ອປະຕິບັດການ, ອຸປະກອນນີ້ປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ; ເຮັດ ຢ່າແນມເບິ່ງໜ້າເສັ້ນໄຍໂດຍກົງ, ເພາະວ່າການກະທຳດັ່ງກ່າວອາດເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
● ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive; ດັ່ງນັ້ນ, ການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດ ມາດຕະການປ້ອງກັນຕ້ານ static ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຕ້ອງໄດ້ຮັບການລະມັດລະວັງເພື່ອປ້ອງກັນ ການສະຫນອງພະລັງງານເພີ່ມຂຶ້ນ, ເນື່ອງຈາກວ່າຄວາມລົ້ມເຫຼວທີ່ຈະເຮັດແນວນັ້ນອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບ ອຸປະກອນ (ເຊັ່ນ: ການຮັບປະກັນອຸປະກອນທີ່ເຫມາະສົມດິນແລະໃສ່ເຄື່ອງຕ້ານການສະຖິດ ສາຍແຂນ).
● ກວດສອບຄວາມຫມັ້ນຄົງຂອງວົງຈອນການເຮັດວຽກຂອງຜະລິດຕະພັນເພື່ອປ້ອງກັນ ຄວາມເສຍຫາຍທີ່ເກີດຈາກກະແສກໍາມະຈອນ.
● ເມື່ອໃຊ້ອຸປະກອນ, ຍຶດໝັ້ນກັບແຮງດັນຂອງການເຮັດວຽກ ແລະ ໄລຍະປັດຈຸບັນທີ່ລະບຸໄວ້ໃນແຜ່ນຂໍ້ມູນ. ຕົວກໍານົດການທີ່ສໍາຄັນ - ລວມທັງ Ith (Threshold Current), Iop max (ກະແສໄຟຟ້າສູງສຸດ), Vop max (ສູງສຸດ ແຮງດັນທີ່ເຮັດວຽກ), ແລະ λc (Center Wavelength)—ຄວນອ້າງອີງ ໂດຍສະເພາະໃນບົດລາຍງານການທົດສອບທີ່ສະຫນອງໃຫ້ໃນເວລາທີ່ການຂົນສົ່ງ. ໝາຍເຫດ: ການດໍາເນີນງານນອກເຫນືອການຈັດອັນດັບສູງສຸດຢ່າງແທ້ຈິງອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຢ່າງຖາວອນກັບ ອຸປະກອນ.
● ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ ເກີນ 260 ° C, ແລະເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ໂດຍສະເພາະ ຕ້ອງເອົາໃຈໃສ່ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ໄດ້ ອຸປະກອນຕ້ອງຢູ່ໃນສະພາບທີ່ບໍ່ມີພະລັງງານ, ແລະທາດເຫຼັກ soldering ຕ້ອງເຫມາະສົມ ຮາກຖານ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນ ໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.

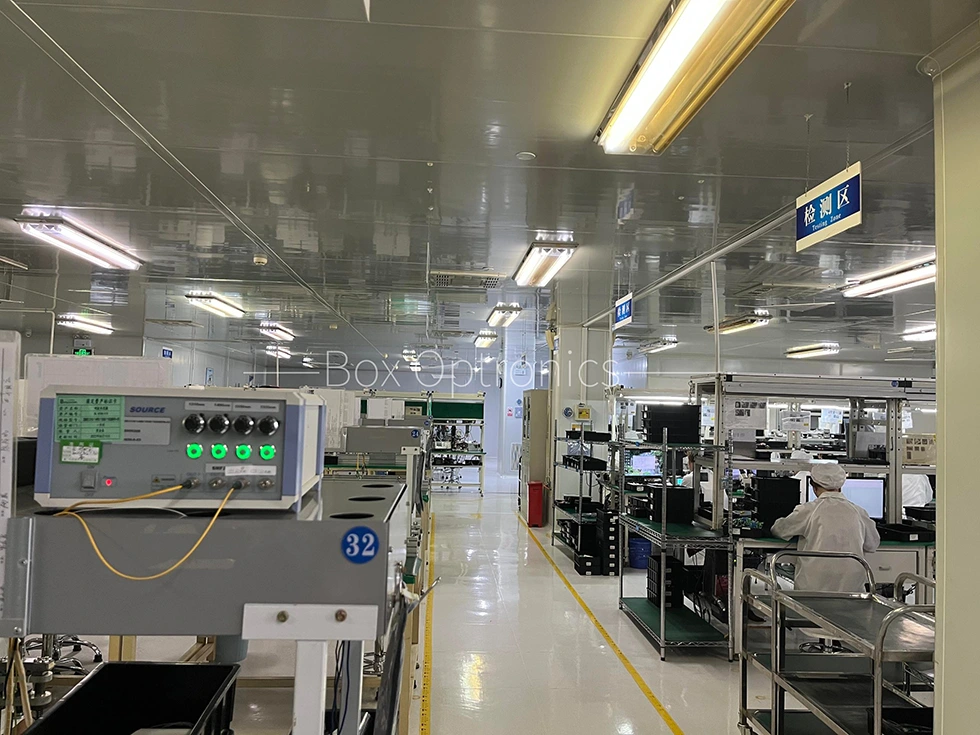

ການຜະລິດທີ່ແທ້ຈິງ ສາຍ
