1. ການນໍາສະເຫນີຂອງ 785nm FP Butterfly Laser Diode
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນແລະໃບທົດສອບ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ

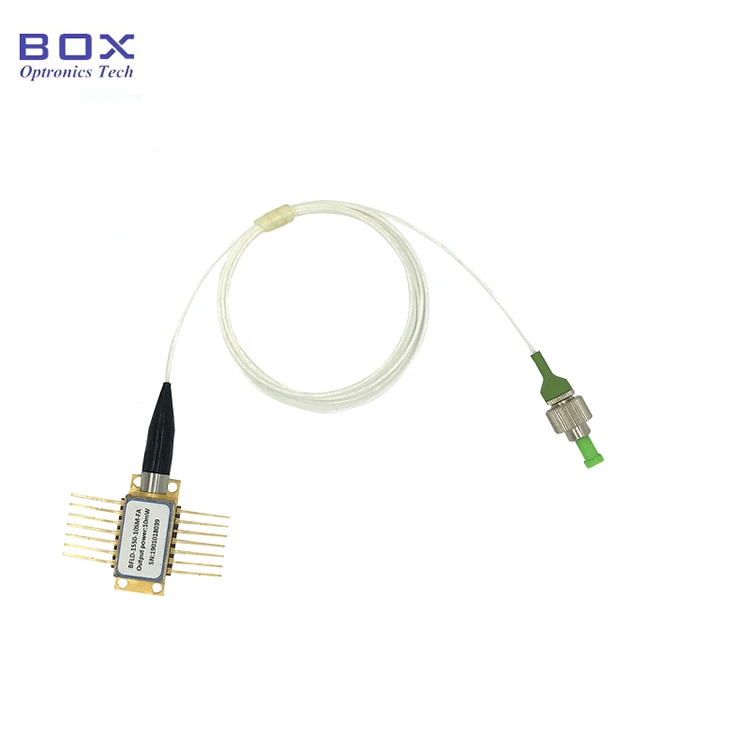

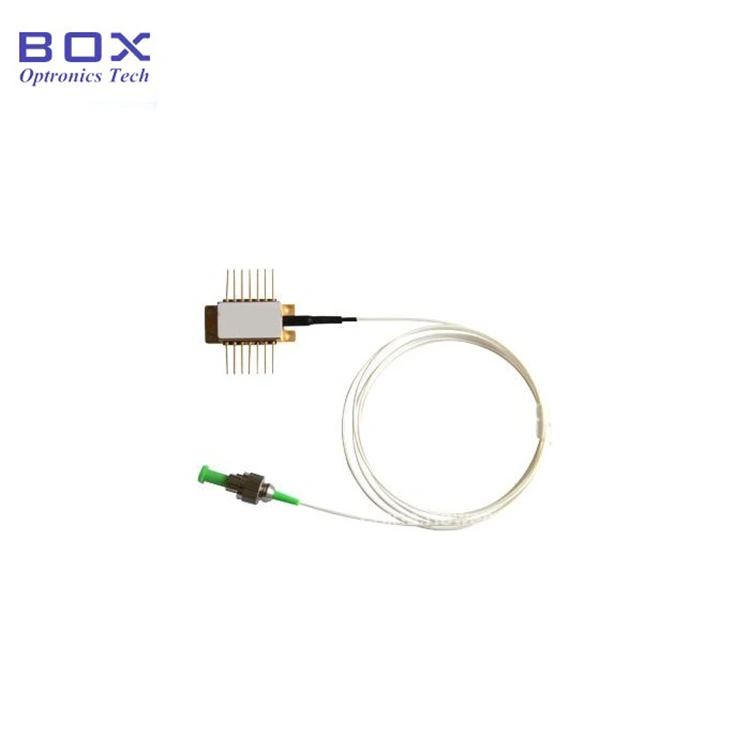

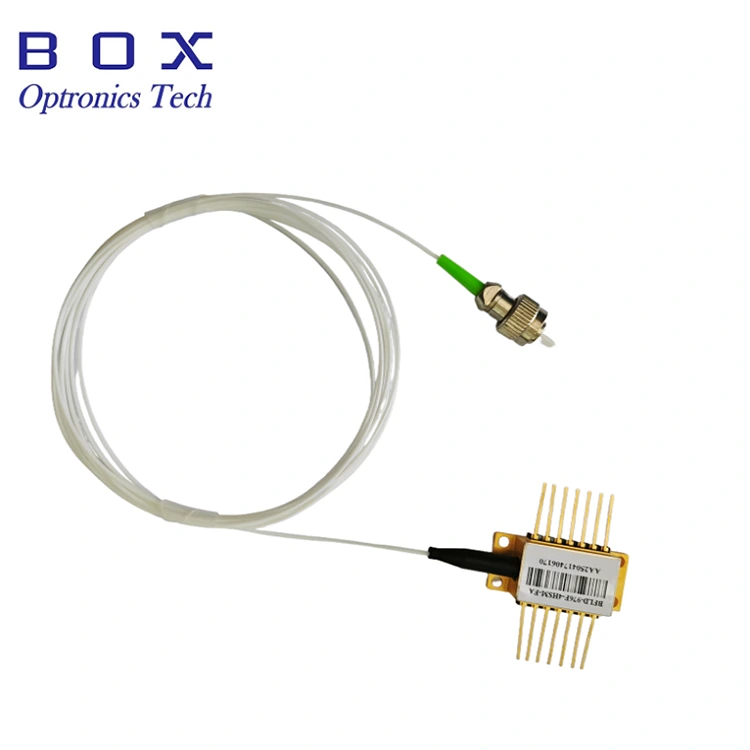

ນີ້ແມ່ນ 785nm FP Butterfly Laser Diode, ສະແດງໃຫ້ເຫັນເຖິງ ເຖິງ 30mW ພະລັງງານຜົນຜະລິດ. ປະເພດເສັ້ນໄຍສາມາດເປັນ SM785-HP ຫຼື PM780-HP, ແລະປະສົມປະສານ TEC, ຕິດຕາມ photodiode, ແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມ. ໄດ້ ທໍ່ປ້ອງກັນ 900um ແລະຕົວເຊື່ອມຕໍ່ FC/APC ແມ່ນທາງເລືອກ. ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ເກີນ 260 ° C, ແລະເວລາ soldering ບໍ່ຄວນເກີນ 10 ວິນາທີ. ຊຸດໂມດູນ / Benchtop ທີ່ມີວົງຈອນໄດເວີ, ພະລັງງານຜົນຜະລິດ 50mW, ສາມາດໃຊ້ໄດ້.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
λC |
CW, 25 ℃ |
780 |
785 |
790 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
PF |
- |
30 |
- |
- |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
25℃ |
- |
30 |
45 |
mA |
|
ປະຈຸບັນປະຕິບັດງານ |
IOP |
CW |
- |
150 |
200 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
25℃ |
- |
1.9 |
2.2 |
V |
|
ຕິດຕາມປັດຈຸບັນ |
IMON |
VRM=5V |
1 |
5 |
10 |
μA |
|
MPD ກະແສມືດ |
ID |
VRM=5V |
- |
- |
50 |
μA |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-ຄ່າ |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM785-HP ຫຼືເສັ້ນໄຍ PM780-HP;
● ພະລັງງານອອກ ເຖິງ 30mW;
● 14-pin ຊຸດ BTF ກັບ TEC, thermostor, ແລະ ຕິດຕາມກວດກາ PD.
● ແຫຼ່ງແສງ;
● ການຮັບຮູ້ໃຍແກ້ວນໍາແສງ ລະບົບ;
● ການປຸງແຕ່ງວັດສະດຸ.

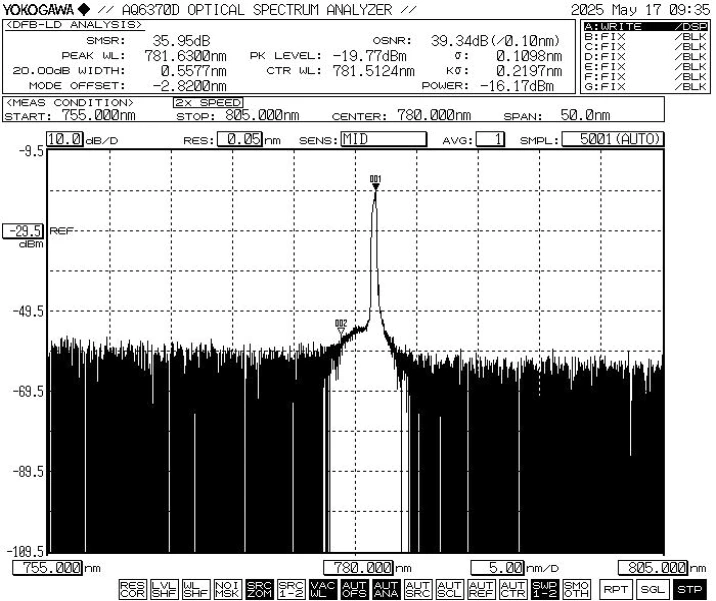

● spectrum ປົກກະຕິ: 785nm, WL ຄວາມທົນທານ +/-10nm.

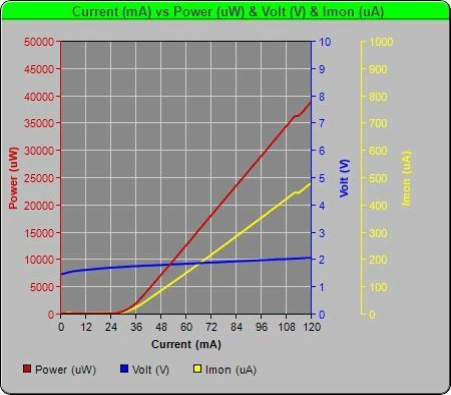

● PIV-785nm 30mW FP Butterfly Laser Diode

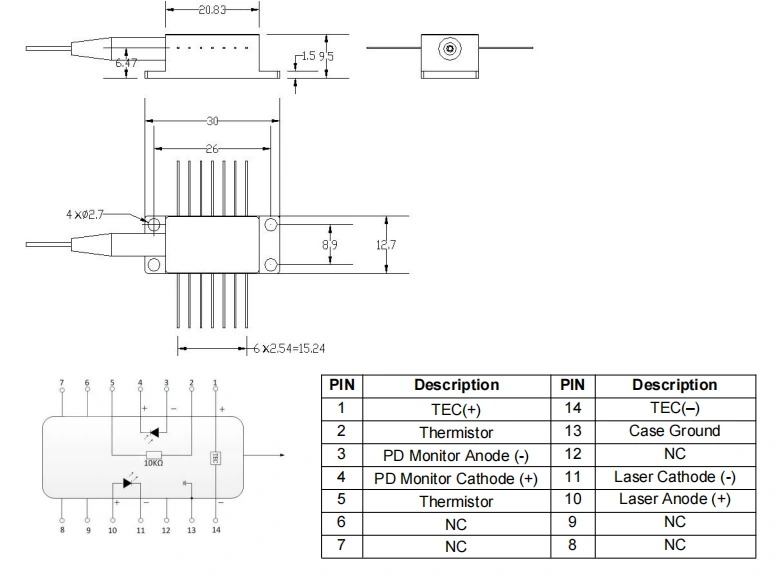

● ການແຕ້ມຊຸດ&ຄຳນິຍາມ PIN-OUT(Unit:mm)-785nm FP Butterfly Laser Diode
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
785nm FP Butterfly Laser Diode |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
* ອຸປະກອນ Standalone; ບໍ່ມີໄດເວີໃນຕົວ (ຊຸດໂມດູນທີ່ມີໄດເວີ ວົງຈອນແມ່ນທາງເລືອກ).
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-FXXX |
-XX |
XX |
-XX |
X |
|
FP laser diode |
F488:488nm F520: 520nm F532:532nm F660: 660nm F785:785nm F850:850nm F1064:1064nm |
30:30mW ປັບແຕ່ງ |
SM: ໂໝດດຽວ PM: Polarization ການຮັກສາ
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ເຂັມສູບ |
ຕົວຢ່າງ: BBLD-F785-30SM-FA
(ຂໍ້ມູນການສັ່ງຊື້: 785nm FP Butterfly Laser Diode, ຜົນຜະລິດ 30mW ພະລັງງານ, ເສັ້ນໄຍ SM Hi780, ຕົວເຊື່ອມຕໍ່ FC/APC, ປັກໝຸດ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ອັນຕະລາຍຈາກລັງສີເລເຊີ:ເມື່ອອຸປະກອນ ແມ່ນຢູ່ໃນການດໍາເນີນງານ, ມັນປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ. ຢ່າເບິ່ງໂດຍກົງ ໃບໜ້າຂອງເສັ້ນໄຍ, ເພາະວ່ານີ້ອາດຈະເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
● ການປົກປ້ອງ ESD: ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive. ສະນັ້ນ, ຕ້ອງມີມາດຕະການປ້ອງກັນສະຖິດຢ່າງເຄັ່ງຄັດ ຈະຖືກປະຕິບັດຕາມໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຄວນລະມັດລະວັງເພື່ອປ້ອງກັນການເກີດກະແສໄຟຟ້າ, ເນື່ອງຈາກການລົ້ມເຫຼວ ອາດຈະສົ່ງຜົນໃຫ້ອຸປະກອນເສຍຫາຍຖາວອນ (ເຊັ່ນ: ຮັບປະກັນອຸປະກອນທີ່ເຫມາະສົມ ພື້ນດິນແລະໃສ່ສາຍ wrist ຕ້ານ static).
● Fiber ແລະການຈັດການອຸປະກອນ: Optical ເສັ້ນໃຍແມ່ນມີຄວາມອ່ອນແອ. ຢ່າດຶງອຸປະກອນໂດຍໃຊ້ເສັ້ນໄຍ. ເມື່ອໃສ່ຫຼື ຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນຫຼືດຶງໃສ່ ແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນທີ່ມີຕົວເຊື່ອມຕໍ່, ຮັບປະກັນວ່າທັງອຸປະກອນ ແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຖືກຍົກຂຶ້ນພ້ອມໆກັນ ໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● Pin Soldering Requirements: ຖ້າ pins ຈໍາເປັນຕ້ອງໄດ້ soldered, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ເກີນ 260 ° C, ແລະ ເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ເອົາໃຈໃສ່ໂດຍສະເພາະກັບ ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ອຸປະກອນຈະຕ້ອງຢູ່ໃນ unpowered ລັດ, ແລະທາດເຫຼັກ soldering ຕ້ອງໄດ້ຮັບການຮາກຖານຢ່າງຖືກຕ້ອງ.
● ການປະຕິບັດການເປີດໄຟ: ໃນລະຫວ່າງການເປີດເຄື່ອງ ຂະບວນການ, ຢ່າໃຊ້ກະແສໄຟຟ້າສູງໂດຍກົງ, ເພາະວ່ານີ້ອາດຈະທໍາລາຍຊິບ. ແທນທີ່ຈະ, ພະລັງງານອຸປະກອນໃນລະດັບປະຈຸບັນໃກ້ກັບເກນຂອງຊິບ, ແລະ ຫຼັງຈາກນັ້ນ, ຄ່ອຍໆເພີ່ມປະຈຸບັນໃນເທື່ອລະຫນ້ອຍຈົນກ່ວາລະດັບທີ່ຕ້ອງການ ບັນລຸໄດ້.
● ລຳດັບການທຳຄວາມເຢັນ ແລະພະລັງງານ: ກ່ອນ ເປີດເຄື່ອງປະກອບທັງໝົດ, ທຳອິດເປີດໃຊ້ເຄື່ອງເຮັດຄວາມເຢັນ, ຈາກນັ້ນດຳເນີນການຕໍ່ incremental power - ເຖິງຂັ້ນຕອນເພື່ອປ້ອງກັນບໍ່ໃຫ້ chip overheating ແລະ overload.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
