1mm InGaAs PIN Photodiode TO46

Box Optronics ສະໜອງ 1mm InGaAs PIN Photodiode TO46, ອອກແບບມາເພື່ອກວດຫາອິນຟາເຣດທີ່ມີຄວາມອ່ອນໄຫວສູງໃນທົ່ວແຖບຄວາມຍາວ 900nm ຫາ 1650nm. ມີການຕອບສະໜອງສູງ (ປະເພດ 0.95A/W ທີ່ 1550nm), ກະແສມືດຕໍ່າ ແລະ ຄວາມຈຸຕໍ່າ. ບັນຈຸຢູ່ໃນໂລຫະ TO46 ທີ່ມີຄວາມຫນາແຫນ້ນ, ຜະນຶກເຂົ້າກັນໄດ້ດ້ວຍປ່ອງຢ້ຽມຮາບພຽງ, photodiode ສະຫນອງການດໍາເນີນງານໃນໄລຍະຍາວທີ່ເຊື່ອຖືໄດ້ໃນໄລຍະອຸນຫະພູມທີ່ຂະຫຍາຍຈາກ -40 ° C ຫາ +85 ° C. ເຫມາະສໍາລັບການເຊື່ອມໂຍງເຂົ້າໃນເຄື່ອງວັດແທກພະລັງງານແສງ, ເຄື່ອງມືທົດສອບ, ແລະລະບົບການສື່ສານໃຍແກ້ວນໍາແສງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Product Overview-1mm InGaAs PIN Photodiode TO46

1mm InGaAs PIN Photodiode (Model BPD-1STO46B-FW) ຈາກ Box Optronics ເປັນເຄື່ອງກວດຈັບພາບ InGaAs ທີ່ມີປະສິດທິພາບສູງທີ່ອອກແບບມາສໍາລັບຄໍາຮ້ອງສະຫມັກການກວດສອບໃກ້ອິນຟາເຣດ (NIR). ດ້ວຍໂຄງສ້າງ PIN diode, ມັນປ່ຽນພະລັງງານແສງທີ່ເກີດຈາກເຫດການໃນຊ່ວງໄລຍະຄວາມຍາວຄື້ນ 900–1650nm ໃຫ້ເປັນກະແສ photocurrent ອັດຕາສ່ວນທີ່ມີຄວາມເປັນເສັ້ນ ແລະ ຄວາມອ່ອນໄຫວສູງ. ມີພື້ນທີ່ເຄື່ອນໄຫວທີ່ມີເສັ້ນຜ່າສູນກາງ 1 ມມ. ບັນຈຸຢູ່ໃນກະປ໋ອງໂລຫະ hermetic TO46 ທີ່ມີປ່ອງຢ້ຽມ optical ແປ, photodiode ແມ່ນແຂງແຮງກົນຈັກ, ຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງໃນຄວາມຕ້ອງການອຸດສາຫະກໍາແລະຫ້ອງທົດລອງ. ຄຸນລັກສະນະເຫຼົ່ານີ້ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ດີເລີດສໍາລັບການຕິດຕາມກວດກາພະລັງງານ optical, ການວັດແທກການທົດສອບເສັ້ນໄຍ optic, ການກວດສອບ laser, ແລະ NIR spectroscopy.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ-1mm InGaAs PIN Photodiode TO46

• ເສັ້ນຜ່າສູນກາງພື້ນທີ່ນຳໃຊ້: 1mm ສຳລັບການເກັບກຳແສງຢ່າງມີປະສິດທິພາບ

• ໄລຍະການຕອບສະໜອງຄວາມກວ້າງຂອງແສງ: 900nm ຫາ 1650nm

• ການຕອບສະໜອງສູງ: 0.9A/W ປົກກະຕິຢູ່ທີ່ 1310nm, 0.95A/W ທີ່ 1550nm

• ກະແສຄວາມມືດຕໍ່າສຸດ, ຄວາມຈຸຂອງທາງແຍກຕໍ່າ

• ຄວາມໜ້າເຊື່ອຖືສູງ ແລະ ຄວາມໝັ້ນຄົງໃນໄລຍະຍາວ

• ຊຸດໂລຫະປ່ອງຮາບພຽງ TO46 Hermetic

• ການຕັ້ງຄ່າມາດຕະຖານ TO-CAN ເພື່ອຕິດຕັ້ງງ່າຍ

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ-1mm InGaAs PIN Photodiode TO46

• ເຄື່ອງວັດແທກພະລັງງານແສງ ແລະໂມດູນຕິດຕາມພະລັງງານແສງ

• ອຸປະກອນທົດສອບ ແລະວັດແທກ Fiber optic

• ການກວດຫາສັນຍານແສງ ແລະການຕິດຕາມພະລັງງານໃນລະບົບໂທລະຄົມ

• ເຄື່ອງມືການວິເຄາະ ແລະ ກ້ອງວົງຈອນປິດໃກ້ອິນຟາເຣດ (NIR).

• ລະບົບກວດສອບ ແລະຄວບຄຸມພະລັງງານດ້ວຍເລເຊີ

• ການປັບຕົວຫຼຸດແສງແສງແລະການປັບລັກສະນະ

• ການຄົ້ນຄວ້າ ແລະການພັດທະນາໃນຫ້ອງທົດລອງໂຟໂຕນິກ

• ການເຊື່ອມໂຍງໂມດູນແສງ ແລະການພັດທະນາລະບົບຍ່ອຍຂອງໂຟໂຕນິກ

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການ-1mm InGaAs PIN Photodiode TO46

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ (TC = 25°C)

ພາລາມິເຕີ	ສັນຍາລັກ	ຄະແນນ	ໜ່ວຍ
ແຮງດັນ Reverse	VRmax	20	V
ອຸນຫະພູມກໍລະນີປະຕິບັດງານ	ເທິງ	-40 ~ +85	°C
ອຸນຫະພູມການເກັບຮັກສາ	TST	-55 ~ +120	°C

ຄຸນລັກສະນະທາງແສງໄຟຟ້າ (TC = 25°C)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ເສັ້ນຜ່າສູນກາງພື້ນທີ່ເຄື່ອນໄຫວ	φ	-	-	1	-	ມມ
ຂອບເຂດ Spectral	λ	-	900	-	1650	ນມ
ການຕອບສະໜອງ @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
ການຕອບສະຫນອງ @ 1550nm	R	VR = -5V	-	0.95	-	A/W
ປະຕິບັດການແຮງດັນ Reverse	VR	-	-	-5	-	V
ກະແສມືດ	ID	VR = -5V	-	1.5	5.0	ນ
Junction Capacitance	C	VR = -5V, f = 1MHz	-	50	80	pF
ແບນວິດ 3dB	BW	VR = 0V, RL = 50Ω	-	40	-	MHz

Product Details-1mm InGaAs PIN Photodiode TO46

InGaAs PIN Photodiode ແມ່ນຫຍັງ?

InGaAs PIN photodiode ແມ່ນເຄື່ອງກວດຈັບ semiconductor ຄວາມອ່ອນໄຫວສູງທີ່ອອກແບບມາເພື່ອກວດຈັບແສງໃກ້ອິນຟາເຣດ (NIR). ອີງໃສ່ໂຄງສ້າງ P-I-N semiconductor, ມັນປ່ຽນ photons ເຫດການເຂົ້າໄປໃນ photocurrent ທີ່ມີເສັ້ນແລະສະຖຽນລະພາບທີ່ດີເລີດ.

ປະຕິບັດການຈາກ 900nm ຫາ 1700nm, InGaAs photodiodes ສະຫນອງການຕອບສະຫນອງສູງໃນທົ່ວແຖບການສື່ສານ optical ແລະພາກພື້ນ SWIR, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການທົດສອບເສັ້ນໄຍ optic, ການກວດສອບພະລັງງານ optical, spectroscopy, ແລະຄໍາຮ້ອງສະຫມັກການຮັບຮູ້.

ພື້ນທີ່ເຄື່ອນໄຫວ 1mm ສະຫນອງຄວາມສາມາດໃນການເກັບກໍາແສງສະຫວ່າງທີ່ເພີ່ມຂຶ້ນແລະການປັບປຸງຄວາມທົນທານຂອງການເຊື່ອມຕໍ່, ສະຫນອງຄວາມສົມດຸນທີ່ດີເລີດລະຫວ່າງຄວາມອ່ອນໄຫວ, ຄວາມຍືດຫຍຸ່ນໃນການຈັດຕໍາແຫນ່ງ, ແລະຄວາມໄວໃນການກວດສອບ.

ຈຸດເດັ່ນປະສິດທິພາບ-1mm InGaAs PIN Photodiode TO46

• ການຕອບສະໜອງສູງ & ປະສິດທິພາບ Quantum

• ກະແສມືດຕໍ່າສຸດ

• ຄວາມຈຸຕໍ່າ ແລະ ການຕອບສະໜອງໄວ

• ການປົກຫຸ້ມຂອງສາຍຕາກວ້າງ

• ຊຸດ Hermetic TO46

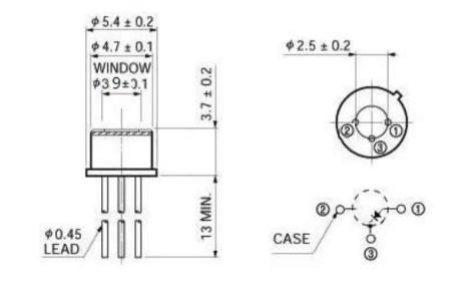

Package Dimensions and Pin Definition-1mm InGaAs PIN Photodiode TO46

ປະເພດຊຸດ: TO46 Hermetic Metal Can, Flat Window (TO-CAN 3-pin)

ເສັ້ນຜ່າສູນກາງສາມາດ: φ5.4 ± 0.2mm (ນອກ), φ4.7 ± 0.1mm (ພາຍໃນ)

ເສັ້ນຜ່າສູນກາງປ່ອງຢ້ຽມ: φ3.9 ± 0.1mm

Pin Configuration (ມຸມລຸ່ມ): Pin 1 = Anode (P-side), Pin 2 = Case (GND), Pin 3 = Cathode (N-side)

ຂໍ້ມູນການສັ່ງຊື້

ນາມສະກຸນ

BPD - X X TO XX - X - X

ຕົວຢ່າງ: BPD-1STO46B-FW

ພາກສະຫນາມ	ລະຫັດ	ລາຍລະອຽດ
ຊຸດຜະລິດຕະພັນ	BPD	ຊຸດ Photodiode ກ່ອງ
ຂະໜາດພື້ນທີ່ເຄື່ອນໄຫວ	1ສ	1S = ເສັ້ນຜ່າສູນກາງ 1mm (2S = 2mm, 3S = 3mm, 5S = 5mm)
ປະເພດແພັກເກດ	TO46	TO46 = TO46 ຊຸດ (TO5=TO5)
ປະເພດ PIN	B	B =B ປະເພດ pin-out
ປະເພດປ່ອງຢ້ຽມ	FW	FW = ປ່ອງຢ້ຽມແປ

ແຜ່ນຂໍ້ມູນ-1mm InGaAs PIN Photodiode TO46

ແຜ່ນຂໍ້ມູນ

ເວລານໍາ

• ຫົວໜ່ວຍມາດຕະຖານ (ແບບໃນສະຕັອກ): 3-5 ມື້ເຮັດວຽກ

• ການຜະລິດມາດຕະຖານ: 10-15 ມື້ເຮັດວຽກ

• ການສັ່ງຊື້ປະລິມານ: ກະລຸນາຕິດຕໍ່ສໍາລັບຕາຕະລາງການຜະລິດ

• ການຂົນສົ່ງລະຫວ່າງປະເທດ: ~5 ມື້ເຮັດວຽກ (DHL/UPS/FedEx express)

• ການບໍລິການແບບເລັ່ງດ່ວນ: ມີໃຫ້ຕາມການຮ້ອງຂໍ

ບັນທຶກການເຮັດວຽກ ແລະການຈັດການ-1mm InGaAs PIN Photodiode TO46

• Photodiodes ແມ່ນອຸປະກອນທີ່ລະອຽດອ່ອນໃນການໄຫຼ electrostatic (ESD) — ໃຊ້ການປົກປ້ອງ ESD ທີ່ຖືກຕ້ອງສະເໝີ

• ຫຼີກເວັ້ນການສໍາຜັດກັບສາຍນໍາໂດຍກົງດ້ວຍນິ້ວມືເປົ່າເພື່ອປ້ອງກັນການປົນເປື້ອນ ແລະຄວາມເສຍຫາຍ ESD

• ເກັບຮັກສາອຸປະກອນທີ່ບໍ່ໄດ້ໃຊ້ໄວ້ໃນເຄື່ອງຫຸ້ມຫໍ່ທີ່ປອດໄພ ESD ຫຼືຖາດ conductive ເພື່ອປ້ອງກັນຄວາມເສຍຫາຍຂອງກະແສໄຟຟ້າສະຖິດ.
