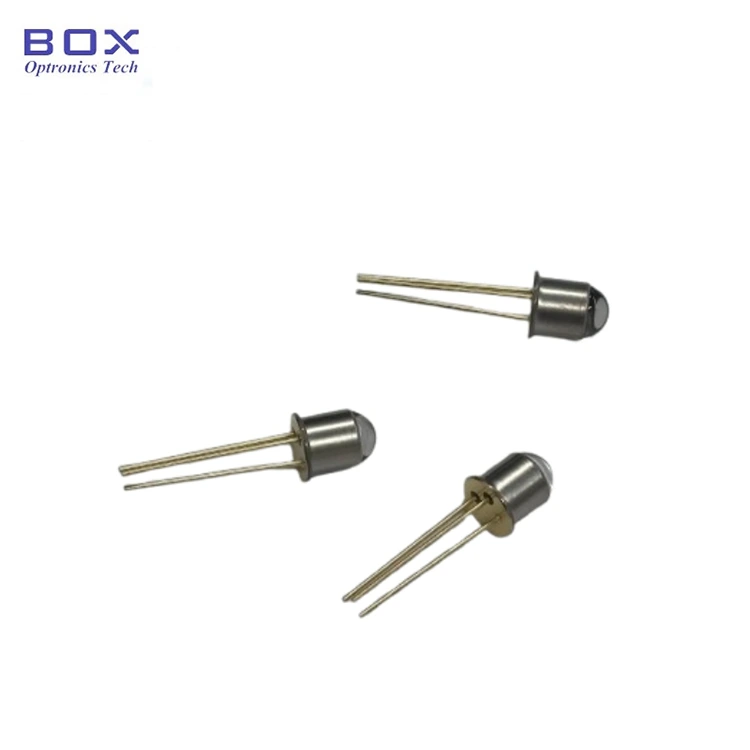

1mm Active Area InGaAs PIN Photodiode

Box Optronics ສະໜອງ 1mm Active Area InGaAs PIN Photodiode ໃນຊຸດ TO-46 hermetic (Models: BPD-1STO46B-BL with ball lens and BPD-1STO46B-FW with flat window). ມີເສັ້ນຜ່າສູນກາງ 1 ມມ InGaAs ພື້ນທີ່ຮັບແສງ, ການຕອບສະ ໜອງ ກວ້າງຈາກ 900nm ຫາ 1650nm, ການຕອບສະ ໜອງ ສູງ, ກະແສມືດຕໍ່າ, ແລະຄວາມຈຸຂອງຈຸດເຊື່ອມຕໍ່ຕໍ່າ ສຳ ລັບການວັດແທກໃກ້ອິນຟາເຣດແລະການຕິດຕາມການໃຊ້ງານ. ຊຸດ coaxial pigtail ຍັງເປັນທາງເລືອກ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ພາບລວມຂອງຜະລິດຕະພັນ - 1mm Active Area InGaAs PIN Photodiode

1mm Active Area InGaAs PIN Photodiode (Models: BPD-1STO46B-BL ແລະ BPD-1STO46B-FW) ຈາກ Box Optronics ເປັນຕົວກວດຈັບ InGaAs PIN ທີ່ມີຄວາມອ່ອນໄຫວສູງ, ຂະໜາດກະທັດຮັດ, ອອກແບບມາເພື່ອກວດຈັບແສງອິນຟາເຣດໃນໄລຍະຄື້ນ 900nm ຫາ 1650nm. ດ້ວຍພື້ນທີ່ການເຄື່ອນໄຫວທີ່ມີເສັ້ນຜ່າກາງ 1 ມມ, ມັນສະຫນອງການປະສົມປະສານທີ່ສົມດູນຂອງຄວາມສາມາດໃນການເກັບລວບລວມແສງສະຫວ່າງ, ຄວາມທົນທານຂອງຄູ່, ແລະການປະຕິບັດການຊອກຄົ້ນຫາສໍາລັບການວັດແທກພະລັງງານ optical, ເຄື່ອງມືໃຍແກ້ວນໍາແສງ, ແລະຄໍາຮ້ອງສະຫມັກຕິດຕາມກວດກາ optical.

ການຕັ້ງຄ່າແພັກເກັດ TO46 ສອງອັນແມ່ນມີຢູ່: BPD-1STO46B-BL ທີ່ມີປ່ອງຢ້ຽມເລນບານສໍາລັບການປັບປຸງປະສິດທິພາບການເຊື່ອມໂລຫະທີ່ມີສັນຍານ optical ທີ່ສຸມໃສ່ຫຼືເສັ້ນໄຍ, ແລະ BPD-1STO46B-FW ທີ່ມີປ່ອງຢ້ຽມຮາບພຽງສໍາລັບການຊອກຄົ້ນຫາ optical ພື້ນທີ່ຫວ່າງແລະຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການໂຕ້ຕອບ optical ແບບແຜນ. ທັງສອງລຸ້ນປະກອບດ້ວຍການຫຸ້ມຫໍ່ໂລຫະ hermetic TO46 ສໍາລັບການດໍາເນີນງານໄລຍະຍາວທີ່ເຊື່ອຖືໄດ້.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ-1mm Active Area InGaAs PIN Photodiode

· ເສັ້ນຜ່າສູນກາງພື້ນທີ່ເຄື່ອນໄຫວ 1 ມມ

· ໄລຍະການຕອບສະໜອງດ້ານສະເປກກວ້າງ: 900nm-1650nm

· ການຕອບສະໜອງສູງ: 0.9A/W ປົກກະຕິຢູ່ທີ່ 1310nm, 0.95A/W ທີ່ 1550nm

· ກະແສໄຟຟ້າມືດຕໍ່າ ແລະ ຄວາມຈຸຂອງທາງແຍກຕ່ຳ

· ຊຸດໂລຫະ hermetic TO46 ຫນາແຫນ້ນ

· ສອງທາງເລືອກປ່ອງຢ້ຽມ: ເລນບານ (BL) ສໍາລັບການປັບປຸງປະສິດທິພາບການເຊື່ອມ, ປ່ອງຢ້ຽມແປ (FW) ສໍາລັບການກວດສອບພື້ນທີ່ຫວ່າງ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ-1mm Active Area InGaAs PIN Photodiode

· ເຄື່ອງວັດແທກພະລັງງານແສງ ແລະລະບົບຕິດຕາມພະລັງງານແສງ

· ອຸປະກອນທົດສອບ ແລະວັດແທກເສັ້ນໃຍແສງ

· EDFA ແລະ ການກວດສອບພະລັງງານເຄື່ອງຂະຫຍາຍສຽງ

· NIR spectroscopy ແລະລະບົບການຮັບຮູ້ແສງ

· ແອັບພລິເຄຊັນກວດຈັບແສງພື້ນທີ່ຫວ່າງ

· ການປັບແຕ່ງອົງປະກອບທາງແສງແລະການປັບທຽບ

· ເຄື່ອງມື Photonics ແລະການເຊື່ອມໂຍງ OEM

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ -1mm Active Area InGaAs PIN Photodiode

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ (TC = 25°C)

ພາລາມິເຕີ	ສັນຍາລັກ	ຄະແນນ	ໜ່ວຍ
ແຮງດັນ Reverse	VRmax	20	V
ອຸນຫະພູມກໍລະນີປະຕິບັດງານ	ເທິງ	-40 ~ +85	°C
ອຸນຫະພູມການເກັບຮັກສາ	TST	-55 ~ +120	°C

ຄຸນລັກສະນະທາງແສງໄຟຟ້າ (TC = 25°C)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ເສັ້ນຜ່າສູນກາງພື້ນທີ່ເຄື່ອນໄຫວ	φ	-	-	1	-	ມມ
ຊ່ວງການຕອບສະໜອງ Spectral	λ	-	900	-	1650	ນມ
ການຕອບສະຫນອງຢູ່ທີ່ 1310nm	R	-	0.85	0.9	-	A/W
ການຕອບສະຫນອງຢູ່ທີ່ 1550nm	R	-	-	0.95	-	A/W
ແຮງດັນປະຕິບັດງານ	V	VR = -5V	-	-	-5	V
ກະແສມືດ	ID	VR = -5V	-	1.5	5.0	ນ
Junction Capacitance	C	VR = -5V, f = 1MHz	-	50	80	pF
ແບນວິດ 3dB	ບ	VR = 0V, RL = 50Ω	-	40	-	MHz

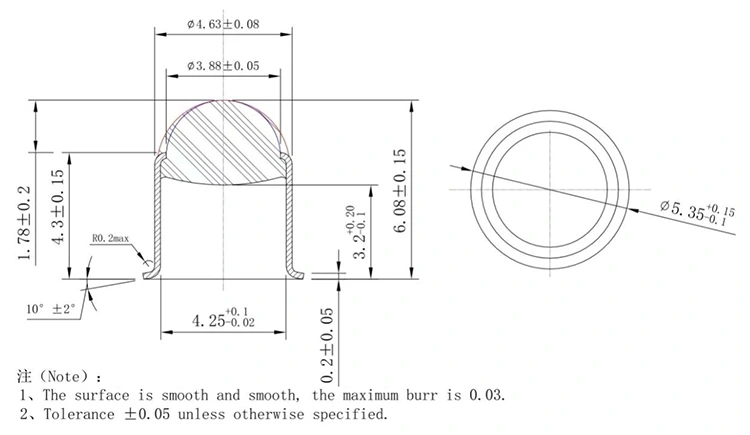

Package ແລະ Pin Definition -1mm Active Area InGaAs PIN Photodiode

ປະເພດຊຸດ: TO46 Hermetic Metal Package

ເລນບານ:

ປ່ອງຢ້ຽມແປ:

ຂໍ້ມູນການສັ່ງຊື້ -1mm Active Area InGaAs PIN Photodiode

ນາມສະກຸນ

BPD - X X TO XX - X - X

ຕົວຢ່າງ: BPD-1STO46B-FW

ພາກສະຫນາມ	ລະຫັດ	ລາຍລະອຽດ
ຊຸດຜະລິດຕະພັນ	BPD	ຊຸດ Photodiode ກ່ອງ
ຂະໜາດພື້ນທີ່ເຄື່ອນໄຫວ	1ສ	1S = ເສັ້ນຜ່າສູນກາງ 1mm (1S = 1mm, 2S = 2mm, 3S = 3mm, 5S = 5mm)
ປະເພດແພັກເກດ	TO46	TO46 ຊຸດໂລຫະ hermetic
ປະເພດຍ່ອຍ	B	B ປະເພດ PIN
ປະເພດປ່ອງຢ້ຽມ	BL / FW	BL = Ball Lens; FW = ປ່ອງຢ້ຽມແປ

ເອກະສານຂໍ້ມູນ -1mm Active Area InGaAs PIN Photodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

ຖາມ: ລຸ້ນ BL (ເລນບານ) ແລະ FW (ປ່ອງຢ້ຽມແປ) ແຕກຕ່າງກັນແນວໃດ?

A: BPD-1STO46B-BL ມີໜ້າຕ່າງເລນບານທີ່ປັບປຸງປະສິດທິພາບການເຊື່ອມ optical ໂດຍການສຸມໃສ່ແສງທີ່ບັງເອີນໃສ່ພື້ນທີ່ເຄື່ອນໄຫວ 1 ມມ. ມັນເຫມາະສົມສໍາລັບສັນຍານ optical ຄູ່ສາຍໃຍ, beams ສຸມໃສ່, ແລະຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມທົນທານຂອງ coupling ສູງຂຶ້ນ, ເຊັ່ນ: ການວັດແທກພະລັງງານ optical ແລະອຸປະກອນການທົດສອບເສັ້ນໄຍ optic.

BPD-1STO46B-FW ມີລັກສະນະເປັນປ່ອງຢ້ຽມ optical ຮາບພຽງໂດຍບໍ່ມີການສຸມໃສ່ optics, ສະຫນອງການໂຕ້ຕອບ optical ໂດຍກົງສໍາລັບການຊອກຄົ້ນຫາ optical ຊ່ອງຫວ່າງແລະຄໍາຮ້ອງສະຫມັກການວັດແທກບ່ອນທີ່ການຮັກສາ profile beam ຕົ້ນສະບັບເປັນສິ່ງສໍາຄັນ.

ທັງສອງຮຸ່ນໃຊ້ຊິບ photodiode InGaAs PIN ດຽວກັນແລະຊຸດ TO46 hermetic, ໃນຂະນະທີ່ການຕັ້ງຄ່າປ່ອງຢ້ຽມ optical ສາມາດເລືອກໄດ້ຕາມວິທີການ coupling ແລະຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກ.

Q: ຊ່ວງຄວາມຍາວຂອງຄື້ນໃດທີ່ສາມາດກວດພົບໄດ້ 1mm InGaAs photodiode?

A: ນີ້ InGaAs PIN photodiode ສະຫນອງການຕອບສະຫນອງ spectral ໃກ້ອິນຟາເລດກວ້າງຈາກ 900nm ຫາ 1650nm, ກວມເອົາ wavelengths optical ທີ່ໃຊ້ທົ່ວໄປລວມທັງແຖບການສື່ສານ 1310nm ແລະ 1550nm. ການຕອບສະໜອງແມ່ນລະບຸຢູ່ທີ່ 1310nm (0.9A/W ປົກກະຕິ) ແລະ 1550nm (0.95A/W ປົກກະຕິ). ມັນເຫມາະສົມສໍາລັບການວັດແທກພະລັງງານ optical, ການກວດສອບເລເຊີ, ການຮັບຮູ້ optical, ແລະຄໍາຮ້ອງສະຫມັກເຄື່ອງມືຮຽກຮ້ອງໃຫ້ມີການກວດສອບ NIR ທີ່ເຊື່ອຖືໄດ້.

Q: ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (MOQ) ແມ່ນຫຍັງ?

A: MOQ ສໍາລັບ 1mm InGaAs PIN Photodiode TO46 ແມ່ນ 1pc. ພວກເຮົາສະຫນັບສະຫນູນປະລິມານການສັ່ງຊື້ທີ່ມີຄວາມຍືດຫຍຸ່ນ, ຈາກຫນ່ວຍດຽວສໍາລັບ R&D ແລະ prototyping ກັບປະລິມານຂະຫນາດໃຫຍ່ສໍາລັບການຜະລິດເຄື່ອງມືແລະໂຄງການ OEM.

ຖາມ: ຂ້ອຍສາມາດໄດ້ຮັບສາຍ pigtailed ເສັ້ນໄຍຂອງ 1mm Active Area InGaAs PIN Photodiode ນີ້ບໍ?

A: ແມ່ນແລ້ວ. Box Optronics ຍັງໃຫ້ໂມດູນ photodiode InGaAs ທີ່ມີເສັ້ນໄຍ pigtailed ທີ່ມີທາງເລືອກຕົວເຊື່ອມຕໍ່ສໍາລັບການເຊື່ອມຕໍ່ເສັ້ນໄຍໂດຍກົງ. ໂມດູນເຫຼົ່ານີ້ປະສົມປະສານຊິບ InGaAs photodiode ກັບການເຊື່ອມເສັ້ນໄຍໃນຊຸດທີ່ຫນາແຫນ້ນ, ທີ່ເຫມາະສົມສໍາລັບການເຊື່ອມໂຍງ OEM ເຂົ້າໄປໃນອຸປະກອນ optical ແລະລະບົບໃຍແກ້ວນໍາແສງ.

ຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງ -1mm Active Area InGaAs PIN Photodiode

· ເຄື່ອງກວດຈັບ PIN Photodiode InGaAs Coaxial Pigtailed

· 2mm InGaAs PIN Photodiode TO5 (Model BPD-2STO5B-FW)

· 3mm InGaAs PIN Photodiode TO5 (Model BPD-3STO5B-FW)

· 5mm InGaAs PIN Photodiode TO5 (Model BPD-5STO5B-FW)
