ເຄື່ອງກວດຈັບ Photodiode PIN Coaxial Pigtailed InGaAs

Box Optronics ເປັນຜູ້ຜະລິດອົງປະກອບ optoelectronic ແລະສະຫນອງອຸປະກອນກວດຈັບແສງສໍາລັບການສື່ສານໃຍແກ້ວນໍາແສງ, CATV, ການຮັບຮູ້, ແລະຄໍາຮ້ອງສະຫມັກການທົດສອບແລະການວັດແທກ. Coaxial Pigtailed InGaAs PIN Photodiode Detector (BPD Series) ຖືກອອກແບບມາສໍາລັບລະບົບກວດຈັບແສງອະນາລັອກຄວາມໄວສູງ ແລະຄໍາຮ້ອງສະຫມັກຮັບ. ມັນມີລັກສະນະເປັນຊຸດ coaxial hermetic ທີ່ມີ pigtail ເສັ້ນໄຍສໍາລັບການເຊື່ອມຕໍ່ optical ໂດຍກົງ, ໃນຂະນະທີ່ເສັ້ນໄຍ configurable, ເຊື່ອມຕໍ່, ຊຸດ, ແລະທາງເລືອກ pinout ສະຫນັບສະຫນູນຄວາມຕ້ອງການການເຊື່ອມໂຍງ OEM ທີ່ແຕກຕ່າງກັນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

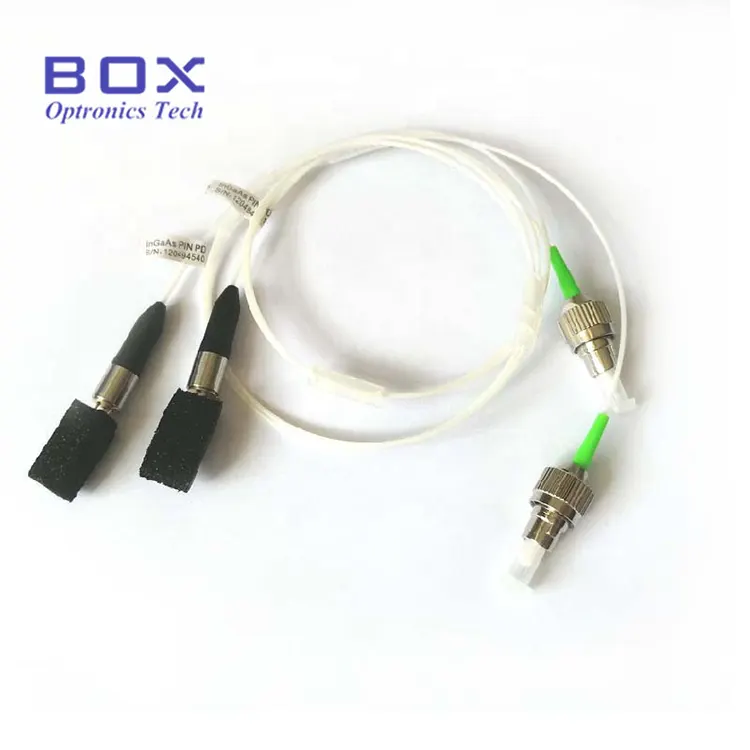

ພາບລວມຂອງຜະລິດຕະພັນ - ເຄື່ອງກວດຈັບຮູບຊົງ PIN ແບບ Coaxial Pigtailed InGaAs

Coaxial Pigtailed InGaAs PIN Photodiode Detector ເປັນເຄື່ອງກວດຈັບ optical ທີ່ມີລະດັບການຕອບສະຫນອງຂອງ spectral ຂອງ 1100-1650nm. ມັນສະຫນອງການຕອບສະຫນອງສູງໃນ wavelengths 1310nm ແລະ 1550nm ທີ່ໃຊ້ທົ່ວໄປແລະຖືກອອກແບບມາສໍາລັບການສື່ສານໃຍແກ້ວນໍາແສງ, CATV, ການຮັບຮູ້, ແລະຄໍາຮ້ອງສະຫມັກການທົດສອບແລະການວັດແທກ. BPD-70P10B-FA ມີພື້ນທີ່ເຄື່ອນໄຫວ 70um ແລະ pigtail ເສັ້ນໄຍ 1 ແມັດທີ່ມີຕົວເຊື່ອມຕໍ່ FC/APC, ແລະມີຢູ່ໃນຫຼັກຊັບ. ພື້ນທີ່ເຄື່ອນໄຫວອື່ນໆ, ຊຸດ, ເສັ້ນໄຍ, ຕົວເຊື່ອມຕໍ່, ແລະການຕັ້ງຄ່າ pinout ແມ່ນຖືກປັບແຕ່ງສໍາລັບການເຊື່ອມໂຍງ OEM.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ - Coaxial Pigtailed InGaAs PIN Photodiode Detector

· ໄລຍະການຕອບສະໜອງສະເປກກວ້າງ: 1100nm ຫາ 1650nm

· ການຕອບສະໜອງສູງ, ກະແສມືດຕ່ຳ ແລະ ຄວາມຈຸຂອງຈຸດເຊື່ອມຕໍ່ຕ່ຳ

· ແບນວິດກວ້າງ: 2.5GHz

· ເວລາຂຶ້ນ/ຕົກໄວ: 0.3ns

· ຜົນຜະລິດເສັ້ນໄຍຫາງໄຂ່ຫຼັງທີ່ມີ FC/APC ຫຼືຕົວເຊື່ອມຕໍ່ອື່ນໆ (ທາງເລືອກໃນການຮັບສັນຍານຍັງມີໃຫ້)

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ - Coaxial Pigtailed InGaAs PIN Photodiode Detector

· ເຄື່ອງຮັບແສງອະນາລັອກສຳລັບ CATV ແລະສາຍສົ່ງວິດີໂອໃຍແສງ

· ລະບົບກວດຈັບ RF-over-fiber Broadband

· ເຄື່ອງມືທົດສອບ ແລະວັດແທກແສງ, ລວມທັງການກວດຫາສັນຍານ OTDR

· ການຮັບຮູ້ໃຍແກ້ວນໍາແສງແບບແຈກຢາຍ ເຊັ່ນ: ການຮັບຮູ້ສຽງແບບກະຈາຍ (DAS)

· ການກວດສອບພະລັງງານແສງໃນລະບົບ EDFA, DWDM ແລະເລເຊີ

· ການຄົ້ນຄວ້າຫ້ອງທົດລອງ Photonics ແລະການເຊື່ອມໂຍງລະບົບ OEM

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ - ເຄື່ອງກວດຈັບ Photodiode PIN Coaxial Pigtailed InGaAs

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ (TC = 25°C)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບ	ຄະແນນ	ໜ່ວຍ
ການອີ່ມຕົວຂອງພະລັງງານແສງ	PS	CW	5	mW
Forward Current	IF	CW	10 (ພິມ)	mA
ແຮງດັນ Reverse	VRPD	CW	30	V
Reverse Current	IRPD	CW	5	mA
ອຸນຫະພູມປະຕິບັດງານ	ເທິງ	-	-40 ~ +85	°C
ອຸນຫະພູມການເກັບຮັກສາ	TS	-	-40 ~ +85	°C

ຄຸນລັກສະນະທາງແສງ-ໄຟຟ້າ (TC = 25°C)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ຊ່ວງເວລາຄື້ນ	λ	-	1100	-	1650	ນມ
ການຕອບສະໜອງ @ 1310nm	R	Vr=5V, λ=1310nm	0.85	0.90	-	A/W
ການຕອບສະຫນອງ @ 1550nm	R	Vr=5V, λ=1550nm	0.90	0.95	-	A/W
ກະແສມືດ	ID	Vr=5V	-	0.2	0.5	ນ
Junction Capacitance	C	Vr=5V, f=1MHz, ເປີດກໍລະນີ	-	0.6	0.75	pF
ເວລາເພີ່ມຂຶ້ນ / ເວລາຫຼຸດລົງ	TR/TF	Vr=5V, 10~90%	-	-	0.3	ns
ແບນວິດ (-3dB)	BW	Vr = 5V, ໂຫຼດ 50Ω, ຄວາມຍາວນໍາ = 6mm, ກໍລະນີເປີດ	2.5	-	-	GHz
Composite Second Order Beat	CSO	-	-	-70	-	dB
Composite Third Order Beat	CTB	-	-	-80	-	dB
ແຮງດັນປະຕິບັດງານ	V	-	-	-5	-	V
ການສູນເສຍຄືນ Optical	ORL	λ=1310nm	-	45	-	dB

Package ແລະ Pin Definition - Coaxial Pigtailed InGaAs PIN Photodiode Detector

ຂໍ້ມູນການສັ່ງຊື້ - Coaxial Pigtailed InGaAs PIN Photodiode Detector

ນາມສະກຸນ

BPD - XX X XX X - XX - ( X )

ຕົວຢ່າງ: BPD-70P10B-FA ( ພື້ນທີ່ເຄື່ອນໄຫວ 70m, ປະເພດ Pigtailed, ເສັ້ນໄຍ 1.0m, Type B pinout, FC/APC connector)

ພາກສະຫນາມ	ລະຫັດ	ລາຍລະອຽດ
ຊຸດຜະລິດຕະພັນ	BPD	ຊຸດ Photodiode ກ່ອງ
ພື້ນທີ່ເຄື່ອນໄຫວ	55 / 70 / 3H / ອື່ນໆ	55 = φ55μm; 70 = φ70μm; 3H = φ300μm; ອື່ນໆ = custom
ປະເພດ PD	ປ/ລ	P = ປະເພດ Pigtailed; R = ປະເພດ Receptacle
ຄວາມຍາວຂອງເສັ້ນໄຍ	05/10/ ອື່ນໆ	05 = 0.5 ມ; 10 = 1.0 ມ; ອື່ນໆ = ຄວາມຍາວທີ່ກໍາຫນົດເອງ
Pinout	A / B / C / Null	A = ປະເພດ A; B = ປະເພດ B; C = ປະເພດ C
ຕົວເຊື່ອມຕໍ່	FA / SA / FC / SC / ST / ອື່ນໆ	FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; ອື່ນໆ = custom
ວັດສະດຸ	Null / C / M / P	Null = ຄ່າເລີ່ມຕົ້ນ; C = ເຊລາມິກ; M = ໂລຫະ; P = ພລາສຕິກ

ຫມາຍເຫດ: ຄວາມຍາວ pigtail ແລະຮູບແບບບັດຄົງທີ່ສາມາດໄດ້ຮັບການປັບແຕ່ງ. ໂຄງສ້າງຜະລິດຕະພັນ, ຂະຫນາດ, ຕົວກໍານົດການ optical, ແລະຄວາມຕ້ອງການເຕັກໂນໂລຊີຂະບວນການສາມາດໄດ້ຮັບການອອກແບບຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ.

ເອກະສານຂໍ້ມູນ - ເຄື່ອງກວດຈັບຮູບຊົງ PIN ແບບ Coaxial Pigtailed InGaAs

ແຜ່ນຂໍ້ມູນ

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q: ຄວາມແຕກຕ່າງລະຫວ່າງເຄື່ອງກວດຈັບ photodiode pigtailed coaxial ແລະ TO-can InGaAs photodiodes ແມ່ນຫຍັງ?

A: ຄວາມແຕກຕ່າງຕົ້ນຕໍແມ່ນການອອກແບບຊຸດແລະການເຊື່ອມໂຍງກັບລະບົບ. ເຄື່ອງກວດຈັບ pigtailed coaxial ປະສົມປະສານ InGaAs PIN photodiode ໃນຊຸດ coaxial hermetic ກັບ pigtail ເສັ້ນໄຍ, ສະຫນອງການເຊື່ອມຕໍ່ເສັ້ນໄຍໂດຍກົງແລະປະສິດທິພາບຄວາມຖີ່ສູງສໍາລັບຄໍາຮ້ອງສະຫມັກເຊັ່ນ: ເຄື່ອງຮັບ CATV ແລະອຸປະກອນການທົດສອບ optical. photodiodes TO5/TO46 ໃຊ້ແພັກເກັດທີ່ເຮັດດ້ວຍໂລຫະທີ່ມີປ່ອງຢ້ຽມ optical ແລະຕ້ອງການການເຊື່ອມຕໍ່ optical ພາຍນອກ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການກວດສອບພື້ນທີ່ຫວ່າງແລະການວັດແທກພະລັງງານ optical.

Q: ຄວາມແຕກຕ່າງລະຫວ່າງທາງເລືອກຊຸດ pigtailed ແລະ receptacle ແມ່ນຫຍັງ?

A: ສະບັບ pigtailed ມີເສັ້ນໄຍທີ່ຕິດຢູ່ຖາວອນສໍາລັບການເຊື່ອມຕໍ່ optical ໂດຍກົງ, ໃນຂະນະທີ່ສະບັບ receptacle ສະຫນອງການໂຕ້ຕອບເສັ້ນໄຍທີ່ສາມາດຖອດອອກໄດ້ສໍາລັບການເຊື່ອມຕໍ່ທີ່ສະດວກແລະການທົດແທນ. ທາງເລືອກແມ່ນສ່ວນໃຫຍ່ແມ່ນຂຶ້ນກັບຄວາມຕ້ອງການການເຊື່ອມໂຍງລະບົບ: ຊຸດ pigtailed ແມ່ນເຫມາະສົມສໍາລັບການຕິດຕັ້ງ OEM ຄົງ, ໃນຂະນະທີ່ຊຸດ receptacle ແມ່ນສະດວກສໍາລັບອຸປະກອນການທົດສອບແລະຫ້ອງທົດລອງ.

ຖາມ: ຂ້ອຍຄວນເລືອກພື້ນທີ່ເຄື່ອນໄຫວຂອງ InGaAs PIN photodiode ແນວໃດ?

A: ເສັ້ນຜ່າສູນກາງຂອງພື້ນທີ່ເຮັດວຽກຄວນຈະຖືກເລືອກໂດຍອີງຕາມຂະຫນາດຂອງລໍາແສງ optical ຂອງທ່ານ, ໂຄງການເຊື່ອມຕໍ່, ແລະແບນວິດຂອງການກວດສອບເປົ້າຫມາຍ. ເສັ້ນຜ່າສູນກາງຂອງພື້ນທີ່ທີ່ມີການເຄື່ອນໄຫວຂະໜາດນ້ອຍໃຫ້ຄວາມຈຸຂອງຈຸດເຊື່ອມຕໍ່ທີ່ຕໍ່າກວ່າ ແລະການຕອບສະໜອງຄວາມໄວທີ່ສູງກວ່າ, ໃນຂະນະທີ່ຊິບພື້ນທີ່ໃຫຍ່ກວ່າຈະໃຫ້ປະສິດທິພາບການເກັບລວບລວມແສງທີ່ສູງຂຶ້ນ ແລະ ຄວາມທົນທານຕໍ່ການຈັດວາງທີ່ຜ່ອນຄາຍ. ສໍາລັບລະບົບເສັ້ນໄຍ -coupled, ທາງເລືອກຂະຫນາດກາງເຊັ່ນ: 70 um ສາມາດບັນລຸການຄ້າ -off ທີ່ດີລະຫວ່າງ bandwidth ແລະ alignment latitude.

ຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງ

· 1mm Active Area InGaAs PIN photodiode

· 5mm InGaAs PIN Photodiode TO5

· Silicon Photodiode TO46

· C-band Erbium-doped Fiber Booster Amplifier

ບັນທຶກການດໍາເນີນງານ ແລະການຈັດການ

· ປະຕິບັດຕາມຂັ້ນຕອນການປົກປ້ອງ ESD ທີ່ຖືກຕ້ອງໃນເວລາຈັດການກັບ photodiode, ເນື່ອງຈາກວ່າ InGaAs PIN photodiodes ແມ່ນອຸປະກອນທີ່ອ່ອນໄຫວ ESD.

· ຫຼີກເວັ້ນການສໍາຜັດກັບປາຍເສັ້ນໄຍ ຫຼືຕົວເຊື່ອມຕໍ່ optical ດ້ວຍນິ້ວມືເປົ່າ.

· ຢ່າໃຫ້ເກີນລະດັບສູງສຸດຢ່າງແທ້ຈິງທີ່ລະບຸໄວ້ໃນແຜ່ນຂໍ້ມູນ.

· ຫຼີກເວັ້ນການງໍຫຼາຍເກີນໄປ ຫຼືຄວາມກົດດັນກົນຈັກຢູ່ຫາງຂອງເສັ້ນໄຍ.
