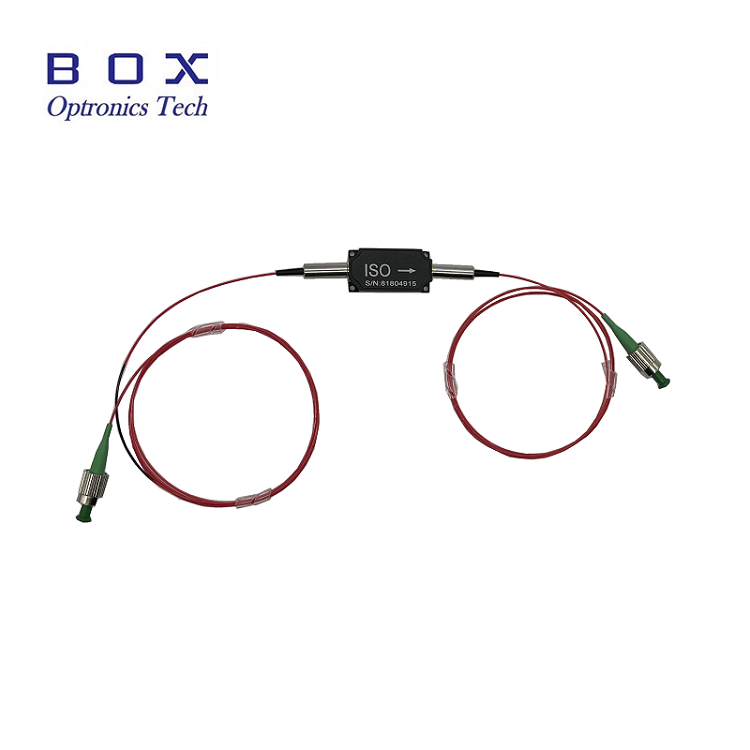

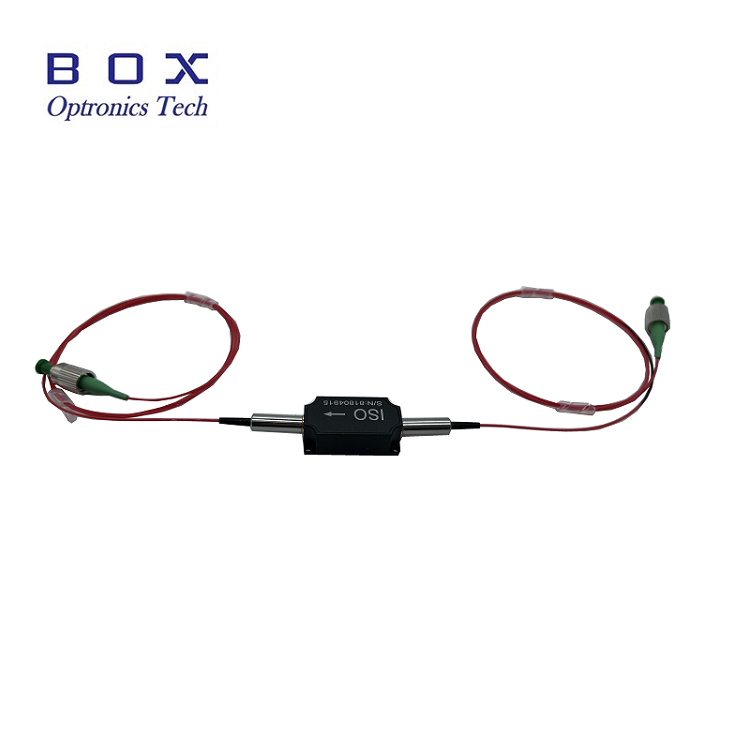

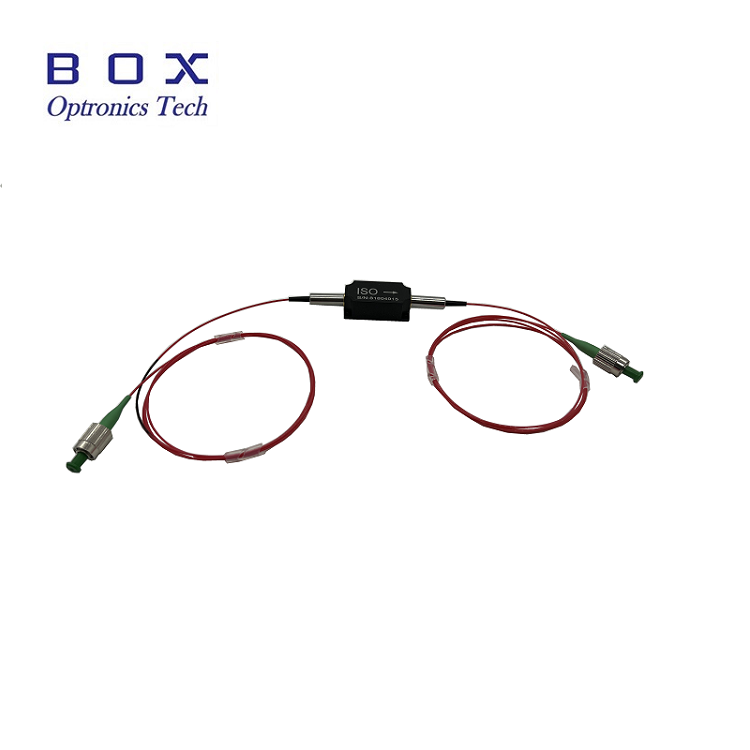

1064nm Optical Isolator ພະລັງງານສູງ

Product Overview-1064nm High Power Optical Isolator

Box Optronics ສະໜອງ 1064nm High Power Optical Isolator, ອົງປະກອບ optical passive ປະສິດທິພາບສູງທີ່ອອກແບບມາເພື່ອປົກປ້ອງແຫຼ່ງເລເຊີ, ເລເຊີເມັດພັນ, ແລະເຄື່ອງຂະຫຍາຍແສງຈາກການສົ່ງຄືນ optical ທີ່ເປັນອັນຕະລາຍທີ່ເກີດຈາກແສງສະທ້ອນແລະ backscattered. ອີງຕາມຜົນກະທົບຂອງພືດຫມູນວຽນ Faraday, ຕົວແຍກນີ້ເຮັດໃຫ້ການສົ່ງແສງສະຫວ່າງທີ່ບໍ່ແມ່ນເຊິ່ງກັນແລະກັນ, ຊ່ວຍໃຫ້ແສງສະຫວ່າງຜ່ານໄປໃນທິດທາງຂ້າງຫນ້າໂດຍການສູນເສຍຕ່ໍາໃນຂະນະທີ່ສະກັດແສງສະຫວ່າງທິດທາງປີ້ນກັບຄວາມໂດດດ່ຽວສູງ.

ປະກອບດ້ວຍການສູນເສຍການແຊກຊຶມແບບປົກກະຕິ, ການໂດດດ່ຽວສູງ, ແລະອັດຕາສ່ວນການສູນພັນສູງ, ເຄື່ອງແຍກ 1064nm ນີ້ຖືກປັບປຸງໃຫ້ເໝາະສົມກັບລະບົບເລເຊີເສັ້ນໄຍ ແລະເຄື່ອງຂະຫຍາຍສຽງສູງ. ມັນສະຫນັບສະຫນູນການຈັດການພະລັງງານສະເລ່ຍເຖິງ 10W ແລະພະລັງງານສູງສຸດເຖິງ 10kW ສໍາລັບການດໍາເນີນງານ ns pulse, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄວາມຕ້ອງການອຸດສາຫະກໍາແລະວິທະຍາສາດ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ-1064nm ພະລັງງານສູງ Optical Isolator

• ການໂດດດ່ຽວສູງ: 30dB ການໂດດດ່ຽວສູງສຸດປົກກະຕິ, ຕ່ຳສຸດ 25dB

• ການສູນເສຍການແຊກໜ້ອຍ

• ການສູນເສຍຜົນຕອບແທນສູງ

• ການສູນເສຍທີ່ຂຶ້ນກັບ polarization ຕໍ່າ (PDL)

• ການຈັດການພະລັງງານສູງ: ສູງສຸດ 10W ພະລັງງານສະເລ່ຍ

• ການອອກແບບຊຸດກະທັດຮັດ ແລະແຂງແຮງ: 58×28×26mm

• ມີຢູ່ໃນລຸ້ນ PM (Polarization Maintaining) ແລະ ລຸ້ນທີ່ບໍ່ແມ່ນ PM

• ທາງເລືອກຫຼາຍຄື້ນ: 980nm, 1030nm, 1064nm

Typical Applications-1064nm High Power Optical Isolator

• ລະບົບເລເຊີເສັ້ນໄຍ ແລະ MOPA fiber lasers

• ເຄື່ອງຂະຫຍາຍສຽງໄຟເບີ

• ເຄື່ອງມືທົດສອບ ແລະວັດແທກແສງ

• ລະບົບການຮັບຮູ້ເສັ້ນໃຍແສງ

• ການປ້ອງກັນເລເຊີແກ່ນໃນຕ່ອງໂສ້ເຄື່ອງຂະຫຍາຍສຽງ

• ລະບົບເລເຊີໄຟເບີພະລັງງານສູງ

• ຫ້ອງທົດລອງຄົ້ນຄວ້າ ແລະພັດທະນາ

• ລະບົບປະມວນຜົນເລເຊີອຸດສາຫະກໍາ

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການ-1064nm ພະລັງງານສູງ Optical Isolator

ຂໍ້ມູນຈໍາເພາະທາງ Optical (T=25°C)

ຂໍ້ມູນສະເພາະດ້ານກົນຈັກ ແລະສິ່ງແວດລ້ອມ

ລາຍລະອຽດຜະລິດຕະພັນ-1064nm ພະລັງງານສູງ Optical Isolator

Optical Isolator ແມ່ນຫຍັງ?

ເຄື່ອງແຍກແສງ, ເຊິ່ງເອີ້ນກັນວ່າ Faraday isolator, ແມ່ນອຸປະກອນ optical ສອງພອດຕົວຕັ້ງຕົວຕີທີ່ອະນຸຍາດໃຫ້ສົ່ງຂໍ້ມູນພິເສດໃນທິດທາງດຽວໃນຂະນະທີ່ສະຫນອງຄວາມໂດດດ່ຽວສູງໃນທິດທາງປີ້ນກັບກັນ. ມັນເປັນອົງປະກອບທີ່ສໍາຄັນໃນລະບົບເລເຊີແລະໃຍແກ້ວນໍາແສງເພື່ອປົກປ້ອງແຫຼ່ງເລເຊີແລະເຄື່ອງຂະຫຍາຍແສງຈາກຄໍາຄຶດຄໍາເຫັນທີ່ເກີດຈາກແສງສະທ້ອນແລະ backscattered.

ຕົວແຍກແສງແມ່ນອີງໃສ່ຜົນກະທົບ Faraday, ເຊິ່ງໃຊ້ວັດສະດຸ magneto-optic ທີ່ rotates polarization ຂອງແສງຜ່ານມັນໃນເວລາທີ່ຖືກພາກສະຫນາມແມ່ເຫຼັກ. ສົມທົບກັບ polarizers, ການຫມຸນ polarization ນີ້ເຮັດໃຫ້ການສົ່ງຕໍ່ optical ແລະການໂດດດ່ຽວສູງຂອງ reverse-propagating ແສງສະຫວ່າງ.

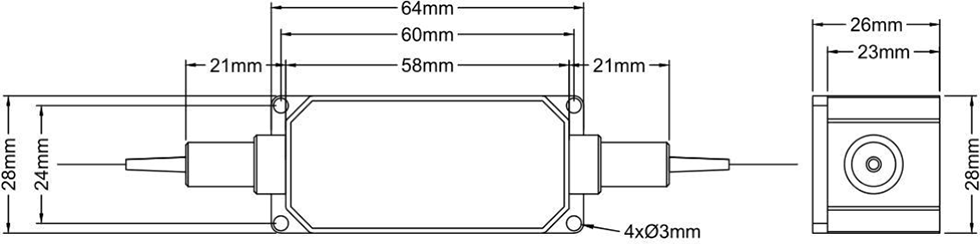

ຂະໜາດແພັກເກັດ

ເຄື່ອງແຍກແສງ optical ພະລັງງານສູງ 1064nm ຖືກຫຸ້ມຫໍ່ຢູ່ໃນເຮືອນທີ່ຫນາແຫນ້ນ, ແຂງແຮງທີ່ມີຂະຫນາດດັ່ງຕໍ່ໄປນີ້ (ຫນ່ວຍງານ: mm):

• ຂະໜາດບັນຈຸ: 58 × 28 × 26 ມມ (L×W×H)

• ການກຳນົດຄ່າ 2 ພອດດ້ວຍຫາງຜົມເສັ້ນໄຍ

• 4 ຮູສຽບ (Ø3mm) ສໍາລັບການຕິດຕັ້ງທີ່ປອດໄພ

• ອອກແບບມາເພື່ອຄວາມໜ້າເຊື່ອຖືສູງ ແລະ ຄວາມໝັ້ນຄົງດ້ານຄວາມຮ້ອນ

ເປັນຫຍັງຕ້ອງເລືອກ Box Optronics?

• ການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດດ້ວຍການທົດສອບ 100% ກ່ອນການຈັດສົ່ງ

• ລາຄາທີ່ແຂ່ງຂັນກັບຄວາມສາມາດໃນການຈັດສົ່ງຫຼາຍຄົງທີ່

• ຕົວເລືອກການປັບແຕ່ງແບບຍືດຫຍຸ່ນສຳລັບຄວາມຍາວຄື່ນ, ພະລັງງານ, ເສັ້ນໄຍ, ແລະຕົວເຊື່ອມຕໍ່

• ການທົດສອບຕົວຢ່າງມີໃຫ້ສໍາລັບການປະເມີນ

• ການຂົນສົ່ງທົ່ວໂລກດ້ວຍ DHL, UPS, ແລະ FedEx ຈັດສົ່ງດ່ວນ

• ມີທັງລຸ້ນ PM ແລະ ບໍ່ແມ່ນ PM

• ຕົວເລືອກການໃຫ້ຄະແນນພະລັງງານຫຼາຍອັນ: 500mW ຫາ 10W

• ການປົກຫຸ້ມຂອງຄວາມຍາວຄື້ນກວ້າງ: 980nm, 1030nm, 1064nm

• ການສະໜອງໄລຍະຍາວທີ່ເຊື່ອຖືໄດ້ສຳລັບປະລິມານການຜະລິດ

ຂໍ້ມູນການສັ່ງຊື້-1064nm High Power Optical Isolator

ນາມສະກຸນ

HPMIS - XXXX - X - X - X - X - X - XX

ຕົວຢ່າງ: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm High Power PM Isolator, ແກນຊ້າເຮັດວຽກ, ແກນໄວຖືກບລັອກ, ເສັ້ນໄຍ PM Panda, ທໍ່ວ່າງ 900μm, ຄວາມຍາວເສັ້ນໄຍ 1m, ຊຸດ 58x28x26mm, ພະລັງງານການຈັດການ 10W

ຕົວຢ່າງ: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm High Power Isolator (ບໍ່ PM), ເສັ້ນໄຍ Hi1060, ທໍ່ວ່າງ 900μm, ຄວາມຍາວຂອງເສັ້ນໄຍ 1m, ຊຸດ 58x28x26mm, ພະລັງງານການຈັດການ 5W

ຕົວເລືອກການປັບແຕ່ງທີ່ມີຢູ່

• ຄວາມຍາວຄື້ນກາງ: 980nm, 1030nm, 1064nm, ຄວາມຍາວຄື້ນອື່ນໆສາມາດໃຊ້ໄດ້ຕາມການຮ້ອງຂໍ

• ກຳລັງໄຟ: 500mW, 1W, 2W, 5W, 10W, ພະລັງງານສູງກວ່າມີໃຫ້ສຳລັບການອອກແບບທີ່ກຳນົດເອງ

• ປະເພດ Polarization: PM (Polarization Maintaining) ຫຼື ບໍ່ແມ່ນ PM (ໂໝດດຽວມາດຕະຖານ)

• ການຕັ້ງຄ່າແກນ PM: ແກນເຮັດວຽກຊ້າ, ທັງສອງແກນເຮັດວຽກ

• ປະເພດເສັ້ນໃຍ: ເສັ້ນໄຍ PM Panda, Hi1060, ເສັ້ນໃຍພິເສດອື່ນໆ

• ຄວາມຍາວຂອງເສັ້ນໄຍ: 0.5m, 0.8m, 1m, 1.5m, 2m (ມີຄວາມຍາວແບບກຳນົດເອງ)

• ປະເພດ Pigtail: ເສັ້ນໄຍເປົ່າ 250μm, ທໍ່ວ່າງ 900μm, ທໍ່ວ່າງ 3.0mm

• ຂະໜາດແພັກເກັດ: ມາດຕະຖານ 58x28x26mm ຫຼືຂະໜາດແພັກເກັດກຳນົດເອງ

• ເວີຊັນໂດດດ່ຽວທີ່ສູງຂຶ້ນມີໃຫ້ສຳລັບແອັບພລິເຄຊັນທີ່ຕ້ອງການ

ສໍາລັບຄວາມຕ້ອງການທີ່ກໍາຫນົດເອງ, ກະລຸນາຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາກັບຂໍ້ກໍາຫນົດຂອງທ່ານ.

ແຜ່ນຂໍ້ມູນ and Test Report-1064nm High Power Optical Isolator

ແຕ່ລະຫນ່ວຍໄດ້ຖືກສົ່ງກັບບົດລາຍງານການທົດສອບທີ່ສົມບູນແບບທີ່ບັນທຶກພາລາມິເຕີການປະຕິບັດການວັດແທກ. ເອ​ກະ​ສານ PDF ເອ​ກະ​ສານ​ທີ່​ມີ​ຂໍ້​ມູນ​ລະ​ອຽດ​.

• ບົດລາຍງານການທົດສອບສ່ວນບຸກຄົນລວມຢູ່ໃນແຕ່ລະຫນ່ວຍ

ແຜ່ນຂໍ້ມູນ

ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ

ເງື່ອນໄຂການອ້າງອີງ

• EXW

• DAP

• FOB

• ເງື່ອນໄຂອື່ນໆ: ກະລຸນາຕິດຕໍ່ພວກເຮົາເພື່ອປຶກສາຫາລື.

ເງື່ອນໄຂການຈ່າຍເງິນ

• PayPal: ການຈ່າຍເງິນທີ່ໄວ ແລະປອດໄພສຳລັບຕົວຢ່າງ ແລະຄຳສັ່ງນ້ອຍໆ

• T/T (ໂອນທະນາຄານ): ວິທີການຊໍາລະເງິນມາດຕະຖານສໍາລັບຄໍາສັ່ງການຜະລິດປົກກະຕິ

• ການຮັບປະກັນການຄ້າ Alibaba: ປົກປ້ອງການສັ່ງຊື້ທີ່ປອດໄພສຳລັບທຸລະກຳອອນໄລນ໌ດ້ວຍການຄໍ້າປະກັນຜູ້ຊື້

• ບັດເຄຣດິດ: PayPal  ແລະ Alibaba ມີໃຫ້

• ເງື່ອນໄຂການຈ່າຍເງິນແບບຍືດຫຍຸ່ນ: ສາມາດຕໍ່ລອງໄດ້

ເວລານໍາ

• ການຜະລິດມາດຕະຖານ: ~10-15 ມື້ເຮັດວຽກ

• ການຕັ້ງຄ່າແບບກຳນົດເອງ: 15-20 ມື້ເຮັດວຽກ

• ການສັ່ງຊື້ປະລິມານ: ກະລຸນາຕິດຕໍ່ສໍາລັບຕາຕະລາງການຜະລິດ

• ການຂົນສົ່ງລະຫວ່າງປະເທດ: ~3-5 ມື້ເຮັດວຽກ (DHL/UPS/FedEx express)

• ການບໍລິການແບບເລັ່ງດ່ວນ: ມີໃຫ້ຕາມການຮ້ອງຂໍ

ບັນທຶກການເຮັດວຽກ ແລະການຈັດການ-1064nm High Power Optical Isolator

ການປົກປ້ອງ ESD

ໃນຂະນະທີ່ optical isolators ເປັນອຸປະກອນ passive, ການຈັດການທີ່ເຫມາະສົມແມ່ນຈໍາເປັນເພື່ອຮັກສາປະສິດທິພາບແລະຄວາມຫນ້າເຊື່ອຖື.

• ເຮັດວຽກຢູ່ໃນພື້ນຜິວທີ່ສະອາດ, ບໍ່ມີຝຸ່ນ

• ຫຼີກເວັ້ນການສໍາຜັດກັບປາຍເສັ້ນໄຍໂດຍກົງ

• ຮັກສາຝາອັດຂີ້ຝຸ່ນໃສ່ຕົວເຊື່ອມຕໍ່ເມື່ອບໍ່ໄດ້ໃຊ້

• ໃຊ້ການປົກປ້ອງ ESD ທີ່ຖືກຕ້ອງໃນລະຫວ່າງການຈັດການ ແລະການຕິດຕັ້ງ

• ຈັດການດ້ວຍຄວາມລະມັດລະວັງເພື່ອຫຼີກເວັ້ນການທໍາລາຍຜົມຂອງເສັ້ນໄຍ

ການຈັດການເສັ້ນໄຍ

• ຫຼີກເວັ້ນການງໍຂອງເສັ້ນໄຍຫຼາຍເກີນໄປ

• ຢ່າດຶງ ຫຼືບິດຫາງຜົມທີ່ມີເສັ້ນໄຍ

• ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍກ່ອນທີ່ຈະເຊື່ອມຕໍ່ໂດຍໃຊ້ເຄື່ອງມືທໍາຄວາມສະອາດທີ່ເຫມາະສົມ

• ໃຊ້ໝວກກັນຝຸ່ນສະເໝີເມື່ອບໍ່ໄດ້ໃຊ້ຕົວເຊື່ອມຕໍ່

• ກວດເບິ່ງໃບໜ້າເສັ້ນໄຍ ເພື່ອຄວາມເສຍຫາຍກ່ອນການນຳໃຊ້

• ຢ່າເກີນແຮງດຶງສູງສຸດ (5N)

ການພິຈາລະນາການຈັດການພະລັງງານ

• ຮັບປະກັນວ່າພະລັງງານປ້ອນເຂົ້າບໍ່ເກີນລະດັບສູງສຸດທີ່ໃຫ້ຄະແນນ

• ໃຊ້ການຕິດຕາມພະລັງງານທີ່ຖືກຕ້ອງເພື່ອຫຼີກເວັ້ນການໂຫຼດເກີນ

• ອະນຸຍາດໃຫ້ມີການກະຈາຍຄວາມຮ້ອນທີ່ເໝາະສົມໃນລະດັບພະລັງງານສູງ

• ຕິດໃສ່ຊຸດລະບາຍຄວາມຮ້ອນເພື່ອເຮັດວຽກຢ່າງຕໍ່ເນື່ອງຂອງພະລັງງານສູງ

ການຕິດຕັ້ງແລະການຕິດຕັ້ງ

• ຕິດຕົວແຍກຢ່າງປອດໄພໂດຍໃຊ້ 4 ຮູສຽບ

• ຮັບປະກັນຄວາມສອດຄ່ອງທີ່ຖືກຕ້ອງເພື່ອຫຼຸດຜ່ອນການສູນເສຍເພີ່ມເຕີມ

• ອະນຸຍາດໃຫ້ມີພື້ນທີ່ພຽງພໍສຳລັບລັດສະໝີການໂຄ້ງເສັ້ນໄຍ

• ເຮັດວຽກພາຍໃນຂອບເຂດອຸນຫະພູມທີ່ກຳນົດໄວ້ເພື່ອຄວາມໜ້າເຊື່ອຖື

• ຫຼີກລ້ຽງການກົດດັນທາງກົນຢູ່ຫາງຂອງເສັ້ນໄຍ

• ຮັບປະກັນການກຳນົດທິດທາງຜອດທີ່ຖືກຕ້ອງສຳລັບທິດທາງສັນຍານທີ່ຖືກຕ້ອງ

• ຢືນຢັນທິດທາງຕໍ່/ປີ້ນກ່ອນການຕິດຕັ້ງ

ການຮັບປະກັນຄຸນນະພາບ

Box Optronics ມຸ່ງຫມັ້ນທີ່ຈະສະຫນອງອົງປະກອບ optical ທີ່ມີຄຸນນະພາບສູງດ້ວຍການປະຕິບັດທີ່ເຊື່ອຖືໄດ້. ເຄື່ອງແຍກ optical ພະລັງງານສູງທັງຫມົດຂອງພວກເຮົາໄດ້ຮັບການທົດສອບຢ່າງເຂັ້ມງວດແລະການຄວບຄຸມຄຸນນະພາບກ່ອນທີ່ຈະຈັດສົ່ງ.

ຮັບປະກັນ

• ການຮັບປະກັນແບບຈຳກັດ 12 ເດືອນນັບແຕ່ມື້ຈັດສົ່ງ

• ການຮັບປະກັນກວມເອົາຂໍ້ບົກພ່ອງຂອງວັດສະດຸ ແລະ ຝີມື

• ການສ້ອມແປງ ຫຼືປ່ຽນເຄື່ອງທີ່ຜິດປົກກະຕິພາຍໃຕ້ການຮັບປະກັນ

• ການຮັບປະກັນບໍ່ໄດ້ກວມເອົາຄວາມເສຍຫາຍຈາກການໃຊ້ໃນທາງທີ່ຜິດ, ການຈັດການທີ່ບໍ່ຖືກຕ້ອງ, ຫຼືການດັດແກ້ທີ່ບໍ່ໄດ້ຮັບອະນຸຍາດ
