C-Band Tunable Laser Module

Product Overview-C-Band Tunable Laser Module

ໂມດູນເລເຊີ C-Band Tunable (ATLS4 / HTLS4 Series) ຈາກ Box Optronics ເປັນໂມດູນເລເຊີທີ່ສາມາດປັບໄດ້ແບບກະທັດຮັດ, ປະສົມປະສານທີ່ກວມເອົາຂອບເຂດຄວາມຍາວຂອງຄື້ນ C-band ຢ່າງເຕັມທີ່ແລະຜົນຜະລິດທີ່ມີເສັ້ນໄຍ.

ຮູບແບບ ATLS4 ຖືກປັບປຸງໃຫ້ເໝາະສົມສໍາລັບການປັບຄວາມຍາວຄື້ນຄວາມແມ່ນຍໍາ, ສະຫນອງຂະຫນາດຂັ້ນຕອນຂອງຄວາມຍາວຄື້ນປົກກະຕິຂອງ 10 pm, ≤100 µs ເວລາປ່ຽນຄວາມຍາວຄື້ນ, ແລະປະສິດທິພາບເສັ້ນແຄບຕ່ໍາກວ່າ 5 MHz. ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມຖືກຕ້ອງສູງ, ລວມທັງການສອບຖາມ FBG, ລັກສະນະການກັ່ນຕອງ optical ແຖບແຄບ, ການທົດສອບອົງປະກອບ DWDM, ແລະການວັດແທກຄວາມແມ່ນຍໍາ photonic.

ຮູບແບບ HTLS4 ຖືກອອກແບບມາສໍາລັບຄໍາຮ້ອງສະຫມັກການສະແກນຄວາມຍາວຄື້ນທີ່ໄວ, ມີການຕອບສະໜອງການປັບຄວາມຍາວຄື້ນໄວລົງເຖິງ 1 µs, ຄວາມສາມາດໃນການສະແກນຄວາມໄວສູງເກີນ 1000 nm/s, ແລະປະມານ 1 MHz linewidth. ມັນຖືກປັບປຸງໃຫ້ເໝາະສົມສໍາລັບການຮັບຮູ້ FBG ແບບເຄື່ອນໄຫວ, ການທົດສອບອົງປະກອບ optical ທີ່ມີຄວາມໄວສູງ, ແລະຄໍາຮ້ອງສະຫມັກທີ່ໄດ້ມາໄວ spectral.

ທັງສອງແບບແບ່ງປັນຊຸດກົນຈັກດຽວກັນ, ການໂຕ້ຕອບໄຟຟ້າ, ແລະການຕັ້ງຄ່າຜົນຜະລິດເສັ້ນໄຍ, ໃຫ້ຜູ້ອອກແບບລະບົບສາມາດເລືອກລະດັບການປະຕິບັດທີ່ເຫມາະສົມໂດຍອີງໃສ່ຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກໂດຍບໍ່ມີການປ່ຽນແປງການອອກແບບປະສົມປະສານກົນຈັກຫຼືໄຟຟ້າ.

ຄຸນສົມບັດຫຼັກ-C-Band Tunable Laser Module

• ໄລຍະການປັບຄວາມຍາວຄື້ນ C-band: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• ຄວາມຖືກຕ້ອງຂອງຄວາມຍາວຄື້ນສູງ: ±10pm absolute, ±2pm ຄວາມຫມັ້ນຄົງ, <3pm ສາມາດເຮັດຊ້ໍາໄດ້

• ຄວາມໄວປັບໄວ: ≤100µs (ATLS4) / ≤1µs (HTLS4) ຕໍ່ກ້າວ.

• ຄວາມໄວການສະແກນສູງ: >40nm/s ເວລາ 10pm step (ATLS4) / >1000nm/s at 20pm step (HTLS4)

• ຂັ້ນຕອນຄວາມຍາວຄື້ນລະອຽດ: 10ໂມງກາງຄືນປົກກະຕິ (ATLS4) / 20pm ປົກກະຕິ (HTLS4)

• ກຳລັງຜົນຜະລິດສູງ: >10dBm(10mW) ຜ່ານໄລຍະການປັບເຕັມ

• ຄວາມສະຖຽນຂອງພະລັງງານດີເລີດ: ±0.05dBm

• ຄວາມຮາບພຽງຂອງພະລັງງານທີ່ດີ: ≤±0.3dB

• ອັດຕາສ່ວນການສະກັດກັ້ນໂໝດດ້ານຂ້າງສູງ: >35dB (ATLS4) / >40dB (HTLS4)

• ສຽງລົບກວນຄວາມເຂັ້ມຂຸ້ນຕໍ່າ: <-135dB/Hz

• ຄວາມກວ້າງເສັ້ນແຄບ: <5MHz (ATLS4) / ~1MHz ປົກກະຕິ (HTLS4), ຄົງທີ່

• ຜົນຜະລິດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ FC/APC ມາດຕະຖານ

• ຮູບແບບໂມດູນຂະໜາດກະທັດຮັດ: 134x104x21mm

• 5V DC ການສະຫນອງ, <5W ປົກກະຕິການບໍລິໂພກພະລັງງານ

• ຊ່ວງອຸນຫະພູມໃຊ້ງານກວ້າງ: -20°C ຫາ +65°C

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ-C-Band Tunable Laser Module

• ລະບົບ Demodulation Fiber Bragg grating (FBG) ແລະລະບົບການສອບຖາມ

• ການທົດສອບອຸປະກອນ optical passive ແລະການກໍານົດລັກສະນະ (ການສູນເສຍການໃສ່, ການສູນເສຍກັບຄືນ, ການຕອບສະຫນອງການກັ່ນຕອງ)

• ການທົດສອບອົງປະກອບຂອງ DWDM ແລະຄວາມຍາວຄື່ນການແບ່ງຕົວຄູນ

• ລະບົບການຮັບຮູ້ເສັ້ນໃຍແສງສຳລັບອຸນຫະພູມ, ຄວາມເຄັ່ງຕຶງ, ແລະການວັດແທກການສັ່ນສະເທືອນ

• ການຕິດຕາມສຸຂະພາບໂຄງສ້າງຂອງຂົວ, ອຸໂມງ, ທໍ່ສົ່ງ ແລະໃບພັດລົມ

• ແຫຼ່ງເລເຊີທີ່ສາມາດປັບໄດ້ສຳລັບການວັດແທກ ແລະການວິເຄາະດ້ານແສງ

• ການຄົ້ນຄວ້າ ແລະການພັດທະນາໃນຫ້ອງທົດລອງການຖ່າຍພາບ ແລະການສື່ສານທາງແສງ

• ການລວມເອົາ OEM ເຂົ້າໃນການທົດສອບ optical ແລະອຸປະກອນວັດແທກ

Product Specifications-C-Band Tunable Laser Module

ຂໍ້ມູນຈໍາເພາະທາງ Optical ແລະ Wavelength

ຂໍ້ມູນຈໍາເພາະກົນຈັກແລະໄຟຟ້າ

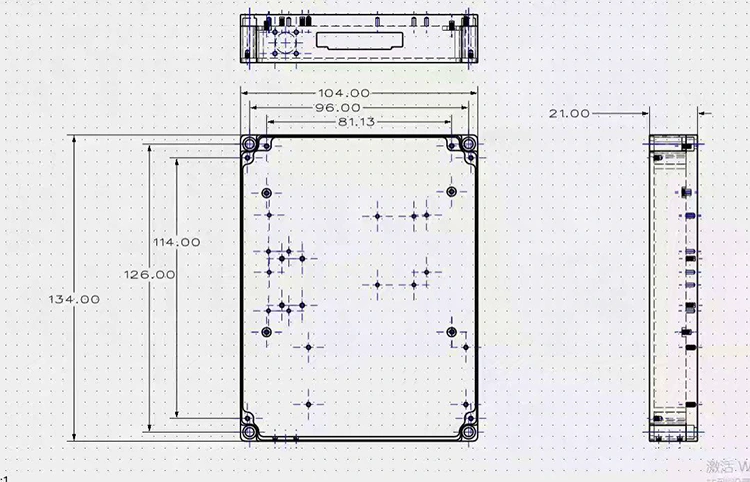

Package Dimensions-C-Band Tunable Laser Module

ຂະຫນາດໂມດູນ: 134mm (L) × 104mm (W) × 21mm (H)

ການສັ່ງຊື້ຂໍ້ມູນ-C-Band Tunable Laser Module

ນາມສະກຸນ

XTLS4-C-Band

ຕົວຢ່າງ: ATLS4-C-Band, HTLS4-C-Band

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)-C-Band Tunable Laser Module

Q: ຄວາມແຕກຕ່າງລະຫວ່າງຕົວແບບ ATLS4 ແລະ HTLS4 ແມ່ນຫຍັງ?

A: ATLS4 ແລະ HTLS4 ແບ່ງປັນຊຸດກົນຈັກດຽວກັນ, ການໂຕ້ຕອບໄຟຟ້າ, ແລະຜົນຜະລິດເສັ້ນໄຍ, ແຕ່ແຕກຕ່າງກັນໃນຄວາມໄວການປັບ, ຂະຫນາດຂັ້ນຕອນ, ແລະປະສິດທິພາບ linewidth.

ລຸ້ນມາດຕະຖານ TheATLS4 ສະໜອງຂະໜາດຂັ້ນຕອນຂອງຄວາມຍາວຄື້ນ 10 ໂມງແລງ, ≤100 µs ເວລາປ່ຽນຄວາມຍາວຄື້ນຂັ້ນຕອນດຽວ, ຄວາມໄວການສະແກນ > 40 nm/s (ຂັ້ນຕອນ 10 ໂມງແລງ), ແລະຄວາມກວ້າງຂອງເສັ້ນແຄບ <5 MHz, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການວັດແທກລະດັບຄວາມຄົມຊັດສູງ ແລະການກໍານົດລັກສະນະ optical ທີ່ຊັດເຈນ.

ລຸ້ນຄວາມໄວສູງ HTLS4 ສະໜອງເວລາການປ່ຽນຄວາມຍາວຄື້ນຂັ້ນຕອນດຽວ ≤1 µs ແລະຄວາມໄວການສະແກນ > 1000 nm/s ດ້ວຍຄວາມລະອຽດຂັ້ນຕອນໄລຍະຄື້ນ 20 ໂມງແລງ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການສອບຖາມ FBG ຢ່າງໄວວາ, ການຮັບຮູ້ເສັ້ນໄຍແບບໄດນາມິກ, ແລະການທົດສອບອົງປະກອບ optical ທີ່ມີຄວາມໄວສູງ.

ເລືອກຮູບແບບໂດຍອີງໃສ່ຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກຂອງທ່ານສໍາລັບຄວາມໄວການສະແກນ, ຄວາມລະອຽດຂອງຄວາມຍາວຄື່ນ, ແລະອັດຕາສ່ວນສັນຍານຫາສຽງລົບກວນ.

ຖາມ: ແຫຼ່ງເລເຊີທີ່ສາມາດປັບໄດ້ນີ້ສາມາດໃຊ້ສໍາລັບລະບົບການສອບຖາມ FBG ໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ໂມດູນເລເຊີທີ່ສາມາດປັບໄດ້ ATLS4 ແລະ HTLS4 ແມ່ນເຫມາະສົມສໍາລັບລະບົບການສອບຖາມ FBG. ຄວາມສາມາດໃນການປັບຄວາມຍາວຄື້ນທີ່ຊັດເຈນຂອງພວກເຂົາ, ຄວາມລະອຽດຂອງຄວາມຍາວຄື້ນສູງ, ແລະຜົນຜະລິດ optical ທີ່ຫມັ້ນຄົງຊ່ວຍໃຫ້ການຕິດຕາມການປ່ຽນຄວາມຍາວຂອງຄື້ນ FBG ທີ່ຖືກຕ້ອງທີ່ເກີດຈາກການປ່ຽນແປງອຸນຫະພູມ, ຄວາມເຄັ່ງຕຶງແລະການສັ່ນສະເທືອນ. ATLS4 ໄດ້ຖືກປັບປຸງໃຫ້ເໝາະສົມສໍາລັບການວິເຄາະສະເປກທີ່ມີຄວາມລະອຽດສູງ, ໃນຂະນະທີ່ HTLS4 ສະຫນອງຄວາມສາມາດໃນການສະແກນຄວາມໄວສູງສໍາລັບການຮັບຮູ້ FBG ແບບເຄື່ອນໄຫວແລະການວັດແທກຜ່ານຄວາມໄວສູງ.

Q: ພະລັງງານຜົນຜະລິດແລະຄວາມແປຂອງພະລັງງານແມ່ນຫຍັງ?

A: ທັງສອງແບບໃຫ້ພະລັງງານຜົນຜະລິດ> 10dBm ໃນທົ່ວລະດັບການປັບເຕັມ, ມີຄວາມຫມັ້ນຄົງຂອງພະລັງງານ ± 0.05dBm ແລະຄວາມຮາບພຽງຂອງພະລັງງານ ≤± 0.3dB. loop ການຄວບຄຸມພະລັງງານປະສົມປະສານຮັກສາພະລັງງານຜົນຜະລິດທີ່ສອດຄ່ອງຍ້ອນວ່າຄວາມຍາວຂອງຄື້ນໄດ້ຖືກປັບ, ຫຼຸດຜ່ອນຄວາມຜິດພາດການວັດແທກທີ່ເກີດຈາກການປ່ຽນແປງພະລັງງານ.

Q: ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (MOQ) ແມ່ນຫຍັງ?

A: MOQ ແມ່ນ 1 ຫນ່ວຍ. ພວກເຮົາສະຫນັບສະຫນູນປະລິມານຄໍາສັ່ງທີ່ມີຄວາມຍືດຫຍຸ່ນ, ຈາກຫນ່ວຍດຽວສໍາລັບ R&D ແລະການຜະລິດແບບຈໍາລອງໄປສູ່ການຜະລິດປະລິມານສໍາລັບການລວມ OEM. ຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາສໍາລັບລາຄາສະເພາະໃນປະລິມານທີ່ທ່ານຕ້ອງການ.

Datasheet-C-Band Tunable Laser Module

ATLS4-C-Band Tunable Laser Module

HTLS4-C-Band ໂມດູນເລເຊີທີ່ສາມາດປັບໄດ້

Lead Time-C-Band Tunable Laser Module

• ການຜະລິດມາດຕະຖານ: 1~2 ອາທິດ

• ການສັ່ງຊື້ປະລິມານ: ກະລຸນາຕິດຕໍ່ພວກເຮົາສໍາລັບຕາຕະລາງການຜະລິດ

• ການສັ່ງຊື້ແບບກຳນົດເອງ: 3-4 ອາທິດ

• ການຂົນສົ່ງລະຫວ່າງປະເທດ: ~5 ມື້ເຮັດວຽກ (DHL/UPS/FedEx Express)

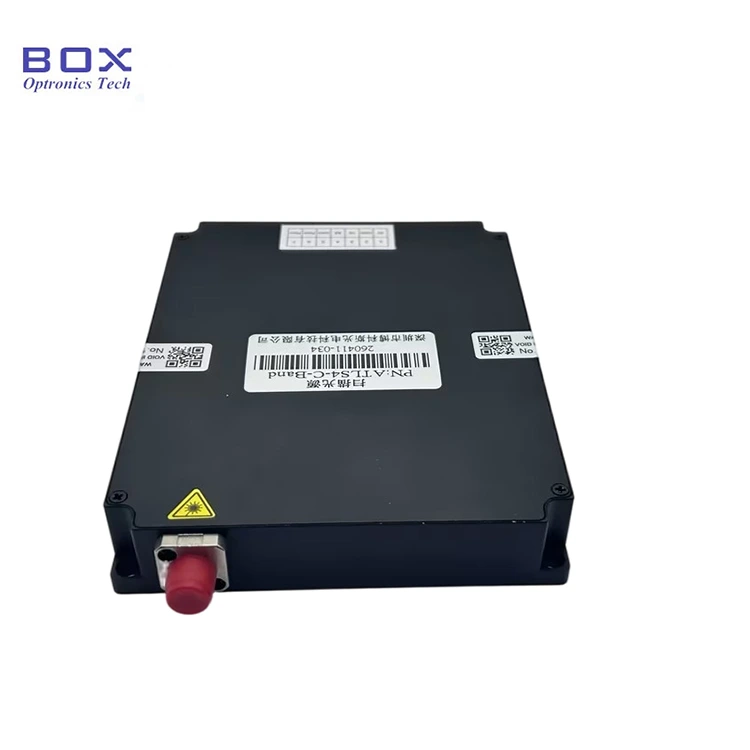

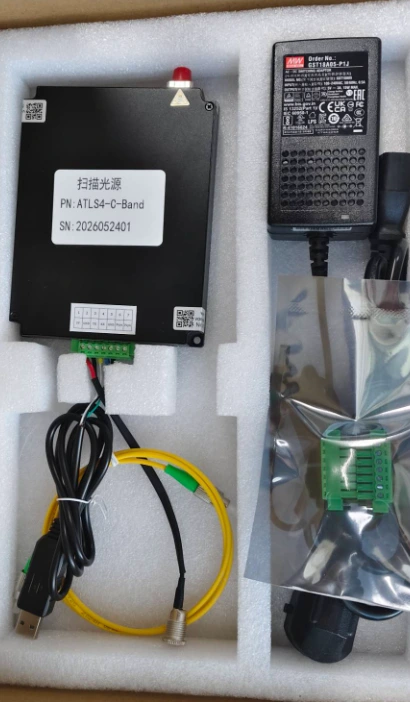

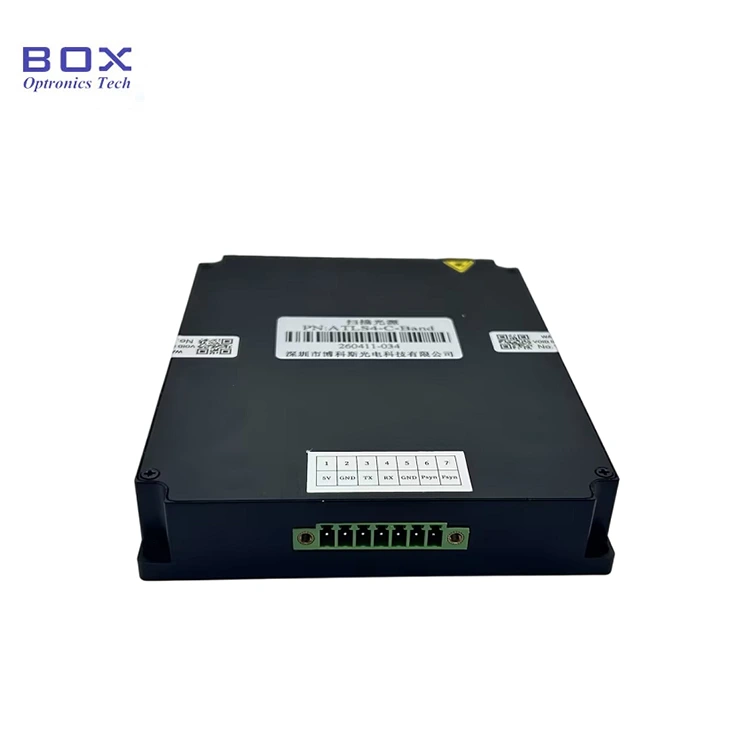

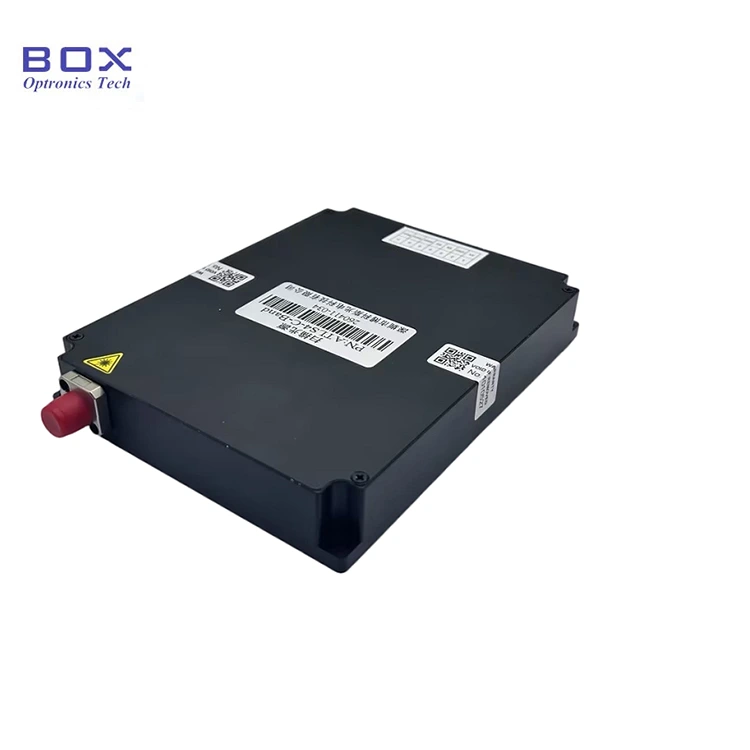

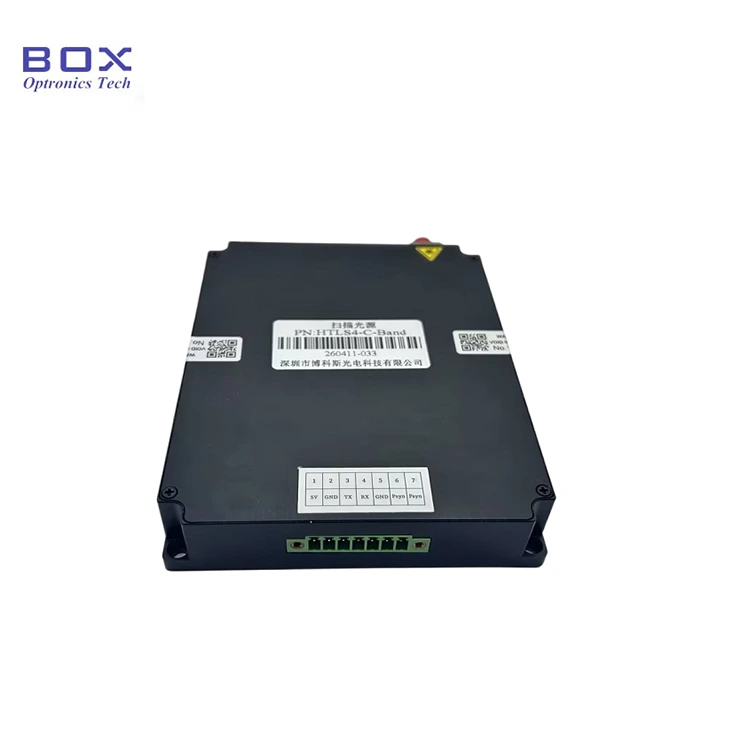

ຮູບພາບຂອງຜະລິດຕະພັນຕົວຈິງ -C-Band Tunable Laser Module
