1. ການແນະນໍາເຄື່ອງຂະຫຍາຍໄຟເບີ Ytterbium-doped
2. ຂໍ້ກໍານົດດ້ານວິຊາການ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຄູ່ມືປະຕິບັດງານທີ່ປອດໄພ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ການບໍລິການຫຼັງການຂາຍ
Ytterbium-Doped Fiber Amplifier (YDFA) ໃຊ້ເລເຊີປັ໊ມ semiconductor ເພື່ອກະຕຸ້ນເສັ້ນໄຍ ytterbium-doped, ສະຫນອງການຂະຫຍາຍ optical ທີ່ມີປະສິດທິພາບໃນລະດັບຄວາມຍາວ 1030-1080nm. ເຄື່ອງຂະຫຍາຍສຽງໃຫ້ກຳລັງຜົນຜະລິດທີ່ອີ່ມຕົວແບບເປັນທາງເລືອກ ແລະ ປັບຕົວໄດ້ຢ່າງຕໍ່ເນື່ອງຢູ່ທີ່ 17/20/23/25/26/27/30/33/37/40dBm, ມີການເພີ່ມສູງ, ສຽງລົບກວນໜ້ອຍ, ແລະປະສິດທິພາບຜົນຜະລິດທີ່ໝັ້ນຄົງ.
ມີຢູ່ໃນທັງການຕັ້ງຄ່າໂມດູນ benchtop ແລະຫນາແຫນ້ນ, YDFA ສະຫນັບສະຫນູນການຄວບຄຸມຫນ້າກະດານ, ການສື່ສານ serial, ແລະການດໍາເນີນງານຊອບແວ PC, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກເຊັ່ນ: 1064nm laser amplification ໃນການຄົ້ນຄວ້າວິທະຍາສາດ, ລະບົບ laser ອຸດສາຫະກໍາ, ຄໍາຮ້ອງສະຫມັກ laser ເສັ້ນໄຍ, ແລະລະບົບການວັດແທກຄວາມແມ່ນຍໍາ optical.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
1030~1070, 1040~1080 |
|
|
ພະລັງງານປ້ອນຂໍ້ມູນ |
dBm |
0~10 |
ສາມາດປັບແຕ່ງໄດ້ |
|
ພະລັງງານຜົນຜະລິດອີ່ມຕົວ |
dBm |
17/20/23/25/26/27/30/33/37/40 |
ປ້ອນຂໍ້ມູນ @0dBm |
|
ຕົວເລກສຽງ |
dB |
≤5.0 |
|
|
ການໄດ້ຮັບ Polarization ຂຶ້ນກັບ |
dB |
<0.3 |
ເສັ້ນໄຍ SM |
|
ອັດຕາສ່ວນການສູນພັນ Polarization |
dB |
>20 |
PM ເສັ້ນໄຍ |
|
Input/Output isolation |
dB |
>35 |
|
|
ປະເພດເສັ້ນໄຍ |
- |
Hi1060 ຫຼື PM980 |
|
|
ຕົວເຊື່ອມຕໍ່ |
- |
FC/APC |
|
|
ຮູບແບບການເຮັດວຽກ |
- |
ACC/APC(1) |
|
|
ຂະໜາດ |
ມມ |
260(W)×280(D)×120(H) |
Benchtop(17-26dBm) |
|
260(W)×320(D)×120(H) |
Benchtop(27-33dBm) |
||
|
376(W)×340(D)×112(H) |
Benchtop (37-40dBm) |
||
|
125(W)×150(D)×20(H) |
ໂມດູນ(17~20dBm) |
||
|
139(W)×206(D)×27(H) |
ໂມດູນ(23~26dBm) |
||
|
139(W)×235(D)×70(H) |
ໂມດູນ(27~40dBm) |
||
|
ການສະຫນອງພະລັງງານ |
V |
AC 110~240V, <30W |
Benchtop |
|
ການສະຫນອງພະລັງງານ |
V |
5V DC, <15W |
ໂມດູນ |
|
ໂໝດຄວບຄຸມ |
- |
RS232 ການສື່ສານ Serial |
ໂມດູນ |
|
ການໂຕ້ຕອບການສື່ສານ |
- |
DB9 ຍິງ |
ໂມດູນ |
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5~+35 |
|
|
ລະດັບຄວາມຊຸ່ມຊື່ນຂອງການດໍາເນີນງານ |
% |
0~70 |
|
●ລະດັບຄວາມຍາວຄື້ນກວ້າງ;
● ພະລັງງານອອກສູງເຖິງ 40dBm;
●ຕົວເລກສຽງຕ່ໍາ;
● Hi1060 ຫຼື PM980 ເປັນທາງເລືອກ.
● optics ບໍ່ເປັນເສັ້ນ; ລ
● ໄມໂຄເວຟໂຟໂຕນິກ;
● ລະບົບ LiDAR ທີ່ສອດຄ່ອງກັນ.

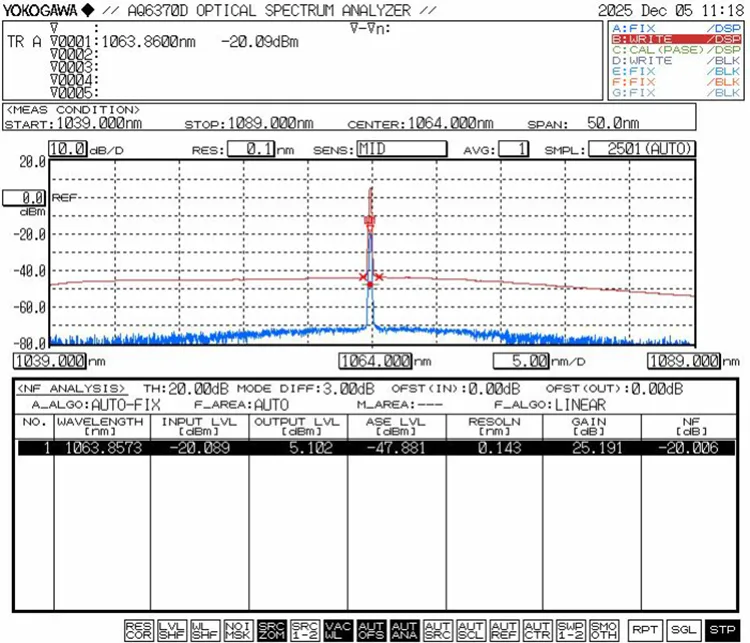

● Optical Spectrum of Amplified 1064nm signal power input 0dBm, 3A
● ພະລັງງານ instability@ output power 27dBm, 0dBm input 1064nm, APC mode

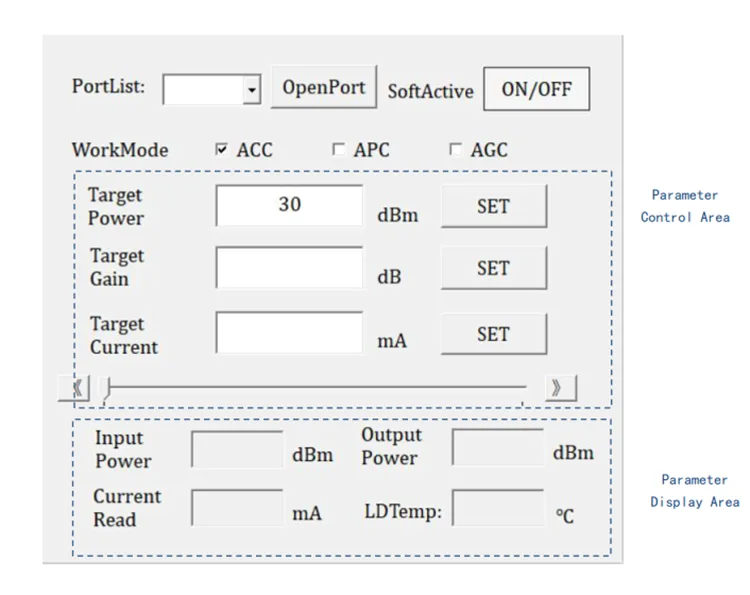

● ການໂຕ້ຕອບຊອບແວຄວບຄຸມ PC

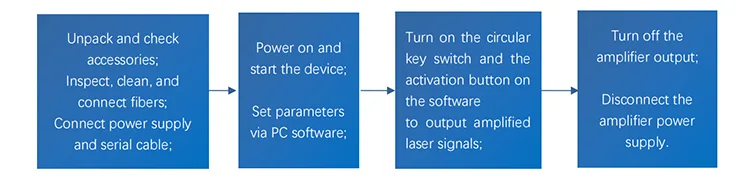

ຂັ້ນຕອນທີ1. ການຫຸ້ມຫໍ່ແລະການປະກອບ: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນຄົບຖ້ວນສົມບູນ, ລວມທັງສາຍໄຟຫຼືອະແດບເຕີໄຟຟ້າ, ເສັ້ນໄຍ jumpers, ຄູ່ມືການດໍາເນີນງານ, ບົດລາຍງານການທົດສອບ, ແລະອື່ນໆ.
ເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານ: ເຄື່ອງຂະຫຍາຍສຽງ Benchtop ສາມາດເຊື່ອມຕໍ່ໂດຍກົງກັບພະລັງງານ AC; ເຄື່ອງຂະຫຍາຍສຽງແບບໂມດູລາຄວນເຊື່ອມຕໍ່ກັບການສະຫຼັບພະລັງງານ DC ຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງຄວາມຕ້ອງການການສະຫນອງພະລັງງານຂອງພວກເຂົາ.
ໃຊ້ອຸປະກອນ ແລະ ເຄື່ອງມືພິເສດ (ຕົວກວດກາໃບໜ້າເສັ້ນໄຍ, ຊຸດທຳຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ) ເພື່ອກວດກາ ແລະ ເຮັດຄວາມສະອາດໃບໜ້າຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ. ພຽງແຕ່ໃນເວລາທີ່ມັນສະອາດຫມົດ, ໃຊ້ jumpers ເສັ້ນໄຍເພື່ອເຊື່ອມຕໍ່ແຫຼ່ງແສງສະຫວ່າງສັນຍານກັບພອດປ້ອນຂໍ້ມູນເຄື່ອງຂະຫຍາຍສຽງ.
ຂັ້ນຕອນທີ2. ເປີດການສະຫນອງພະລັງງານຂອງເຄື່ອງຂະຫຍາຍສຽງ, ເລືອກຮູບແບບການເຮັດວຽກໃນຊອບແວ PC, ແລະກໍານົດພາລາມິເຕີເຊັ່ນ: ພະລັງງານອອກຫຼືປະຈຸບັນ pump.
ໝາຍເຫດ: ແຕ່ລະຄັ້ງທີ່ໂມດູນເຄື່ອງຂະຫຍາຍສຽງເປີດຢູ່, ໂໝດເຮັດວຽກ (APC/ACC) ແລະກະແສໄຟຟ້າ ຫຼືກຳລັງອອກຂອງເຄື່ອງຂະຫຍາຍສຽງແມ່ນເປັນການຕັ້ງຄ່າພາລາມິເຕີຈາກການນຳໃຊ້ຄັ້ງສຸດທ້າຍ. ຖ້າຕ້ອງການການປັບຕົວ, ມັນສາມາດຖືກດັດແກ້ຜ່ານຊອບແວ PC. ເຄື່ອງຂະຫຍາຍສຽງມັກຈະຖືກຕັ້ງເປັນກະແສໄຟຟ້າທີ່ເຮັດວຽກຕໍ່າສຸດ ແລະພະລັງງານຜົນຜະລິດຕໍ່າສຸດຕາມຄ່າເລີ່ມຕົ້ນໃນໂຮງງານ.
ຂັ້ນຕອນທີ3. ກົດປຸ່ມເປີດໃຊ້ງານ (ACT) ໃນໂມດູນແລະຄລິກໃສ່ສະຫຼັບການກະຕຸ້ນອ່ອນ (SOFTACTIVE) ໃນຊອບແວ PC. ໃນເວລານີ້, ສັນຍານ laser ເລີ່ມຂະຫຍາຍອອກແລະຜົນຜະລິດ. ໃນລະຫວ່າງການທົດລອງ, ຮູບແບບການເຮັດວຽກແລະພະລັງງານຜົນຜະລິດສາມາດປັບໄດ້ໃນລັກສະນະທີ່ທັນເວລາຕາມຄວາມຕ້ອງການ.
ໝາຍເຫດ: ເມື່ອເຄື່ອງຂະຫຍາຍສຽງຢູ່ໃນສະຖານະປ່ອຍແສງ (ສະຫຼັບການເປີດໃຊ້ງານເປີດຢູ່), ມັນຖືກຫ້າມຢ່າງເຂັ້ມງວດໃນການສຽບ, ຖອດປລັກ ຫຼືເຊື່ອມຕໍ່ສາຍສຽບໄຟເບີ; ຖ້າບໍ່ດັ່ງນັ້ນ, ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ jumper ປະເຊີນ ໜ້າ ກັບເຄື່ອງຂະຫຍາຍສຽງຂອງມັນເອງມີແນວໂນ້ມທີ່ຈະເສຍຫາຍ, ເຊິ່ງກໍ່ໃຫ້ເກີດຄວາມຜິດປົກກະຕິ.
Setp4. ຫຼັງຈາກການນໍາໃຊ້, ປິດປຸ່ມເປີດໃຊ້ງານ (ACT) ເພື່ອຕັດອອກຂອງເຄື່ອງຂະຫຍາຍ, ປິດການສະຫນອງໄຟ, ແລະຕັດການເຊື່ອມຕໍ່ເສັ້ນໄຍໄດ້.
|
YDFA |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຂະໜາດ |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-doped Fiber Amplifier |
17: 17 dBm 20: 20 dBm 23: 23dBm ... 40: 40 dBm |
SM: Hi1060 PM:PM980 |
M: ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: YDFA-27-PM-M
(ຂໍ້ມູນການສັ່ງຊື້: Ytterbium-doped Fiber Amplifier, ພະລັງງານຜົນຜະລິດ 27dBm, ມີເສັ້ນໄຍ PM980, ຊຸດໂມດູນ).
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າສຳລັບຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ການຜະລິດ: 10-15 ມື້ເຮັດວຽກ. (ຖ້າມີບາງອັນໃນສະຕັອກ, ມັນຈະໄດ້ຮັບການຂົນສົ່ງໄວຂຶ້ນ.
ການຂົນສົ່ງສາກົນ: 3-5 ມື້ເຮັດວຽກ.
● ເຄື່ອງຂະຫຍາຍສຽງຄວນເຮັດວຽກພາຍໃນຄວາມຍາວຂອງສັນຍານ optical ແລະຂອບເຂດພະລັງງານ. ຫ້າມປ້ອນສັນຍານ optical ເກີນຂອບເຂດທີ່ກໍານົດໄວ້. ອ້າງອີງໃສ່ບົດລາຍງານການທົດສອບຜະລິດຕະພັນສໍາລັບຕົວກໍານົດການສະເພາະ.
● ກ່ອນທີ່ຈະເລີ່ມ, ໃຫ້ແນ່ໃຈວ່າສະວິດໄຟແລະປຸ່ມກົດປິດ, ຫຼັງຈາກນັ້ນເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານ. ເມື່ອປິດເຄື່ອງ, ທໍາອິດໃຫ້ປິດປຸ່ມກົດ, ແລະຕັດການເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານຫຼັງຈາກທີ່ຕົວຊີ້ວັດຜົນຜະລິດອອກ. ຢ່າຕັດສາຍໄຟໂດຍກົງເມື່ອເຄື່ອງຂະຫຍາຍສຽງເຮັດວຽກ.
● ການສຽບ/ຖອດສາຍເຊື່ອມຕໍ່ເສັ້ນໄຍຂາເຂົ້າ ແລະ ຂາອອກເລື້ອຍໆແມ່ນບໍ່ແນະນໍາ, ເພາະວ່າມັນອາດຈະເຮັດໃຫ້ເກີດການປົນເປື້ອນຂອງຂີ້ຝຸ່ນ, ການສູນເສຍການແຊກຊຶມເພີ່ມຂຶ້ນ, ຫຼືການເຜົາໄຫມ້ຂອງໃບຫນ້າຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ.
● ຕົວເຊື່ອມຕໍ່ FC/APC ຢູ່ພອດຜົນຜະລິດຫຼັກແມ່ນສໍາລັບການທົດສອບພະລັງງານເທົ່ານັ້ນ; ມັນຖືກຫ້າມຢ່າງເຂັ້ມງວດເພື່ອເຊື່ອມຕໍ່ມັນກັບຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍອື່ນໆ. ຖ້າເສັ້ນໄຍຜົນຜະລິດຕ້ອງເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນໆ, ການເຊື່ອມສານຟິວຊັນກັບເສັ້ນໄຍ fusion ແມ່ນແນະນໍາ.
● ຮັກສາອຸປະກອນໃຫ້ຫ່າງຈາກຄວາມຊຸ່ມ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ເກັບໄວ້ໃນບ່ອນແຫ້ງ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນການຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ການບໍລິການສ້ອມແປງຫຼືການທົດແທນໂດຍບໍ່ເສຍຄ່າຈະຖືກສະຫນອງສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນ. ແນວໃດກໍ່ຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໄຈທາງທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼືອິດທິພົນຕໍ່ສິ່ງແວດລ້ອມ.
(2) ເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດຳເນີນການທີ່ບໍ່ເໝາະສົມໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງຮ່າງກາຍທີ່ເຫັນໄດ້ຊັດເຈນທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) ການຖອດປະກອບ, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງ ຫຼື ບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍ ຫຼືການສູນເສຍລະຫວ່າງການຂົນສົ່ງ.
