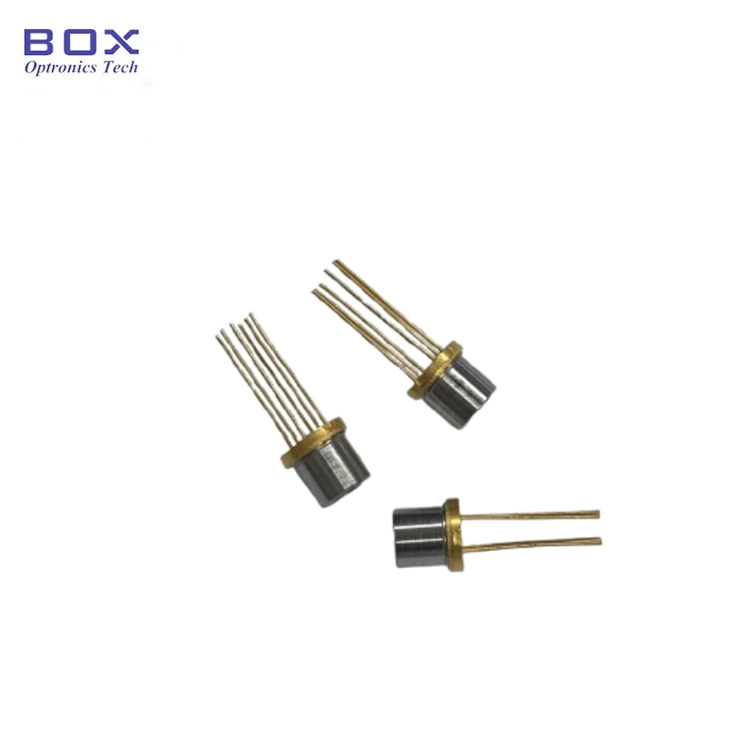

1392nm DFB Laser Diode TO-CAN

Box Optronics ສະເໜີ 1392nm DFB Laser Diode TO-CAN (Model: BLD-D1392.5TO60-AL), ເລເຊີ DFB ທີ່ອອກແບບມາສໍາລັບຄໍາຮ້ອງສະຫມັກການຊອກຄົ້ນຫາອາຍແກັສ vapor (H2O). ບັນຈຸຢູ່ໃນຊຸດກະຊັບ TO60 hermetic ທີ່ມີເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC), ເຄື່ອງເຮັດຄວາມຮ້ອນ, ແລະຜົນຜະລິດເລນ aspheric. ປະກອບດ້ວຍຄວາມຍາວຂອງຄື້ນກາງຂອງ 1392.5nm, ຄວາມທົນທານຕໍ່ຄື້ນ +/-1nm, ພະລັງງານຜົນຜະລິດ 5mW, ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງສູງ, ແລະກະແສໄຟຟ້າຕ່ໍາ, ເລເຊີ DFB ນີ້ແມ່ນເຫມາະສົມສໍາລັບ diode laser absorption spectroscopy (TDLAS) ທີ່ tunable ແລະຄໍາຮ້ອງສະຫມັກການກວດສອບອາຍແກັສອື່ນໆ. MOQ ແມ່ນ 1 pc. ສະຫນັບສະຫນູນການທົດສອບຕົວຢ່າງຊຸດຂະຫນາດນ້ອຍແລະການສະຫນອງປະລິມານ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ລາຍລະອຽດຂອງຜະລິດຕະພັນ -1392nm DFB Laser Diode TO-CAN

1392nm DFB Laser Diode TO-CAN (Model: BLD-D1392.5TO60-AL) ຈາກ Box Optronics ມີຄວາມຍາວສູນກາງ 1392.5nm (1391.5–1393.5nm) ແລະ 5mW optical output ຜ່ານເລນ aspheric ທີ່ມີຄວາມຍາວ 7.5mm. ອອກແບບມາສໍາລັບການເຊື່ອມ optical ຊ່ອງຫວ່າງ, diode laser DFB 1392nm ນີ້ແມ່ນເຫມາະສົມສໍາລັບການ coupling ຈຸລັງອາຍແກັສ, ການວິເຄາະອາຍແກັສ, ແລະການເຊື່ອມໂຍງລະບົບການຮັບຮູ້ແສງ.

TEC ປະສົມປະສານແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມສະຫນັບສະຫນູນການຄວບຄຸມອຸນຫະພູມສໍາລັບການສະຖຽນລະພາບຂອງຄວາມຍາວຄື້ນ. ຊຸດໂລຫະ hermetic TO60 ທີ່ມີການຕັ້ງຄ່າ 6-pin ສະຫນອງຮູບແບບທີ່ຫນາແຫນ້ນແລະແຂງແຮງສໍາລັບເຄື່ອງວິເຄາະອາຍແກັສແລະອຸປະກອນການຮັບຮູ້ແສງອຸດສາຫະກໍາ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ -1392nm DFB Laser Diode TO-CAN

· ຄວາມຍາວຄື້ນກາງ: 1392.5nm (ຊ່ວງ 1391.5–1393.5nm), +/- ຄວາມຖືກຕ້ອງຂອງຄວາມຍາວຄື້ນສູງ

· ກຳລັງການຜະລິດ optical ສູງ: ຕ່ຳສຸດ 5mW

· ເກນກະແສໄຟຟ້າຕໍ່າ

· ເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC), ເຄື່ອງເຮັດຄວາມຮ້ອນ

· ຊຸດກະຊັບ TO60 hermetic ທີ່ມີຜົນຜະລິດເລນ aspheric

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ-1392nm DFB Laser Diode TO-CAN

· ການກວດຫາໄອນ້ຳ (H₂O) ໂດຍໃຊ້ TDLAS

· ການກວດກາຊ່ອງແກສເຊລຊ່ອງຫວ່າງ

· 1392nm ແຫຼ່ງເລເຊີ DFB ສໍາລັບເຄື່ອງວິເຄາະອາຍແກັສ

· ການຕິດຕາມຄວາມຊຸ່ມຂອງຂະບວນການອຸດສາຫະກໍາ

· ເຄື່ອງມືວັດແທກອາຍແກັສ optical ແລະ spectroscopy

· ການຄົ້ນຄວ້າ Photonics ແລະລະບົບການວິເຄາະອາຍແກັສ OEM

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ -1392nm DFB Laser Diode TO-CAN

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ

ພາລາມິເຕີ	ສັນຍາລັກ	ຕ່ຳສຸດ	ສູງສຸດ.	ໜ່ວຍ
Forward Current	IFLD	-	100	mA
ແຮງດັນສົ່ງຕໍ່	VFLD	-	2	V
ອຸນຫະພູມປະຕິບັດງານ	ເທິງ	0	70	°C
ອຸນຫະພູມການເກັບຮັກສາ	TS	-40	85	°C
Solder Reflow ອຸນຫະພູມ	TSLD	-	260/10	°C / S

ຄຸນລັກສະນະທາງແສງໄຟຟ້າ (T = 25°C)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ເກນປັດຈຸບັນ	ໄອທີ	CW, 25°C	-	14	25	mA
ພະລັງງານຜົນຜະລິດ	ປ	IOP=50mA	5	-	-	mW
ຄວາມຍາວຂອງຄື້ນກາງ	λ	IOP=50mA	1391.5	1392.5	1393.5	ນມ
ປະສິດທິພາບຄວາມຊັນ	SE	IOP=50mA	-	0.1	0.24	mW/mA
ແຮງດັນສົ່ງຕໍ່	VF	IOP=30mA	0.5	-	2.0	V
ຄວາມຕ້ານທານຊຸດ	R	CW	-	7	-	Ω
ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ	SMSR	IOP=100mA	35	45	-	dB
Thermistor Resistance	RT	25°C	-	10	-	kΩ
ຕົວຄູນເບຕ້າ	ເບຕ້າ	25°C/85°C	3800	3930	4000	K

ຄຸນລັກສະນະຂອງ TEC

ພາລາມິເຕີ	ສັນຍາລັກ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
TEC ປະຈຸບັນສູງສຸດ	IMAX	-	-	1.2	A
TEC ແຮງດັນສູງສຸດ	VMAX	-	-	1.58	V
ພະລັງງານສູງສຸດ TEC	QMAX	-	-	1.2	W
ຄວາມແຕກຕ່າງຂອງອຸນຫະພູມ TEC	ΔT	-	70	-	K

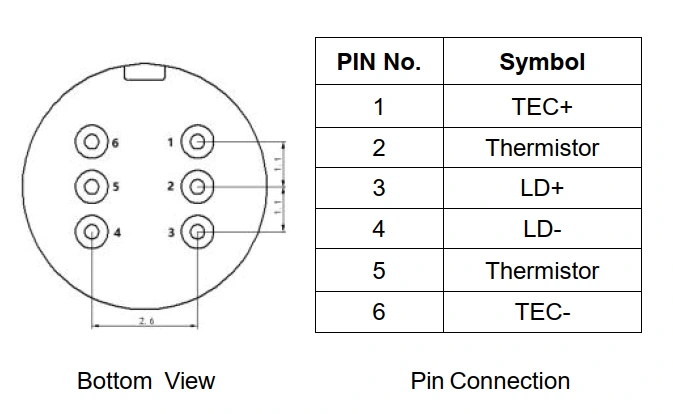

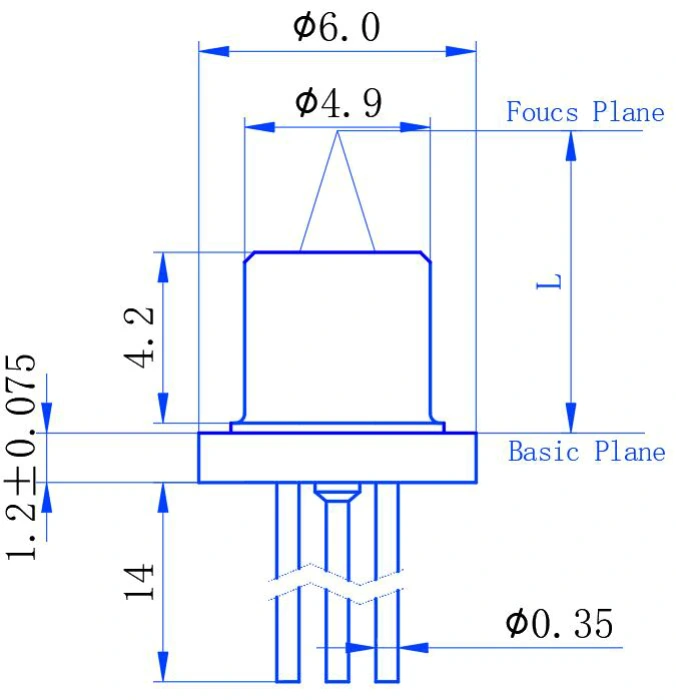

Package ແລະ Pin ຄໍານິຍາມ

ຂໍ້ມູນການສັ່ງຊື້ -1392nm DFB Laser Diode TO-CAN

ນາມສະກຸນ

BLD - D XXXX ຫາ XX - X

ຕົວຢ່າງ: BLD-D1392.5TO60-AL

ພາກສະຫນາມ	ລະຫັດ	ລາຍລະອຽດ
ຊຸດຜະລິດຕະພັນ	BLD	Box Laser Diode Series
ປະເພດເລເຊີ	D	D = DFB Laser
ຄວາມຍາວຄື້ນ	1392.5	ຄວາມຍາວສູນກາງຂອງຄື້ນ 1392.5nm
ປະເພດແພັກເກດ	TO60	ຊຸດ TO60 hermetic
ເລນ / ຜົນຜະລິດ	AL	AL = ເລນ Aspheric

ແຜ່ນຂໍ້ມູນ -1392nm DFB Laser Diode TO-CAN

ແຜ່ນຂໍ້ມູນ

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q: ອາຍແກັສໃດທີ່ສາມາດກວດພົບໄດ້ດ້ວຍເລເຊີ 1392nm DFB?

A: ຄວາມຍາວຂອງຄື້ນ 1392nm ຖືກນໍາໃຊ້ທົ່ວໄປສໍາລັບການດູດຊຶມອາຍນ້ໍາ (H₂O) spectroscopy ແລະສາມາດນໍາໃຊ້ກັບ TDLAS ທີ່ອີງໃສ່ຄວາມຊຸ່ມຊື້ນແລະ vapor detection ນ້ໍາ. ສາຍການດູດຊຶມສະເພາະແລະເງື່ອນໄຂການດໍາເນີນງານຄວນໄດ້ຮັບການປະເມີນໂດຍອີງໃສ່ຄວາມເຂັ້ມຂົ້ນຂອງອາຍແກັສ, ຄວາມຍາວຂອງເສັ້ນທາງ optical, ແລະການອອກແບບລະບົບ. Box Optronics ຍັງສະຫນອງ DFB laser diodes ຢູ່ໃນຄວາມຍາວ wavelength ອື່ນໆສໍາລັບຂໍ້ກໍານົດການຮັບຮູ້ອາຍແກັສທີ່ແຕກຕ່າງກັນ.

Q: ຄວາມແຕກຕ່າງກັນລະຫວ່າງເລເຊີ TO60 DFB ນີ້ແລະເລເຊີ DFB ທີ່ຫຸ້ມຫໍ່ butterfly ແມ່ນຫຍັງ?

A: ຄວາມແຕກຕ່າງຕົ້ນຕໍແມ່ນຮູບແບບຊຸດ, ການໂຕ້ຕອບ optical, ແລະຄ່າໃຊ້ຈ່າຍ.

ລຸ້ນ TO60 ມີຊຸດກະເປົ໋າໂລຫະທີ່ມີຂະໜາດກະທັດຮັດ ພ້ອມກັບ TEC, ເຄື່ອງເຮັດຄວາມຮ້ອນ ແລະ ເລນ aspheric ປະສົມປະສານສໍາລັບການເຊື່ອມ optical ພື້ນທີ່ຫວ່າງ.

ເລເຊີ DFB ຂອງ Butterfly ໂດຍທົ່ວໄປແລ້ວແມ່ນມີຢູ່ກັບຜົນຜະລິດທີ່ມີເສັ້ນໄຍ pigtailed ແລະອາດຈະລວມເອົາຫນ້າທີ່ເພີ່ມເຕີມເຊັ່ນ: optical isolator ແລະ monitor photodiode, ຂຶ້ນກັບການຕັ້ງຄ່າ.

ດ້ວຍຊຸດທີ່ງ່າຍກວ່າແລະຜົນຜະລິດ optical ພື້ນທີ່ຫວ່າງ, ລຸ້ນ TO60 ໃຫ້ທາງເລືອກທີ່ມີປະສິດທິພາບກວ່າສໍາລັບການຮັບຮູ້ອາຍແກັສແລະຄໍາຮ້ອງສະຫມັກອື່ນໆທີ່ການເຊື່ອມຕໍ່ເສັ້ນໄຍແລະຫນ້າທີ່ປະສົມປະສານເພີ່ມເຕີມແມ່ນບໍ່ຈໍາເປັນ. ທາງເລືອກແມ່ນຂຶ້ນກັບວິທີການເຊື່ອມຕໍ່ optical ທີ່ຕ້ອງການ, ຂະຫນາດຊຸດ, ແລະສະຖາປັດຕະຍະກໍາລະບົບ.

ຖາມ: TEC ປະສົມປະສານປັບປຸງປະສິດທິພາບການຊອກຄົ້ນຫາອາຍແກັສແນວໃດ?

A: Thermistor TEC ແລະ 10kΩ ປະສົມປະສານໃຫ້ການຄວບຄຸມອຸນຫະພູມສໍາລັບເລເຊີ DFB, ຊ່ວຍຮັກສາສະພາບການເຮັດວຽກທີ່ຫມັ້ນຄົງແລະຫຼຸດຜ່ອນການລອຍລົມຄວາມຍາວຂອງຄື້ນທີ່ເກີດຈາກການປ່ຽນແປງຂອງອຸນຫະພູມ. ການຄວບຄຸມອຸນຫະພູມແມ່ນສໍາຄັນໃນລະບົບ TDLAS ເພາະວ່າຄວາມຍາວຂອງເລເຊີຕ້ອງສອດຄ່ອງກັບລັກສະນະການດູດຊຶມເປົ້າຫມາຍ. ຂໍ້ມູນຈໍາເພາະຂອງ TEC ຄວນພິຈາລະນາຮ່ວມກັນກັບລະດັບອຸນຫະພູມການດໍາເນີນງານຂອງເລເຊີແລະຄວາມຕ້ອງການຂອງລະບົບການຮັບຮູ້ອາຍແກັສທີ່ສົມບູນ.

ຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງ

· 1392nm 10mW DFB Butterfly Laser Diode

· 760nm 10mW DFB Butterfly Laser Diode

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· 1574nm DFB Laser Diode ສໍາລັບການຮັບຮູ້ CO2

· 1mm Active Area InGaAs PIN photodiode

ບັນທຶກການດໍາເນີນງານ ແລະການຈັດການ

· Laser diodes ແມ່ນອຸປະກອນທີ່ລະອຽດອ່ອນການລະບາຍໄຟຟ້າສະຖິດ (ESD). ຂັ້ນຕອນການປົກປ້ອງ ESD ທີ່ຖືກຕ້ອງຄວນຖືກປະຕິບັດຕາມຕະຫຼອດເວລາໃນລະຫວ່າງການຈັບ.

· ໂມດູນຄວນຖືກຈັດການໃນລັກສະນະດຽວກັນກັບອຸປະກອນ semiconductor ທົ່ວໄປເພື່ອປ້ອງກັນຄວາມເສຍຫາຍຂອງ electrostatic. ສໍາລັບການເກັບຮັກສາແລະຖືທີ່ປອດໄພ, ໂມດູນຄວນໄດ້ຮັບການຫຸ້ມຫໍ່ດ້ວຍວັດສະດຸ ESD-proof.

· ເພື່ອປະກອບໂມດູນໃນ PCB, ໂຕະເຮັດວຽກ, ເຫຼັກ soldering, ແລະຮ່າງກາຍຂອງມະນຸດຄວນຈະມີພື້ນຖານ.

· ເກັບຮັກສາອຸປະກອນທີ່ບໍ່ໄດ້ໃຊ້ຢູ່ໃນອຸນຫະພູມການເກັບຮັກສາທີ່ແນະນໍາ (-40°C ຫາ +85°C) ໃນບັນຈຸພັນທີ່ປອດໄພ ESD.

· ຢ່າເກີນລະດັບສູງສຸດຢ່າງແທ້ຈິງທີ່ລະບຸໄວ້ໃນແຜ່ນຂໍ້ມູນ, ລວມທັງກະແສຕໍ່ສູງສຸດ 100mA ແລະແຮງດັນສົ່ງຕໍ່ສູງສຸດ 2V.

· ໃຊ້ໄດເວີເລເຊີໄດໂອດດ້ວຍການຈຳກັດປັດຈຸບັນ ແລະການປ້ອງກັນແຮງດັນເກີນ.

· ເປີດໃຊ້ການສະຖຽນລະພາບອຸນຫະພູມ TEC ກ່ອນທີ່ຈະນຳໃຊ້ກະແສໄຟເລເຊີເພື່ອປະສິດທິພາບສູງສຸດ ແລະ ຄວາມໝັ້ນຄົງຂອງຄວາມຍາວຄື້ນ.

· ຫຼີກເວັ້ນການສໍາຜັດກັບພື້ນຜິວຂອງເລນ aspheric ດ້ວຍນິ້ວມືເປົ່າເພື່ອປ້ອງກັນການປົນເປື້ອນ. ຖ້າຕ້ອງການເຮັດຄວາມສະອາດ, ໃຫ້ໃຊ້ isopropyl alcohol (IPA) ແລະ swab ທີ່ບໍ່ມີ lint.

· ອຸນຫະພູມ reflow ຂອງ solder: ສູງສຸດ 260°C ເປັນເວລາ 10 ວິນາທີ. ຫຼີກເວັ້ນການ soldering ເກີນໄປທີ່ໃຊ້ເວລາຫຼືອຸນຫະພູມ.
