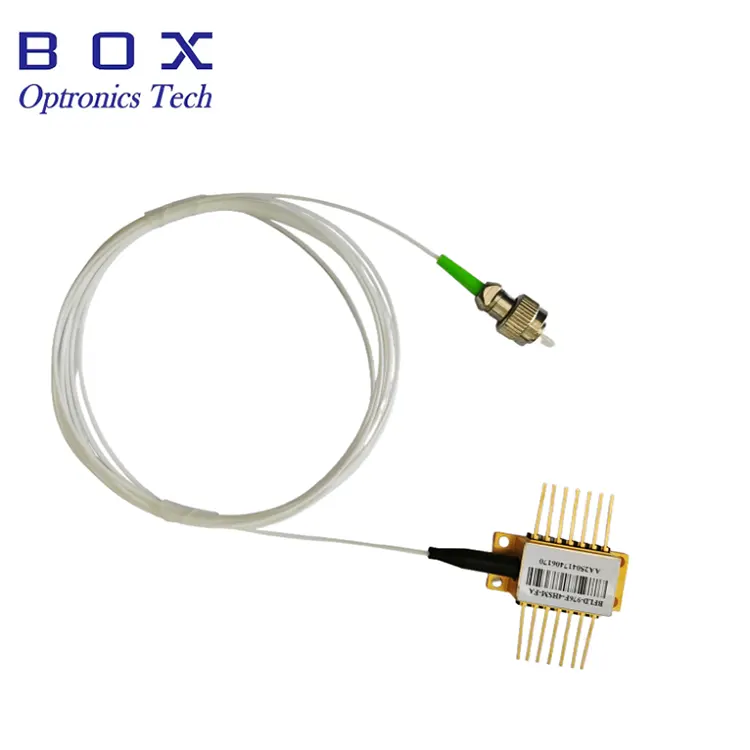

1582nm DFB Laser ສໍາລັບ H2S Gas Sensing

Box Optronics ສະເໜີເລເຊີຄຳຕິຊົມທີ່ແຈກຢາຍ 1582nm +/-1nm ທີ່ອອກແບບມາເພື່ອກວດຫາ hydrogen sulfide (H2S) ໂດຍໃຊ້ tunable diode laser absorption spectroscopy (TDLAS). ເລເຊີ 1582nm DFB ສໍາລັບ H2S Gas Sensing ແມ່ນບັນຈຸຢູ່ໃນຊຸດ butterfly 14-pin ມາດຕະຖານອຸດສາຫະກໍາທີ່ມີເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC), 10kΩ thermistor, ຈໍພາບ photodiode, ແລະຕົວແຍກ optical ໃນຕົວ, ເລເຊີ 1582nm DFB ສະຫນອງຄວາມຫມັ້ນຄົງຂອງອຸນຫະພູມ wavelength (0. 0.01nm/mA ຄ່າສໍາປະສິດປະຈຸບັນ) ແລະການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ໃນທົ່ວລະດັບອຸນຫະພູມກໍລະນີກ້ວາງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ລາຍລະອຽດຂອງຜະລິດຕະພັນ - 1582nm DFB Laser ສຳລັບການຮັບຮູ້ອາຍແກັສ H2S

ເລເຊີ 1582nm DFB ສໍາລັບ H2S Gas Sensing ຈາກ Box Optronics ເປັນເລເຊີ MQW ປະສິດທິພາບສູງທີ່ອອກແບບມາເພື່ອກວດຫາ hydrogen sulfide (H₂S) ແລະ fiber optic sensing. ຄວາມຖືກຕ້ອງຂອງຄວາມຍາວຄື້ນແມ່ນ +/-1nm, ຊ່ວງຄວາມຍາວຄື່ນແມ່ນ 1581–1583nm, ແລະມັນໃຫ້ກຳລັງການຜະລິດ optical ຕ່ຳສຸດ 10mW ຜ່ານເສັ້ນໄຍ SM ຫຼື PM. ປະສົມປະສານ TEC ແລະ 10kΩ thermistor ສະຫນັບສະຫນູນສະຖຽນລະພາບຂອງຄວາມຍາວຄື້ນ, ໃນຂະນະທີ່ຄ່າສໍາປະສິດຄວາມຍາວຄື້ນ 0.01nm/mA ປະຈຸບັນເຮັດໃຫ້ການປັບ wavelength ປັບ. A ≥30dB optical isolator ຫຼຸດຜ່ອນການສະທ້ອນກັບຄືນໄປບ່ອນ, ແລະຊຸດ butterfly 14-pin ທີ່ມີສອງ pinout ທາງເລືອກສະຫນອງການເຊື່ອມໂຍງລະບົບທີ່ມີຄວາມຍືດຫຍຸ່ນ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ - 1582nm DFB Laser ສໍາລັບ H2S Gas Sensing

· ຄວາມຍາວຂອງຄື້ນກາງ: 1582nm, +/-1nm WL ຄວາມທົນທານ (ຊ່ວງ 1581–1583nm)

· ກຳລັງການຜະລິດ optical ສູງ: 10mW / 20mW

· ອັດຕາສ່ວນການບີບອັດດ້ານຂ້າງສູງ: ≥35dB ຕ່ຳສຸດ, 40dB ປົກກະຕິ (CW)

· ຕົວແຍກແສງໃນຕົວ: ການແຍກ ≥30dB

· ເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC) ແລະເຄື່ອງເຮັດຄວາມຮ້ອນ 10kΩ ສໍາລັບການສະຖຽນລະພາບຄວາມຍາວຄື້ນ

· ຊຸດ butterfly 14-pin ມາດຕະຖານອຸດສາຫະກໍາ, ທາງເລືອກປະເພດ 1 ແລະປະເພດ 2 pinout

· SM fiber ຫຼື PM fiber pigtail

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ - 1582nm DFB Laser ສໍາລັບ H2S Gas Sensing

· ການກວດຫາ ແລະຕິດຕາມກ໊າຊ Hydrogen sulfide (H2S) ໂດຍໃຊ້ TDLAS

· ແວ່ນຕາໂມດູນສະໂກປີ (WMS) ສໍາລັບການກວດຫາ H2S

· Industrial H₂S ຄວາມປອດໄພ ແລະການຕິດຕາມສິ່ງແວດລ້ອມ

· ການວິເຄາະນ້ຳມັນ ແລະແກັສ, ເຄມີ ແລະນ້ຳເສຍ

· ຂະບວນການກວດສອບ ແລະການວິເຄາະການປ່ອຍອາຍພິດ

· NIR spectroscopy ແລະເຄື່ອງມືວິເຄາະອາຍແກັສ

· ການລວມເອົາ OEM ເຂົ້າໃນເຄື່ອງວິເຄາະອາຍແກັສ H₂S ແລະລະບົບຄວາມປອດໄພທາງອຸດສາຫະກຳ

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ - 1582nm DFB Laser ສໍາລັບ H2S Gas Sensing

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ອຸນຫະພູມການເກັບຮັກສາ	ສ	-	-40	-	85	°C
ອຸນຫະພູມກໍລະນີປະຕິບັດງານ	ເທິງ	-	-20	-	70	°C
Forward Current	IF	CW	-	-	200	mA
Laser Reverse Voltage	VLR	-	-	-	2	V
PD Forward Current	IFPD	-	-	1.1	5	mA
PD Reverse Voltage	VRPD	-	-	5	10	V
TEC ປະຈຸບັນ	ໄອເຕັກ	-	-	0.8	1.5	A
ແຮງດັນ TEC	VTEC	-	-	1.5	3.5	V

ຄຸນລັກສະນະທາງແສງໄຟຟ້າ (T = 25°C ອຸນຫະພູມເລເຊີ)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ຄວາມຍາວຂອງຄື້ນກາງ	λc	TL=15~35°C, CW	1581	1582	1583	ນມ
ພະລັງງານ Optical Output	ປ	-	10	-	-	mW
ເກນປັດຈຸບັນ	ໄອທີ	-	-	10	35	mA
ປະສິດທິພາບຄວາມຊັນ	η	CW, PO=5mW	0.05	0.11	0.2	mW/mA
ປະຈຸບັນປະຕິບັດງານ	Iop	PO=10mW, CW	-	100	120	mA
Spectral Linewidth	LW	FWHM	-	3	-	MHz
Laser Forward Voltage	VF	CW, PO=10mW	-	1.2	3.0	V
ຕິດຕາມກະແສມືດ	ID	-	-	-	0.1	μA
ແບນວິດ (-3dB)	BW	-	-	2.5	-	GHz
ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ	SMSR	CW	35	40	-	dB
Optical Isolation	-	-10	30	-	-	dB
ສິ່ງລົບກວນຄວາມເຂັ້ມຂົ້ນຂອງພີ່ນ້ອງ	RIN	CW, PO=5mW	-	-145	-	dB/Hz
TEC ກໍານົດອຸນຫະພູມ	ສ	-	15	-	35	°C
Input Impedance	ZIN	-	22	25	28	Ω
Thermistor Current	ໄອທີ	-	10	-	100	μA
Thermistor Resistance	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC ປະຈຸບັນ	ໄອເຕັກ	TL=25°C, TC=70°C	-	-	1.5	A
ແຮງດັນ TEC	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
ຄວາມອາດສາມາດ TEC	ΔT	Tc=70°C	-	-	50	°C
ຄວາມຍາວຄື້ນ (EOL)	Δλ	ຕະຫຼອດຊີວິດ 25 ປີ	-	-	±0.1	ນມ
ຄ່າສໍາປະສິດອຸນຫະພູມຄື້ນ	Δλ/ΔT	TEC 15°C ຫາ 35°C	-	0.09	-	nm/°C
ຄ່າສໍາປະສິດປັດຈຸບັນຂອງຄວາມຍາວຄື້ນ	Δλ/ΔI	-	-	0.01	-	nm/mA

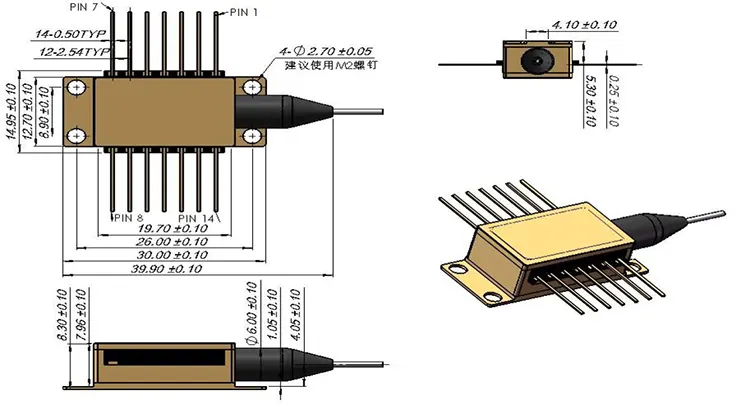

Package and Pin Definition - 1582nm DFB Laser for H2S Gas Sensing

ພິມ 1 Pin Configuration

ປັກໝຸດ	ລາຍລະອຽດ	ປັກໝຸດ	ລາຍລະອຽດ
1	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	14	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
2	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	13	ເລເຊີ Anode (+)
3	Laser DC Bias (Cathode) (-)	12	ເລເຊີ RF Cathode (-)
4	PD Monitor Anode (-)	11	ເລເຊີ Anode (+)
5	PD Monitor Cathode (+)	10	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
6	TEC (+)	9	ພື້ນທີ່ກໍລະນີ
7	TEC (-)	8	ພື້ນທີ່ກໍລະນີ

ປະເພດ 2 Pin Configuration

ປັກໝຸດ	ລາຍລະອຽດ	ປັກໝຸດ	ລາຍລະອຽດ
1	TEC (+)	14	TEC (-)
2	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	13	ພື້ນທີ່ກໍລະນີ
3	PD Monitor Anode (-)	12	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
4	PD Monitor Cathode (+)	11	ເລເຊີ Cathode (-)
5	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	10	ເລເຊີ Anode (+)
6	NC (ບໍ່ມີການເຊື່ອມຕໍ່)	9	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
7	NC (ບໍ່ມີການເຊື່ອມຕໍ່)	8	NC (ບໍ່ມີການເຊື່ອມຕໍ່)

ຂໍ້ມູນການສັ່ງຊື້ - 1582nm DFB Laser for H2S Gas Sensing

ນາມສະກຸນ

BFLD - XXXX - XX - XX - XX (-X)

ຕົວຢ່າງ: BDLD-1582-10SM-FA

ພາກສະຫນາມ	ລະຫັດ	ລາຍລະອຽດ
ປະເພດເລເຊີ	BFLD	ຊຸດ DFB Laser Diode
ຄວາມຍາວຄື້ນ	1582	1582nm (ຍັງສາມາດໃຊ້ໄດ້: 1310, 1550, CWDM, ຄວາມຍາວຄື້ນອື່ນໆ)
ພະລັງງານຜົນຜະລິດ	10	10mW (ຍັງສາມາດໃຊ້ໄດ້: 20mW, ປັບແຕ່ງ)
ປະເພດເສັ້ນໄຍ	SM / PM	SM = Single-mode (SMF-28e); PM = Polarization-maintaining
ປະເພດຕົວເຊື່ອມຕໍ່	FA / SA	FA = FC/APC; SA = SC/APC; ຕົວເຊື່ອມຕໍ່ອື່ນໆທີ່ມີຢູ່
Pinout	NULL / 2	NULL = ປະເພດ 1 (ຄ່າເລີ່ມຕົ້ນ); 2 = ປະເພດ 2

ແຜ່ນຂໍ້ມູນ ແລະແຜ່ນທົດສອບ - 1582nm DFB Laser ສຳລັບການຮັບຮູ້ອາຍແກັສ H2S

ເອກະສານຂໍ້ມູນ

ໃບທົດສອບ

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

ຖາມ: ເປັນຫຍັງ 1582nm ຈຶ່ງເໝາະສົມກັບການຮັບຮູ້ອາຍແກັສ H₂S?

A: ພາກພື້ນຄວາມຍາວຄື້ນ 1582nm ປະກອບດ້ວຍຄຸນສົມບັດການດູດຊຶມ H₂S ແລະໄດ້ຮັບການສະແດງໃຫ້ເຫັນສໍາລັບການຕິດຕາມ H₂S ໂດຍໃຊ້ເລເຊີ DFB ແລະເຕັກນິກ TDLAS/QEPAS. ໃນ TDLAS, ຄວາມຍາວຂອງແສງເລເຊີຖືກສະແກນຜ່ານເສັ້ນການດູດຊຶມເປົ້າໝາຍ, ແລະການດູດຊຶມຜົນໄດ້ຮັບຖືກວິເຄາະເພື່ອກໍານົດຄວາມເຂັ້ມຂຸ້ນຂອງ H₂S. ພາກພື້ນ 1582nm ຍັງເຂົ້າກັນໄດ້ກັບອົງປະກອບເສັ້ນໃຍແກ້ວນໍາແສງມາດຕະຖານແລະເຕັກໂນໂລຊີເລເຊີ DFB ແກ່. ຄວາມກວ້າງເສັ້ນແຄບແລະ SMSR ສູງເຮັດໃຫ້ການຄວບຄຸມຄວາມຍາວຄື້ນທີ່ຊັດເຈນສໍາລັບການກວດພົບ spectroscopic.

ຖາມ: ເປັນຫຍັງເຄື່ອງແຍກແສງທີ່ມີຕົວຕັ້ງຕົວຕີຈຶ່ງສໍາຄັນສໍາລັບລະບົບການຮັບຮູ້ອາຍແກັສ?

A: ການສະທ້ອນກັບຄືນຈາກຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ, ຈຸລັງອາຍແກັສ, ຕົວແຍກ beam, ແລະອົງປະກອບ optical ອື່ນໆສາມາດເຮັດໃຫ້ເກີດຄວາມຄິດເຫັນຂອງ optical, ນໍາໄປສູ່ການເຫນັງຕີງຂອງພະລັງງານຜົນຜະລິດ, ຄວາມຫມັ້ນຄົງຂອງໂຫມດ, ແລະຄວາມບໍ່ສະຖຽນລະພາບຂອງຄວາມຍາວຂອງຄື້ນ. ຕົວແຍກແສງທີ່ມີຕົວຕັ້ງຕົວຕີທີ່ມີການໂດດດ່ຽວ ≥30dB ສະກັດກັ້ນການຕອບສະໜອງທາງແສງ ແລະຊ່ວຍຮັກສາການດຳເນີນການເລເຊີທີ່ໝັ້ນຄົງ ແລະພື້ນຖານການວັດແທກ. ປະສິດທິຜົນຂອງມັນມີຄຸນຄ່າໂດຍສະເພາະໃນລະບົບ TDLAS ທີ່ມີເສັ້ນໄຍທີ່ມີການສະທ້ອນແສງທີ່ສໍາຄັນ.

Q: ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (MOQ) ແມ່ນຫຍັງ?

A: MOQ ແມ່ນ 1pc. ປະລິມານຂະຫນາດນ້ອຍສາມາດໃຊ້ໄດ້ສໍາລັບ R&D, prototyping, ແລະການປະເມີນຜົນເບື້ອງຕົ້ນ, ໃນຂະນະທີ່ປະລິມານຂະຫນາດໃຫຍ່ສາມາດໄດ້ຮັບການສະຫນັບສະຫນູນສໍາລັບການຜະລິດເຄື່ອງວິເຄາະອາຍແກັສແລະໂຄງການ OEM. ຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາສໍາລັບລາຄາໂດຍອີງໃສ່ຈໍານວນທີ່ທ່ານຕ້ອງການ.

ຖາມ: ຂ້ອຍສາມາດໄດ້ຮັບຄວາມຍາວຂອງຄື້ນທີ່ກໍານົດເອງສໍາລັບປະເພດອາຍແກັສທີ່ແຕກຕ່າງກັນບໍ?

A: ແມ່ນແລ້ວ. Box Optronics ສະໜອງເລເຊີ DFB ໃນຄວາມຍາວຄື້ນຕ່າງໆທີ່ກົງກັບຄຸນສົມບັດການດູດຊຶມອາຍແກັສສຳລັບ TDLAS ແລະແອັບພລິເຄຊັນ spectroscopic ອື່ນໆ. ຄວາມຍາວຄື້ນທີ່ມີຢູ່ລວມມີການແກ້ໄຂສໍາລັບ H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂, ແລະແກັສອື່ນໆ. ຕິດຕໍ່ພວກເຮົາກັບຄວາມຕ້ອງການອາຍແກັສເປົ້າຫມາຍແລະໄລຍະຄື້ນສໍາລັບການທົບທວນຄືນຄວາມເປັນໄປໄດ້ແລະວົງຢືມ.
