ເຄື່ອງໄຫຼວຽນພະລັງງານສູງ 850nm

Box Optronics ສະໜອງເຄື່ອງໝູນວຽນພະລັງງານສູງ 850nm, ອົງປະກອບທາງແສງແບບ passive optical ທີ່ມີປະສິດທິພາບສູງທີ່ອອກແບບມາເພື່ອຄວບຄຸມທິດທາງແສງທີ່ຊັດເຈນໃນລະບົບໃຍແກ້ວນໍາແສງ. ເຄື່ອງໄຫຼວຽນຂອງ 3 ພອດນີ້ຊ່ວຍໃຫ້ລະບົບສາຍສົ່ງທີ່ບໍ່ແມ່ນເຊິ່ງກັນແລະກັນ, ກໍານົດເສັ້ນທາງສັນຍານ optical ຈາກພອດໄປຫາພອດໃນລັກສະນະລໍາດັບໃນຂະນະທີ່ຮັກສາປະສິດທິພາບ optical ທີ່ດີເລີດ.

ປະກອບດ້ວຍການສູນເສຍການແຊກຊຶມປົກກະຕິຕໍ່າສຸດ 1.0dB, ການໂດດດ່ຽວສູງຂອງ 25dB ປົກກະຕິ, ແລະການສູນເສຍຜົນຕອບແທນສູງຂອງຕໍາ່ສຸດທີ່ 45dB, ເຄື່ອງໄຫຼວຽນນີ້ແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີພະລັງງານສູງ 850nm. ມັນສະຫນັບສະຫນູນການຈັດການພະລັງງານສະເລ່ຍທັງຫມົດເຖິງ 500mW / 1W / 5W / 10W ໃນທົ່ວພອດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄວາມຕ້ອງການຂອງລະບົບເລເຊີເສັ້ນໄຍແລະເຄື່ອງຂະຫຍາຍສຽງ.

ບັນຈຸຢູ່ໃນຊຸດ 58 × 28 × 26 ມມທີ່ຫນາແຫນ້ນທີ່ມີ pigtails ເສັ້ນໄຍ 780-HP, ເຄື່ອງໄຫຼວຽນພະລັງງານສູງ 850nm ສະຫນອງຄວາມຫມັ້ນຄົງແລະປະສິດທິພາບໃນໄລຍະຍາວທີ່ເຊື່ອຖືໄດ້.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• ການໂດດດ່ຽວສູງ: 25dB ການໂດດດ່ຽວສູງສຸດປົກກະຕິ, ຕໍ່າສຸດ 22dB

• ການສູນເສຍການແຊກຕ່ໍາ: 1.0dB ປົກກະຕິ, ສູງສຸດ 1.5dB

• ການສູນເສຍຜົນຕອບແທນສູງ: ຕ່ຳສຸດ 45dB (Input/Output)

• ການສູນເສຍທີ່ຂຶ້ນກັບ polarization ຕ່ໍາ (PDL): ≤0.15dB

•ການຈັດການພະລັງງານສູງ: ສູງເຖິງ 500mW, 1W, 5W, 10W

• ຄວາມສາມາດພະລັງງານສູງສຸດ: <10kW ສໍາລັບການດໍາເນີນງານ ns pulse

• ການສະກັດກັ້ນ crosstalk ສູງ: ຕໍ່າສຸດ 45dB

• ການອອກແບບຊຸດກະທັດຮັດ ແລະແຂງແຮງ: 58×28×26mm

• pigtails ເສັ້ນໄຍ 780-HP ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີພະລັງງານສູງ

•ຄວາມຫນ້າເຊື່ອຖືທີ່ດີເລີດແລະຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ

• 3-port ການສົ່ງແສງສະຫວ່າງທີ່ບໍ່ແມ່ນເຊິ່ງກັນແລະກັນ

• ຊ່ວງອຸນຫະພູມການເຮັດວຽກກວ້າງ: +10°C ຫາ +50°C

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ລະບົບການຮັບຮູ້ໃຍແກ້ວນໍາແສງ

• ເຄື່ອງມື ແລະອຸປະກອນທົດສອບ Fiber optic

•ລະບົບເລເຊີເສັ້ນໄຍ 850nm

• ລະບົບພາບຊີວະພາບ ແລະ OCT

• ຫ້ອງທົດລອງຄົ້ນຄວ້າ ແລະ ພັດທະນາ

• ການປ້ອງກັນເລເຊີແບບແຈກຢາຍ (DFB).

ຂໍ້ມູນຈໍາເພາະ

ຂໍ້ມູນຈໍາເພາະທາງ Optical (T=25°C)

ຂໍ້ມູນສະເພາະດ້ານກົນຈັກ ແລະສິ່ງແວດລ້ອມ

*ຫມາຍ​ເຫດ​: ສະ​ເພາະ​ຂ້າງ​ເທິງ​ແມ່ນ​ສໍາ​ລັບ​ອຸ​ປະ​ກອນ​ທີ່​ບໍ່​ມີ​ຕົວ​ເຊື່ອມ​ຕໍ່​. ສໍາລັບອຸປະກອນທີ່ມີຕົວເຊື່ອມຕໍ່, ພະລັງງານການຈັດການຖືກຈໍາກັດຢູ່ທີ່ 1W, ການສູນເສຍການແຊກແມ່ນສູງກວ່າ 0.3dB, ການສູນເສຍກັບຄືນແມ່ນ 5dB ຕ່ໍາ, ແລະອັດຕາສ່ວນການສູນພັນແມ່ນ 2dB ຕ່ໍາ.

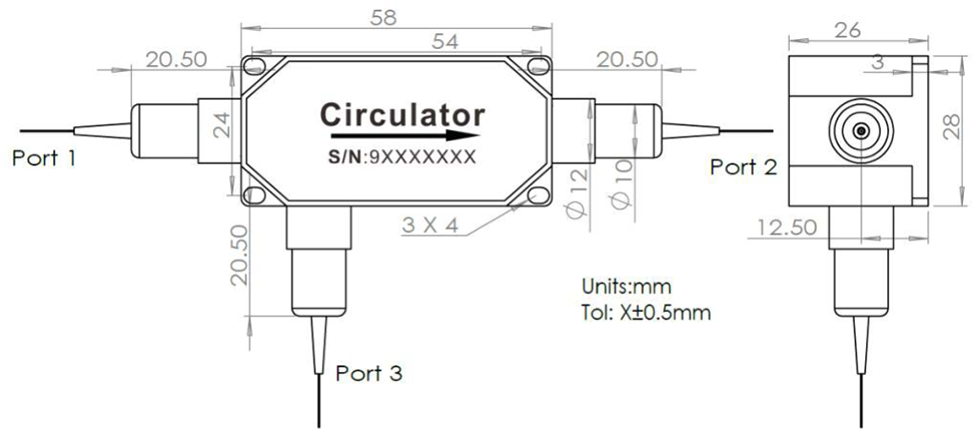

ຂະໜາດແພັກເກັດ

ເຄື່ອງໄຫຼວຽນພະລັງງານສູງ 850nm ຖືກຫຸ້ມຫໍ່ຢູ່ໃນເຮືອນທີ່ຫນາແຫນ້ນ, ແຂງແຮງ, ມີຂະຫນາດດັ່ງຕໍ່ໄປນີ້ (ຫນ່ວຍງານ: mm):

• ຂະໜາດບັນຈຸ: 58 × 28 × 26 ມມ

•ການຕັ້ງຄ່າ 3 ພອດທີ່ມີ pigtails ເສັ້ນໄຍ

• 4 ຮູສໍາລັບການຕິດຕັ້ງທີ່ປອດໄພ

• ຄວາມທົນທານ: ±0.5mm

ການຕັ້ງຄ່າພອດ

ເຄື່ອງໄຫຼວຽນຂອງ optical 3-port ນີ້ເຮັດໃຫ້ເສັ້ນທາງສັນຍານ optical unidirectional ໃນ 1 → 2 → 3 → 1 ລໍາດັບ:

• ພອດ 1 → ພອດ 2: ຂາດການສຽບສາຍສົ່ງຕໍ່ໜ້າ

• ພອດ 2 → ພອດ 3: ການກຳນົດເສັ້ນທາງຂອງສັນຍານທີ່ກະແຈກກະຈາຍ/ສະທ້ອນ

• ພອດ 3 → ພອດ 1: ການສົ່ງຕໍ່ສົ່ງຕໍ່ເຮັດໃຫ້ວົງຈອນການໄຫຼວຽນ, ໃນຂະນະທີ່ຮັກສາຄວາມໂດດດ່ຽວສູງໃນເສັ້ນທາງປີ້ນ.

ອຸປະກອນດັ່ງກ່າວນໍາໃຊ້ການອອກແບບ optical ທີ່ບໍ່ແມ່ນ reciprocal ເພື່ອຮັບປະກັນການຂະຫຍາຍສັນຍານທິດທາງແລະການໂດດດ່ຽວປະສິດທິພາບລະຫວ່າງພອດທີ່ບໍ່ຕິດກັນ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການຮັບຮູ້ເສັ້ນໄຍ, ການປ້ອງກັນ laser, ແລະລະບົບການວັດແທກ optical.

ຫຼັກການການເຮັດວຽກ

ເຄື່ອງໄຫຼວຽນຂອງ optical ພະລັງງານສູງ 850nm ເປັນອຸປະກອນຫຼາຍພອດແບບ passive ທີ່ບໍ່ແມ່ນ reciprocal ທີ່ສົ່ງສັນຍານ optical ໃນລໍາດັບ 1 → 2 → 3 → 1 ທິດທາງ, ເຮັດໃຫ້ການຄຸ້ມຄອງສັນຍານທິດທາງໃນລະບົບໃຍແກ້ວນໍາແສງ.

ອຸປະກອນແມ່ນອີງໃສ່ຜົນກະທົບການຫມຸນ Faraday ສົມທົບກັບອົງປະກອບເສັ້ນທາງ optical ທີ່ຂຶ້ນກັບ polarization.

ຫຼັກ​ການ​ເຮັດ​ວຽກ​:

• Faraday Rotator: ແນະນໍາການຫມຸນ polarization ທີ່ບໍ່ຕ່າງກັນຄົງທີ່ (ໂດຍປົກກະຕິ 45°), ບໍ່ຂຶ້ນກັບທິດທາງການຂະຫຍາຍພັນ.

• Polarization routing optics: ສັນຍານ optical ໂດຍກົງໂດຍອີງໃສ່ສະຖານະ polarization

•ການສົ່ງຕໍ່ທີ່ບໍ່ແມ່ນເຊິ່ງກັນແລະກັນ: ຮັບປະກັນການສົ່ງສັນຍານທິດທາງທີ່ມີການໂດດດ່ຽວສູງລະຫວ່າງເສັ້ນທາງການຂະຫຍາຍພັນແບບປີ້ນກັບກັນ

ຫນ້າ​ທີ່​ສໍາ​ຄັນ​:

•ແຍກສັນຍານ optical ຂະຫຍາຍໄປໜ້າ ແລະຖອຍຫຼັງ

•ປົກປ້ອງແຫຼ່ງເລເຊີຈາກການສະທ້ອນກັບຄືນ

•ເປີດໃຊ້ງານສອງທິດທາງໃນລະບົບການຮັບຮູ້ໃຍແກ້ວນໍາແສງ ແລະລະບົບເລເຊີ

•ຮອງຮັບການກຳນົດເສັ້ນທາງສັນຍານໃນສະຖາປັດຕະຍະກຳການວັດແທກ ແລະຄວາມຮູ້ສຶກ

ເປັນຫຍັງຕ້ອງເລືອກ Box Optronics?

•ການຄວບຄຸມຄຸນະພາບຢ່າງເຂັ້ມງວດດ້ວຍການທົດສອບ 100% ກ່ອນການຂົນສົ່ງ

•ລາຄາທີ່ແຂ່ງຂັນກັບຄວາມສາມາດໃນການຈັດສົ່ງຈໍານວນຫລາຍທີ່ຫມັ້ນຄົງ

•ທາງເລືອກການປັບແຕ່ງແບບຍືດຫຍຸ່ນສໍາລັບຄວາມຍາວຄື່ນ, ພະລັງງານ, ເສັ້ນໄຍ, ແລະຕົວເຊື່ອມຕໍ່

• 7×24 ຊົ່ວໂມງສະຫນັບສະຫນູນດ້ານວິຊາການແລະການຕອບສະຫນອງໄວ

•ການທົດສອບຕົວຢ່າງທີ່ມີຢູ່ສໍາລັບການປະເມີນຜົນ

•ການຂົນສົ່ງທົ່ວໂລກດ້ວຍ DHL, UPS, ແລະ FedEx ການຈັດສົ່ງດ່ວນ

ຂໍ້ມູນການສັ່ງຊື້

ນາມສະກຸນ

HPCIR - XXX - X - X - X - X - XX - XX

ຕົວຢ່າງ: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

ເຄື່ອງໄຫຼວຽນພະລັງງານສູງ 850nm, ເສັ້ນໄຍ 780-HP, ທໍ່ວ່າງ 900μm, ຄວາມຍາວຂອງເສັ້ນໄຍ 1m, ຊຸດ 58x28x26mm, ພະລັງງານການຈັດການ 10W, ເຊື່ອມຕໍ່ FC/APC

ຕົວເລືອກການປັບແຕ່ງທີ່ມີຢູ່

•ຄວາມຍາວຄື້ນສູນກາງ: 830nm, 850nm, ຄວາມຍາວຄື້ນອື່ນໆສາມາດໃຊ້ໄດ້ຕາມການຮ້ອງຂໍ

• ລະດັບພະລັງງານ: 500mW, 1W, 5W, 10W, ພະລັງງານທີ່ສູງກວ່າສາມາດໃຊ້ໄດ້ສໍາລັບການອອກແບບທີ່ກໍາຫນົດເອງ

•ປະເພດໄຟເບີ: 780-HP, ເສັ້ນໃຍພິເສດອື່ນໆ

•ຄວາມຍາວຂອງເສັ້ນໄຍ: 0.5m, 0.8m, 1m, 1.5m, 2m (ມີຄວາມຍາວຕາມຄວາມຕ້ອງການ)

•ປະເພດ Pigtail: ເສັ້ນໄຍເປົ່າ250μm, ທໍ່ວ່າງ 900μm, ທໍ່ວ່າງ 3.0mm

•ປະເພດຕົວເຊື່ອມຕໍ່: FC/UPC, FC/APC, SC/APC, LC/APC, ຫຼືຕົວເຊື່ອມຕໍ່ແບບກຳນົດເອງ

•ຂະໜາດບັນຈຸ: ມາດຕະຖານ 58x28x26mm ຫຼືຂະໜາດແພັກເກັດທີ່ກຳນົດເອງ

• ກຳນົດຄ່າເຄື່ອງໝູນວຽນ 4-ພອດ ສາມາດໃຊ້ໄດ້ຕາມການຮ້ອງຂໍ

ສໍາລັບຄວາມຕ້ອງການທີ່ກໍາຫນົດເອງ, ກະລຸນາຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາ.

ແຜ່ນຂໍ້ມູນແລະບົດລາຍງານການທົດສອບ

ແຕ່ລະເຄື່ອງໝູນວຽນພະລັງງານສູງ 850nm ຖືກສົ່ງກັບບົດລາຍງານການທົດສອບທີ່ສົມບູນແບບທີ່ບັນທຶກພາລາມິເຕີການປະຕິບັດການວັດແທກ. ເອກະສານເອກະສານ PDF ປະກອບມີລາຍລະອຽດສະເພາະແລະເສັ້ນໂຄ້ງການປະຕິບັດ.

•ບົດລາຍງານການສອບເສັງສ່ວນບຸກຄົນລວມຢູ່ໃນແຕ່ລະຫນ່ວຍງານ

ແຜ່ນຂໍ້ມູນ

ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ

ເງື່ອນໄຂການອ້າງອີງ

•EXW (Ex Works): ແນະນຳຖ້າທ່ານມີບັນຊີ DHL/UPS/FedEx. ພວກເຮົາຈັດສົ່ງໂດຍໃຊ້ບັນຊີຂອງທ່ານ; ບໍ່ມີຄ່າຂົນສົ່ງແມ່ນຄິດຄ່າທໍານຽມໂດຍພວກເຮົາ.

•DAP (ຈັດສົ່ງຢູ່ສະຖານທີ່): ຖ້າທ່ານບໍ່ມີບັນຊີຜູ້ຈັດສົ່ງ, ພວກເຮົາສາມາດຈັດການຂົນສົ່ງດ້ວຍການຂົນສົ່ງລ່ວງຫນ້າ.

•ເງື່ອນໄຂອື່ນໆ: ກະລຸນາຕິດຕໍ່ພວກເຮົາເພື່ອປຶກສາຫາລື.

ເງື່ອນໄຂການຈ່າຍເງິນ

•PayPal: ການຈ່າຍເງິນໄວແລະປອດໄພສໍາລັບຕົວຢ່າງແລະຄໍາສັ່ງຂະຫນາດນ້ອຍ

• T/T (ໂອນທະນາຄານ): ວິທີການຊໍາລະມາດຕະຖານສໍາລັບຄໍາສັ່ງການຜະລິດປົກກະຕິ

•ການຮັບປະກັນການຄ້າ Alibaba: ການປົກປ້ອງຄໍາສັ່ງທີ່ປອດໄພສໍາລັບການເຮັດທຸລະກໍາອອນໄລນ໌ທີ່ມີການຄໍ້າປະກັນຜູ້ຊື້

•ເງື່ອນໄຂການຊໍາລະແບບຍືດຫຍຸ່ນ: ສາມາດຕໍ່ລອງໄດ້ສໍາລັບຄູ່ຄ້າໄລຍະຍາວ ຫຼືຍຸດທະສາດ

ເວລານໍາ

•ການຜະລິດມາດຕະຖານ: ~10-15 ມື້ເຮັດວຽກ

•ການຕັ້ງຄ່າທີ່ກໍາຫນົດເອງ: 15-20 ມື້ເຮັດວຽກ

•ຄໍາສັ່ງປະລິມານ: ກະລຸນາຕິດຕໍ່ສໍາລັບຕາຕະລາງການຜະລິດ

•ການຂົນສົ່ງລະຫວ່າງປະເທດ: ~ 3-5 ມື້ເຮັດວຽກ (DHL / UPS / FedEx ດ່ວນ)

•ການບໍລິການແບບເລັ່ງລັດ: ມີໃຫ້ຕາມການຮ້ອງຂໍ

ບັນທຶກການດໍາເນີນງານ ແລະການຈັດການ

ການປົກປ້ອງ ESD

ໃນຂະນະທີ່ເຄື່ອງໄຫຼວຽນຂອງ optical ເປັນອຸປະກອນຕົວຕັ້ງຕົວຕີ, ການຈັດການທີ່ເຫມາະສົມແມ່ນຈໍາເປັນເພື່ອຮັກສາປະສິດທິພາບແລະຄວາມຫນ້າເຊື່ອຖື.

•ເຮັດວຽກຢູ່ໃນພື້ນຜິວທີ່ສະອາດ, ບໍ່ມີຂີ້ຝຸ່ນ

•ຫຼີກເວັ້ນການສໍາຜັດກັບປາຍເສັ້ນໄຍໂດຍກົງ

•ຮັກສາຝາອັດຂີ້ຝຸ່ນໃສ່ຕົວເຊື່ອມຕໍ່ເມື່ອບໍ່ໄດ້ໃຊ້

•ໃຊ້ການປົກປ້ອງ ESD ທີ່ເຫມາະສົມໃນລະຫວ່າງການຈັດການແລະການຕິດຕັ້ງ

ການຈັດການເສັ້ນໄຍ

•ຫຼີກເວັ້ນການງໍຂອງເສັ້ນໄຍຫຼາຍເກີນໄປ

•ຢ່າດຶງ ຫຼືບິດຫາງຜົມທີ່ມີເສັ້ນໄຍ

•ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍກ່ອນທີ່ຈະເຊື່ອມຕໍ່

•ໃຊ້ໝວກກັນຝຸ່ນສະເໝີເມື່ອບໍ່ໄດ້ໃຊ້ຕົວເຊື່ອມຕໍ່

•ກວດເບິ່ງເສັ້ນໃຍທ້າຍຂອງໃບຫນ້າສໍາລັບຄວາມເສຍຫາຍກ່ອນການນໍາໃຊ້

ການພິຈາລະນາການຈັດການພະລັງງານ

•ຮັບປະກັນວ່າພະລັງງານປ້ອນເຂົ້າທັງໝົດບໍ່ເກີນລະດັບສູງສຸດ

•ໃຊ້ການຕິດຕາມພະລັງງານທີ່ເຫມາະສົມເພື່ອຫຼີກເວັ້ນການ overload

•ອະນຸຍາດໃຫ້ມີການກະຈາຍຄວາມຮ້ອນທີ່ເຫມາະສົມໃນລະດັບພະລັງງານສູງ

•ຕິດໃສ່ຊຸດລະບາຍຄວາມຮ້ອນເພື່ອເຮັດວຽກຢ່າງຕໍ່ເນື່ອງຂອງພະລັງງານສູງ

•ໝາຍເຫດ: ອຸປະກອນທີ່ມີຕົວເຊື່ອມຕໍ່ໄດ້ຫຼຸດການຈັດການພະລັງງານ (1W ສູງສຸດ)

•ຫຼີກລ້ຽງການເກີດກະແສໄຟຟ້າຢ່າງກະທັນຫັນທີ່ອາດຈະເກີນລະດັບພະລັງງານສູງສຸດ

ການຕິດຕັ້ງແລະການຕິດຕັ້ງ

• ຕິດຕັ້ງເຄື່ອງໝູນວຽນຢ່າງປອດໄພໂດຍໃຊ້ 4 ຮູສຽບ

•ຮັບປະກັນຄວາມສອດຄ່ອງທີ່ເຫມາະສົມເພື່ອຫຼຸດຜ່ອນການສູນເສຍເພີ່ມເຕີມ

•ອະນຸຍາດໃຫ້ມີພື້ນທີ່ພຽງພໍສໍາລັບລັດສະໝີການໂຄ້ງເສັ້ນໄຍ

•​ປະ​ຕິ​ບັດ​ຢູ່​ພາຍ​ໃນ​ລະ​ດັບ​ອຸນ​ຫະ​ພູມ​ທີ່​ກໍາ​ນົດ​ໄວ້​ສໍາ​ລັບ​ຄວາມ​ເຊື່ອ​ຖື (+10°C ຫາ +50°C​)

•ຫຼີກເວັ້ນຄວາມກົດດັນກົນຈັກກ່ຽວກັບ pigtails ເສັ້ນໄຍ

•ຮັບປະກັນການວາງພອດທີ່ຖືກຕ້ອງສໍາລັບການກໍານົດເສັ້ນທາງສັນຍານທີ່ຖືກຕ້ອງ
