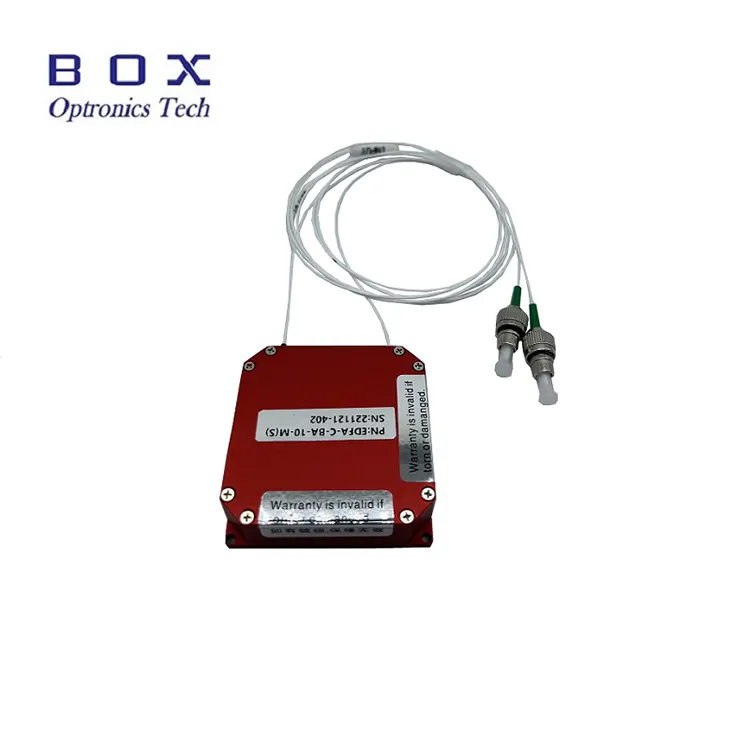

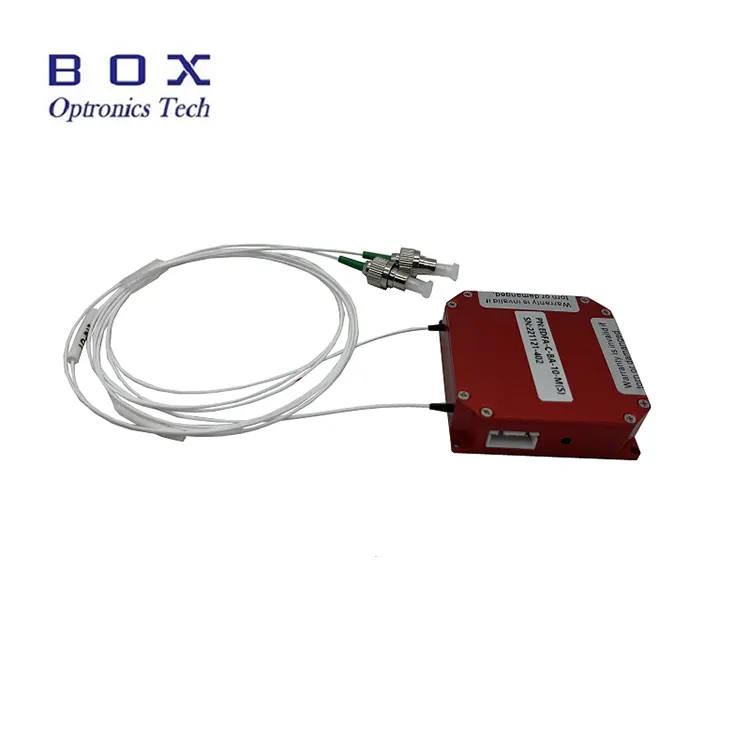

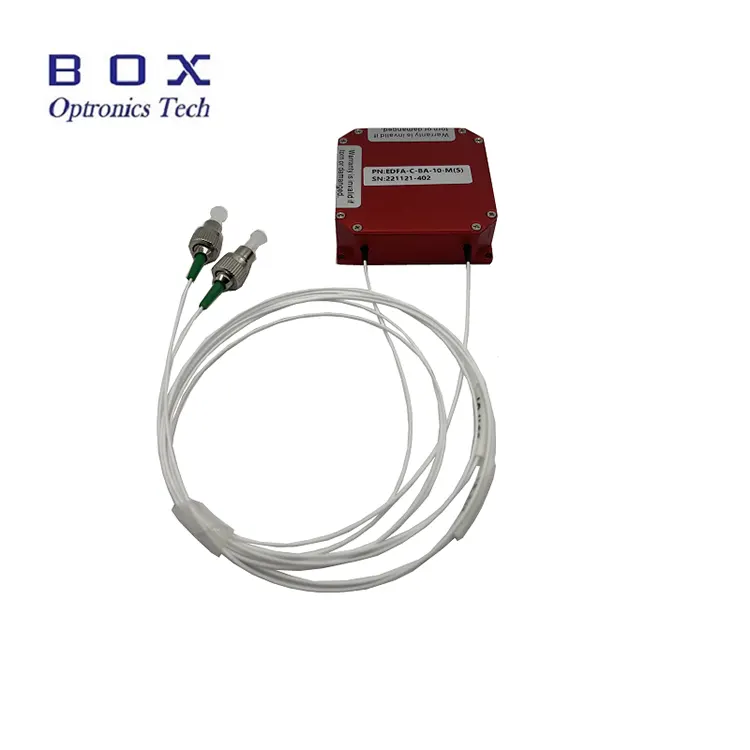

Micro-Module C-band Erbium-doped Fiber Booster ເຄື່ອງຂະຫຍາຍສຽງໄດ້ຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກໃນພື້ນທີ່ຈໍາກັດ. demensions ແມ່ນ 50(W)×50(D)×15(H)mm ຫຼື 45(W)×65(D)×10(H)mm ທາງເລືອກ. ພວກເຂົາສາມາດເປັນ ໃຊ້ສໍາລັບການຂະຫຍາຍພະລັງງານຂອງສັນຍານ laser ໃນ C-band 1530 ~ 1565nm ຊ່ວງຄວາມຍາວຄື້ນ. ພວກມັນມີພະລັງງານສູງ 10/13/17/20/23dBm, ແລະສຽງລົບກວນຕໍ່າ. ກ ພອດ serial ການສື່ສານແລະສາຍໄຟແມ່ນສະຫນອງໃຫ້ສໍາລັບການດໍາເນີນງານ PC. ເມື່ອ ການນໍາໃຊ້ໂມດູນເຫຼົ່ານີ້, ໃຫ້ແນ່ໃຈວ່າໃບຫນ້າຂອງເສັ້ນໄຍແມ່ນສະອາດ, ລະວັງ laser ຂໍ້ຈໍາກັດການປ້ອນຂໍ້ມູນ, ແລະໃຊ້ຄວາມລະມັດລະວັງດ້ານຄວາມປອດໄພຂອງເລເຊີທີ່ຈໍາເປັນ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
||||
|
ຊ່ວງຄວາມຍາວຂອງຄື້ນ |
ນມ |
1530–1565 |
C-band |
||||
|
ພະລັງງານປ້ອນຂໍ້ມູນ |
dBm |
-6~+3 |
|
||||
|
ພະລັງງານຜົນຜະລິດ |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm ປ້ອນຂໍ້ມູນ |
|
ຕົວເລກສຽງ |
dB |
≤5.0 |
-3dBm ປ້ອນຂໍ້ມູນ |
||||
|
PDG |
dB |
≤0.3 |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
Input/Output isolation |
dB |
≥35 |
|
||||
|
ຈໍພາບພະລັງງານ |
dB |
|
ປ້ອນ/ອອກ |
||||
|
ຮູບແບບການເຮັດວຽກ |
- |
|
ACC/APC |
||||
|
ເສັ້ນໄຍ pigtail |
- |
SMF-28 |
FC/APC |
||||
|
ໂໝດຄວບຄຸມ |
- |
DB9 Female(RS232)/TTL |
|
||||
|
ການໂຕ້ຕອບການສື່ສານ
|
- |
ZH2.54-4PIN |
ໂມດູນ M15 |
||||
|
- |
ZH1.5-6PIN |
ໂມດູນ M10 |
|||||
|
ຂະໜາດ |
ມມ |
50(W)×50(D)×15(H) |
ໂມດູນ |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
ໂມດູນ |
||||||
|
ການສະຫນອງພະລັງງານ |
- |
DC 5V, <10W |
ໂມດູນ |
||||
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
||||
|
ຄວາມຊຸ່ມຊື່ນປະຕິບັດການ |
℃ |
0~70% |
|
||||
● ລະດັບຄວາມຍາວຄື້ນກວ້າງ-1530~1565nm;
● ຍ່ອຍ ການອອກແບບ;
● ສຽງລົບກວນຕໍ່າ <5dB;
● ໂໝດຄວບຄຸມ RS232/ TTL.
● Optical ການສື່ສານເສັ້ນໄຍ;
● Optical ເຊັນເຊີເສັ້ນໄຍ;
● ເສັ້ນໄຍ ເລເຊີ.

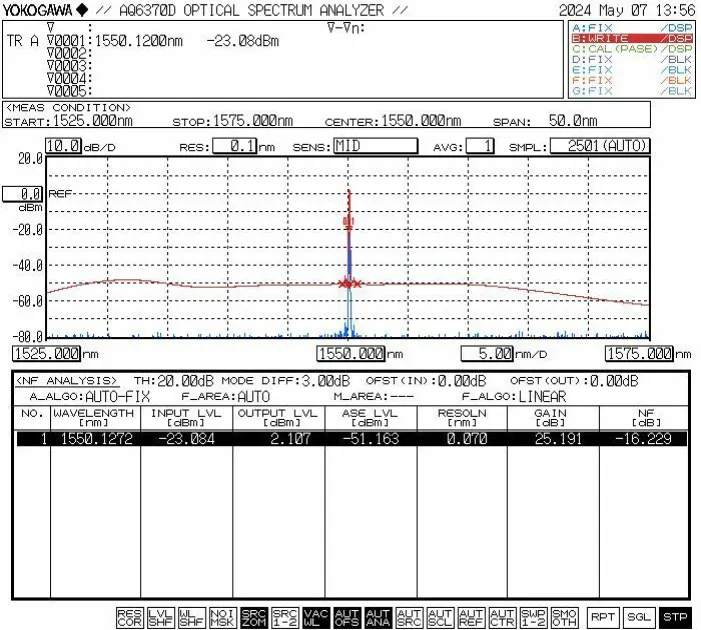

● ເສັ້ນໂຄ້ງລັກສະນະປົກກະຕິ
● ຄໍານິຍາມ PIN ການສື່ສານ (ຈາກຊ້າຍຫາຂວາ: 1 ຫາ 4):
ລະດັບການສື່ສານປະຕິບັດຕາມມາດຕະຖານ TTL. A TTL-RS232 ການປ່ຽນລະດັບແມ່ນຕ້ອງການສໍາລັບການເຊື່ອມຕໍ່ກັບຄອມພິວເຕີ.
|
ປັກໝຸດ |
ຄໍານິຍາມ |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
ຊື່ |
ປະເພດ EDFA |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຂະໜາດ |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbium-doped ເຄື່ອງຂະຫຍາຍໄຟເບີ |
BA: Booster-Amp |
C:C-band |
10:10dBm 13:13dBm 17:17dBm 20:20dBm 23:23dBm |
SM:SMF-28e |
MIC: ໂມດູນ |
ຕົວຢ່າງ: EDFA-BA-C-23-SM-MIC
(ຂໍ້ມູນການສັ່ງຊື້: Micro-Module C-band Erbium-doped Fiber Booster Amplifier, ພະລັງງານ 23dBmoutput, ມີ SMF-28efiber, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10-15 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນໃນສະຕັອກ, ມັນຈະໄວຂຶ້ນ ຈັດສົ່ງ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
Step1.Unpacking ແລະສະພາແຫ່ງ
ກວດເບິ່ງວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສໍາເລັດກ່ອນທີ່ຈະປະກອບ.
Step2.Connecting Power Supply ແລະ Fiber Patch Cords
ເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານ; ເຊື່ອມຕໍ່ໄຟສັນຍານກັບວັດສະດຸປ້ອນ
ຂັ້ນຕອນທີ3.ເປີດເຄື່ອງຂະຫຍາຍສຽງ

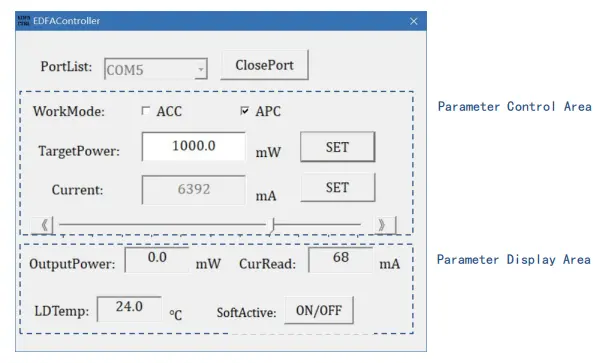

ເປີດເຄື່ອງຂະຫຍາຍສຽງ. ຫມາຍເຫດ: ປະຈຸບັນການປະຕິບັດແລະການໄດ້ຮັບ ຄ່າແມ່ນຕົວກໍານົດການທີ່ກໍານົດໄວ້ໂດຍຄອມພິວເຕີໂຮດໃນເວລາປິດສຸດທ້າຍ, ແລະ ສາມາດໄດ້ຮັບການແກ້ໄຂໂດຍຜ່ານຊອບແວຖ້າຫາກວ່າຈໍາເປັນ. ມັນໄດ້ຖືກຫ້າມຢ່າງເຂັ້ມງວດເພື່ອສຽບຫຼື ຖອດສາຍເຊື່ອມຕໍ່ເສັ້ນໄຍໃນຂະນະທີ່ເລເຊີເຮັດວຽກ.
Setp4.Shutdown
ຕັດການເຊື່ອມຕໍ່ສາຍໄຟຫຼັງຈາກການນໍາໃຊ້.
● ຢ່າຕັດການສະຫນອງພະລັງງານໂດຍກົງໃນຂະນະທີ່ເຄື່ອງຂະຫຍາຍສຽງຢູ່ ປະຕິບັດການ.
● ຮັກສາຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຈາກຝຸ່ນເພື່ອປ້ອງກັນການເຜົາໄໝ້ຂອງເສັ້ນໄຍ ໃບໜ້າຂອງຕົວເຊື່ອມຕໍ່. ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍເຈ້ຍເລນທີ່ບໍ່ມີຝຸ່ນກ່ອນ ການເຊື່ອມຕໍ່, ການກວດກາມັນກັບການກວດກາໃບຫນ້າປາຍເສັ້ນໄຍ, ແລະເຊື່ອມຕໍ່ຜ່ານ flange ພຽງແຕ່ຫຼັງຈາກຢືນຢັນຄວາມສະອາດ. ຖ້າບໍ່ດັ່ງນັ້ນ, ປາຍຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍອາດຈະ ຖືກໄຟໄຫມ້ເມື່ອ laser ຖືກເປີດ. ຮັບປະກັນການດໍາເນີນງານທີ່ບໍ່ມີເລເຊີເມື່ອ ເຊື່ອມຕໍ່ flanges, ແລະໃສ່ຫມວກຂີ້ຝຸ່ນເສັ້ນໄຍໃນເວລາທີ່ບໍ່ໄດ້ໃຊ້.
● ຮັກສາອຸປະກອນໃຫ້ແຫ້ງ ແລະເກັບຮັກສາໄວ້ໃນບ່ອນແຫ້ງ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
