1. ການນໍາສະເໜີແຫຼ່ງແສງ 1060nm 1064nm SLD
2. ຂໍ້ກໍານົດດ້ານວິຊາການ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ອຸປະກອນເສີມມາດຕະຖານ
6. ຄູ່ມືການດໍາເນີນງານທີ່ປອດໄພ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ການບໍລິການຫຼັງການຂາຍ

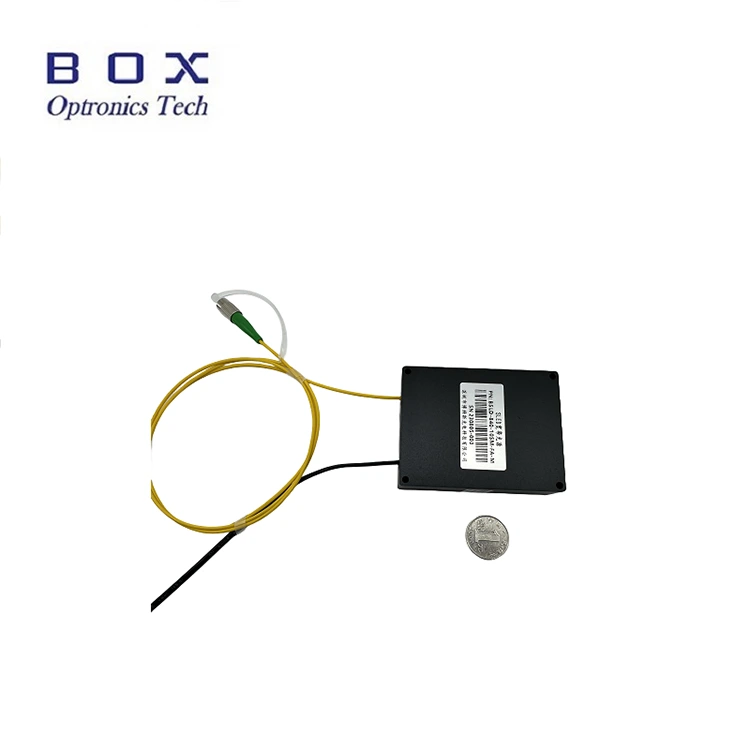

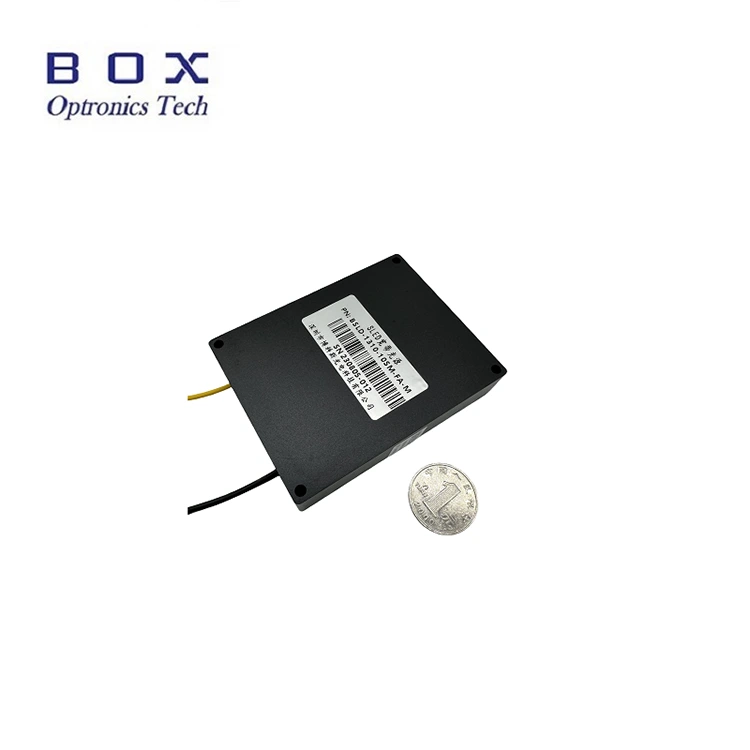

ນີ້ແມ່ນແຫຼ່ງແສງສະຫວ່າງ 1060nm 1064nm SLD ຮັບຮອງເອົາເທກໂນໂລຍີ diode superluminescent, ມີກໍາລັງຜົນຜະລິດ 5mW ແລະ 15mW ທາງເລືອກ, -3dB ແບນວິດຫຼາຍກວ່າ 15nm, spectrum ຮາບພຽງ, ripple ຕ່ໍາແລະຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວທີ່ດີເລີດ. ມັນສະຫນັບສະຫນູນ benchtop ແລະການຕັ້ງຄ່າ modular ກັບການໂຕ້ຕອບການສື່ສານ RS485 ແລະຊອບແວຕິດຕາມກວດກາສໍາລັບການລວມລະບົບ. ເຫມາະສໍາລັບການຮັບຮູ້ເສັ້ນໄຍ, ແລະຮູບພາບທາງການແພດ. ກະລຸນາໃຊ້ກັບແຮງດັນທີ່ມີການຈັດອັນດັບ, ຄວບຄຸມອຸນຫະພູມແລະຄວາມຊຸ່ມຊື່ນ, ຮັບປະກັນການລະບາຍຄວາມຮ້ອນທີ່ດີ, ຫຼີກເວັ້ນການ overload ແລະການປົນເປື້ອນ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ມູນຄ່າ |
ໝາຍເຫດ |
|
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
1060 |
±20 |
|
|
ພະລັງງານຜົນຜະລິດ |
mW |
>5 |
>15 |
ສາມາດປັບແຕ່ງໄດ້ |
|
-3dB ແບນວິດ |
ນມ |
>15 |
>15 |
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະສັ້ນ |
dB |
≤±0.02/15 ນທ |
|
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະຍາວ |
dB |
≤± 0.05/8 ຊົ່ວໂມງ |
|
|
|
Optical isolator |
dB |
- |
ທາງເລືອກ |
|
|
ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ |
- |
FC/APC |
ປັບແຕ່ງ |
|
|
ປະເພດເສັ້ນໄຍ |
- |
Hi780 ຫຼື PM850 |
|
|
|
Demension |
ມມ |
195(W)×220(D)×120(H) |
Benchtop |
|
|
Demension |
ມມ |
70(W)×90(D)×18(H) |
ໂມດູນ |
|
|
ການສະຫນອງພະລັງງານ |
V |
AC 110-240V |
Benchtop |
|
|
ການສະຫນອງພະລັງງານ |
V |
DC 5V/4A |
ໂມດູນ |
|
|
ການໂຕ້ຕອບການສື່ສານ |
- |
DB9 ຍິງ(RS485) |
ໂມດູນ |
|
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
|
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~ +85 |
|
|
● ripple spectral ຕ່ໍາ;
● Flat spectrum;
● DB9 Female (RS485) ການສື່ສານສໍາລັບການເຊື່ອມໂຍງກັບງ່າຍ.
●ການຮັບຮູ້ເສັ້ນໄຍ optical;
●ຮູບພາບທາງການແພດ;
● Fiber-Optic Gyroscope (FOG).

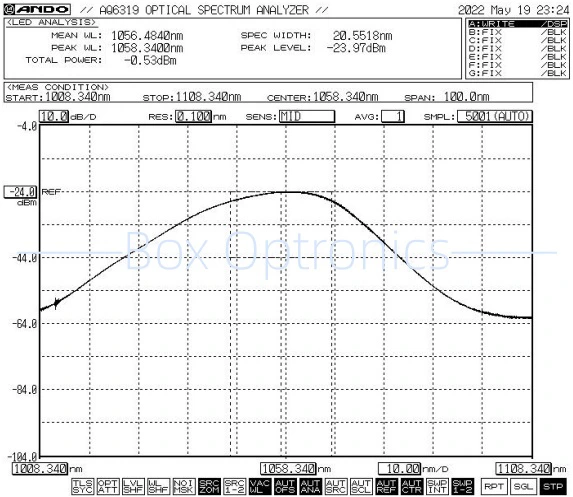

● ຂອບເຂດປົກກະຕິ: -3dB Bandwidth Min.15nm / Typ.20nm

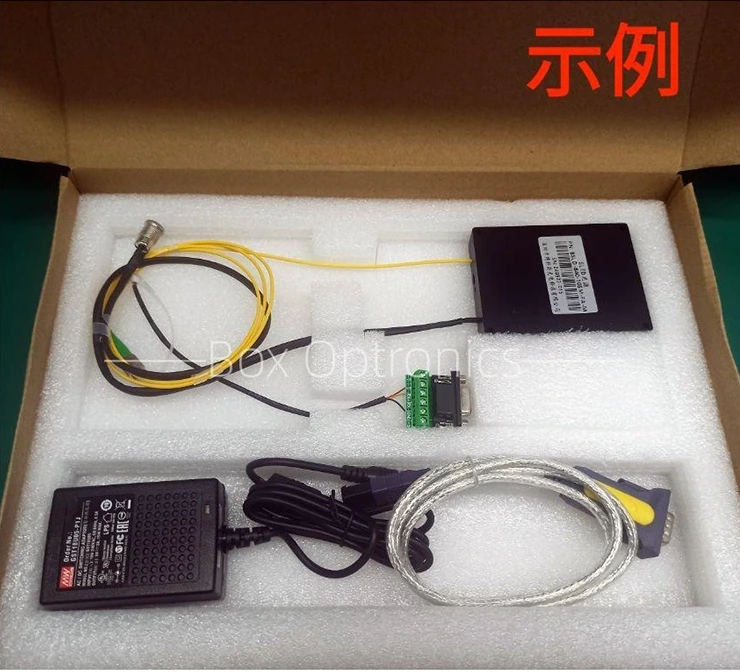

● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງແສງ SLED (ໂມດູນໂຮສ) |
1 |
|
2 |
ສາຍຂໍ້ມູນ USB-RS485 DB9 |
1 |
|
3 |
ສາຍພອດສີຂຽວ |
1 |
|
4 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
5 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
ຂັ້ນຕອນທີ1.ການຫຸ້ມຫໍ່: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສົມບູນຫຼືບໍ່, ລວມທັງໂມດູນແຫຼ່ງແສງສະຫວ່າງ SLED, ສາຍ USB ຂໍ້ມູນ, ສາຍພອດສີຂຽວ, ຕົວແປງໄຟ, ບົດລາຍງານການທົດສອບ, ແລະອື່ນໆ.
ຂັ້ນຕອນທີ2.ການສະຫນອງພະລັງງານ: ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະຫຼັບ DC ຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງຄວາມຕ້ອງການການສະຫນອງພະລັງງານຂອງພວກເຂົາ. ໃຊ້ພຽງແຕ່ອະແດບເຕີໄຟຟ້າທີ່ກົງກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. (ອະແດບເຕີໄຟໃຫ້ຕາມມາດຕະຖານແຮງດັນທ້ອງຖິ່ນ.)
ຂັ້ນຕອນທີ3.ການເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດ: ເປີດຝາປິດຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານເພື່ອທົດສອບຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.
Setp4.ເຊື່ອມຕໍ່ກັບຄອມພິວເຕີໂຮດ: ໃຊ້ສາຍພອດສີຂຽວແລະສາຍຂໍ້ມູນ USB-RS485 DB9 ເພື່ອເຊື່ອມຕໍ່ແຫຼ່ງແສງສະຫວ່າງ 1060nm 1064nm SLD ແລະຄອມພິວເຕີ; ຄອມພິວເຕີທໍາອິດຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ທີ່ອຸທິດຕົນເພື່ອກໍານົດສາຍຂໍ້ມູນພອດ serial USB-RS485, ຖ້າບໍ່ດັ່ງນັ້ນຊອບແວຄອມພິວເຕີໂຮດແລະໂມດູນແຫຼ່ງແສງສະຫວ່າງບໍ່ສາມາດເຊື່ອມຕໍ່ແລະສື່ສານຢ່າງຖືກຕ້ອງ. ກະລຸນາຖາມ Box Optronics ສໍາລັບຄົນຂັບ.

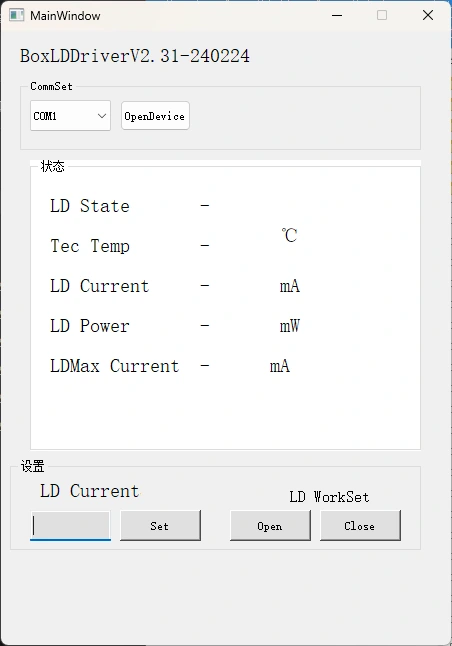

ຂັ້ນຕອນທີ 5.ຊອບແວຄວບຄຸມ: Box Optronics ສະຫນອງຄໍາສັ່ງ serial ຫຼືຊອບແວ PC ເພື່ອຄວບຄຸມ LD ໃນປັດຈຸບັນແລະອຸນຫະພູມ LD ຂອງແຫຼ່ງແສງສະຫວ່າງ 1060nm 1064nm SLD. ເລືອກພອດທີ່ຖືກຕ້ອງ, ຕັ້ງຄ່າປັດຈຸບັນ ແລະອຸນຫະພູມ, ຈາກນັ້ນຄລິກປຸ່ມເປີດ. (ເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດຄວາມເສຍຫາຍ, ເລັ່ງປັດຈຸບັນຂັບຊ້າໃນການທໍາງານເບື້ອງຕົ້ນ. ຢ່າປະຕິບັດຢ່າງເຕັມທີ່ໃນທັນທີ.)
ຂັ້ນຕອນທີ6.ຫຼັງຈາກການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
|
ແຫຼ່ງ SLD |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
ຂະໜາດ |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD Lightsource |
1060: 1060nm |
5:5mW 15:15mW |
SM: Hi1060 PM:PM980 |
FA:FC/APC SA:SC/APC ອື່ນໆ |
M: ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: BSLD-1060-5SM-FA-M
(ຂໍ້ມູນການສັ່ງຊື້: 1060nm 1064nm SLD Light Source, 5mW output power, with SM Hi1060 fiber, FC/APC connector, module package).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າສຳລັບຜະລິດຕະພັນ.
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນໃນສະຕັອກ, ມັນຈະໄດ້ຮັບການຂົນສົ່ງໄວຂຶ້ນ.
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ບໍ່ແນະນຳໃຫ້ໃສ່ ຫຼືຖອດຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນຳແສງເລື້ອຍໆຢູ່ທັງຂາເຂົ້າ ແລະ ຂາອອກ, ເພື່ອປ້ອງກັນການປົນເປື້ອນຂອງຂີ້ຝຸ່ນ—ເຊິ່ງສາມາດເຮັດໃຫ້ເກີດການສູນເສຍການແຊກ ຫຼື ການເຜົາໄໝ້ຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ.
● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍຜ້າເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດສອບດ້ວຍເຄື່ອງກວດຈັບເສັ້ນໄຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່ / ຕັດເສັ້ນໃຍທຸກຄັ້ງໂດຍບໍ່ມີພະລັງງານເພື່ອຫຼີກເວັ້ນການບາດແຜຂອງໃບຫນ້າ. ຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງຕ້ອງໄດ້ຮັບການປົກຫຸ້ມດ້ວຍຫມວກຂີ້ຝຸ່ນ.
● ຖ້າເສັ້ນໄຍຜົນຜະລິດຕ້ອງເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນ, ແນະນໍາໃຫ້ໃຊ້ fusion splicer.
● ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ເກັບຮັກສາໄວ້ໃນບ່ອນທີ່ແຫ້ງ.
ການສ້ອມແປງຫຼືປ່ຽນແທນການຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ການບໍລິການສ້ອມແປງຫຼືການທົດແທນໂດຍບໍ່ເສຍຄ່າຈະຖືກສະຫນອງສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼືອິດທິພົນຂອງສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
