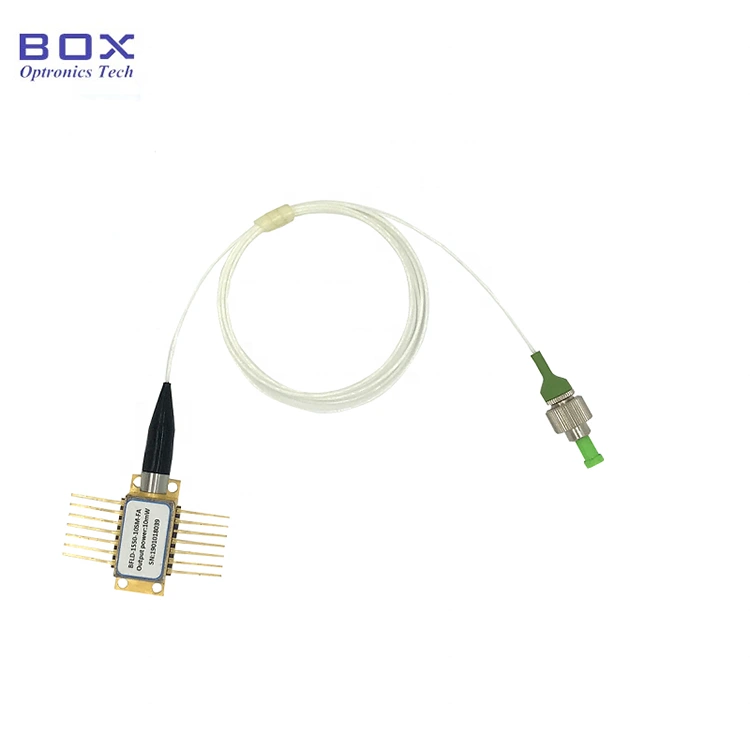

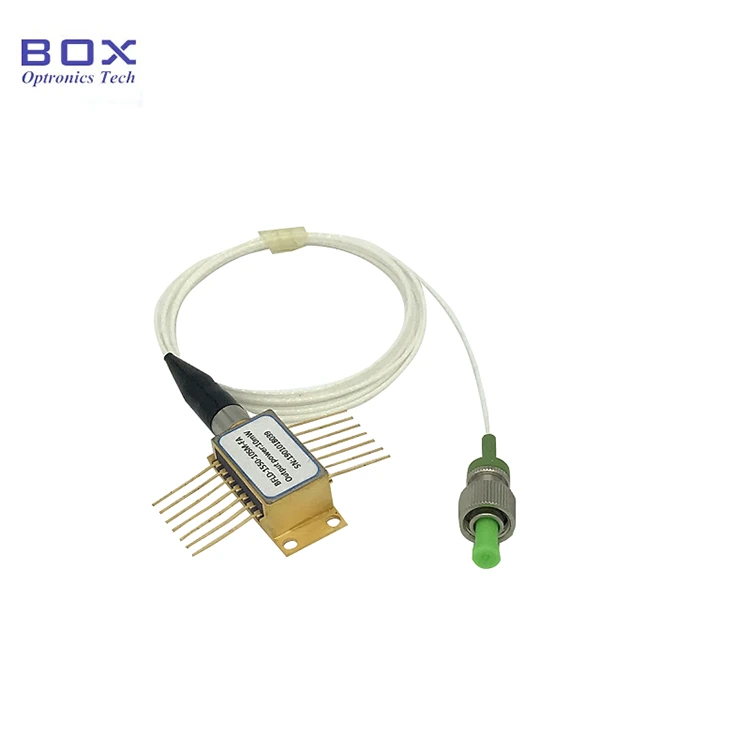

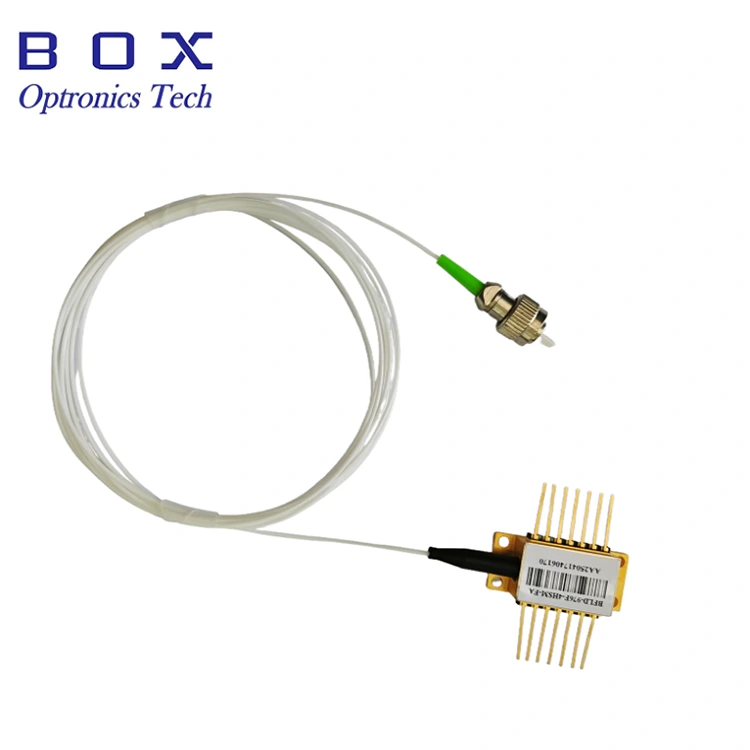

ນີ້ແມ່ນ 1060nm 5mW SLED Laser Diode ທີ່ມີຊຸດ butterfly 14-pin. ມັນມີພະລັງງານຜົນຜະລິດສູງເຖິງ 5mW, ຫຼາຍກວ່າ 15nm 3dB ແບນວິດ, ແລະປະສົມປະສານ TEC ແລະ thermomistor ສໍາລັບ spectrum ທີ່ຫມັ້ນຄົງແລະກ້ຽງ. ເຫມາະສໍາລັບ optical coherence tomography (OCT). ຖ້າເຂັມຂັດຕ້ອງການການເຊື່ອມໂລຫະ, ອຸນຫະພູມການເຊື່ອມໂລຫະຈະຕ້ອງບໍ່ເກີນ 260 ອົງສາ C, ແລະເວລາການເຊື່ອມໂລຫະຕ້ອງບໍ່ເກີນ 10 ວິນາທີ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື່ນກາງ |
λc |
TL=15～35℃CW |
1050 |
1060 |
1070 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
ປ |
TL=25℃ |
- |
5 |
- |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
TL=25℃ |
- |
50 |
70 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
IOP=200mA(CW) |
- |
- |
1.7 |
V |
|
ປະຈຸບັນປະຕິບັດງານ |
Iop |
- |
- |
200 |
250 |
mA |
|
-3dB ຄວາມກວ້າງ Spectral |
Δλ |
- |
15 |
20 |
- |
ນມ |
|
ຄ່າສໍາປະສິດ Ripple |
m |
- |
- |
- |
0.2 |
dB |
|
MPD Reverse ແຮງດັນ |
VMPD |
- |
- |
- |
5 |
V |
|
MPD ຕອບສະຫນອງ |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
ຄ່າ Thermistor BETA |
β |
- |
3500 |
3930 |
4100 |
K |
|
Thermistor ປັດຈຸບັນ |
ມັນ |
- |
- |
- |
0.2 |
mA |
|
ອຸນຫະພູມທີ່ປ່ຽນແປງໄດ້. ອັດຕາການປ່ຽນແປງການທົດສອບ |
ΔPT/POP |
TC: -20~60℃ |
- |
15% |
- |
- |
|
ອຸນຫະພູມຫ້ອງ. ອັດຕາການປ່ຽນແປງພະລັງງານ |
Δ Pt/POP |
TLD=25℃, t=30ນາທີ |
- |
5% |
- |
- |
● SM Hi1060 ຫຼື PM980 pigtail;
●ພະລັງງານຜົນຜະລິດສູງເຖິງ 5mW;
● ຊຸດ BTF 14-pin ມີ TEC ແລະ Monitor PD.
● Fiber optic gyroscopes;
●ລະບົບການຮັບຮູ້ໃຍແກ້ວນໍາແສງ;
● ລະບົບອຸປະກອນ Optical.

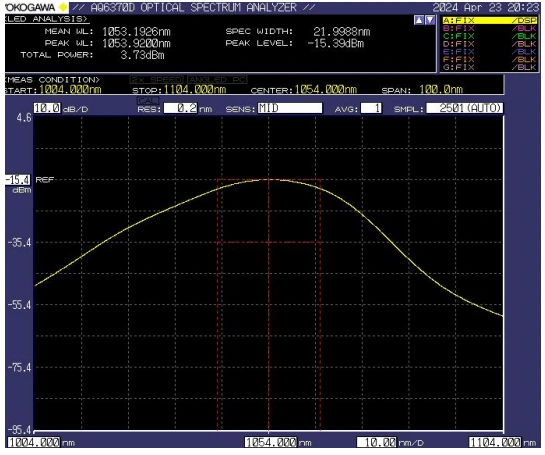

● ຂອບເຂດປົກກະຕິ: -3dB Bandwidth Min.15nm / Typ.20nm

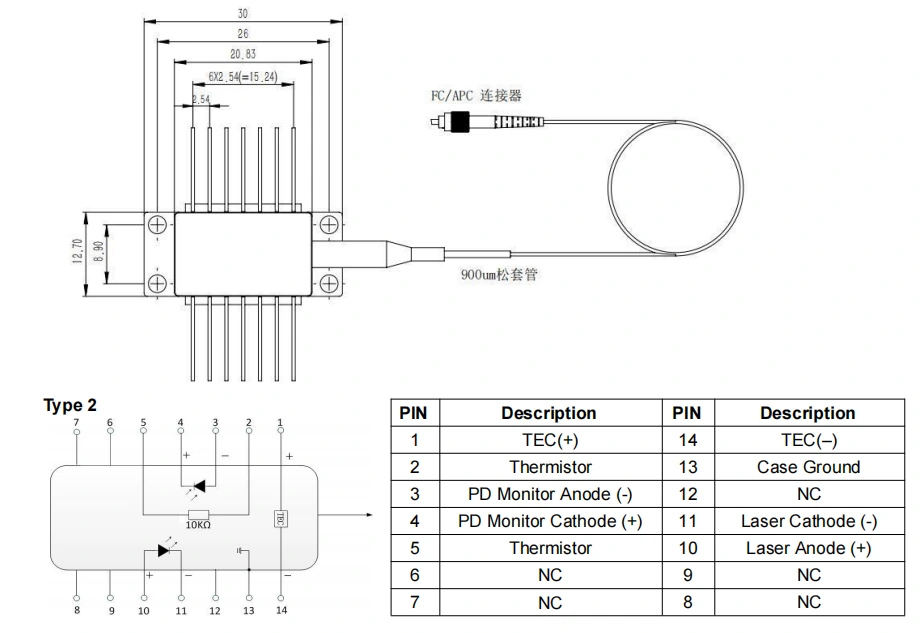

● ການແຕ້ມຊຸດ&ຄຳນິຍາມ PIN-OUT(Unit:mm)-1060nm 5mW SLED Laser Diode

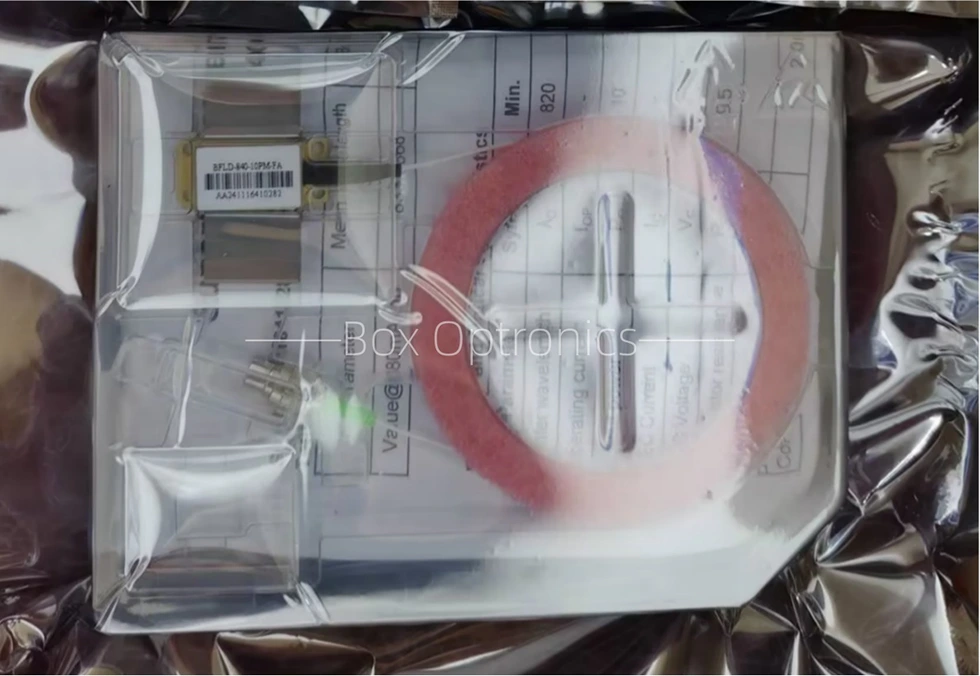

● ຕົວຢ່າງການຫຸ້ມຫໍ່
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
1060nm 5mW SLED Laser Diode |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
* ອຸປະກອນ Standalone; ບໍ່ມີໄດເວີໃນຕົວ (ທາງເລືອກໄດເວີພາຍນອກ).
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFSLD |
-XXX |
-XX |
XX |
-XX |
X |
|
SLDdiode |
1060: 1060nm |
5:5mW 15:15mW |
SM: Hi1060 ຕອນແລງ: PM980
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: 14PIN ປະເພດ 2 ປັບແຕ່ງ(10PIN) |
ຕົວຢ່າງ: BFSLD-1060-5SM-FA
(ຂໍ້ມູນການສັ່ງຊື້: 1060nm 5mW SLED Laser Diode, ຊຸດ butterfly, ມີເສັ້ນໄຍ SM Hi1060, ຕົວເຊື່ອມຕໍ່ FC/APC).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າສຳລັບຜະລິດຕະພັນ.
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນໃນສະຕັອກ, ມັນຈະໄດ້ຮັບການຂົນສົ່ງໄວຂຶ້ນ.
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ເມື່ອປະຕິບັດການ, ອຸປະກອນນີ້ປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ; ຢ່າເບິ່ງໂດຍກົງເຂົ້າໄປໃນໃບຫນ້າຂອງເສັ້ນໄຍ, ເພາະວ່າການເຮັດດັ່ງນັ້ນອາດຈະເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
● ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive; ດັ່ງນັ້ນ, ການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດຕໍ່ມາດຕະການປ້ອງກັນການຕ້ານການ static ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຕ້ອງມີການລະມັດລະວັງເພື່ອປ້ອງກັນການເກີດກະແສໄຟຟ້າ, ເພາະວ່າການບໍ່ເຮັດແນວນັ້ນອາດສົ່ງຜົນໃຫ້ອຸປະກອນເສຍຫາຍຢ່າງຖາວອນ (ເຊັ່ນ: ຮັບປະກັນການຖົມດິນຢ່າງຖືກຕ້ອງ ແລະ ໃສ່ສາຍແຂນຕ້ານສະຖິດ).
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ແຮງດັນໃສ່ ຫຼື ດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນທີ່ມີຕົວເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງສອງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍໄດ້ຖືກຍົກຂຶ້ນພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ຖ້າເຂັມຂັດຕ້ອງການການເຊື່ອມໂລຫະ, ອຸນຫະພູມການເຊື່ອມໂລຫະຈະຕ້ອງບໍ່ເກີນ 260 ອົງສາເຊ, ແລະເວລາການເຊື່ອມໂລຫະຈະຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ຕ້ອງເອົາໃຈໃສ່ເປັນພິເສດຕໍ່ສິ່ງຕໍ່ໄປນີ້: ໃນຂະບວນການ soldering, ອຸປະກອນຕ້ອງຢູ່ໃນສະພາບທີ່ບໍ່ມີພະລັງງານ, ແລະທາດເຫຼັກ soldering ຕ້ອງໄດ້ຮັບການຮາກຖານຢ່າງຖືກຕ້ອງ.
● ໃນລະຫວ່າງຂະບວນການການເພີ່ມພະລັງງານ, ຢ່າໃຊ້ປະຈຸບັນສູງໂດຍກົງ, ເນື່ອງຈາກວ່ານີ້ມີຄວາມສ່ຽງຕໍ່ການທໍາລາຍຊິບໄດ້. ແທນທີ່ຈະ, ເພີ່ມພະລັງງານອຸປະກອນໃນລະດັບປະຈຸບັນໃກ້ກັບເກນຂອງຊິບ, ແລະຫຼັງຈາກນັ້ນຄ່ອຍໆເພີ່ມປະຈຸບັນໃນເທື່ອລະຫນ້ອຍຈົນກ່ວາລະດັບທີ່ຕ້ອງການ.
● ກ່ອນທີ່ຈະເປີດເຄື່ອງປະກອບທັງໝົດ, ທຳອິດໃຫ້ເປີດໃຊ້ເຄື່ອງເຮັດຄວາມເຢັນກ່ອນ, ແລະຈາກນັ້ນດຳເນີນຂັ້ນຕອນການເພີ່ມພະລັງງານເພີ່ມເຕີມເພື່ອປ້ອງກັນຄວາມຮ້ອນຂອງຊິບ ແລະ ການໂຫຼດເກີນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນການຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ການບໍລິການສ້ອມແປງຫຼືການທົດແທນໂດຍບໍ່ເສຍຄ່າຈະຖືກສະຫນອງສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼືອິດທິພົນຂອງສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
