1. ການນໍາສະເໜີແຫຼ່ງແສງສະຫວ່າງ 840nm 20mW SLED Broadband
2. ຂໍ້ກໍານົດດ້ານວິຊາການ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ອຸປະກອນເສີມມາດຕະຖານ
6. ຄູ່ມືການດໍາເນີນງານທີ່ປອດໄພ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ການບໍລິການຫຼັງການຂາຍ
ນີ້ແມ່ນແຫຼ່ງແສງສະຫວ່າງ 840nm 20mW SLED broadband ຮັບຮອງເອົາເທກໂນໂລຍີ diode superluminescent, ມີພະລັງງານຜົນຜະລິດເກີນ 20mW, -3dB bandwidth ຫຼາຍກວ່າ 45nm, spectrum ຮາບພຽງ, ripple ຕ່ໍາແລະຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວທີ່ດີເລີດ. ມັນສະຫນັບສະຫນູນ benchtop ແລະການຕັ້ງຄ່າ modular ກັບການໂຕ້ຕອບການສື່ສານແລະຊອບແວຕິດຕາມກວດກາສໍາລັບການລວມອຸດສາຫະກໍາແລະການແພດ. ເຫມາະສໍາລັບ OCT ອຸດສາຫະກໍາ, ການຮັບຮູ້ເສັ້ນໄຍ, ແລະຮູບພາບທາງການແພດ. ກະລຸນາໃຊ້ກັບແຮງດັນທີ່ມີການຈັດອັນດັບ, ຄວບຄຸມອຸນຫະພູມແລະຄວາມຊຸ່ມຊື່ນ, ຮັບປະກັນການລະບາຍຄວາມຮ້ອນທີ່ດີ, ຫຼີກເວັ້ນການ overload ແລະການປົນເປື້ອນ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
840 |
±20 |
|
ພະລັງງານຜົນຜະລິດ |
mW |
ຕ່ຳສຸດ 20 |
840nm |
|
-3dB ແບນວິດ |
ນມ |
Min.45 / Typ.48 |
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະສັ້ນ |
dB |
≤±0.02/15 ນທ |
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະຍາວ |
dB |
≤± 0.05/8 ຊົ່ວໂມງ |
|
|
Optical isolator |
dB |
ໂດຍບໍ່ມີການ |
ໂມດູນ |
|
ເສັ້ນໄຍ pigtail |
- |
CS780 |
FC/APC |
|
ການໂຕ້ຕອບການສື່ສານ |
- |
ໜ້າຈໍສຳຜັດ/DB9 ຍິງ(RS485) |
Benchtop |
|
- |
DB9 ຍິງ(RS485) |
ໂມດູນ |
|
|
ການສະຫນອງພະລັງງານ |
- |
AC 110~240V, <30W |
Benchtop |
|
- |
5VDC ຫຼື 12VDC, <15W |
ໂມດູນ |
|
|
ຂະໜາດ |
ມມ |
195(W)×220(D)×120(H) |
Benchtop |
|
ມມ |
70(W)×90(D)×18(H) |
ໂມດູນ |
|
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
|
ຄວາມຊຸ່ມຊື່ນປະຕິບັດການ |
% |
0~70% |
|
● ripple spectral ຕ່ໍາ;
● 20mW ພະລັງງານຜົນຜະລິດສູງ;
● ການຕັ້ງຄ່າສອງໂມດູນ / benchtop ທີ່ມີການຕິດຕາມການສື່ສານສໍາລັບການເຊື່ອມໂຍງທີ່ງ່າຍດາຍ;
● ຮອງຮັບການປັບແຕ່ງເສັ້ນໄຍ SM/PM ເພື່ອໃຫ້ເຫມາະສົມກັບລະບົບ optical ຕ່າງໆ.
● OCT ອຸດສາຫະກໍາ;
● Ophthalmic OCT;
● ການປັບອຸປະກອນເສັ້ນໄຍ ແລະລະບົບການທົດສອບອົງປະກອບຕົວຕັ້ງຕົວຕີ.

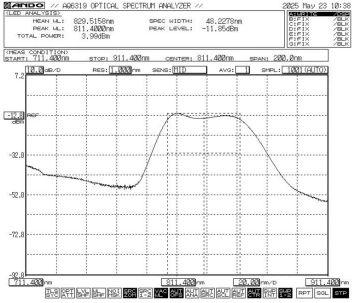

● ຂອບເຂດປົກກະຕິ: -3dB Bandwidth Min.45 / Typ.48

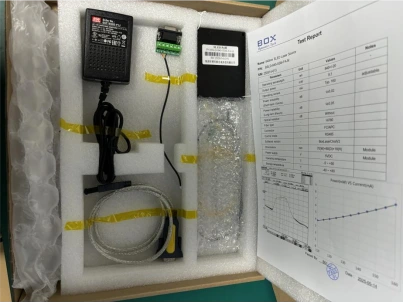

● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງແສງ SLED (ໂມດູນໂຮສ) |
1 |
|
2 |
ສາຍຂໍ້ມູນ USB-RS485 DB9 |
1 |
|
3 |
ສາຍພອດສີຂຽວ |
1 |
|
4 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
5 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
ຂັ້ນຕອນທີ1.ການຫຸ້ມຫໍ່: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສົມບູນຫຼືບໍ່, ລວມທັງໂມດູນແຫຼ່ງແສງສະຫວ່າງ SLED, ສາຍ USB ຂໍ້ມູນ, ສາຍພອດສີຂຽວ, ຕົວແປງໄຟ, ບົດລາຍງານການທົດສອບ, ແລະອື່ນໆ.
ຂັ້ນຕອນທີ2.ການສະຫນອງພະລັງງານ: ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະຫຼັບ DC ຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງຄວາມຕ້ອງການການສະຫນອງພະລັງງານຂອງພວກເຂົາ. ໃຊ້ພຽງແຕ່ອະແດບເຕີໄຟຟ້າທີ່ກົງກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. (ອະແດບເຕີໄຟໃຫ້ຕາມມາດຕະຖານແຮງດັນທ້ອງຖິ່ນ.)
ຂັ້ນຕອນທີ3.ການເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດ: ເປີດຝາປິດຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານເພື່ອທົດສອບຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.
Setp4.ເຊື່ອມຕໍ່ກັບຄອມພິວເຕີໂຮດ: ໃຊ້ສາຍພອດສີຂຽວແລະສາຍຂໍ້ມູນ USB-RS485 DB9 ເພື່ອເຊື່ອມຕໍ່ແຫຼ່ງແສງສະຫວ່າງຄວາມຖີ່ 840nm 20mW SLED ແລະຄອມພິວເຕີ; ຄອມພິວເຕີທໍາອິດຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ທີ່ອຸທິດຕົນເພື່ອກໍານົດສາຍຂໍ້ມູນພອດ serial USB-RS485, ຖ້າບໍ່ດັ່ງນັ້ນຊອບແວຄອມພິວເຕີໂຮດແລະໂມດູນແຫຼ່ງແສງສະຫວ່າງບໍ່ສາມາດເຊື່ອມຕໍ່ແລະສື່ສານຢ່າງຖືກຕ້ອງ. ກະລຸນາຖາມ Box Optronics ສໍາລັບຄົນຂັບ.
ຂັ້ນຕອນທີ 5.ຊອບແວຄວບຄຸມ: Box Optronics ສະຫນອງຄໍາສັ່ງ serial ຫຼືຊອບແວ PC ເພື່ອຄວບຄຸມ LD ໃນປັດຈຸບັນແລະອຸນຫະພູມ LD ຂອງ 840nm 20mW SLED Broadband Light Source. ເລືອກພອດທີ່ຖືກຕ້ອງ, ຕັ້ງຄ່າປັດຈຸບັນ ແລະອຸນຫະພູມ, ຈາກນັ້ນຄລິກປຸ່ມເປີດ. (ເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດຄວາມເສຍຫາຍ, ເລັ່ງປັດຈຸບັນຂັບຊ້າໃນການທໍາງານເບື້ອງຕົ້ນ. ຢ່າປະຕິບັດຢ່າງເຕັມທີ່ໃນທັນທີ.)
ຂັ້ນຕອນທີ6.ຫຼັງຈາກການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
|
ແຫຼ່ງ SLD |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
-3dB ແບນວິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
ຂະໜາດ |
ແຮງດັນ |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
-X |
(X) |
|
ແຫຼ່ງ SLD Laser |
840: 840nm |
20: 20mW |
5: 50nm |
SM: CS780 |
FA: FC/APC |
M: ໂມດູນ B: Benchtop |
ຄ່າເລີ່ມຕົ້ນ: 5VDC H: 12VDC |
ຕົວຢ່າງ: BSLD-840-205SM-FA-M
(ຂໍ້ມູນການສັ່ງຊື້: 840nm 20mW SLED Broadband Light Source, -3dB bandwidth ປະມານ 50nnm, ມີເສັ້ນໄຍ SM CS 780, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າສຳລັບຜະລິດຕະພັນ.
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນໃນສະຕັອກ, ມັນຈະໄດ້ຮັບການຂົນສົ່ງໄວຂຶ້ນ.
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ຫຼີກເວັ້ນການສຽບ/ຖອດສາຍເຊື່ອມຕໍ່ເສັ້ນໄຍເລື້ອຍໆເພື່ອປ້ອງກັນການສະສົມຂອງຝຸ່ນ ແລະຄວາມເສຍຫາຍຂອງໃບໜ້າ.
● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍຜ້າເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດສອບດ້ວຍເຄື່ອງກວດຈັບເສັ້ນໄຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່ / ຕັດເສັ້ນໃຍທຸກຄັ້ງໂດຍບໍ່ມີພະລັງງານເພື່ອຫຼີກເວັ້ນການບາດແຜຂອງໃບຫນ້າ. ຝາປິດຕົວເຊື່ອມຕໍ່ທີ່ບໍ່ໄດ້ໃຊ້ດ້ວຍຫມວກຂີ້ຝຸ່ນ.
● ເກັບຮັກສາອຸປະກອນໄວ້ໃນສະພາບແວດລ້ອມທີ່ແຫ້ງແລ້ງ, ບໍ່ມີຄວາມຊຸ່ມຊື່ນ.
ການສ້ອມແປງຫຼືປ່ຽນແທນການຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ການບໍລິການສ້ອມແປງຫຼືການທົດແທນໂດຍບໍ່ເສຍຄ່າຈະຖືກສະຫນອງສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼືອິດທິພົນຂອງສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
