1550nm SLD Broadband Light Source Micro-Module

ສາລະບານ

1. ການນຳສະເໜີ 1550nm SLD Broadband Light Source Micro-Module

2. ຂໍ້ກໍານົດດ້ານວິຊາການ

3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ

4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

5. ລາຍລະອຽດຜະລິດຕະພັນ

6. ຄູ່ມືການດໍາເນີນງານທີ່ປອດໄພ

7. ຂໍ້ມູນການສັ່ງຊື້

8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ

9. ເງື່ອນໄຂຂອງ quote ແລະການຈ່າຍເງິນ

10. ເວລານໍາ

11. ບັນທຶກການດໍາເນີນງານ ແລະບໍາລຸງຮັກສາ

12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ການບໍລິການຫຼັງການຂາຍ

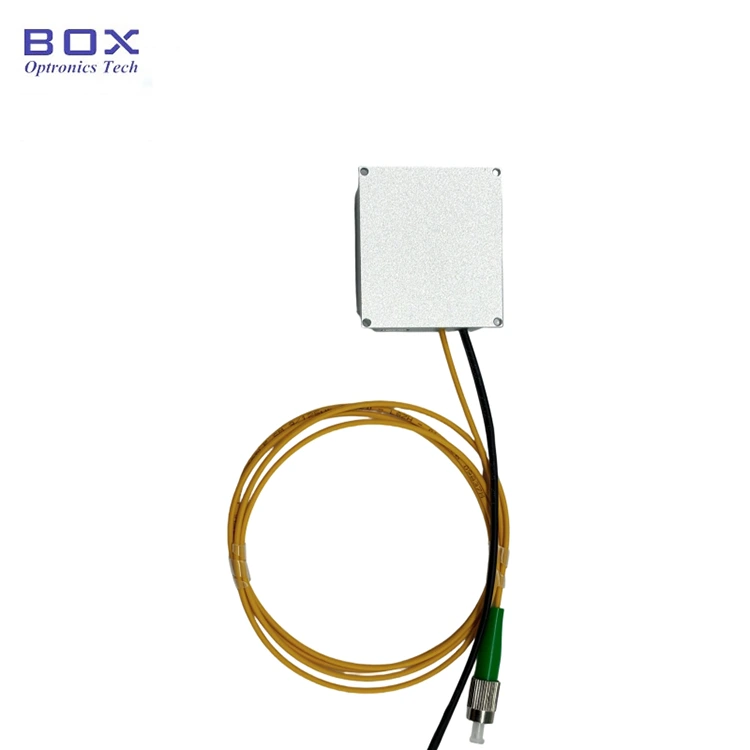

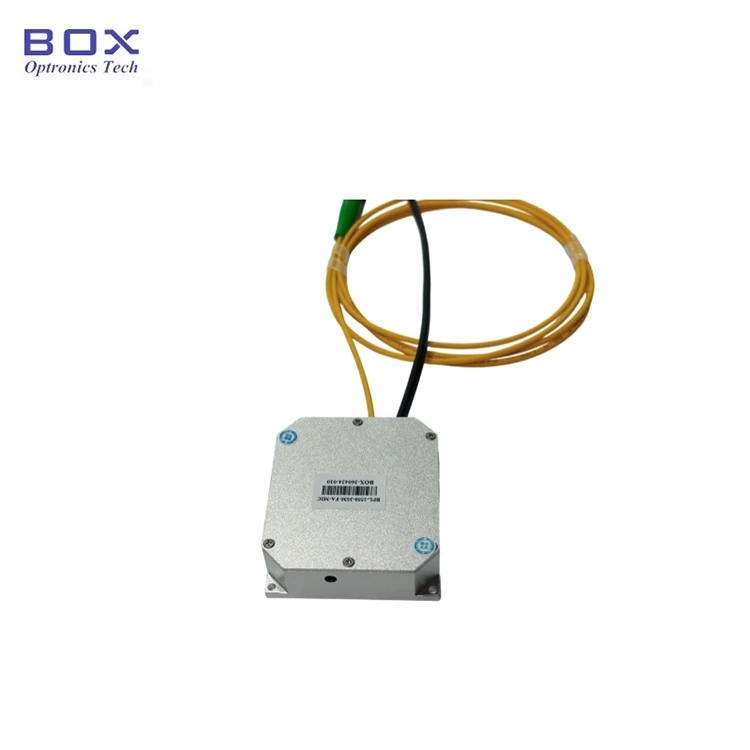

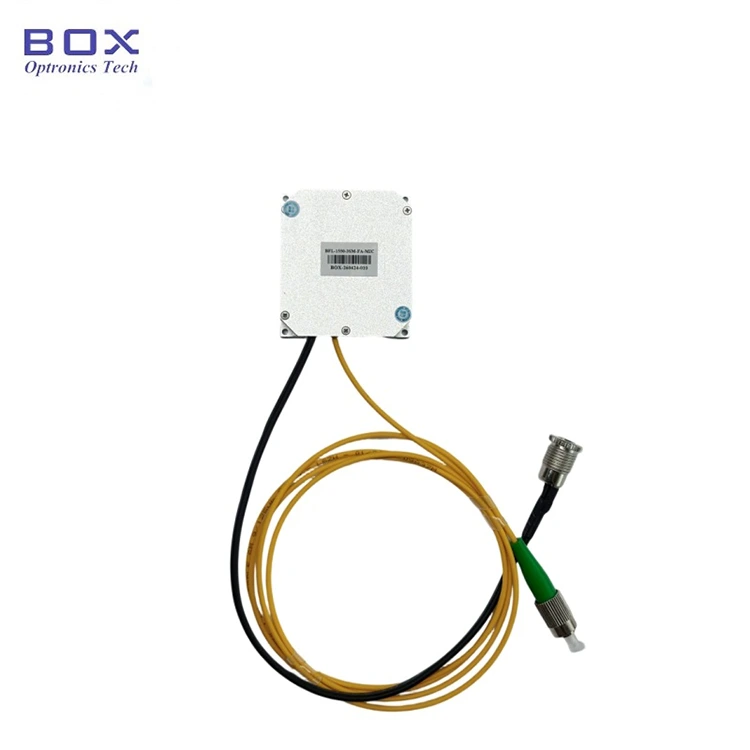

ການແນະນໍາຜະລິດຕະພັນ-1550nm SLD Broadband Light Source Micro-Module

ນີ້ແມ່ນ 1550nm SLD Broadband Light Source Micro-Module adopting superluminescent diode technology, ມີພະລັງງານຜົນຜະລິດ 3mW ແລະ 10mW ທາງເລືອກ, -3dB bandwidth ຫຼາຍກວ່າ 30nm, spectrum ຮາບພຽງ, ripple ຕ່ໍາ, ແລະຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວທີ່ດີເລີດ. ເສັ້ນໄຍ SM ແລະເສັ້ນໄຍ PM ສາມາດໃຊ້ໄດ້. ມັນສະຫນັບສະຫນູນການໂຕ້ຕອບການສື່ສານ RS485 ແລະຊອບແວຕິດຕາມກວດກາສໍາລັບການເຊື່ອມໂຍງລະບົບ. ຂະຫນາດກະທັດລັດແມ່ນພຽງແຕ່ 46.6x51.6x15mm.

Product Specifications-1550nm SLD Broadband Light Source Micro-Module

ຄຸນສົມບັດຂອງຜະລິດຕະພັນ-1550nm SLD Broadband Light Source Micro-Module

●ຂະຫນາດນ້ອຍ; ລ

● ກວ້າງ;

● ripple spectral ຕ່ໍາ;

● DB9 Female (RS485) ການສື່ສານສໍາລັບການເຊື່ອມໂຍງກັບງ່າຍ.

Product Applications-1550nm SLD Broadband Light Source Micro-Module

● Opticalcoherence tomography (OCT);

●ຮູບພາບທາງການແພດ;

● Fiber Opticgyroscope (FOG).

Product Details-1550nm SLD Broadband Light Source Micro-Module

● ຂອບເຂດປົກກະຕິ: -3dB Bandwidth Min.30nm

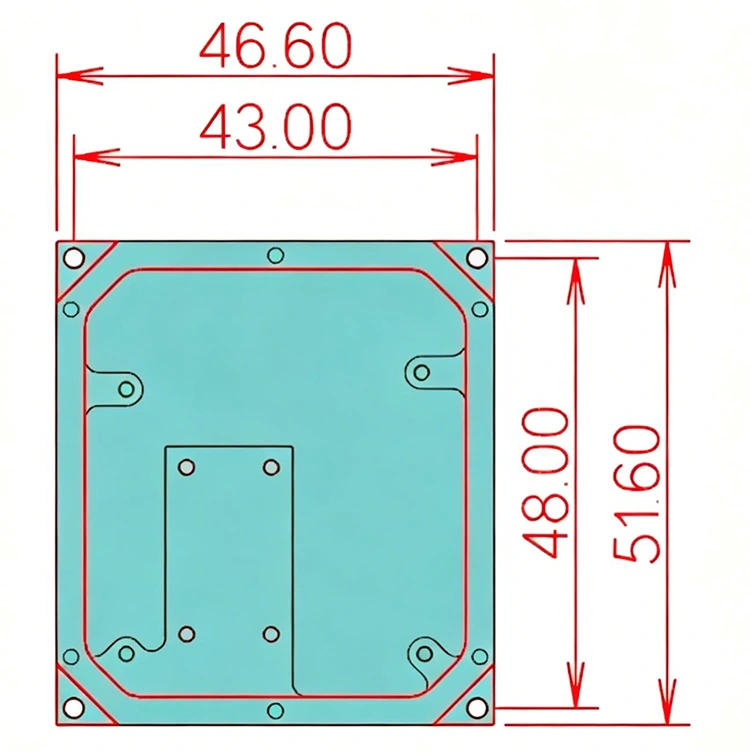

● ຂະໜາດ(ມມ): 46.6(W)×51.6(D)×15(H)

ຂັ້ນຕອນການດໍາເນີນງານ-1550nm SLD Broadband Light Source Micro-Module

ຂັ້ນຕອນທີ1. ການຫຸ້ມຫໍ່: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສໍາເລັດ.

ຂັ້ນຕອນທີ2. ການສະຫນອງພະລັງງານ: ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະຫຼັບ DC ຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງຄວາມຕ້ອງການການສະຫນອງພະລັງງານຂອງພວກເຂົາ. ໃຊ້ພຽງແຕ່ອະແດັບເຕີພະລັງງານທີ່ກົງກັນກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. (ອະແດບເຕີໄຟໃຫ້ຕາມມາດຕະຖານແຮງດັນທ້ອງຖິ່ນ.)

ຂັ້ນຕອນທີ3. ການເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດ: ເປີດຝາປິດຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານເພື່ອທົດສອບຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.

Setp4. ເຊື່ອມຕໍ່ກັບຄອມພິວເຕີແມ່ຂ່າຍ: ໃຊ້ສາຍພອດສີຂຽວ ແລະສາຍຂໍ້ມູນ USB-RS485 DB9 ເພື່ອເຊື່ອມຕໍ່ 1550nm SLD Broadband Light Source Micro-Module ແລະຄອມພິວເຕີ; ຄອມພິວເຕີທໍາອິດຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ທີ່ອຸທິດຕົນເພື່ອກໍານົດສາຍຂໍ້ມູນພອດ serial USB-RS485, ຖ້າບໍ່ດັ່ງນັ້ນຊອບແວຄອມພິວເຕີໂຮດແລະໂມດູນແຫຼ່ງແສງສະຫວ່າງບໍ່ສາມາດເຊື່ອມຕໍ່ແລະສື່ສານຢ່າງຖືກຕ້ອງ. ກະລຸນາຖາມ Box Optronics ສໍາລັບຄົນຂັບ.

ຂັ້ນຕອນທີ 5. ຊອບແວຄວບຄຸມ: Box Optronics ສະຫນອງຄໍາສັ່ງ serial ຫຼືຊອບແວ PC ເພື່ອຄວບຄຸມ LD ໃນປັດຈຸບັນແລະອຸນຫະພູມ LD ຂອງ 1550nm SLD Broadband Light Source Micro-Module. ເລືອກພອດທີ່ຖືກຕ້ອງ, ຕັ້ງຄ່າປັດຈຸບັນ ແລະອຸນຫະພູມ, ຈາກນັ້ນຄລິກປຸ່ມເປີດ. (ເພື່ອ​ປ້ອງ​ກັນ​ບໍ່​ໃຫ້​ເກີດ​ຄວາມ​ເສຍ​ຫາຍ​, ເລັ່ງ​ປັດ​ຈຸ​ບັນ​ຂັບ​ຊ້າ​ໃນ​ການ​ທໍາ​ງານ​ເບື້ອງ​ຕົ້ນ​. ຢ່າ​ປະ​ຕິ​ບັດ​ຢ່າງ​ເຕັມ​ທີ່​ໃນ​ທັນ​ທີ​.)

ຂັ້ນຕອນທີ6. ຫຼັງຈາກການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ເສັ້ນໄຍ.

ຂໍ້ມູນການສັ່ງຊື້-1550nm SLD Broadband Light Source Micro-Module

ຕົວຢ່າງ: BSLD-1550-10SM-FA-MIC

(ຂໍ້ມູນການສັ່ງຊື້: 1550nm SLD Broadband Light Source Micro-Module, ພະລັງງານອອກ 10mW, ມີເສັ້ນໄຍ SMF-28e, ເຊື່ອມຕໍ່ FC/APC).

ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com

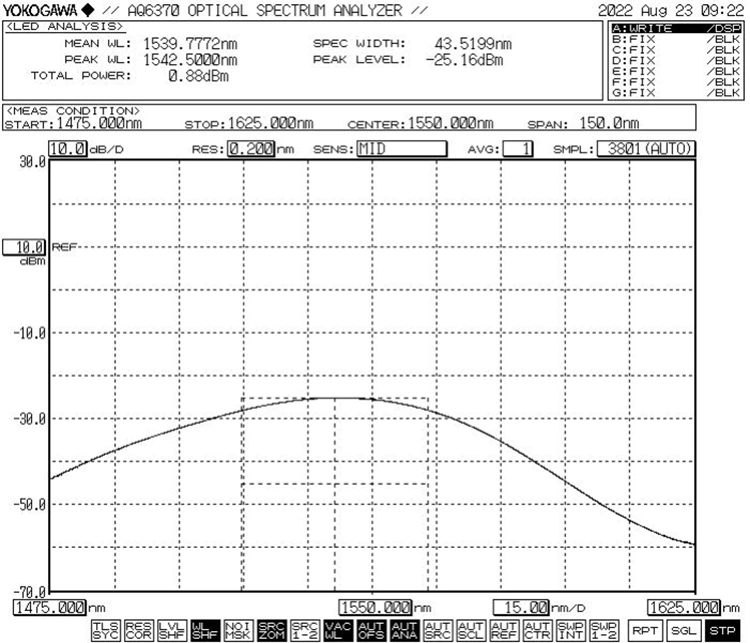

ແຜ່ນຂໍ້ມູນ ແລະ Testsheet-1550nm SLD Broadband Light Source Micro-Module

ແຜ່ນຂໍ້ມູນ

ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ-1550nm SLD Broadband Light Source Micro-Module

● ເງື່ອນໄຂການສະເໜີລາຄາ

(1) EXW:

ຖ້າທ່ານມີບັນຊີ DHL/ UPS/ FedEx, Box Optronics ແນະນຳໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.

(2) DAP:

ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າສຳລັບຜະລິດຕະພັນ.

(3​) ອື່ນໆ​

● ເງື່ອນໄຂການຊໍາລະ

PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.

ເວລານໍາ-1550nm SLD Broadband Light Source Micro-Module

ການຜະລິດ: 10-15 ມື້ເຮັດວຽກ. (ຖ້າ​ມີ​ບາງ​ອັນ​ໃນ​ສະ​ຕັອກ​, ມັນ​ຈະ​ໄດ້​ຮັບ​ການ​ຂົນ​ສົ່ງ​ໄວ​ຂຶ້ນ​.

ການຂົນສົ່ງສາກົນ: 3-5 ມື້ເຮັດວຽກ.

ບັນທຶກການເຮັດວຽກແລະການບໍາລຸງຮັກສາ-1550nm SLD Broadband Light Source Micro-Module

● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍຜ້າເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດສອບດ້ວຍເຄື່ອງກວດຈັບເສັ້ນໃຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່ / ຕັດເສັ້ນໃຍທຸກຄັ້ງໂດຍບໍ່ມີພະລັງງານເພື່ອຫຼີກເວັ້ນການບາດແຜຂອງໃບຫນ້າ. ຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງຕ້ອງໄດ້ຮັບການປົກຫຸ້ມດ້ວຍຫມວກຂີ້ຝຸ່ນ.

● ຖ້າເສັ້ນໄຍຜົນຜະລິດຕ້ອງເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນ, ແນະນໍາໃຫ້ໃຊ້ fusion splicer.

●ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ເກັບຢູ່ໃນສະຖານທີ່ແຫ້ງ.

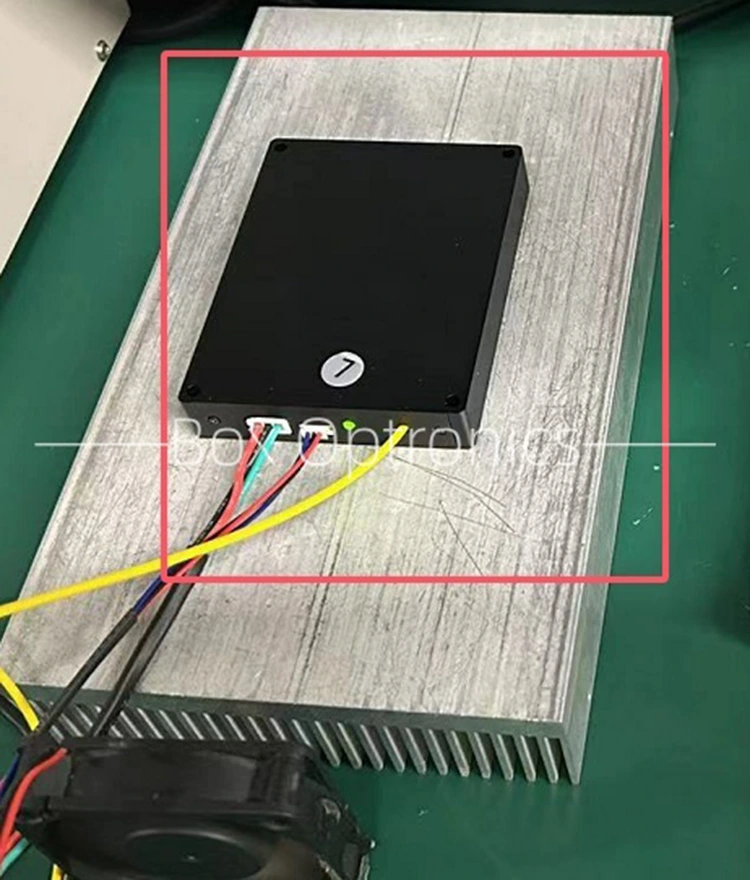

● ເມື່ອໃຊ້ໄລຍະຍາວ, ວາງມັນໃສ່ບ່ອນລະບາຍຄວາມຮ້ອນ.

ການຮັບປະກັນຄຸນນະພາບ ແລະການບໍລິການຫຼັງການຂາຍ-1550nm SLD Broadband Light Source Micro-Module

● ໄລຍະເວລາຮັບປະກັນ:

ການສ້ອມແປງຫຼືປ່ຽນແທນການຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.

● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:

ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ການບໍລິການສ້ອມແປງຫຼືການທົດແທນໂດຍບໍ່ເສຍຄ່າຈະຖືກສະຫນອງສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນ. ແນວໃດກໍ່ຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນໄລຍະເວລາຮັບປະກັນ:

(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໄຈທາງທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼືອິດທິພົນສິ່ງແວດລ້ອມ.

(2) ເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດຳເນີນການທີ່ບໍ່ເໝາະສົມໂດຍຜູ້ໃຊ້.

(3) ຄວາມເສຍຫາຍທາງຮ່າງກາຍທີ່ເຫັນໄດ້ຊັດເຈນທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.

(4) ການຖອດປະກອບ, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.

(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງ ຫຼື ບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.

(6) ຄວາມເສຍຫາຍ ຫຼືການສູນເສຍລະຫວ່າງການຂົນສົ່ງ.
