1. ການແນະນໍາຂອງ ແຫຼ່ງແສງສະຫວ່າງ 1064nm ASE Broadband
2. ວິຊາການ ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂັ້ນຕອນການດໍາເນີນງານ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະ ການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະ ບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ບໍລິການຫຼັງການຂາຍ

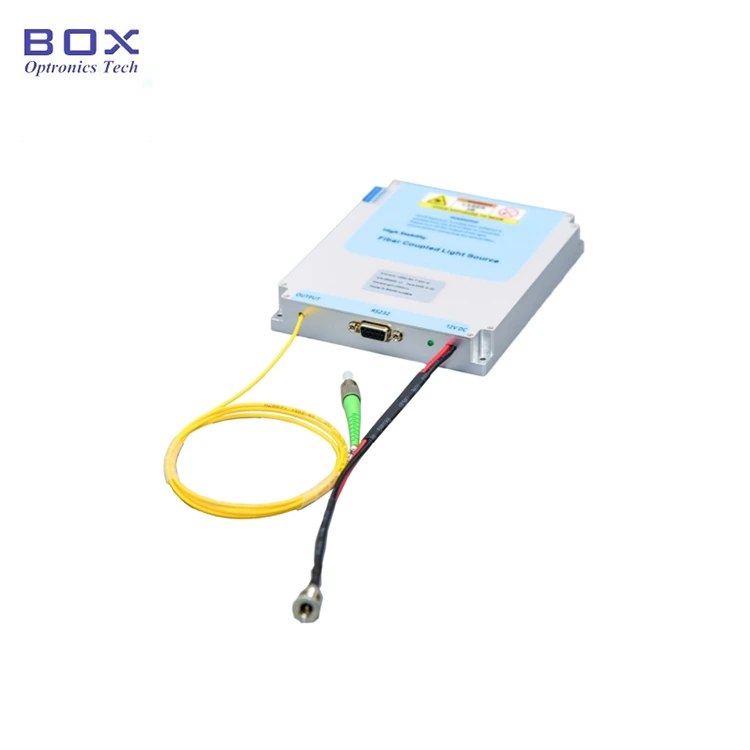

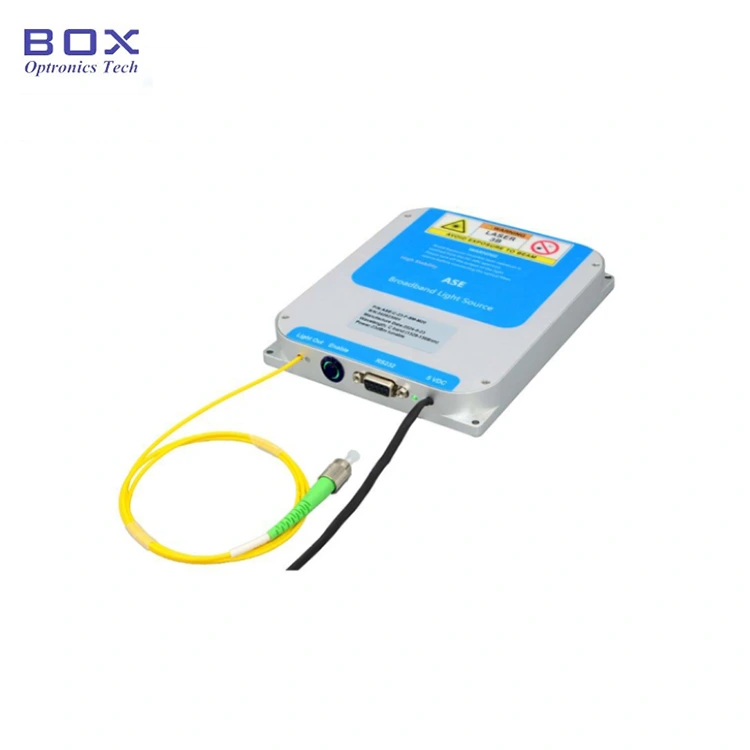

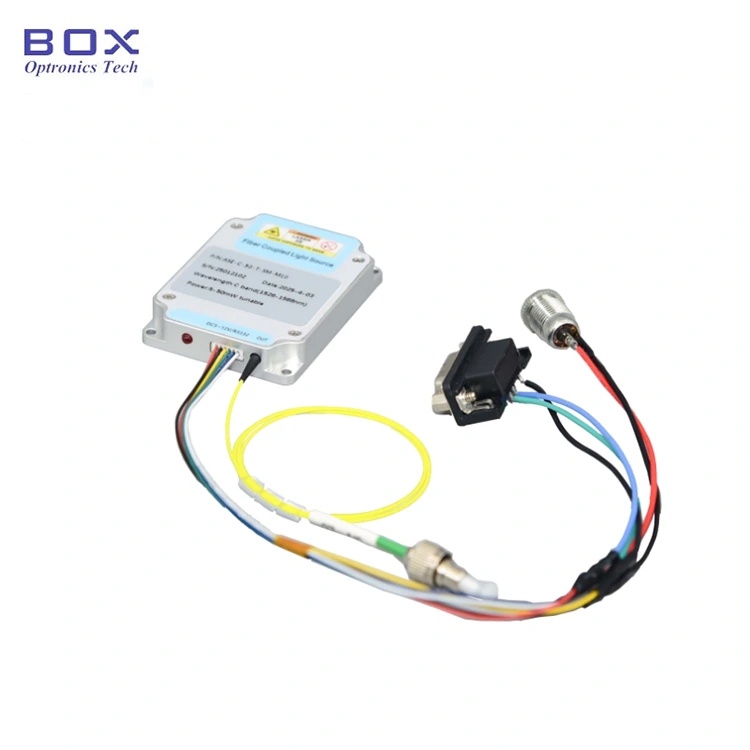

ນີ້ແມ່ນແຫຼ່ງແສງສະຫວ່າງ 1064nm ASE Broadband ໂດຍອີງໃສ່ ເສັ້ນໄຍ ytterbium-doped ແລະ lasers ສູບ semiconductor, ມີ spectral 1040 ~ 1080nm ການຄຸ້ມຄອງແລະພະລັງງານຜົນຜະລິດ 10/20/30/50/100/500/1000mW. ຄົບຊຸດ ອຸປະກອນເສີມລວມ; ຄູ່ມືຜູ້ໃຊ້ສະຫນອງໃຫ້. ມັນເຫມາະສົມສໍາລັບການທົດສອບອຸປະກອນໃຍແກ້ວນໍາແສງ, ການຜະລິດ grating FBG, ທາງການແພດ ການຖ່າຍຮູບ, ແລະອື່ນໆ. ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ມັນ ຄວນເກັບຮັກສາໄວ້ໃນບ່ອນແຫ້ງແລ້ງ.
|
ລາຍການ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
||||||
|
ຄວາມຍາວຄື່ນກາງ |
ນມ |
1064±2 |
|
||||||
|
ຊ່ວງສະເປກ |
ນມ |
1040~1080 |
@10dB |
||||||
|
ພະລັງງານຜົນຜະລິດ |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
ລະດັບລະບຽບການພະລັງງານ |
- |
10%~100% |
ທາງເລືອກ |
||||||
|
ການແຍກຜົນຜະລິດ |
dB |
≥35 |
|
||||||
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ |
dB |
≤±0.02 (15ນາທີ); |
≤±0.5%; |
||||||
|
ສະຖານະ Polarization |
- |
Polarization ທໍາມະຊາດ |
Linear polarization |
|
|||||
|
ເປີ |
dB |
≤0.2 |
≥23 (10-100mW) |
|
|||||
|
ເສັ້ນໄຍ pigtail |
- |
Hi1060 |
PM980 |
FC/APC |
|||||
|
ການໂຕ້ຕອບການສື່ສານ |
- |
ຫນ້າຈໍສໍາພັດ / DB9 ຍິງ (RS232) |
Benchtop |
||||||
|
DB9 ຍິງ (RS232) |
ໂມດູນ |
||||||||
|
ການສະຫນອງພະລັງງານ |
- |
AC 110~240V, <30W; |
Benchtop |
||||||
|
DC 5V, <24W |
ໂມດູນ |
||||||||
|
255(W)×285(D)×115(H) (10, 20, 30, ທ.ປ. 50, 100mW) |
Benchtop |
||||||||
|
ຂະໜາດ
|
ມມ |
255(W)×322(D)×115(H) (500, 1000mW) |
Benchtop |
||||||
|
150(W)×125(D)×20(H) (10, 20, 30, ທ.ປ. 50, 100mW) |
ໂມດູນ |
||||||||
|
139(W)×206(D)×27(H) (500, 1000mW) |
ໂມດູນ |
||||||||
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
||||||
|
ຄວາມຊຸ່ມຊື່ນປະຕິບັດການ |
℃ |
0~70% |
|
||||||
● Spectral ຮາບພຽງ;
● ຜົນຜະລິດ ພະລັງງານແມ່ນທາງເລືອກແລະສາມາດປັບໄດ້;
● ສະຖຽນລະພາບສູງ ພະລັງງານຜົນຜະລິດ;
● ໂມດູນ / benchtop ທາງເລືອກຄູ່ກັບການຕິດຕາມກວດກາການສື່ສານສໍາລັບການເຊື່ອມໂຍງງ່າຍດາຍ.
● ການຮັບຮູ້ເສັ້ນໄຍ;
● ຮູບພາບທາງການແພດ;
● ອຸປະກອນໄຟເບີ optic ການທົດສອບ.

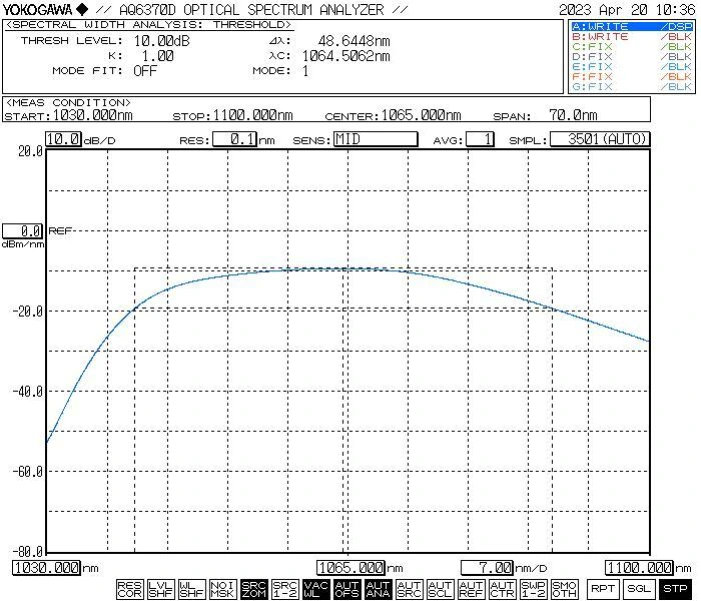

● spectrum ປົກກະຕິ
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງແສງ ASE (ໂມດູນໂຮສ) |
1 |
|
2 |
ສາຍຂໍ້ມູນ USB-RS232 DB9 |
1 |
|
3 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
4 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
|
5 |
ຄູ່ມືການດໍາເນີນງານ |
1 |
Step1.Unpacking and Assembly: ກະລຸນາ ກວດເບິ່ງວ່າອຸປະກອນເສີມແມ່ນສົມບູນ
ກ່ອນການໂຮມຊຸມນຸມ.
Step2.Connecting Fiber Jumpers: ເປີດ ຝາຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະ ເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານທີ່ຈະທົດສອບ ຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດຫຼືຄວາມເສຍຫາຍ.

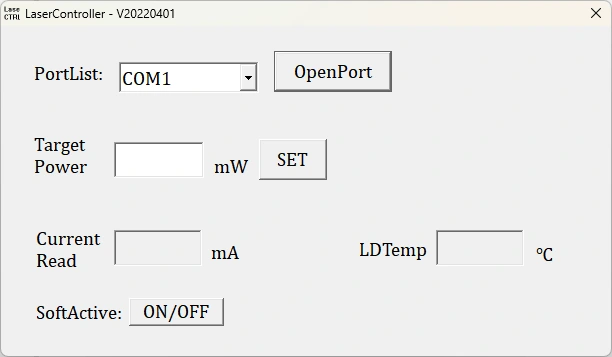

Step3.Connecting the Power Adapter ແລະ Serial Cable: ເຊື່ອມຕໍ່ໂມດູນແຫຼ່ງແສງສະຫວ່າງແລະອະແດບເຕີພະລັງງານ; ເຊື່ອມຕໍ່ ໂມດູນແຫຼ່ງແສງ ແລະຄອມພິວເຕີທີ່ມີສາຍສັນຍານ USB-RS232. (ໝາຍເຫດ: ຄອມພິວເຕີຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ກ່ອນ. ຄົນຂັບສາມາດເປັນ ພົບເຫັນຢູ່ໃນ CD-ROM ຫຼືໄດ້ມາຈາກບໍລິສັດ Box Optronics.)
Setp4.Use: ເປີດແຫຼ່ງແສງສະຫວ່າງ ສະຫຼັບການເປີດໃຊ້ງານ; ໄຟຕົວຊີ້ວັດຜົນໄດ້ຮັບຂອງແຫຼ່ງແສງສະຫວ່າງເປີດ, ແລະມີ ຜົນຜະລິດພະລັງງານ optical. ໃນເວລານີ້, ການເຮັດວຽກໃນປະຈຸບັນແລະຄ່າພະລັງງານ optical ແມ່ນພາລາມິເຕີທີ່ຕັ້ງໂດຍຄອມພິວເຕີໂຮດໃນເວລາປິດສຸດທ້າຍ. ພວກເຂົາສາມາດເປັນ ດັດແກ້ ແລະບັນທຶກໄວ້ໃນຊອຟແວຄອມພິວເຕີໂຮສ (ສະເພາະແຕ່ຮຸ່ນ ດ້ວຍພະລັງງານທີ່ສາມາດປັບໄດ້).
Step5.After ການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ ການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ປັບພະລັງງານໄດ້ |
ຂະໜາດ |
|
ASE |
-XXXX |
-XX |
-XX |
-ທ |
-X |
|
ແຫຼ່ງແສງ ASE |
1064: 1064nm |
10:10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 5H: 500mW 1T: 1000mW |
SM: Hi1060 PM:PM980 |
T: ປັບໄດ້ |
M20 : ໂມດູນ M27: ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: ASE-1064-10-SM-T-M20
(ຂໍ້ມູນຄໍາສັ່ງ: 1064nm ASE Broadband Light Source, ຜົນຜະລິດ 10mW ພະລັງງານ, ປັບພະລັງງານ, ມີເສັ້ນໄຍ SM Hi1060, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10-15 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີ ບາງອັນຢູ່ໃນສະຕັອກ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ມັນບໍ່ໄດ້ແນະນໍາໃຫ້ສຽບແລະຖອດສາຍໃຍແກ້ວນໍາແສງເລື້ອຍໆ ຕົວເຊື່ອມຕໍ່ຢູ່ປາຍຜົນຜະລິດ. ນີ້ຊ່ວຍຫຼີກເວັ້ນການປົນເປື້ອນດ້ວຍຝຸ່ນທີ່ສາມາດເຮັດໄດ້ ເພີ່ມການສູນເສຍການແຊກ ຫຼືເຮັດໃຫ້ໜ້າຂອງຕົວເຊື່ອມຕໍ່ໄໝ້.
● ເມື່ອເລີ່ມຕົ້ນ, ທໍາອິດຢືນຢັນວ່າສະວິດໄຟແລະປຸ່ມສະວິດ ປິດ, ຈາກນັ້ນເຊື່ອມຕໍ່ໄຟ. ເມື່ອປິດເຄື່ອງ, ທໍາອິດປິດເຄື່ອງ ປຸ່ມສະຫຼັບ; ຫຼັງຈາກໄຟສະຖານະພາບອອກ, ຕັດການເຊື່ອມຕໍ່ໄຟ. ເຮັດ ບໍ່ໄດ້ຕັດໄຟໂດຍກົງໃນຂະນະທີ່ແຫຼ່ງແສງສະຫວ່າງກໍາລັງເຮັດວຽກ.
● ສໍາລັບຮູບແບບແຫຼ່ງແສງສະຫວ່າງຂອງ ASE ທີ່ມີກໍາລັງຜົນຜະລິດຫນ້ອຍລົງ ຫຼາຍກ່ວາ 200 mW, ການເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດສາມາດເຊື່ອມຕໍ່ກັບຮູບແບບດຽວອື່ນໆ ອຸປະກອນເສັ້ນໄຍໂດຍຜ່ານອະແດບເຕີເອົາອອກໄດ້ (ເສັ້ນໄຍແປນ). ຢ່າງໃດກໍຕາມ, ຖ້າຫາກວ່າປະເຊີນຫນ້າ ຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຖືກປົນເປື້ອນ, ມັນມີຄວາມອ່ອນໄຫວສູງຕໍ່ການເຜົາໄຫມ້ຄວາມເສຍຫາຍ ເມື່ອ laser ຖືກເປີດໃຊ້ - ເຖິງແມ່ນວ່າພະລັງງານເລເຊີຈະຕໍ່າຫຼາຍ. ດັ່ງນັ້ນ, ກ່ອນທີ່ຈະເຊື່ອມຕໍ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ, ທ່ານຕ້ອງໃຊ້ເສັ້ນໄຍພິເສດ ເຄື່ອງມືເຮັດຄວາມສະອາດເພື່ອເຮັດຄວາມສະອາດໃບຫນ້າທີ່ສຸດ. ນອກຈາກນັ້ນ, ໃຊ້ເສັ້ນໄຍ end-face inspector ເພື່ອກວດກາເບິ່ງຫນ້າດິນຢ່າງລະມັດລະວັງ, ໃຫ້ແນ່ໃຈວ່າມັນຫມົດ ບໍ່ມີຂີ້ຝຸ່ນແລະສິ່ງປົນເປື້ອນກ່ອນທີ່ຈະເຮັດການເຊື່ອມຕໍ່ຜ່ານເສັ້ນໄຍ ແປນ. ໃນລະຫວ່າງການທໍາຄວາມສະອາດ, ການກວດສອບ, ແລະການເຊື່ອມຕໍ່ຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ, ທ່ານຕ້ອງຮັບປະກັນວ່າແຫຼ່ງແສງຢູ່ໃນສະຖານະຖືກປິດໃຊ້ງານ; ພາຍໃຕ້ບໍ່ ສະຖານະການຄວນປະຕິບັດການເຫຼົ່ານີ້ໃນຂະນະທີ່ແຫຼ່ງແສງສະຫວ່າງ ປ່ອຍແສງ. ເມື່ອການນໍາໃຊ້ສໍາເລັດແລະການເຊື່ອມຕໍ່ໄດ້ຖືກຕັດການເຊື່ອມຕໍ່ ຈາກອົງປະກອບເສັ້ນໄຍອື່ນໆ, ທ່ານທັນທີຕ້ອງກວມເອົາຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ດ້ວຍຝາປ້ອງກັນຂີ້ຝຸ່ນ.
● Broadband ASE ຮູບແບບແຫຼ່ງແສງສະຫວ່າງທີ່ມີກໍາລັງຜົນຜະລິດຂອງ 200 mW ຫຼື ສູງຂື້ນອາດຈະມີລັກສະນະເປັນ pigtail ຜົນຜະລິດທີ່ສິ້ນສຸດລົງດ້ວຍຕົວເຊື່ອມຕໍ່ FC/APC. ຢ່າງໃດກໍຕາມ, ຕົວເຊື່ອມຕໍ່ນີ້ມີຈຸດປະສົງພຽງແຕ່ສໍາລັບພະລັງງານຜົນຜະລິດທີ່ລິເລີ່ມໂດຍຜູ້ໃຊ້ ການຕິດຕາມ (ໂດຍການເຊື່ອມຕໍ່ກັບເຄື່ອງວັດໄຟຟ້າ optical) ຫຼືສໍາລັບການເຊື່ອມຕໍ່ກັບ FC-terminated fiber collimator ເພື່ອນໍາທາງອອກ laser ເຂົ້າໄປໃນພື້ນທີ່ຫວ່າງ. ມັນ ແນະນຳຢ່າງຍິ່ງບໍ່ໃຫ້ໃຊ້ອະແດບເຕີໜ້າແປນເພື່ອເຂົ້າກັນໂດຍກົງ ການເຊື່ອມຕໍ່ກັບ pigtails ຂອງເສັ້ນໃຍຫຼືອຸປະກອນອື່ນໆທີ່ຜູ້ໃຊ້ເປັນເຈົ້າຂອງ; ເຮັດແນວນັ້ນ ພົກມີຄວາມສ່ຽງທີ່ສໍາຄັນຂອງຄວາມເສຍຫາຍທັງສອງເຊື່ອມຕໍ່ເສັ້ນໄຍແລະ ເຄື່ອງຂະຫຍາຍສຽງຂອງມັນເອງ. ຖ້າການເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນໆແມ່ນຕ້ອງການ, ມັນແມ່ນ ແນະນໍາໃຫ້ໃຊ້ fusion splicing; ນອກຈາກນັ້ນ, ໃຫ້ແນ່ໃຈວ່າປະເພດຂອງ ເສັ້ນໃຍທີ່ເຊື່ອມຕໍ່ແມ່ນເຂົ້າກັນໄດ້ເຊິ່ງກັນແລະກັນ.
● ເກັບຮັກສາອຸປະກອນໄວ້ໃນສະພາບແວດລ້ອມທີ່ແຫ້ງແລ້ງ, ບໍ່ມີຄວາມຊຸ່ມຊື່ນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
