1. ການແນະນໍາຂອງ C-band Low Flatness ASE Broadband Light Source
2. ວິຊາການ ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂັ້ນຕອນການດໍາເນີນງານ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະ ການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະ ບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ບໍລິການຫຼັງການຂາຍ
ນີ້ແມ່ນ C-band Low Flatness ASE ທີ່ບໍ່ສອດຄ່ອງກັນ ແຫຼ່ງແສງສະຫວ່າງ Broadband, ເຊິ່ງເປັນການປ່ອຍອາຍພິດ spontaneous ທີ່ສ້າງຂຶ້ນໂດຍ a ເລເຊີ semiconductor ໃນເສັ້ນໄຍ Quartz ທີ່ doped erbium, ມີ spectral 1526 ~ 1566nm ການຄຸ້ມຄອງແລະພະລັງງານຜົນຜະລິດ 10/20/30/50mW. ຊຸດອຸປະກອນເສີມລວມ; ຄູ່ມືຜູ້ໃຊ້ສະຫນອງໃຫ້. ມັນເຫມາະສົມສໍາລັບໃຍແກ້ວນໍາແສງ ການທົດສອບອຸປະກອນ, ການຜະລິດ grating FBG, ຮູບພາບທາງການແພດ, ແລະອື່ນໆ. ກະລຸນາໃຊ້ເວລາ ລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ມັນຄວນຈະຖືກເກັບໄວ້ໃນແຫ້ງ ສະຖານທີ່.
|
ລາຍການ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
|||
|
ຊ່ວງສະເປກ |
ນມ |
1526–1566 |
± 1nm |
|||
|
ພະລັງງານຜົນຜະລິດ |
mW |
10 |
20 |
30 |
50 |
ບໍ່ສາມາດປັບໄດ້ |
|
ຄວາມຫນາແຫນ້ນຂອງສະເປກຕຣາພະລັງງານ |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
ຄວາມຮາບພຽງຢູ່ສະເປກ |
dB |
≤7 |
|
|||
|
ການສັ່ນສະເທືອນ Spectral |
dB |
≤0.1 |
|
|||
|
ການແຍກຜົນຜະລິດ |
dB |
≥35 |
|
|||
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ |
dB |
≤±0.02 (15ນາທີ); |
≤±0.5%; |
|||
|
ສະຖານະ Polarization |
- |
unpolarized ຢ່າງສົມບູນ |
|
|||
|
ເປີ |
dB |
≤0.2 |
|
|||
|
ເສັ້ນໄຍ pigtail |
- |
SMF-28 |
FC/APC |
|||
|
ການໂຕ້ຕອບການສື່ສານ |
- |
DB9 ຍິງ (RS232) |
ໂມດູນ |
|||
|
ການສະຫນອງພະລັງງານ |
- |
DC 5V, <15W |
ໂມດູນ |
|||
|

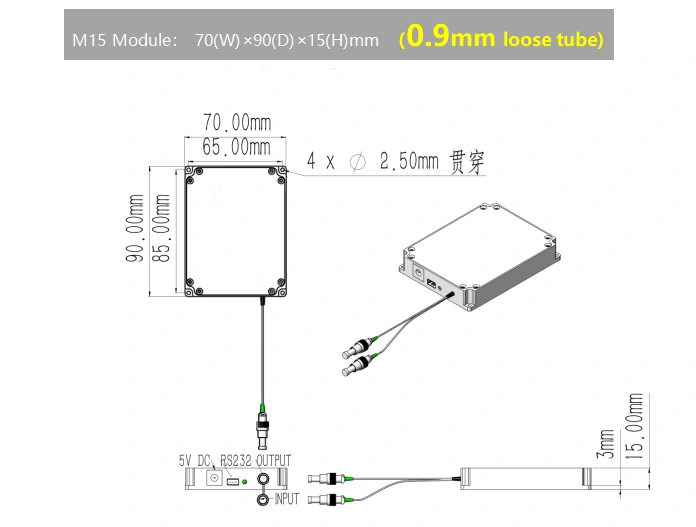

ຂະໜາດ |
ມມ |
10 ~ 30mW: 40(W)×60(D)×10(H) |
ໂມດູນ |
|||
|
10 ~ 50mW: 70(W)×90(D)×15(H) |
||||||
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
|||
|
ຄວາມຊຸ່ມຊື່ນປະຕິບັດການ |
℃ |
0~70% |
|
|||
● ປະສິດທິຜົນ;
● spectrum ກວ້າງ;
● ສູງ ສະຖຽນລະພາບພະລັງງານຜົນຜະລິດ.
● Optical ການຮັບຮູ້ເສັ້ນໄຍ;
● ການແພດ ຮູບພາບ;
● ການທົດສອບອຸປະກອນໄຟເບີ optic.

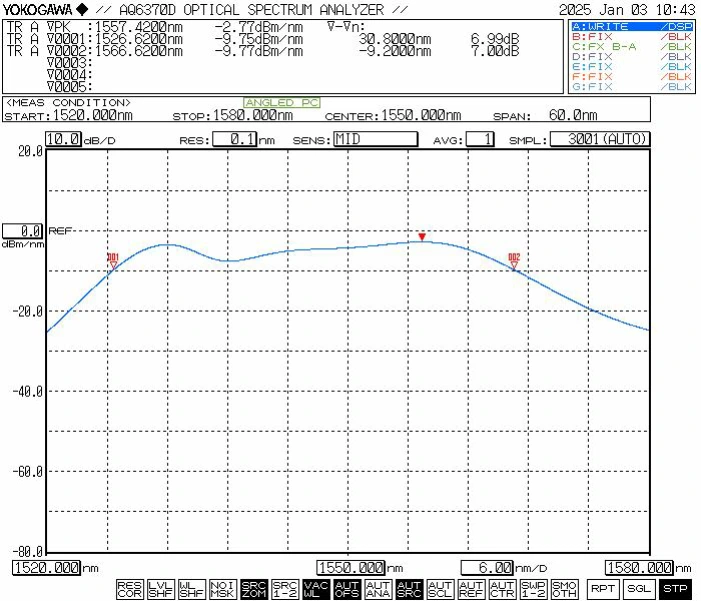

● spectrum ປົກກະຕິ
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງແສງ ASE (ໂມດູນໂຮສ) |
1 |
|
2 |
ສາຍສັນຍານ USB-RS232 DB9 |
1 |
|
3 |
ສາຍສັນຍານ DB9- 3PIN 232 |
1 |
|
4 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
5 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
|
6 |
ຄູ່ມືການດໍາເນີນງານ |
1 |

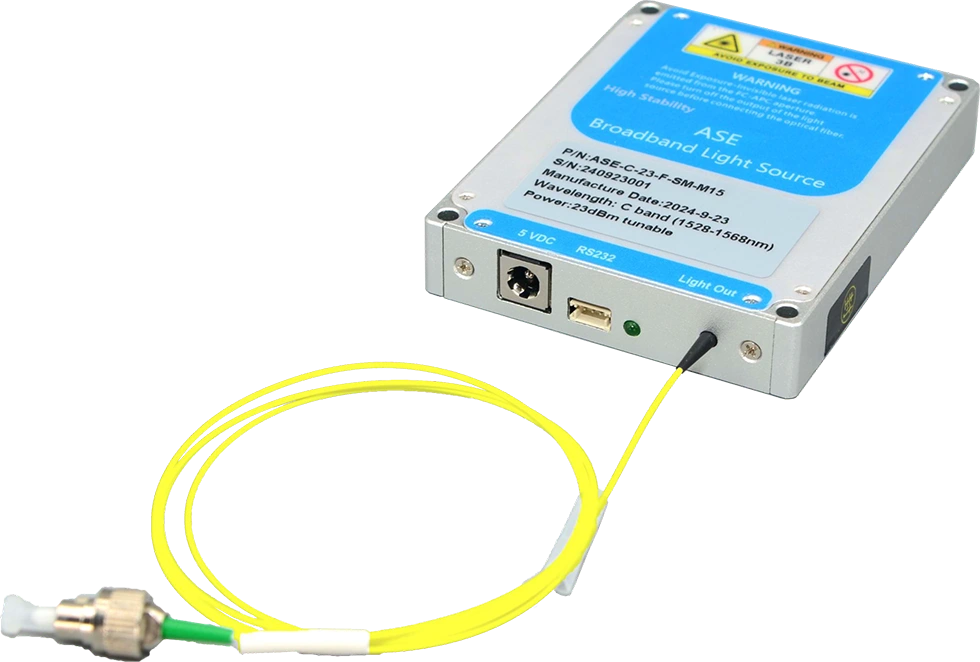

ຂັ້ນຕອນທີ1. ຮູບລັກສະນະ: ຈາກຊ້າຍຫາຂວາ - ພະລັງງານ ພອດ, ZH2.54 (3-pin), ການໂຕ້ຕອບການສື່ສານ serial, ຕົວຊີ້ວັດພະລັງງານ LED, ແລະ ພອດເສັ້ນໄຍຮູບແບບດຽວສໍາລັບຜົນຜະລິດ optical.

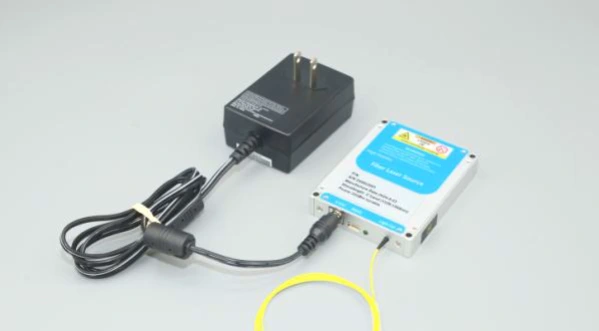

Step2.Power Supply:ຄ່າເລີ່ມຕົ້ນ ພອດປ້ອນພະລັງງານແມ່ນ DC 5.5 × 2.1 ມມ ການໂຕ້ຕອບ; ຕົວແປງໄຟ DC 5V ທີ່ກົງກັນແມ່ນລວມຢູ່ກັບຫນ່ວຍບໍລິການໃນເວລານັ້ນ ຂອງການຂົນສົ່ງ. ວິທີການເຊື່ອມຕໍ່ຜູ້ດັດແປງພະລັງງານກັບແຫຼ່ງແສງສະຫວ່າງ ໂມດູນໄດ້ຖືກສະແດງຢູ່ໃນຮູບປະກອບ; ກະລຸນາຮັບປະກັນວ່າທ່ານໃຊ້ ພຽງແຕ່ຕົ້ນສະບັບ, ອະແດບເຕີພະລັງງານມັດໄວ້. ການນໍາໃຊ້ພະລັງງານທີ່ບໍ່ເຂົ້າກັນໄດ້ ອະແດບເຕີອາດຈະສົ່ງຜົນເສຍຫາຍຕໍ່ແຫຼ່ງແສງສະຫວ່າງ. ອີກທາງເລືອກ, ສະບັບ ປະກອບດ້ວຍສາຍໄຟທີ່ມີຕົວເຊື່ອມຕໍ່ຢູ່ປາຍຍອດຮູບ U ມີໃຫ້ ອໍານວຍຄວາມສະດວກໃນການເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະຫຼັບ; ຢ່າງໃດກໍຕາມ, ທາງເລືອກນີ້ຄວນຈະເປັນ ຮຽກຮ້ອງໂດຍສະເພາະໃນເວລາຊື້.
Step3.Connecting Fiber Patch Cords: ຖອດຝາປິດຂີ້ຝຸ່ນອອກຈາກຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ແລະກວດເບິ່ງໜ້າເສັ້ນໃຍ; ໃຫ້ແນ່ໃຈວ່າມັນບໍ່ມີການປົນເປື້ອນຫຼືຄວາມເສຍຫາຍກ່ອນທີ່ຈະເຊື່ອມຕໍ່ມັນກັບເຄື່ອງອື່ນໆ ອົງປະກອບໃຍແກ້ວນໍາແສງຫຼືອຸປະກອນການທົດສອບ. ສໍາລັບແຫຼ່ງແສງສະຫວ່າງພະລັງງານສູງ, ມັນແມ່ນ ແນະນໍາໃຫ້ໃຊ້ fusion splicing ສໍາລັບການເຊື່ອມຕໍ່.
Setp4.Connecting the Light Source ໂມດູນກັບ PC ເຈົ້າພາບ:ໃຊ້ສາຍຂໍ້ມູນ serial USB-to-RS232 ຕົ້ນສະບັບ ລວມມີໂມດູນແຫຼ່ງແສງສະຫວ່າງເພື່ອເຊື່ອມຕໍ່ໂມດູນກັບຄອມພິວເຕີ. ຄອມພິວເຕີຕ້ອງການການຕິດຕັ້ງໄດເວີພອດ serial ທີ່ອຸທິດຕົນກ່ອນ ເພື່ອຮັບຮູ້ສາຍ USB-to-RS232 ຢ່າງຖືກຕ້ອງ; ຖ້າບໍ່ດັ່ງນັ້ນ, ຊອບແວເຈົ້າພາບຈະ ບໍ່ສາມາດສ້າງການເຊື່ອມຕໍ່ທີ່ຖືກຕ້ອງຫຼືຕິດຕໍ່ສື່ສານກັບແສງໄດ້ ໂມດູນແຫຼ່ງ. ກະລຸນາຕິດຕໍ່ Box Optronics ເພື່ອຂໍໄດເວີທີ່ຈໍາເປັນ.

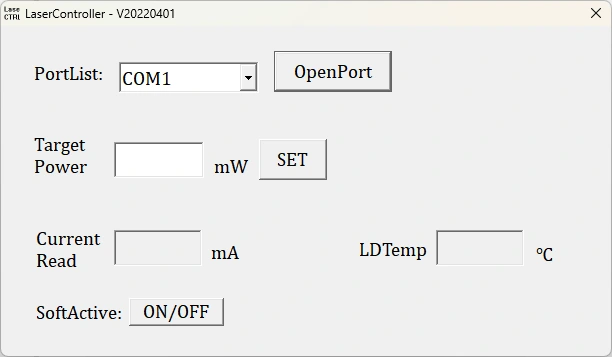

Step5.Software:ສຳລັບຜະລິດຕະພັນແຫຼ່ງແສງສະຫວ່າງ ASE ທີ່ມີພະລັງງານປັບໄດ້, ພະລັງງານຜົນຜະລິດ optical ສາມາດຄວບຄຸມໂດຍຜ່ານຊອບແວເຈົ້າພາບ; ສໍາລັບພະລັງງານຄົງທີ່ ແບບຈໍາລອງ, ລະດັບພະລັງງານບໍ່ສາມາດປັບໄດ້.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ຮາບພຽງ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຂະໜາດ |
|
ASE |
C |
-F7 |
-XX |
XX |
-X |
|
ແຫຼ່ງແສງ ASE |
C:C-band |
F7:≤7dB |
10:10 mW 20:20 mW 30:30mW 50:50mW |
SM:SMF-28e |
M: ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: ASE-C-F7-20-SM-M
(ຂໍ້ມູນການສັ່ງຊື້: C-band Low Flatness ASE Broadband Light Source, spectral flatness≤7dB, 20mW ພະລັງງານຜົນຜະລິດ, ມີເສັ້ນໄຍ SM, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ພາຍໃຕ້ສະພາບຂອງໃບຫນ້າທີ່ສະອາດ, ເສັ້ນໃຍຮູບແບບດຽວ (ເຊັ່ນ: Hi-1060, PM980, G652D, ຫຼື PM1550) ມີຄວາມທົນທານຕໍ່ພະລັງງານທາງທິດສະດີຂອງ ປະມານ 200 mW ຂອງແສງສະຫວ່າງຢ່າງຕໍ່ເນື່ອງ. ດັ່ງນັ້ນ, ສໍາລັບແຫຼ່ງແສງສະຫວ່າງແລະ ເຄື່ອງຂະຫຍາຍສຽງທີ່ມີລະດັບພະລັງງານຕ່ໍາກວ່າ 200 mW, ການເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດ ສາມາດຖືກຈັບຄູ່ກັບອຸປະກອນໄຟເບີຮູບແບບດຽວອື່ນໆໂດຍໃຊ້ຕົວປັບມາດຕະຖານ (ເສັ້ນໄຍ flanges). ຢ່າງໃດກໍຕາມ, ຖ້າຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ end-face ຖືກປົນເປື້ອນ, ມັນ ແມ່ນມີຄວາມອ່ອນໄຫວສູງທີ່ຈະເຜົາໄໝ້ໃນຂະນະທີ່ເລເຊີຖືກເປີດໃຊ້ງານ-ເຖິງແມ່ນວ່າຈະເກີດ ພະລັງງານ laser ແມ່ນຕໍ່າຫຼາຍ. ເພາະສະນັ້ນ, ກ່ອນທີ່ຈະເຮັດໃຫ້ການເຊື່ອມຕໍ່ເສັ້ນໄຍ, ໄດ້ ໃບໜ້າຂອງຕົວເຊື່ອມຕໍ່ຕ້ອງຖືກອະນາໄມຢ່າງລະອຽດໂດຍໃຊ້ການທຳຄວາມສະອາດເສັ້ນໄຍພິເສດ ເຄື່ອງມື. ນອກຈາກນັ້ນ, ຄວນໃຊ້ຕົວກວດກາດ້ານເສັ້ນໄຍເພື່ອລະມັດລະວັງ ກວດເບິ່ງພື້ນຜິວເພື່ອຮັບປະກັນວ່າມັນບໍ່ມີຝຸ່ນແລະສິ່ງປົນເປື້ອນຢ່າງສົມບູນ ກ່ອນທີ່ຈະດໍາເນີນການເຊື່ອມຕໍ່ໂດຍຜ່ານ flange ເສັ້ນໄຍ.
● ເມື່ອທໍາຄວາມສະອາດ, ກວດກາ, ຫຼືເຊື່ອມຕໍ່ສາຍເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງ, ທ່ານ ຕ້ອງຮັບປະກັນວ່າແຫຼ່ງແສງສະຫວ່າງບໍ່ໄດ້ປ່ອຍແສງ; ພາຍໃຕ້ສະຖານະການທີ່ບໍ່ມີ ຄວນຈະດໍາເນີນການໃນຂະນະທີ່ແສງສະຫວ່າງເຮັດວຽກ. ເມື່ອສໍາເລັດການນໍາໃຊ້ ແລະຫຼັງຈາກຕັດການເຊື່ອມຕໍ່ຈາກຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງອື່ນໆ, ຕົວເຊື່ອມຕໍ່ຕ້ອງ ເຫມາະກັບຫມວກຂີ້ຝຸ່ນ.
●ຖ້າເສັ້ນໄຍຜົນຜະລິດຕ້ອງເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນ, ມັນແມ່ນ ແນະນໍາໃຫ້ໃຊ້ fusion splicer.
● ມັນບໍ່ໄດ້ແນະນໍາໃຫ້ໃສ່ຫຼືຖອດເສັ້ນໃຍແກ້ວນໍາແສງເລື້ອຍໆ ຕົວເຊື່ອມຕໍ່ຢູ່ປາຍຜົນຜະລິດ, ເພື່ອປ້ອງກັນການປົນເປື້ອນຂອງຂີ້ຝຸ່ນ - ເຊິ່ງສາມາດເຮັດໄດ້ ນໍາໄປສູ່ການສູນເສຍການແຊກຊຶມເພີ່ມຂຶ້ນ - ຫຼືຄວາມເສຍຫາຍຕໍ່ຫນ້າປາຍຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ.
● ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ຮ້ານ ຢູ່ໃນສະຖານທີ່ແຫ້ງ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
