1. ການແນະນໍາຂອງ ແຫຼ່ງແສງສະຫວ່າງ L-band ASE Broadband
2. ຂໍ້ກໍານົດດ້ານວິຊາການ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂັ້ນຕອນການດໍາເນີນງານ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ
9. ເງື່ອນໄຂຂອງ quote ແລະ ການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະ ບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ບໍລິການຫຼັງການຂາຍ
ນີ້ແມ່ນ L-band ASE Broadband Light Source ສະເຫນີ a ຄວາມຫມັ້ນຄົງ, ແຫຼ່ງແສງສະຫວ່າງພະລັງງານສູງ 10 ~ 200mW ໃນລະດັບຄວາມຍາວຄື້ນ L-band (1567 ~ 1603nm). ອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມແມ່ນຍໍາສູງ, ມັນສະຫນອງ spectrum ກວ້າງແລະ ຜົນຜະລິດສຽງຕ່ໍາ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການສື່ສານ optical, ການຮັບຮູ້ເສັ້ນໄຍ, ແລະ ຮູບພາບທາງການແພດ.
|
ລາຍການ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
|||||
|
ຊ່ວງສະເປກ |
ນມ |
1567–1603 |
|
|||||
|
ພະລັງງານຜົນຜະລິດ |
mW |
10, |
20 |
50 |
100 |
200 |
|
|
|
ຄວາມຫນາແຫນ້ນຂອງສະເປກຕຣາພະລັງງານ |
dBm/nm |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
ລະດັບລະບຽບການພະລັງງານ |
- |
10%~100% |
ທາງເລືອກ |
|||||
|
ຄວາມຮາບພຽງຢູ່ສະເປກ |
dB |
≤2.5 (ປະເພດ), ≤3 (ສູງສຸດ.) |
|
|||||
|
ການແຍກຜົນຜະລິດ |
dB |
≥35 |
|
|||||
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ |
dB |
≤±0.02 (15ນາທີ); |
≤±0.5%; ≤±1.2% |
|||||
|
ເປີ |
dB |
≤0.2 |
≥23 |
|
||||
|
ເສັ້ນໄຍ pigtail |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
ການໂຕ້ຕອບການສື່ສານ |
- |
ຫນ້າຈໍສໍາພັດ / DB9 ຍິງ (RS232) |
Benchtop |
|||||
|
DB9 ຍິງ (RS232) |
ໂມດູນ |
|||||||
|
ການສະຫນອງພະລັງງານ |
- |
AC 110~240V, <30W |
Benchtop |
|||||
|
DC 5V, <15W |
ໂມດູນ |
|||||||
|
ຂະໜາດ |
ມມ |
255(W)×285(D)×115(H) |
Benchtop |
|||||
|
150(W)×125(D)×20(H) |
ໂມດູນ |
|||||||
|
70(W)×90(D)×15(H) |
ໂມດູນ |
|||||||
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
|||||
|
ຄວາມຊຸ່ມຊື່ນປະຕິບັດການ |
℃ |
0~70% |
|
|||||
● Spectral flatness ≤2.5dB;
● ພະລັງງານຜົນຜະລິດ 10/20/50/100/200mW, ປັບໄດ້ 10 ~ 100%;
● DB9 ການສື່ສານເພດຍິງ (RS232) ສໍາລັບການເຊື່ອມໂຍງທີ່ງ່າຍດາຍ.
1. Product Applications-L-band ASE ແຫຼ່ງແສງສະຫວ່າງ Broadband
● Optical ການຮັບຮູ້ເສັ້ນໄຍ;
● ການແພດ ຮູບພາບ;
● Optical ການສື່ສານເສັ້ນໄຍ.

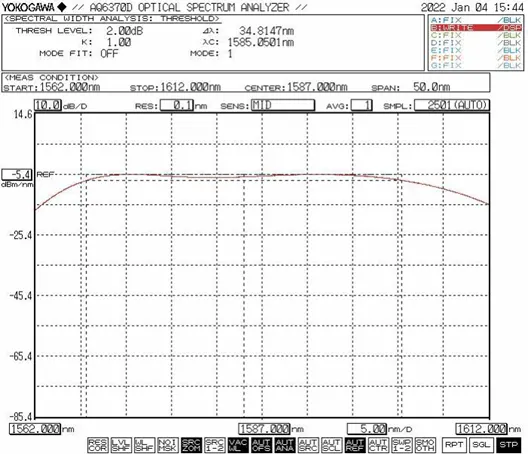

● spectrum ປົກກະຕິ
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງແສງ ASE (ໂມດູນໂຮສ) |
1 |
|
2 |
ສາຍຂໍ້ມູນ USB-RS485 DB9 |
1 |
|
3 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
4 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
|
5 |
ຄູ່ມືການດໍາເນີນງານ |
1 |
Step1.Unpacking and Assembly: ກະລຸນາ ກວດເບິ່ງວ່າອຸປະກອນເສີມແມ່ນສົມບູນ
ກ່ອນການໂຮມຊຸມນຸມ.
Step2.Connecting Fiber Jumpers: ເປີດ ຝາຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະ ເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານທີ່ຈະທົດສອບ ຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດຫຼືຄວາມເສຍຫາຍ.
Step3.Connecting the Power Adapter ແລະ Serial Cable: ເຊື່ອມຕໍ່ໂມດູນແຫຼ່ງແສງສະຫວ່າງແລະອະແດບເຕີພະລັງງານ; ເຊື່ອມຕໍ່ ໂມດູນແຫຼ່ງແສງ ແລະຄອມພິວເຕີທີ່ມີສາຍສັນຍານ USB-RS232. (ໝາຍເຫດ: ຄອມພິວເຕີຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ກ່ອນ. ຄົນຂັບສາມາດເປັນ ພົບເຫັນຢູ່ໃນ CD-ROM ຫຼືໄດ້ມາຈາກບໍລິສັດ Box Optronics.)

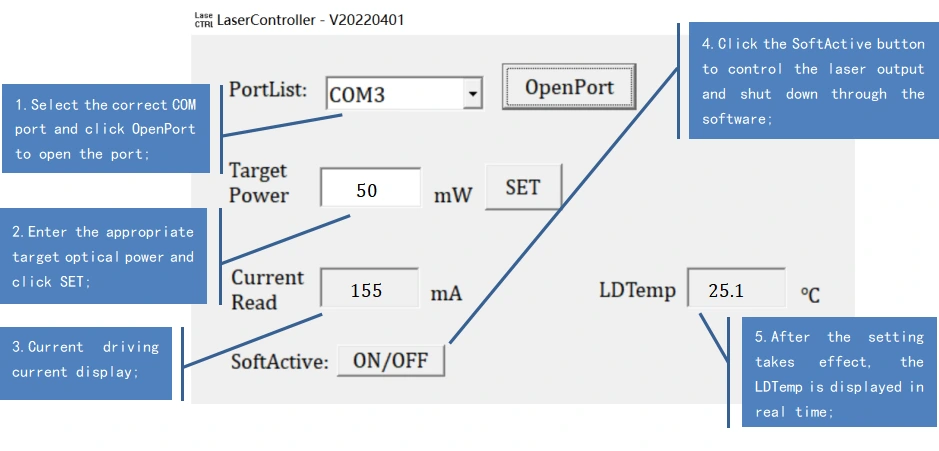

Setp4.Use: ເປີດແຫຼ່ງແສງສະຫວ່າງ ສະຫຼັບການເປີດໃຊ້ງານ; ໄຟຕົວຊີ້ວັດຜົນໄດ້ຮັບຂອງແຫຼ່ງແສງສະຫວ່າງເປີດ, ແລະມີ ຜົນຜະລິດພະລັງງານ optical. ໃນເວລານີ້, ການເຮັດວຽກໃນປະຈຸບັນແລະຄ່າພະລັງງານ optical ແມ່ນພາລາມິເຕີທີ່ຕັ້ງໂດຍຄອມພິວເຕີໂຮດໃນເວລາປິດສຸດທ້າຍ. ພວກເຂົາສາມາດເປັນ ດັດແກ້ ແລະບັນທຶກໄວ້ໃນຊອຟແວຄອມພິວເຕີໂຮສ (ສະເພາະແຕ່ຮຸ່ນ ດ້ວຍພະລັງງານທີ່ສາມາດປັບໄດ້).
Step5.After ການນໍາໃຊ້: ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ ການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
|
ຊື່ |
ຊ່ວງສະເປກ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ປັບພະລັງງານໄດ້ |
ຂະໜາດ |
|
ASE |
-ລ |
-XX |
-XX |
-XX |
-X |
|
ແຫຼ່ງແສງ ASE |
L:L-band |
10:10mW 20:20mW 50:50mW 1H: 100mW 2H: 200mW |
SM:SMF-28 ໂມງແລງ: 1550 |
(*T: ກັບ) |
M15 : ໂມດູນ M20 : ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: ASE-L-2H-SM-T-B
(ຂໍ້ມູນການສັ່ງຊື້: L-band ASE Broadband Light Source, ຜົນຜະລິດ 200mW ພະລັງງານ, ປັບພະລັງງານໄດ້, ມີເສັ້ນໄຍ SM, ຊຸດ benchtop).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10-15 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີ ບາງອັນຢູ່ໃນສະຕັອກ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ມັນບໍ່ໄດ້ແນະນໍາໃຫ້ສຽບແລະຖອດສາຍໃຍແກ້ວນໍາແສງເລື້ອຍໆ ຕົວເຊື່ອມຕໍ່ຢູ່ປາຍຜົນຜະລິດ. ນີ້ຊ່ວຍຫຼີກເວັ້ນການປົນເປື້ອນດ້ວຍຝຸ່ນທີ່ສາມາດເຮັດໄດ້ ເພີ່ມການສູນເສຍການແຊກ ຫຼືເຮັດໃຫ້ໜ້າຂອງຕົວເຊື່ອມຕໍ່ໄໝ້.
● ເມື່ອເລີ່ມຕົ້ນ, ທໍາອິດຢືນຢັນວ່າສະວິດໄຟແລະປຸ່ມສະວິດ ປິດ, ຈາກນັ້ນເຊື່ອມຕໍ່ໄຟ. ເມື່ອປິດເຄື່ອງ, ທໍາອິດປິດເຄື່ອງ ປຸ່ມສະຫຼັບ; ຫຼັງຈາກໄຟສະຖານະພາບອອກ, ຕັດການເຊື່ອມຕໍ່ໄຟ. ເຮັດ ບໍ່ໄດ້ຕັດໄຟໂດຍກົງໃນຂະນະທີ່ແຫຼ່ງແສງສະຫວ່າງກໍາລັງເຮັດວຽກ.
●ຖ້າເສັ້ນໄຍຜົນຜະລິດຕ້ອງເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນ, ມັນແມ່ນ ແນະນໍາໃຫ້ໃຊ້ fusion splicer.
● ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ຮ້ານ ຢູ່ໃນສະຖານທີ່ແຫ້ງ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
