1. ການແນະນໍາຂອງ C-band ASE Broadband ແຫຼ່ງແສງສະຫວ່າງ
2. ວິຊາການ ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂັ້ນຕອນການດໍາເນີນງານ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະ ການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະ ບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ບໍລິການຫຼັງການຂາຍ
ແຫຼ່ງແສງສະຫວ່າງບຣອດແບນ ASE ນີ້ແມ່ນຂຶ້ນກັບ ແຫຼ່ງແສງສະຫວ່າງທີ່ບໍ່ສອດຄ່ອງກັນ, ເຊິ່ງເປັນການປ່ອຍອາຍພິດໂດຍ spontaneous ທີ່ຜະລິດໂດຍ a semiconductor laser-pumped erbium-doped ເສັ້ນໄຍ quartz. ການແປຮູບ ເຕັກໂນໂລຊີບັນລຸການສະເປກຣາດແບນສະເປກ, ແລະໄລຍະຄື້ນກວມເອົາແຖບ C, ແລະຄວາມຮາບພຽງຂອງ spectral <2dB, ບັນລຸໄດ້ໂດຍຜ່ານເສັ້ນໄຍ SM Fiber ຫຼື PM ຜົນຜະລິດ, ທາງເລືອກພະລັງງານຫຼາຍລະດັບ, ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກການຮັບຮູ້ໃຍແກ້ວນໍາແສງ.
|
ລາຍການ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
||||||
|
ຊ່ວງສະເປກ |
ນມ |
1528–1569 |
|
||||||
|
ພະລັງງານຜົນຜະລິດ |
mW |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
ຄວາມຫນາແຫນ້ນຂອງສະເປກຕຣາພະລັງງານ |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
ລະດັບລະບຽບການພະລັງງານ |
- |
10%~100% |
ທາງເລືອກ |
||||||
|
ຄວາມຮາບພຽງຢູ່ສະເປກ |
dB |
≤2 (10~200mW); ≤3 (400~500mW) |
|
||||||
|
ການສັ່ນສະເທືອນ Spectral |
dB |
≤0.1 |
|
||||||
|
ການແຍກຜົນຜະລິດ |
dB |
≥35 |
|
||||||
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ |
dB |
≤±0.02 (15ນາທີ); |
≤±0.5%; ≤±1.2% |
||||||
|
ສະຖານະ Polarization |
- |
ສຸ່ມ |
Linear polarization |
|
|||||
|
ເປີ |
dB |
≤0.2 |
≥23 |
|
|||||
|
ເສັ້ນໄຍ pigtail |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
ການໂຕ້ຕອບການສື່ສານ |
- |
ຫນ້າຈໍສໍາພັດ / DB9 ຍິງ (RS232) |
Benchtop |
||||||
|
DB9 ຍິງ (RS232) |
ໂມດູນ |
||||||||
|
ການສະຫນອງພະລັງງານ |
- |
AC 110~240V, <30W |
Benchtop |
||||||
|
DC 5V, <15W |
ໂມດູນ |
||||||||
|
ຂະໜາດ |
ມມ |
260(W)×280(D)×120(H) |
Benchtop |
||||||
|
150(W)×125(D)×20(H) |
ໂມດູນ |
||||||||
|
10~200mW:70(W)×90(D)×15(H) |
SM ທາງເລືອກ |
||||||||
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
||||||
|
ຄວາມຊຸ່ມຊື່ນປະຕິບັດການ |
℃ |
0~70% |
|
||||||
● ຄວາມໝັ້ນຄົງສູງ ຜົນຜະລິດ;
● ຮາບພຽງ spectrum;
● DB9 ການສື່ສານເພດຍິງ (RS232) ສໍາລັບການເຊື່ອມໂຍງທີ່ງ່າຍດາຍ.
● ໃຍແກ້ວນໍາແສງ ການຮັບຮູ້;
● ການແພດ ຮູບພາບ;
● ໂທລະຄົມມະນາຄົມ;
● Optical ການທົດສອບອຸປະກອນ.

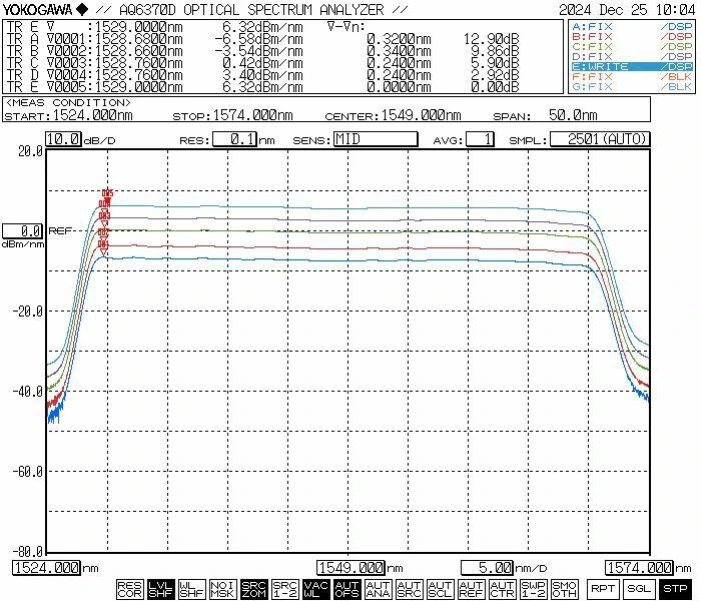

● ສະເປກຕຣາປົກກະຕິ:
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງແສງ ASE (ໂມດູນໂຮສ) |
1 |
|
2 |
ສາຍຂໍ້ມູນ |
1 |
|
3 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
4 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
|
5 |
ຄູ່ມືການດໍາເນີນງານ |
1 |
Step1.Unpacking and Assembly: ກະລຸນາກວດເບິ່ງວ່າອຸປະກອນເສີມແມ່ນສົມບູນຫຼືບໍ່ກ່ອນທີ່ຈະປະກອບ.
ຂັ້ນຕອນທີ2. ເຊື່ອມຕໍ່ Fiber Jumpers: ເປີດ ຝາຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະ ເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານທີ່ຈະທົດສອບ ຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດຫຼືຄວາມເສຍຫາຍ.
ຂັ້ນຕອນທີ3. ການເຊື່ອມຕໍ່ອະແດບເຕີພະລັງງານ ແລະສາຍ Serial: ເຊື່ອມຕໍ່ໂມດູນແຫຼ່ງແສງ ແລະອະແດັບເຕີພະລັງງານ; ເຊື່ອມຕໍ່ ໂມດູນແຫຼ່ງແສງສະຫວ່າງ ແລະຄອມພິວເຕີທີ່ມີສາຍສັນຍານ USB-RS232. (ໝາຍເຫດ: ທ ຄອມພິວເຕີຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ກ່ອນ. ຄົນຂັບສາມາດພົບໄດ້ ໃນ CD-ROM ຫຼືໄດ້ມາຈາກບໍລິສັດ Box Optronics.)

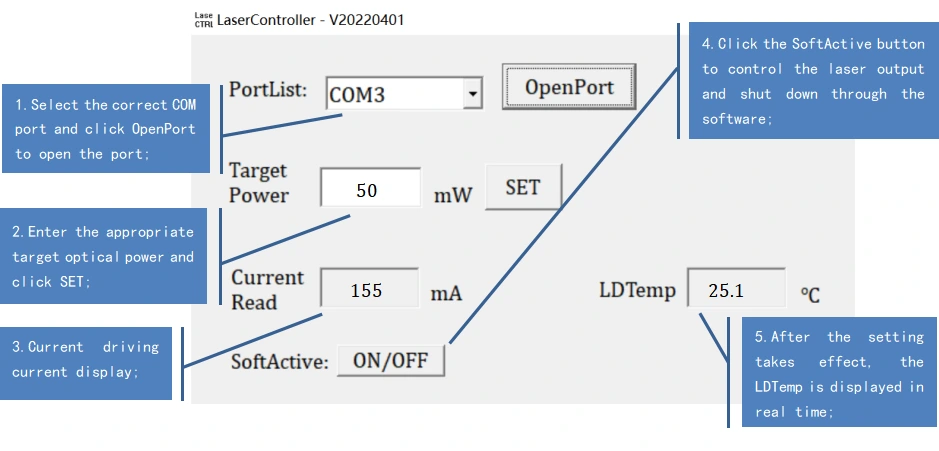

Setp4. ການນໍາໃຊ້: ເປີດແຫຼ່ງແສງສະຫວ່າງ ສະຫຼັບການເປີດໃຊ້ງານ; ໄຟຕົວຊີ້ວັດຜົນໄດ້ຮັບຂອງແຫຼ່ງແສງສະຫວ່າງເປີດ, ແລະມີ ຜົນຜະລິດພະລັງງານ optical. ໃນເວລານີ້, ການເຮັດວຽກໃນປະຈຸບັນແລະຄ່າພະລັງງານ optical ແມ່ນພາລາມິເຕີທີ່ຕັ້ງໂດຍຄອມພິວເຕີໂຮດໃນເວລາປິດສຸດທ້າຍ. ພວກເຂົາສາມາດເປັນ ດັດແກ້ ແລະບັນທຶກໄວ້ໃນຊອຟແວຄອມພິວເຕີໂຮສ (ສະເພາະແຕ່ຮຸ່ນ ດ້ວຍພະລັງງານທີ່ສາມາດປັບໄດ້).
ຂັ້ນຕອນທີ 5. ຫຼັງຈາກການນໍາໃຊ້: ໃຫ້ຄລິກໃສ່ປິດ ປຸ່ມ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ປັບພະລັງງານໄດ້ (ທາງເລືອກ) |
ຂະໜາດ |
|
ASE |
-XXXX |
-XX |
-XX |
-ທ |
-X |
|
ແຫຼ່ງແສງ ASE |
C:C-band |
10:10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 2H: 200mW 4H: 400mW 5H: 500mW |
SM:SMF-28 ໂມງແລງ: 1550 |
T: ກັບ |
M15: ໂມດູນ M20: ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: ASE-C-50-SM-T-M
(ຂໍ້ມູນການສັ່ງຊື້: C-band ASE Broadband Light Source, ຜົນຜະລິດ 50mW ພະລັງງານ, ມີເສັ້ນໄຍ SM, ປັບພະລັງງານ, ຊຸດໂມດູນ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10-15 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີ ບາງອັນຢູ່ໃນສະຕັອກ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ມັນບໍ່ໄດ້ແນະນໍາໃຫ້ສຽບແລະຖອດສາຍໃຍແກ້ວນໍາແສງເລື້ອຍໆ ຕົວເຊື່ອມຕໍ່ຢູ່ປາຍຜົນຜະລິດ. ນີ້ຊ່ວຍຫຼີກເວັ້ນການປົນເປື້ອນດ້ວຍຝຸ່ນທີ່ສາມາດເຮັດໄດ້ ເພີ່ມການສູນເສຍການແຊກ ຫຼືເຮັດໃຫ້ໜ້າຂອງຕົວເຊື່ອມຕໍ່ໄໝ້.
● ເມື່ອເລີ່ມຕົ້ນ, ທໍາອິດຢືນຢັນວ່າສະວິດໄຟແລະປຸ່ມສະວິດ ປິດ, ຈາກນັ້ນເຊື່ອມຕໍ່ໄຟ. ເມື່ອປິດເຄື່ອງ, ທໍາອິດປິດເຄື່ອງ ປຸ່ມສະຫຼັບ; ຫຼັງຈາກໄຟສະຖານະພາບອອກ, ຕັດການເຊື່ອມຕໍ່ໄຟ. ເຮັດ ບໍ່ໄດ້ຕັດໄຟໂດຍກົງໃນຂະນະທີ່ແຫຼ່ງແສງສະຫວ່າງກໍາລັງເຮັດວຽກ.
● ສໍາລັບຮູບແບບແຫຼ່ງແສງສະຫວ່າງຂອງ ASE ທີ່ມີກໍາລັງຜົນຜະລິດຫນ້ອຍລົງ ຫຼາຍກ່ວາ 200 mW, ການເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດສາມາດເຊື່ອມຕໍ່ກັບຮູບແບບດຽວອື່ນໆ ອຸປະກອນເສັ້ນໄຍໂດຍຜ່ານອະແດບເຕີເອົາອອກໄດ້ (ເສັ້ນໄຍແປນ). ຢ່າງໃດກໍຕາມ, ຖ້າຫາກວ່າປະເຊີນຫນ້າ ຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຖືກປົນເປື້ອນ, ມັນມີຄວາມອ່ອນໄຫວສູງຕໍ່ການເຜົາໄຫມ້ຄວາມເສຍຫາຍ ເມື່ອ laser ຖືກເປີດໃຊ້ - ເຖິງແມ່ນວ່າພະລັງງານເລເຊີຈະຕໍ່າຫຼາຍ. ດັ່ງນັ້ນ, ກ່ອນທີ່ຈະເຊື່ອມຕໍ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ, ທ່ານຕ້ອງໃຊ້ເສັ້ນໄຍພິເສດ ເຄື່ອງມືເຮັດຄວາມສະອາດເພື່ອເຮັດຄວາມສະອາດໃບຫນ້າທີ່ສຸດ. ນອກຈາກນັ້ນ, ໃຊ້ເສັ້ນໄຍ end-face inspector ເພື່ອກວດກາເບິ່ງຫນ້າດິນຢ່າງລະມັດລະວັງ, ໃຫ້ແນ່ໃຈວ່າມັນຫມົດ ບໍ່ມີຂີ້ຝຸ່ນແລະສິ່ງປົນເປື້ອນກ່ອນທີ່ຈະເຮັດການເຊື່ອມຕໍ່ຜ່ານເສັ້ນໄຍ ແປນ. ໃນລະຫວ່າງການທໍາຄວາມສະອາດ, ການກວດສອບ, ແລະການເຊື່ອມຕໍ່ຂອງຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ, ທ່ານຕ້ອງຮັບປະກັນວ່າແຫຼ່ງແສງຢູ່ໃນສະຖານະຖືກປິດໃຊ້ງານ; ພາຍໃຕ້ບໍ່ ສະຖານະການຄວນປະຕິບັດການເຫຼົ່ານີ້ໃນຂະນະທີ່ແຫຼ່ງແສງສະຫວ່າງ ປ່ອຍແສງ. ເມື່ອການນໍາໃຊ້ສໍາເລັດແລະການເຊື່ອມຕໍ່ໄດ້ຖືກຕັດການເຊື່ອມຕໍ່ ຈາກອົງປະກອບເສັ້ນໄຍອື່ນໆ, ທ່ານທັນທີຕ້ອງກວມເອົາຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ດ້ວຍຝາປ້ອງກັນຂີ້ຝຸ່ນ.
● Broadband ASE ຮູບແບບແຫຼ່ງແສງສະຫວ່າງທີ່ມີກໍາລັງຜົນຜະລິດຂອງ 200 mW ຫຼື ສູງຂື້ນອາດຈະມີລັກສະນະເປັນ pigtail ຜົນຜະລິດທີ່ສິ້ນສຸດລົງດ້ວຍຕົວເຊື່ອມຕໍ່ FC/APC. ຢ່າງໃດກໍຕາມ, ຕົວເຊື່ອມຕໍ່ນີ້ມີຈຸດປະສົງພຽງແຕ່ສໍາລັບພະລັງງານຜົນຜະລິດທີ່ລິເລີ່ມໂດຍຜູ້ໃຊ້ ການຕິດຕາມ (ໂດຍການເຊື່ອມຕໍ່ກັບເຄື່ອງວັດໄຟຟ້າ optical) ຫຼືສໍາລັບການເຊື່ອມຕໍ່ກັບ FC-terminated fiber collimator ເພື່ອນໍາທາງອອກ laser ເຂົ້າໄປໃນພື້ນທີ່ຫວ່າງ. ມັນ ແນະນຳຢ່າງຍິ່ງບໍ່ໃຫ້ໃຊ້ອະແດບເຕີໜ້າແປນເພື່ອເຂົ້າກັນໂດຍກົງ ການເຊື່ອມຕໍ່ກັບ pigtails ຂອງເສັ້ນໃຍຫຼືອຸປະກອນອື່ນໆທີ່ຜູ້ໃຊ້ເປັນເຈົ້າຂອງ; ເຮັດແນວນັ້ນ ພົກມີຄວາມສ່ຽງທີ່ສໍາຄັນຂອງຄວາມເສຍຫາຍທັງສອງເຊື່ອມຕໍ່ເສັ້ນໄຍແລະ ເຄື່ອງຂະຫຍາຍສຽງຂອງມັນເອງ. ຖ້າການເຊື່ອມຕໍ່ກັບເສັ້ນໄຍອື່ນໆແມ່ນຕ້ອງການ, ມັນແມ່ນ ແນະນໍາໃຫ້ໃຊ້ fusion splicing; ນອກຈາກນັ້ນ, ໃຫ້ແນ່ໃຈວ່າປະເພດຂອງ ເສັ້ນໃຍທີ່ເຊື່ອມຕໍ່ແມ່ນເຂົ້າກັນໄດ້ເຊິ່ງກັນແລະກັນ.
● ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ຮ້ານ ຢູ່ໃນສະຖານທີ່ແຫ້ງ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
