1. ການແນະນໍາຂອງ 1392nm 10mW DFB Butterfly Laser Diode
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນແລະໃບທົດສອບ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ
1392nm DFB fiber-coupled laser ກັບ butterfly 14-pin ຊຸດ, ຄວາມຍາວຄື້ນກາງ 1392nm, ພະລັງງານຜົນຜະລິດປົກກະຕິ 10mW. TEC ໃນຕົວ, Thermistor, ແລະຕິດຕາມກວດກາ PD, ສະຫນັບສະຫນູນເສັ້ນໄຍ SM ຫຼືເສັ້ນໄຍ PM. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍ ໃນການຮັບຮູ້ H2O, ເຄື່ອງມື optical, ແລະທົດສອບແຫຼ່ງແສງສະຫວ່າງ. ຫມາຍເຫດ: ສາຍໂດຍ ຄໍານິຍາມ PIN ທີ່ຖືກຕ້ອງ, ຮັກສາປາຍເສັ້ນໄຍໃຫ້ສະອາດ, ພາຍໃຕ້ການຄວບຄຸມ TEC. ແຮງດັນເກີນ, ເກີນກະແສໄຟຟ້າ, ESD, ການເຊື່ອມໂລຫະທີ່ມີອຸນຫະພູມສູງ, ແລະຫຼາຍເກີນໄປ ການງໍເສັ້ນໄຍຖືກຫ້າມ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
λ |
CW, 25 ℃ |
1391 |
1392 |
1393 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
PF |
— |
— |
10 |
— |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
25℃ |
— |
8 |
15 |
mA |
|
ປະຈຸບັນປະຕິບັດງານ |
IOP |
CW |
— |
— |
90 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
SMSR |
— |
35 |
40 |
— |
dB |
|
ການໂດດດ່ຽວ optical |
ISO |
25℃ |
35 |
— |
— |
dB |
|
ຄວາມກວ້າງແສງ (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
ນມ |
|
ການສູນພັນ Polarization ອັດຕາສ່ວນ |
ເອີ |
PM ເສັ້ນໄຍ |
18 |
— |
— |
dB |
|
ອຸນຫະພູມຄື້ນ. ຄ່າສໍາປະສິດ |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
ຕິດຕາມປັດຈຸບັນ |
IMON |
VRM=5V |
50 |
— |
1500 |
uA |
|
MPD ກະແສມືດ |
ID |
VRM=5V |
— |
— |
50 |
uA |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-ຄ່າ |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● ການປະຕິບັດສູງ, multi-quantum well (MQW) distribution-feedback (DFB) laser;
● SMF-28e ຫຼື PM1550 ເສັ້ນໄຍ;
● ອຸດສາຫະກໍາ ມາດຕະຖານ hermetically sealed ຊຸດ butterfly 14 pin;
● ໃນຕົວ TEC ແລະ PD.
● ແຈກຢາຍໃຍແກ້ວນໍາແສງ ການຮັບຮູ້;
● ການສື່ສານ Fiber optic ອຸປະກອນການທົດສອບ
● ຄວາມເຂັ້ມຂົ້ນຂອງໄອນ້ໍາ ການກວດຫາ;
● ແຫຼ່ງແສງສະຫວ່າງຫຼັກສໍາລັບ TDLAS (Tunable Diode Laser Absorption Spectroscopy) ລະບົບ;
● ການຄົ້ນຄວ້າ & ຫ້ອງທົດລອງ ເຄື່ອງມື.

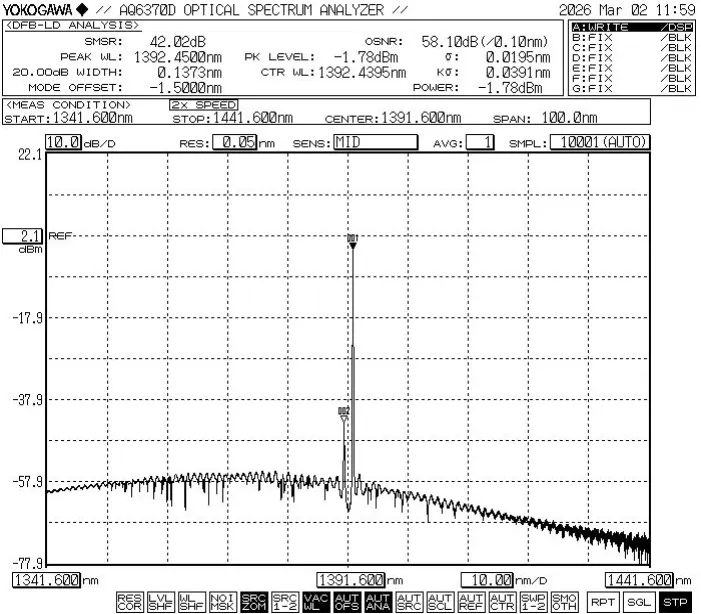

● spectrum ປົກກະຕິ: 1392nm, +/-1nm WL ຄວາມທົນທານ.

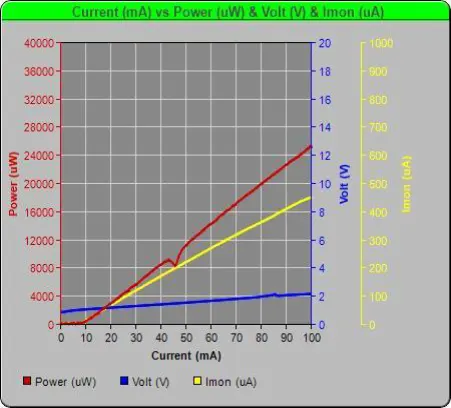

● PIV-1392nm 10mW DFB Butterfly Laser Diode

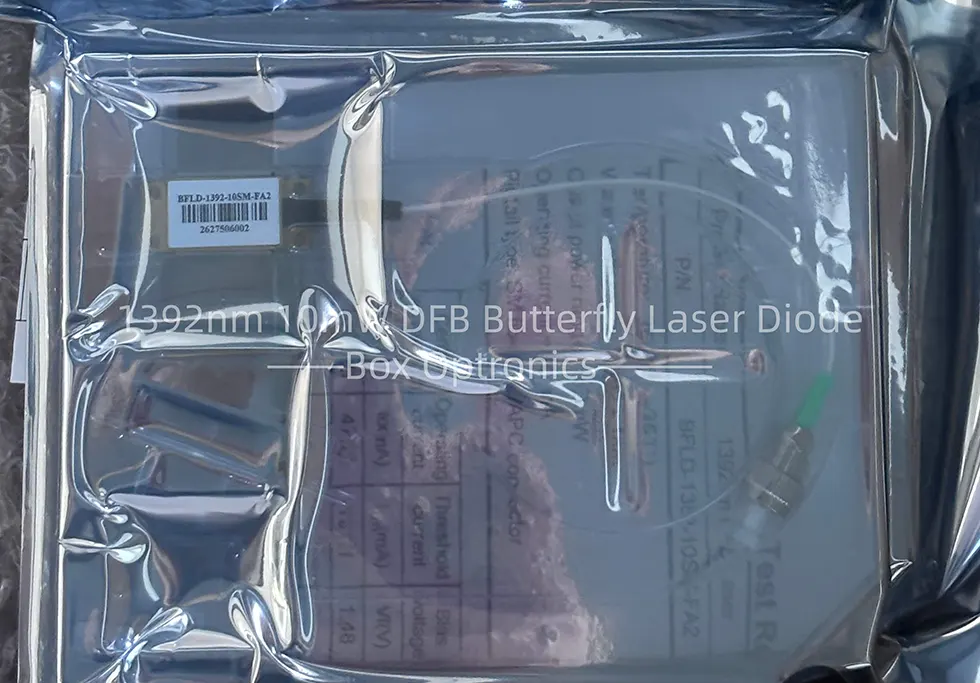

● ຕົວຢ່າງການຫຸ້ມຫໍ່
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
1392nm 10mW DFB Butterfly Laser Diode |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1392: 1392nm 760:760nm 1683: 1683nm ອື່ນໆ |
10:10mW ອື່ນໆ |
SM: ໂໝດດຽວ PM: ການຮັກສາ Polarization
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ປະເພດ 1 2: ປະເພດ 2 |
ຕົວຢ່າງ: BBLD-1392-10SM-FA2
(ຂໍ້ມູນການສັ່ງຊື້: 1392nm 10mW DFB Butterfly Laser Diode, ກັບ SM ເສັ້ນໄຍ, ຕົວເຊື່ອມຕໍ່ FC/APC, type2 pin-out).
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ເມື່ອປະຕິບັດການ, ອຸປະກອນນີ້ປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ; ເຮັດ ຢ່າແນມເບິ່ງໜ້າເສັ້ນໄຍໂດຍກົງ, ເພາະວ່າການກະທຳດັ່ງກ່າວອາດເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
● ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive; ດັ່ງນັ້ນ, ການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດ ມາດຕະການປ້ອງກັນຕ້ານ static ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຕ້ອງໄດ້ຮັບການລະມັດລະວັງເພື່ອປ້ອງກັນ ການສະຫນອງພະລັງງານເພີ່ມຂຶ້ນ, ເນື່ອງຈາກວ່າຄວາມລົ້ມເຫຼວທີ່ຈະເຮັດແນວນັ້ນອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບ ອຸປະກອນ (ເຊັ່ນ: ການຮັບປະກັນອຸປະກອນທີ່ເຫມາະສົມດິນແລະໃສ່ເຄື່ອງຕ້ານການສະຖິດ ສາຍແຂນ).
● ກວດສອບຄວາມຫມັ້ນຄົງຂອງວົງຈອນການເຮັດວຽກຂອງຜະລິດຕະພັນເພື່ອປ້ອງກັນ ຄວາມເສຍຫາຍທີ່ເກີດຈາກກະແສກໍາມະຈອນ.
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນໃສ່ ຫຼືດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນ ມີອຸປະກອນເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ຖືກຍົກພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ ເກີນ 260 ° C, ແລະເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ໂດຍສະເພາະ ຕ້ອງເອົາໃຈໃສ່ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ໄດ້ ອຸປະກອນຕ້ອງຢູ່ໃນສະພາບທີ່ບໍ່ມີພະລັງງານ, ແລະທາດເຫຼັກ soldering ຕ້ອງເຫມາະສົມ ຮາກຖານ.
● ເມື່ອໃຊ້ອຸປະກອນ, ຍຶດໝັ້ນກັບແຮງດັນຂອງການເຮັດວຽກ ແລະ ໄລຍະປັດຈຸບັນທີ່ລະບຸໄວ້ໃນແຜ່ນຂໍ້ມູນ. ຕົວກໍານົດການທີ່ສໍາຄັນ - ລວມທັງ Ith (Threshold Current), Iop max (ກະແສໄຟຟ້າສູງສຸດ), Vop max (ສູງສຸດ ແຮງດັນທີ່ເຮັດວຽກ), ແລະ λc (Center Wavelength)—ຄວນອ້າງອີງ ໂດຍສະເພາະໃນບົດລາຍງານການທົດສອບທີ່ສະຫນອງໃຫ້ໃນເວລາທີ່ການຂົນສົ່ງ. ຫມາຍເຫດ: ການດໍາເນີນງານ ເກີນລະດັບສູງສຸດຢ່າງແທ້ຈິງອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບອຸປະກອນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
