1. ການແນະນໍາຂອງ 1512nm 10mW DFB 14-PIN Butterfly Laser
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ
1512nm 10mW DFB 14-PIN Butterfly Laser ໃຊ້ DFB ໂຄງສ້າງຊິບໂຫມດດຽວທີ່ມີຄວາມຍາວສູນກາງຂອງ 1512nm, ຜົນຜະລິດປົກກະຕິ ພະລັງງານ 10mW, ມີ SMSR ສູງແລະລະດັບຕ່ໍາ. ເຄື່ອງເຮັດຄວາມເຢັນ TEC ໃນຕົວຮັບປະກັນ ຄວາມໝັ້ນຄົງຂອງຄວາມຍາວຄື້ນໃນໄລຍະຍາວ, ເໝາະສຳລັບການກວດຫາອາຍແກັສNH₃, optical ການວັດແທກ, ການຕິດຕາມສະພາບແວດລ້ອມ, ແລະການຮັບຮູ້ optical ພິເສດ. ຢ່າງເຂັ້ມງວດ ປະຕິບັດຕາມຂໍ້ກໍາຫນົດໄຟຟ້າແລະໃຊ້ມາດຕະການ ESD ແລະການກະຈາຍຄວາມຮ້ອນ ໃນລະຫວ່າງການນໍາໃຊ້ສໍາລັບຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
λ |
CW, 25 ℃ |
1511 |
1512 |
1513 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
PF |
— |
— |
10 |
— |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
25℃ |
— |
8 |
15 |
mA |
|
ປະຈຸບັນປະຕິບັດງານ |
IOP |
CW |
— |
— |
90 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
SMSR |
— |
35 |
40 |
— |
dB |
|
ການໂດດດ່ຽວ optical |
ISO |
25℃ |
35 |
— |
— |
dB |
|
ຄວາມກວ້າງ Spectral |
Δλ |
— |
— |
— |
10 |
MHz |
|
ການສູນພັນ Polarization ອັດຕາສ່ວນ |
ເອີ |
PM ເສັ້ນໄຍ |
18 |
— |
— |
dB |
|
ອຸນຫະພູມຄື້ນ. ຄ່າສໍາປະສິດ |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
ຕິດຕາມປັດຈຸບັນ |
IMON |
VRM=5V |
50 |
— |
1500 |
uA |
|
MPD ກະແສມືດ |
ID |
VRM=5V |
— |
— |
50 |
uA |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-ຄ່າ |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● ຕໍ່າ ເກນ, ຜົນຜະລິດທີ່ມີປະສິດທິພາບສູງ;
● ໃນຕົວ thermistor, ແລະ TEC;
● ເສັ້ນໄຍ ປະເພດສາມາດເປັນ SMF-28e ຫຼືເສັ້ນໄຍ PM;
● ສູງ ຄວາມຫນ້າເຊື່ອຖື, ຕອບສະຫນອງໄວ, ສະຖຽນລະພາບທີ່ດີ.
● H₃ ການຕິດຕາມອາໂມເນຍ ແລະການວິເຄາະອາຍແກັສ;
● ການກວດສອບ Optical ແລະ ການວິເຄາະ spectral;
● ສິ່ງແວດລ້ອມອຸດສາຫະກໍາ ການກວດຫາ optical ອາຍແກັສພິດ;
● ແຫຼ່ງແສງສະຫວ່າງສໍາລັບ ການຮັບຮູ້ອາຍແກັສຄວາມແມ່ນຍໍາສູງແລະການວິເຄາະ.
● ການແຕ້ມຊຸດ&ຄຳນິຍາມ PIN-OUT(Unit:mm)-1512nm 10mW DFB 14-PIN Butterfly Laser

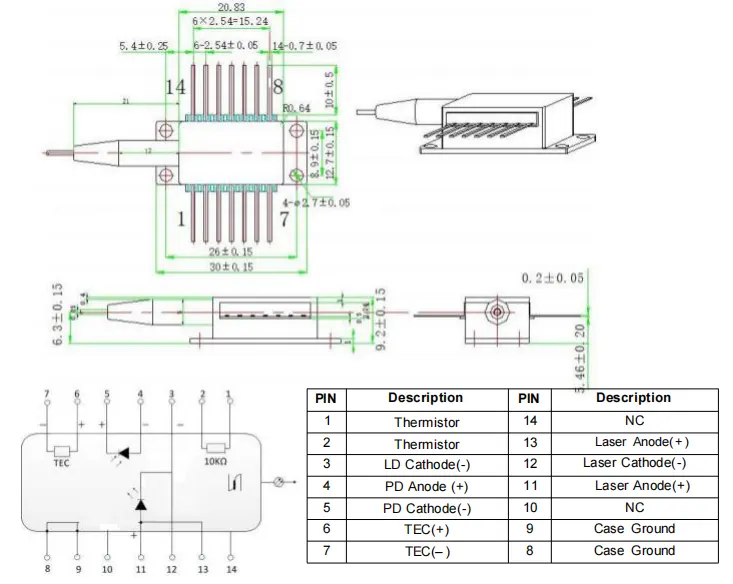

>>> ປະເພດ 1 pin-out

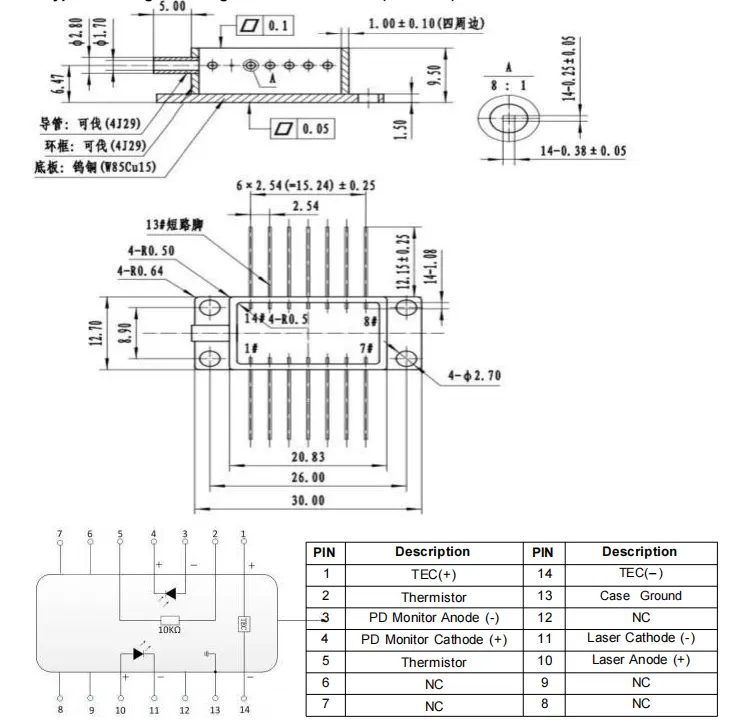

>>> ປະເພດ 2 pin-out

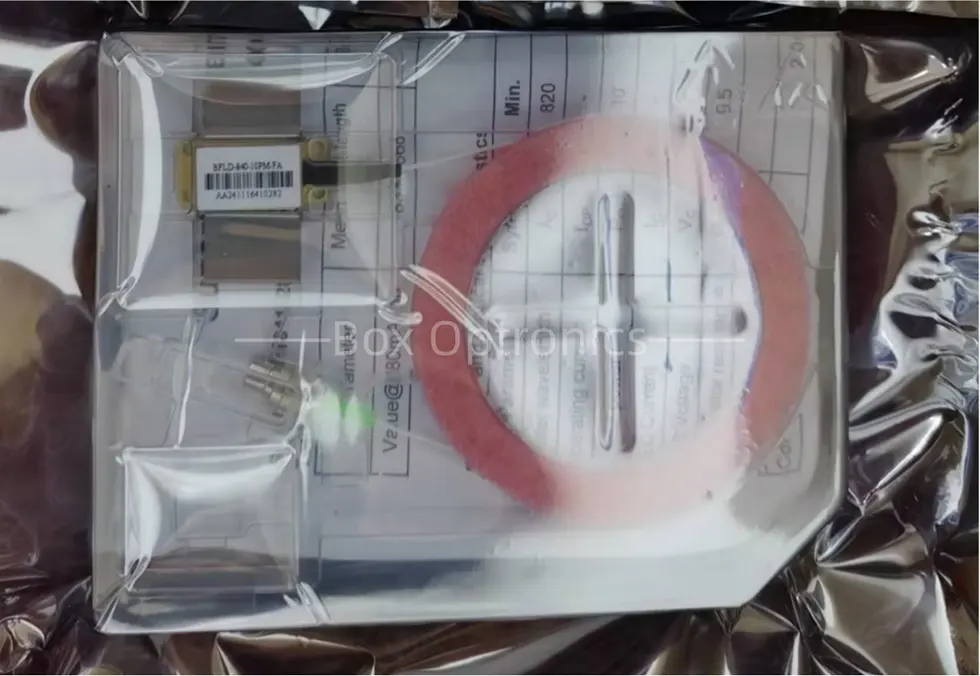

● ຕົວຢ່າງການຫຸ້ມຫໍ່
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
1512nm 10mW DFB 14-PIN Butterfly Laser |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
* ອຸປະກອນ Standalone; ບໍ່ມີໄດເວີໃນຕົວ (ທາງເລືອກໄດເວີພາຍນອກ).
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1512: 1512nm 1392: 1392nm 760:760nm 1683: 1683nm ອື່ນໆ |
10:10mW ອື່ນໆ |
SM: ໂໝດດຽວ PM: ການຮັກສາ Polarization
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ປະເພດ 1 2: ປະເພດ 2 |
ຕົວຢ່າງ: BBLD-1512-10SM-FA2
(ຂໍ້ມູນການສັ່ງຊື້: 1512nm 10mW DFB 14-PIN Butterfly Laser, ມີເສັ້ນໄຍ SM, FC/APC connectortype2 pin-out).
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ເມື່ອປະຕິບັດການ, ອຸປະກອນນີ້ປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ; ເຮັດ ຢ່າແນມເບິ່ງໜ້າເສັ້ນໄຍໂດຍກົງ, ເພາະວ່າການກະທຳດັ່ງກ່າວອາດເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
● ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive; ດັ່ງນັ້ນ, ການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດ ມາດຕະການປ້ອງກັນຕ້ານ static ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຕ້ອງໄດ້ຮັບການລະມັດລະວັງເພື່ອປ້ອງກັນ ການສະຫນອງພະລັງງານເພີ່ມຂຶ້ນ, ເນື່ອງຈາກວ່າຄວາມລົ້ມເຫຼວທີ່ຈະເຮັດແນວນັ້ນອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບ ອຸປະກອນ (ເຊັ່ນ: ການຮັບປະກັນອຸປະກອນທີ່ເຫມາະສົມດິນແລະໃສ່ເຄື່ອງຕ້ານການສະຖິດ ສາຍແຂນ).
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນໃສ່ ຫຼືດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນ ມີອຸປະກອນເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ຖືກຍົກພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ກ່ອນທີ່ຈະເປີດເຄື່ອງປະກອບທັງໝົດ, ໃຫ້ເປີດໃຊ້ເຄື່ອງເຢັນກ່ອນ, ແລະ ຫຼັງຈາກນັ້ນ, ດໍາເນີນການດ້ວຍຂັ້ນຕອນການເພີ່ມກໍາລັງເພີ່ມຂຶ້ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ chip overheating ແລະ ເກີນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
