1532nm DFB BTF Laser Diode ມີຄວາມຍາວສູນກາງ 1532.68nm (ITU CH56), ພະລັງງານອອກ optical 10mW. TEC ແລະເຄື່ອງເຮັດຄວາມຮ້ອນໃນຕົວ ເຮັດໃຫ້ການດໍາເນີນງານທີ່ຫມັ້ນຄົງ. ໃນລະຫວ່າງການປະຕິບັດງານ, ເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງຕາມການ pin-out ຄໍານິຍາມ, ການຄວບຄຸມປັດຈຸບັນຂັບລົດແລະອຸນຫະພູມພາຍໃນການຈັດອັນດັບ ໄລຍະ, ແລະຫຼີກເວັ້ນຄວາມເສຍຫາຍ ESD ແລະການດໍາເນີນການເກີນແຮງດັນ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
λ |
ຕາຂ່າຍ ITU |
CH56: 1532.68 |
ນມ |
||
|
ພະລັງງານຜົນຜະລິດ optical |
PF |
— |
6 |
— |
20 |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
25℃ |
— |
— |
20 |
mA |
|
ປະຈຸບັນປະຕິບັດງານ |
IOP |
— |
— |
— |
120 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
25℃ |
— |
— |
2.5 |
V |
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
SMSR |
— |
30 |
— |
— |
dB |
|
ການສູນເສຍຜົນຕອບແທນ optical |
ORL |
— |
40 |
— |
— |
dB |
|
ການໂດດດ່ຽວ optical |
ISO |
25℃ |
30 |
— |
— |
dB |
|
ການສູນພັນ Polarization ອັດຕາສ່ວນ |
ເອີ |
PM ເສັ້ນໄຍ |
18 |
— |
— |
dB |
|
MPD ກະແສມືດ |
ID |
IOP=0mA, VRM=5V |
— |
— |
0.2 |
uA |
|
MPD ປະຈຸບັນທີ່ກ່ຽວຂ້ອງກັບ ພະລັງງານຜົນຜະລິດ |
— |
VRM=5V |
10 |
— |
200 |
mA/W |
|
ແຮງດັນ TEC |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
ແບນວິດ |
BW |
— |
— |
2.5 |
— |
Ghz |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-ຄ່າ |
β |
25℃ / 80℃ |
— |
3950 |
— |
K |
|
ອັດຕາສ່ວນຜູ້ໃຫ້ບໍລິການຕໍ່ສຽງລົບກວນ |
CNR |
— |
55 |
— |
— |
dB |
|
Composite ລໍາດັບທີສອງ |
CSO |
— |
— |
— |
-55 |
dBm |
|
ປະສົມສາມຕີ |
— |
— |
— |
— |
-64 |
dBc |
● ຜີເສື້ອ package, ກໍ່ສ້າງໃນ TEC;
● ອຸນຫະພູມກ້ວາງ ຄວາມຫນ້າເຊື່ອຖື;
● ສູງ ຄວາມຫນ້າເຊື່ອຖື, ການຕອບສະຫນອງໄວ, ຄວາມຫມັ້ນຄົງທີ່ດີ.
● ອາຍແກັສ C2H2 Acetylene ການຮັບຮູ້;
● ເສັ້ນໃຍແສງ ການສື່ສານ & Microwave ການສົ່ງ Photonic;
● ຕົວຊອກຫາໄລຍະເລເຊີ.
● spectrum ປົກກະຕິ: 1532.68nm, +/-0.5nm ຄວາມທົນທານຕໍ່ຄວາມຍາວຄື້ນ.

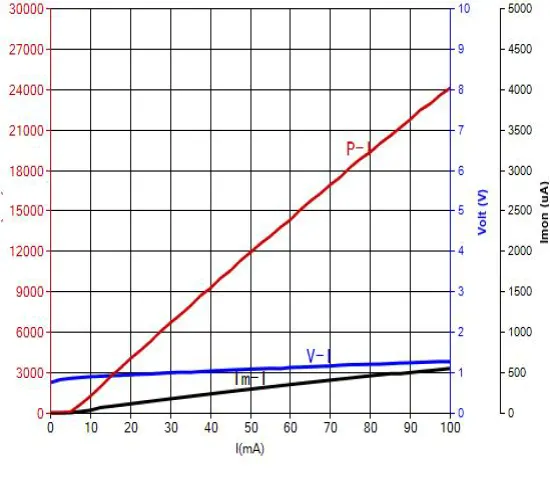

● PIV-1532nm 10mW DFB BTF Laser ໄດໂອດ
● FAQ-1532nm DFB BTF Laser Diode
(1) ຊຸດ BTF ແມ່ນຫຍັງ?
--BTF (Butterfly) ຊຸດແມ່ນຊຸດ butterfly ມາດຕະຖານ 14-pin, ຮູບແບບການຫຸ້ມຫໍ່ຊັ້ນຜະລິດອຸດສາຫະກໍາຫຼັກທີ່ສຸດໃນ optoelectronics ອຸດສາຫະກໍາ. ຊຸດນີ້ປະສົມປະສານຊິບເລເຊີ, ການຄວບຄຸມອຸນຫະພູມ TEC, thermistor, ແລະ photodiode, ສະເຫນີ hermeticity ທີ່ດີເລີດແລະຄວາມຮ້ອນ ການປະຕິບັດການຄຸ້ມຄອງ. ບໍ່ມີຄວາມແຕກຕ່າງທີ່ສໍາຄັນຈາກມາດຕະຖານ ການຫຸ້ມຫໍ່ butterfly; "BTF" ຖືກນໍາໃຊ້ທົ່ວໄປເປັນຕົວຫຍໍ້ຂອງ "Butterfly" ໃນຜະລິດຕະພັນ ການຕັ້ງຊື່.
(2) ຮູບແບບການຂັບໃດທີ່ຜະລິດຕະພັນນີ້ສະຫນັບສະຫນູນ?
--1532nm DFB BTF Laser Diode ສະຫນັບສະຫນູນຄື້ນຢ່າງຕໍ່ເນື່ອງ (CW) ການດໍາເນີນງານ. ແນະນຳແຫຼ່ງກະແສຄົງທີ່ທີ່ມີສຽງລົບກວນໜ້ອຍ (ເກນ ປະຈຸບັນປະມານ 5-20mA, ປະຈຸບັນປະຕິບັດງານ 50-90mA), ພ້ອມກັບ TEC ຕົວຄວບຄຸມສໍາລັບສະຖຽນລະພາບອຸນຫະພູມ (ປົກກະຕິແລ້ວຕັ້ງຢູ່ທີ່ 25 ℃).
(3) ມີການທົດສອບຕົວຢ່າງບໍ?
--ການທົດສອບຕົວຢ່າງແລະການຜະລິດການທົດລອງປະລິມານຂະຫນາດນ້ອຍແມ່ນສະຫນັບສະຫນູນ. ສໍາລັບການຈັດຊື້ຈໍານວນຫຼາຍ, ພວກເຮົາສະເຫນີລາຄາປະລິມານແລະວົງຢືມລະດັບ.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-CHXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
CH56:1532.68nm ອື່ນໆ |
10:10mW ອື່ນໆ |
SM: ໂໝດດຽວ PM: ການຮັກສາ Polarization
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ປະເພດ 1 2: ປະເພດ 2 |
ຕົວຢ່າງ: BBLD-CH56-10SM-FA
(ຂໍ້ມູນການສັ່ງຊື້: 1532nm DFB BTF Laser Diode, ພະລັງງານຜົນຜະລິດ 10mW, ກັບ ເສັ້ນໄຍ SM, ຕົວເຊື່ອມຕໍ່ FC/APC, type1 pin-out).
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ເມື່ອປະຕິບັດການ, ອຸປະກອນນີ້ປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ; ເຮັດ ຢ່າແນມເບິ່ງໜ້າເສັ້ນໄຍໂດຍກົງ, ເພາະວ່າການກະທຳດັ່ງກ່າວອາດເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
● ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive; ດັ່ງນັ້ນ, ການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດ ມາດຕະການປ້ອງກັນຕ້ານ static ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຕ້ອງໄດ້ຮັບການລະມັດລະວັງເພື່ອປ້ອງກັນ ການສະຫນອງພະລັງງານເພີ່ມຂຶ້ນ, ເນື່ອງຈາກວ່າຄວາມລົ້ມເຫຼວທີ່ຈະເຮັດແນວນັ້ນອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບ ອຸປະກອນ (ເຊັ່ນ: ການຮັບປະກັນອຸປະກອນທີ່ເຫມາະສົມດິນແລະໃສ່ເຄື່ອງຕ້ານການສະຖິດ ສາຍແຂນ).
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນໃສ່ ຫຼືດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນ ມີອຸປະກອນເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ຖືກຍົກພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ກ່ອນທີ່ຈະເປີດເຄື່ອງປະກອບທັງໝົດ, ໃຫ້ເປີດໃຊ້ເຄື່ອງເຢັນກ່ອນ, ແລະ ຫຼັງຈາກນັ້ນ, ດໍາເນີນການດ້ວຍຂັ້ນຕອນການເພີ່ມກໍາລັງເພີ່ມຂຶ້ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ chip overheating ແລະ ເກີນ.
● ໃນລະຫວ່າງການຂະບວນການຂຶ້ນພະລັງງານ, ບໍ່ເຄີຍນໍາໃຊ້ປະຈຸບັນສູງໂດຍກົງ, ເປັນ ນີ້ມີຄວາມສ່ຽງທີ່ຈະທໍາລາຍ chip ໄດ້. ແທນທີ່ຈະ, ພະລັງງານອຸປະກອນໃນລະດັບປະຈຸບັນ ໃກ້ກັບເກນຂອງຊິບ, ແລະຫຼັງຈາກນັ້ນຄ່ອຍໆເພີ່ມປະຈຸບັນໃນຂະຫນາດນ້ອຍ ເພີ່ມຂຶ້ນຈົນກ່ວາລະດັບທີ່ຕ້ອງການແມ່ນບັນລຸໄດ້.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
