1574nm DFB Laser Diode ສໍາລັບການຮັບຮູ້ CO2

Box Optronics, ຜູ້ຜະລິດອົງປະກອບ optoelectronic ມືອາຊີບ, ສະຫນອງ 1574nm DFB Laser Diode, ເປັນ laser 14-pin butterfly ແຈກຢາຍຄວາມຄິດເຫັນທີ່ອອກແບບມາສໍາລັບການຮັບຮູ້ອາຍແກັສ CO2, ລະບົບເຊັນເຊີໃຍແກ້ວນໍາແສງ, ແລະຄໍາຮ້ອງສະຫມັກສາຍສົ່ງ C/DWDM. ມີຄວາມຍາວສູນກາງຂອງຄື້ນ 1574nm (ກົງກັບສາຍການດູດຊຶມ CO2), 10mW / 20mW optical output power, ແລະ SM ຫຼື PM fiber ທາງເລືອກ, laser ນີ້ສະຫນອງປະສິດທິພາບ optical ທີ່ຫມັ້ນຄົງແລະຊັດເຈນສໍາລັບ tunable diode laser absorption spectroscopy (TDLAS) ແລະຄໍາຮ້ອງສະຫມັກອື່ນໆການກວດສອບອາຍແກັສ. ທີມງານວິສະວະກໍາຂອງພວກເຮົາສະຫນັບສະຫນູນຄວາມຍາວຂອງຄື້ນທີ່ກໍາຫນົດເອງ, ພະລັງງານ, ແລະທາງເລືອກໃນການຕັ້ງຄ່າເສັ້ນໄຍເພື່ອຕອບສະຫນອງການຮັບຮູ້ອາຍແກັສສະເພາະແລະຄວາມຕ້ອງການການເຊື່ອມໂຍງລະບົບ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Product Overview-1574nm DFB Laser Diode ສໍາລັບການຮັບຮູ້ CO2

1574nm DFB Laser Diodefor CO2 Sensing ສົ່ງພະລັງງານທາງອອກ 10mWor 20mW ຜ່ານເສັ້ນໄຍຮູບແບບດຽວ ຫຼືເສັ້ນໄຍທີ່ຮັກສາຂົ້ວໂລກດ້ວຍຕົວເຊື່ອມຕໍ່ດ້ວຍກັນFC/APC.

ໂດຍມີເສັ້ນຂອບຂະໜາດແຄບຂອງ 3MHz ປົກກະຕິ (FWHM) andahigh side-mode ອັດຕາສ່ວນການສະກັດກັ້ນຂອງ ≥35dB (40dB ປົກກະຕິ), ເລເຊີ DFB ໃຫ້ຄວາມບໍລິສຸດສະເປກທຣາ ແລະຄວາມແມ່ນຍໍາຂອງຄວາມຍາວຄື້ນທີ່ຕ້ອງການສໍາລັບ tunable diode laser absorption spectroscopy (TDLAS) ແລະເທັກນິກການຊອກຄົ້ນຫາອາຍແກັສຄວາມລະອຽດສູງອື່ນໆ.

ຕັ້ງຢູ່ໃນຊຸດ butterfly 14-pin ມາດຕະຖານອຸດສາຫະກໍາທີ່ມີສອງທາງເລືອກໃນການຕັ້ງຄ່າ pinout, ປະສົມປະສານກັບ TEC, thermostor, monitor PD, ແລະ isolator. ເລເຊີແມ່ນເຂົ້າກັນໄດ້ກັບກະດານໄດເວີ laser butterfly ມາດຕະຖານແລະການອອກແບບລະບົບ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ-1574nm DFB Laser Diode ສໍາລັບການຮັບຮູ້ CO2

· ຄວາມຍາວຂອງຄື້ນກາງ: 1574nm (ໄລຍະ 1573–1575nm), ຈັບຄູ່ກັບສາຍການດູດຊຶມອາຍແກັສ CO2

· ກຳລັງການຜະລິດ optical ສູງ: 10mW ຫຼື 20mW

· ແບນວິດໂມດູນກວ້າງ: 2.5GHz ປົກກະຕິ (-3dB)

· ຕົວແຍກແສງໃນຕົວ: ການແຍກ ≥30dB

· ເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC) ແລະເຄື່ອງເຮັດຄວາມຮ້ອນ 10kΩ ເພື່ອຄວາມສະຖຽນຂອງຄື້ນ

· ຄ່າສໍາປະສິດອຸນຫະພູມຄື້ນ: 0.09nm/°C ປົກກະຕິ (15°C ຫາ 35°C)

· ຄ່າສຳປະສິດປັດຈຸບັນ: 0.01nm/mA ປົກກະຕິສຳລັບການປັບຄວາມຍາວຄື້ນ

· ຊຸດ butterfly 14-pin ມາດຕະຖານອຸດສາຫະກໍາ, ທາງເລືອກປະເພດ 1 ແລະປະເພດ 2 pinout

· ເກນກະແສໄຟຟ້າຕໍ່າ: 10mA~35mA

· ຕິດຕາມກວດກາ photodiode ປະສົມປະສານສໍາລັບການຕິດຕາມກວດກາພະລັງງານ

Typical Applications-1574nm DFB Laser Diode ສໍາລັບການຮັບຮູ້ CO2

· ການກວດຫາ ແລະຕິດຕາມອາຍແກັສ CO2 ໂດຍອ້າງອີງຈາກ spectroscopy laser diode ທີ່ສາມາດປັບໄດ້ (TDLAS)

· ການວັດແທກຄວາມຍາວຄື້ນ (WMS) ສໍາລັບ CO₂ ຄວາມອ່ອນໄຫວສູງ ແລະການກວດຫາກ໊າຊຕາມຮອຍ

· ລະບົບການຮັບຮູ້ເສັ້ນໃຍແສງໂດຍອີງໃສ່ FBG ແລະເຕັກນິກການວັດແທກ interferometric

· ອຸປະກອນທົດສອບ ແລະວັດແທກການສື່ສານດ້ວຍເສັ້ນໃຍແສງ

· ການວິເຄາະລົມຫາຍໃຈແລະການນໍາໃຊ້ການສໍາພັດອາຍແກັສທາງຊີວະພາບ

· ການຄົ້ນຄວ້າ ແລະ ການພັດທະນາໃນຫ້ອງທົດລອງການຖ່າຍຮູບ ແລະ ການຮັບຮູ້ແສງ

· ການເຊື່ອມໂຍງ OEM ເຂົ້າໃນເຄື່ອງວິເຄາະອາຍແກັສ ແລະ ເຄື່ອງມືຕິດຕາມສິ່ງແວດລ້ອມ

Product Specifications-1574nm DFB Laser Diode ສໍາລັບການຮັບຮູ້ CO2

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ອຸນຫະພູມການເກັບຮັກສາ	ສ	-	-40	-	85	°C
ອຸນຫະພູມກໍລະນີປະຕິບັດງານ	ເທິງ	-	-20	-	70	°C
ຕໍ່ປະຈຸບັນ	IF	CW	-	-	200	mA
Laser Reverse Voltage	VLR	-	-	-	2	V
PDforward ປັດຈຸບັນ	IFPD	-	-	1.1	5	mA
PD Reverse Voltage	VRPD	-	-	5	10	V
TEC ປະຈຸບັນ	ໄອເຕັກ	-	-	0.8	1.5	A
ແຮງດັນ TEC	VTEC	-	-	1.5	3.5	V

ຄຸນລັກສະນະທາງແສງໄຟຟ້າ (T = 25°C ອຸນຫະພູມເລເຊີ)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ຄວາມຍາວຂອງຄື້ນກາງ	λc	TL=15~35°C, CW	1573	1574	1575	ນມ
ພະລັງງານ Optical Output	ປ	-	10	-	-	mW
ເກນປັດຈຸບັນ	ໄອທີ	-	-	10	35	mA
ປະສິດທິພາບຄວາມຊັນ	η	CW, ຜົນຜະລິດ 5mW	0.05	0.11	0.2	mW/mA
ປະຈຸບັນປະຕິບັດງານ	Iop	PO=10mW, CW	-	100	120	mA
Spectral Linewidth	LW	FWHM	-	3	-	MHz
ແຮງດັນ laserforward	VF	CW, ຜົນຜະລິດ 10mW	-	1.2	3.0	V
ຕິດຕາມກະແສມືດ	ID	-	-	-	0.1	μA
ແບນວິດ (-3dB)	BW	-	-	2.5	-	GHz
ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ	SMSR	CW	35	40	-	dB
Optical Isolation	-	-10	30	-	-	dB
ສິ່ງລົບກວນຄວາມເຂັ້ມຂົ້ນຂອງພີ່ນ້ອງ	RIN	CW, ຜົນຜະລິດ 5mW	-	-145	-	dB/Hz
TEC ກໍານົດອຸນຫະພູມ	ສ	-	15	-	35	°C
Input Impedance	ZIN	-	22	25	28	Ω
Thermistor Current	ໄອທີ	-	10	-	100	μA
Thermistor Resistance	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC ປະຈຸບັນ	ໄອເຕັກ	TL=25°C, TC=70°C	-	-	1.5	A
ແຮງດັນ TEC	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
ຄວາມອາດສາມາດ TEC	ΔT	Tc=70°C	-	-	50	°C
ຄວາມຍາວຄື້ນ (EOL)	Δλ	ຕະຫຼອດຊີວິດ 25 ປີ	-	-	±0.1	ນມ
ຄ່າສໍາປະສິດອຸນຫະພູມຄື້ນ	Δλ/ΔT	TEC 15°C ຫາ 35°C	-	0.09	-	nm/°C
ຄ່າສໍາປະສິດປັດຈຸບັນຂອງຄວາມຍາວຄື້ນ	Δλ/ΔI	-	-	0.01	-	nm/mA

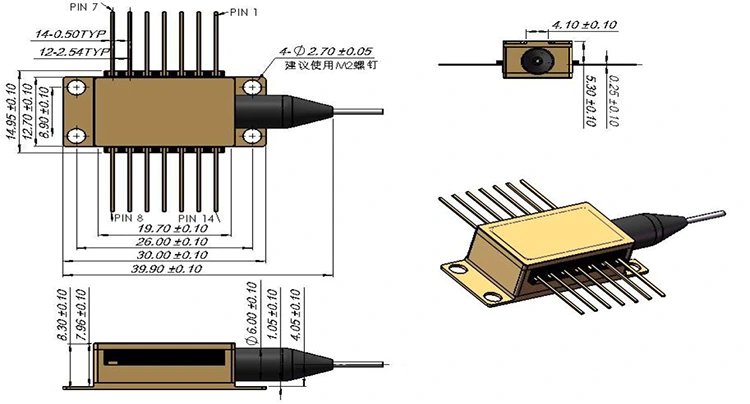

Package ແລະ Pin Definition -1574nm DFB Laser Diodefor CO2 Sensing

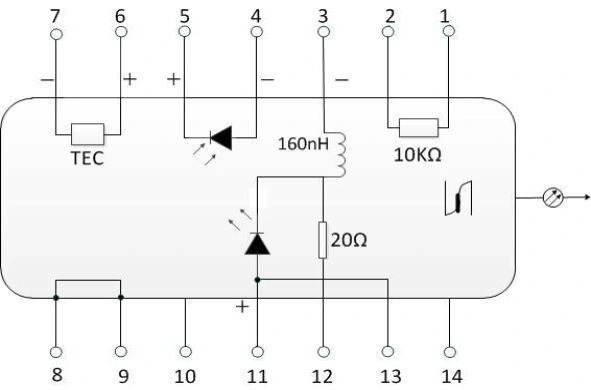

ພິມ 1 Pin Configuration

ປັກໝຸດ	ລາຍລະອຽດ	ປັກໝຸດ	ລາຍລະອຽດ
1	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	14	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
2	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	13	ເລເຊີ Anode (+)
3	Laser DC Bias (Cathode) (-)	12	ເລເຊີ RF Cathode (-)
4	PD Monitor Anode (-)	11	ເລເຊີ Anode (+)
5	PD Monitor Cathode (+)	10	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
6	TEC (+)	9	ພື້ນທີ່ກໍລະນີ
7	TEC (-)	8	ພື້ນທີ່ກໍລະນີ

ປະເພດ 2 Pin Configuration

ປັກໝຸດ	ລາຍລະອຽດ	ປັກໝຸດ	ລາຍລະອຽດ
1	TEC (+)	14	TEC (-)
2	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	13	ພື້ນທີ່ກໍລະນີ
3	PD Monitor Anode (-)	12	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
4	PD Monitor Cathode (+)	11	ເລເຊີ Cathode (-)
5	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	10	ເລເຊີ Anode (+)
6	NC (ບໍ່ມີການເຊື່ອມຕໍ່)	9	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
7	NC (ບໍ່ມີການເຊື່ອມຕໍ່)	8	NC (ບໍ່ມີການເຊື່ອມຕໍ່)

ຂໍ້ມູນການສັ່ງຊື້

ນາມສະກຸນ

BFLD - XXXX - XX - XX - XX X

ຕົວຢ່າງ: BBLD-1574-20PM-FA2

ພາກສະຫນາມ	ລະຫັດ	ລາຍລະອຽດ
ປະເພດເລເຊີ	BFLD	ຊຸດ DFB Laser Diode
ຄວາມຍາວຄື້ນ	1574	1574nm (ຄວາມຍາວຄື້ນອື່ນໆທີ່ມີຢູ່: 1030, 1064, 1392, 1653, 1683, CWDM)
ພະລັງງານຜົນຜະລິດ	20	20mW; 10 = 10mW
ປະເພດເສັ້ນໄຍ	ນ	PM = Polarization-maintaining; SM = ໂໝດດຽວ
ປະເພດຕົວເຊື່ອມຕໍ່	FA	FC/APC; SA = SC/APC; ຕົວເຊື່ອມຕໍ່ອື່ນໆທີ່ມີຢູ່
Pinout	NULL / 2	NULL = ປະເພດ 1 (ຄ່າເລີ່ມຕົ້ນ); 2 = ປະເພດ 2

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ) -1574nm DFB Laser Diodefor CO2 Sensing

Q: TEC ປະສົມປະສານປັບປຸງປະສິດທິພາບການຮັບຮູ້ CO2 ແນວໃດ?

A: The integrated TEC ແລະ thermistor stabilize the laser chip temperature, minimizing wavelength and output power drift. ເນື່ອງຈາກຄວາມຍາວຂອງເລເຊີ DFB ແມ່ນຂຶ້ນກັບອຸນຫະພູມ, ການຄວບຄຸມຄວາມຮ້ອນທີ່ຊັດເຈນຈະຊ່ວຍຮັກສາຄວາມສອດຄ່ອງຂອງຄຸນສົມບັດການດູດຊຶມ CO₂ ເປົ້າຫມາຍ. TEC ສະຫນອງການປັບຄວາມຍາວຄື້ນຫຍາບ, ໃນຂະນະທີ່ການປັບຄວາມຍາວຂອງຄື້ນທີ່ລະອຽດສາມາດບັນລຸໄດ້ໂດຍຜ່ານໂມດູນປະຈຸບັນສີດ.

ຖາມ: ເປັນຫຍັງຕົວແຍກແສງໃນຕົວຈຶ່ງສຳຄັນຕໍ່ລະບົບການຮັບຮູ້ອາຍແກັສ?

A: ຕົວແຍກ optical ທີ່ມີໃນຕົວຊ່ວຍຫຼຸດຜ່ອນຄວາມຄິດເຫັນຂອງ optical ທີ່ເກີດຈາກການສະທ້ອນຈາກການເຊື່ອມຕໍ່ເສັ້ນໄຍແລະອົງປະກອບ optical. ນີ້ປັບປຸງຄວາມສະຖຽນຂອງຜົນອອກຂອງເລເຊີ ແລະຫຼຸດຜ່ອນຄວາມອ່ອນໄຫວຕໍ່ກັບການລົບກວນທາງສາຍຕາຈາກພາຍນອກ, ເຊິ່ງເປັນສິ່ງສໍາຄັນໂດຍສະເພາະສໍາລັບລະບົບກວດຈັບອາຍແກັສ TDLAS ແລະ WMS ທີ່ມີຄວາມອ່ອນໄຫວສູງ.

ຖາມ: ຂ້ອຍສາມາດໄດ້ຮັບຄວາມຍາວຄື້ນທີ່ກຳນົດເອງສຳລັບອາຍແກັສຊະນິດຕ່າງໆໄດ້ບໍ?

A: ແມ່ນແລ້ວ, Box Optronics ສະໜອງແຫຼ່ງເລເຊີ DFB ຢູ່ທີ່ຄວາມຍາວຄື້ນທີ່ເໝາະສົມສຳລັບແອັບພລິເຄຊັນການຮັບຮູ້ອາຍແກັສທີ່ແຕກຕ່າງກັນ, ລວມທັງແຕ່ບໍ່ຈຳກັດ CO2 (1574nm), CH4 (1653nm), H2O (1392nm), ແລະ O2 (760nm). ພວກເຮົາຍັງຮອງຮັບຄື້ນຄວາມຍາວຊ່ອງ CWDM ແລະ DWDM ສຳລັບແອັບພລິເຄຊັນການສື່ສານ. ຕິດຕໍ່ພວກເຮົາກັບຄວາມຕ້ອງການໄລຍະເວລາສະເພາະຂອງທ່ານແລະທີມງານວິສະວະກໍາຂອງພວກເຮົາຈະກວດສອບຄວາມເປັນໄປໄດ້.

ຖາມ: ໄດຣຟ໌ ແລະວົງຈອນຄວບຄຸມອັນໃດທີ່ຕ້ອງການສຳລັບເລເຊີນີ້?

A: ເລເຊີ 1574nm DFB ຕ້ອງການໄດເວີເລເຊີໄດໂອດທີ່ມີຂໍ້ຈໍາກັດໃນປະຈຸບັນທີ່ເຫມາະສົມ, ຕົວຄວບຄຸມອຸນຫະພູມສໍາລັບ TEC ປະສົມປະສານ, ແລະທາງເລືອກໃນການປ້ອນຂໍ້ມູນແບບໂມດູນສໍາລັບການສະແກນຄວາມຍາວຄື້ນໃນແອັບພລິເຄຊັນ TDLAS. ຈໍພາບ photodiode ສາມາດຖືກນໍາໃຊ້ສໍາລັບການຄວບຄຸມພະລັງງານອັດຕະໂນມັດ (APC).

ຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງ -1574nm DFB Laser Diodefor CO2 Sensing

· ພະລັງງານສູງ 1653.7nm 40mW DFB Butterfly Laser - ແຫຼ່ງເລເຊີ DFB ສຳລັບການກວດຫາເມເທນ, ການຕິດຕາມສິ່ງແວດລ້ອມ ແລະການນຳໃຊ້ຄວາມປອດໄພທາງອຸດສາຫະກຳ

· 1683nm 10mW Fiber Coupled Laser -Extended-wavelength DFB lasers for CH₄ absorption spectroscopy ແລະຄໍາຮ້ອງສະຫມັກການຮັບຮູ້ອາຍແກັສທີ່ມີຄວາມອ່ອນໄຫວສູງ

· 1392nm 10mW DFB Butterfly Laser Diode - ອອກແບບມາສໍາລັບລະບົບການດູດຊຶມອາຍນໍ້າ ແລະລະບົບວັດແທກຄວາມຊຸ່ມຊື່ນ

· 1mm InGaAs PIN Photodiode TO46 - ເຄື່ອງກວດຈັບພາບຄວາມອ່ອນໄຫວສູງ 900-1650nm ສໍາລັບການກວດຫາສັນຍານການດູດຊຶມອາຍແກັສ ແລະການຕິດຕາມພະລັງງານແສງ

· C-band Tunable Laser Module - ແຫຼ່ງເລເຊີສຳລັບ spectroscopy, FBG interrogation, ແລະ optical characterization

ແຜ່ນຂໍ້ມູນ ແລະເອກະສານທົດສອບ -1574nm DFB Laser Diodefor CO2 Sensing

ເອກະສານຂໍ້ມູນ

ໃບທົດສອບ
