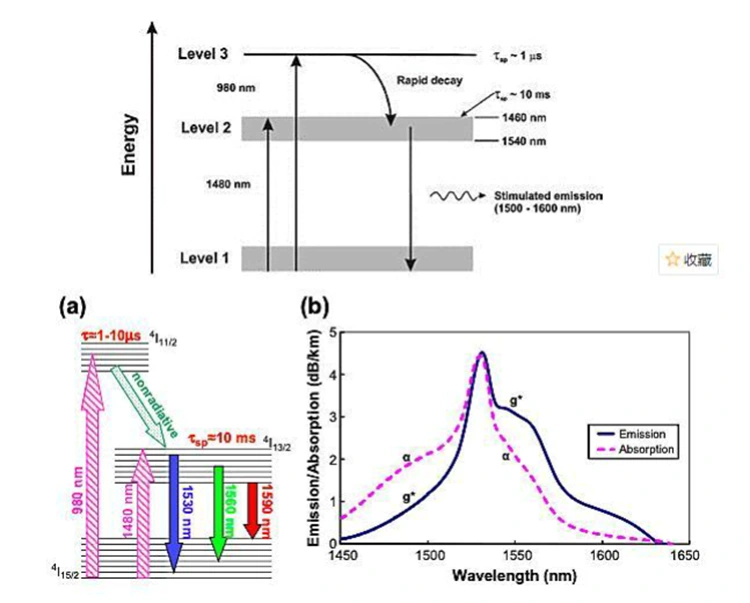

●ພະລັງງານຖືກສີດເຂົ້າໄປໃນເສັ້ນໄຍ erbium-doped ໂດຍໃຊ້ 980 nm ຫຼື 1480 nm ແຫຼ່ງ pump, ທີ່ຫນ້າຕື່ນເຕັ້ນ ground-state erbium ions (Er³⁺) ໃນລະດັບພະລັງງານທີ່ສູງຂຶ້ນ; ຫຼັງຈາກນັ້ນ, ions ເຫຼົ່ານີ້ຈະຜ່ອນຄາຍໄປສູ່ລັດ metastable, ດັ່ງນັ້ນຈຶ່ງບັນລຸການປີ້ນກັບກັນຂອງປະຊາກອນ.
● ເມື່ອແສງສັນຍານ 1550 nm ຜ່ານເສັ້ນໄຍ erbium-doped, ມັນຈະກະຕຸ້ນຂະບວນການປ່ອຍອາຍພິດທີ່ກະຕຸ້ນ; ອັນນີ້ເຮັດໃຫ້ ion erbium metastable (Er³⁺) ປ່ຽນກັບຄືນສູ່ສະພາບພື້ນດິນ, ປ່ອຍໂຟຕອນທີ່ສອດຄ່ອງກັນກັບແສງສັນຍານ, ດັ່ງນັ້ນຈຶ່ງບັນລຸການຂະຫຍາຍໂຕເລກກຳລັງຂອງສັນຍານ (ໃນລະບົບສັນຍານຂະໜາດນ້ອຍ).
● ໂດຍການໃຊ້ເສັ້ນໃຍ erbium-ytterbium co-doped ປະສົມປະສານກັບ multimode pump ປະສົມປະສານເຕັກໂນໂລຊີ, ພະລັງງານຜົນຜະລິດທີ່ອີ່ມຕົວສາມາດໄດ້ຮັບການປັບປຸງຢ່າງຫຼວງຫຼາຍ (ເຖິງລະດັບພະລັງງານຂອງຫຼາຍວັດ), ດັ່ງນັ້ນຈຶ່ງຕອບສະຫນອງຄວາມຕ້ອງການຂອງສາຍ submarine ໄລຍະໄກ ultra, ລະບົບ CATV ພະລັງງານສູງ, ແລະສະຖານະການສາຍສົ່ງຄວາມຫນາແຫນ້ນສູງ.
|

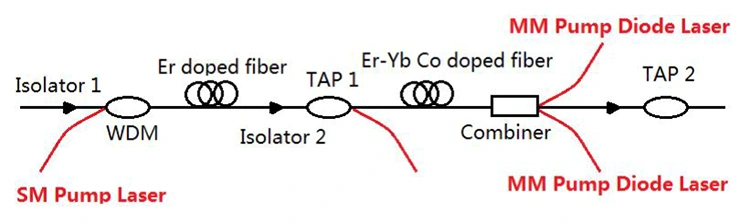

ອົງປະກອບ |
ລາຍລະອຽດ |
|
Optical Isolator |
ປະຕິບັດສັນຍານ optical ໃນທິດທາງດຽວ, ປ້ອງກັນບໍ່ໃຫ້ແສງສະທ້ອນຈາກການເຮັດໃຫ້ຕົນເອງ oscillation, ແລະປົກປ້ອງແຫຼ່ງ pump ແລະຄວາມຫມັ້ນຄົງຂອງການເຊື່ອມຕໍ່ສັນຍານ. |
|
WDM Coupler |
ປະສິດທິພາບຄູ່ຜົວເມຍໂຫມດດຽວ (SM) 980/1480 nm pump light ແລະ 1550 nm ສັນຍານແສງສະຫວ່າງເຂົ້າໄປໃນເສັ້ນໄຍ erbium-doped ສໍາລັບພະລັງງານພ້ອມໆກັນແລະການສົ່ງສັນຍານ. |
|
ເສັ້ນໄຍທີ່ doped |
ສື່ການຮັບຫຼັກທີ່ຂະຫຍາຍສັນຍານ optical ໂດຍຜ່ານການປ່ຽນລະດັບພະລັງງານຂອງ erbium ions, ກໍານົດການໄດ້ຮັບພື້ນຖານແລະການປະຕິບັດສຽງ. |
|
ແຕະ Splitter |
ແຕະບາງສ່ວນຂອງສັນຍານ optical ໃນເວລາທີ່ແທ້ຈິງສໍາລັບການກວດສອບພະລັງງານໂດຍບໍ່ມີການສົ່ງຜົນກະທົບຕໍ່ການເຊື່ອມຕໍ່ຕົ້ນຕໍ, ເຮັດໃຫ້ລະບົບການເບິ່ງເຫັນສະຖານະການ. |
|
Er-Yb Co-doped Fiber |
ປັບປຸງປະສິດທິພາບການດູດຊຶມຂອງປັ໊ມແລະພະລັງງານຜົນຜະລິດທີ່ອີ່ມຕົວ, ເຫມາະສໍາລັບການນໍາໃຊ້ການຂະຫຍາຍພະລັງງານສູງແລະໄລຍະຍາວ. |
|
ເຄື່ອງປະສົມ |
ຄູ່ຜົວເມຍ multi-mode (MM) ປັ໊ມໄຟທີ່ມີໄຟສັນຍານທາງສ່ວນຫນ້າຂອງ amplified ເພື່ອຮັບຮູ້ການສີດປັ໊ມທີ່ມີພະລັງງານສູງແລະເສີມຂະຫຍາຍການເພີ່ມຂຶ້ນຫຼັງຂັ້ນຕອນ; ໃຊ້ຢ່າງກວ້າງຂວາງໃນການອອກແບບ EYDFA ທີ່ມີພະລັງງານສູງ. |
|
ແຫຼ່ງ PumpLaser |
ສະຫນອງພະລັງງານ excitation ທີ່ 980 nm / 1480 nm: •ປັ໊ມ 980 nm: ມີສຽງລົບກວນຕ່ໍາ, ປະສິດທິພາບສູງ, ເຫມາະສໍາລັບການນໍາໃຊ້ຂະຫນາດກາງແລະໄລຍະສັ້ນ • ປັ໊ມ 1480 nm: ພະລັງງານຄວາມອີ່ມຕົວທີ່ສູງຂຶ້ນ, ເຫມາະສໍາລັບການນໍາໃຊ້ສາຍເຄເບີ້ນ ultra-long-haul ແລະ submarine •ປັ໊ມຫຼາຍໂຫມດ: ເຫມາະສົມກັບຄວາມຕ້ອງການການຂະຫຍາຍພະລັງງານສູງ |
980nm TEC-Cooled Pump Laser Diode
ໂມດູນເລເຊີ Diode Pump Diode 980nm ທີ່ມີວົງຈອນໄດໃນຕົວ
C-band Erbium-doped Fiber Booster Amplifier
Q1: ຂໍ້ດີຂອງ 980 nm pumping ແລະ 1480 nm pumping ຕາມລໍາດັບແມ່ນຫຍັງ?
A1: ຂໍ້ໄດ້ປຽບຂອງການສູບນ້ໍາ 980 nm: ປະສິດທິພາບການແປງປັ໊ມສູງແລະຕົວເລກສຽງຕ່ໍາ. ມັນເປັນທາງເລືອກຕົ້ນຕໍສໍາລັບ EDFAs ຕ່ໍາຫາຂະຫນາດກາງ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄືອຂ່າຍເຂດຕົວເມືອງ, ເຄືອຂ່າຍການເຂົ້າເຖິງ, ແລະບາງສະຖານະການເຊື່ອມຕໍ່ລະຫວ່າງສູນຂໍ້ມູນ.
ຂໍ້ໄດ້ປຽບຂອງການສູບນ້ໍາ 1480 nm: ປະສິດທິພາບ quantum pump ສູງຂຶ້ນແລະພະລັງງານຜົນຜະລິດອຸປະກອນດຽວທີ່ສູງຂຶ້ນ, ເຊິ່ງປັບປຸງພະລັງງານຜົນຜະລິດທີ່ອີ່ມຕົວຢ່າງຫຼວງຫຼາຍ. ມັນເປັນການແກ້ໄຂການສູບນ້ໍາຫຼັກສໍາລັບ EDFAs ທີ່ມີພະລັງງານສູງ, ໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບເຄືອຂ່າຍກະດູກສັນຫຼັງ ultra-long-haul, ສາຍ optical submarine, ແລະສະຖານະການສົ່ງທາງໄກທີ່ມີຄວາມຈຸສູງ.
Q2: ຄວາມແຕກຕ່າງລະຫວ່າງຮູບແບບດຽວແລະຫຼາຍໂຫມດ EDFA ແມ່ນຫຍັງ?
A2: EDFAs ຕົ້ນຕໍທັງຫມົດໃນອຸດສາຫະກໍາແມ່ນ EDFAs ຮູບແບບດຽວ; ບໍ່ມີຜະລິດຕະພັນ EDFA ຫຼາຍໂຫມດທີ່ສາມາດໃຊ້ໄດ້ໃນການຄ້າ. Single-mode EDFAs ຖືກອອກແບບໂດຍສະເພາະສໍາລັບລະບົບເສັ້ນໄຍຮູບແບບດຽວ, ກົງກັບລັກສະນະການສູນເສຍຕ່ໍາຂອງເສັ້ນໄຍຮູບແບບດຽວ. ພວກມັນສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການສົ່ງຜ່ານທາງໄກທາງໄກແລະເຮັດຫນ້າທີ່ເປັນອົງປະກອບຫຼັກໃນການສື່ສານໂທລະຄົມແລະການສົ່ງຂໍ້ມູນສູນຂໍ້ມູນທາງໄກ. ເສັ້ນໄຍ Multi-mode ແມ່ນພຽງແຕ່ເຫມາະສົມສໍາລັບການສົ່ງຕໍ່ໄລຍະສັ້ນປະມານ 100 ແມັດ, ການສູນເສຍສາຍສົ່ງສູງແລະການກະຈາຍ multipath. ສໍາລັບການໄດ້ຮັບຄ່າຊົດເຊີຍໃນສະຖານະການໄລຍະສັ້ນ, ເຄື່ອງຂະຫຍາຍແສງ semiconductor optical (SOAs) ແມ່ນມັກແທນທີ່ຈະເປັນ EDFAs.
Q3: ຊ່ວງຄວາມຍາວຂອງຄື້ນມີຜົນກະທົບຕໍ່ການປະຕິບັດ EDFA ບໍ?
A3: ແມ່ນແລ້ວ, ຄວາມຍາວຂອງຄື້ນມີຜົນກະທົບຕໍ່ການປະຕິບັດ EDFA. EDFAs ສ່ວນໃຫຍ່ເຮັດວຽກຢູ່ໃນ C-band ແລະ L-band, ມີຈຸດສູນກາງປະມານ 1550 nm. ພາຍໃນຂອບເຂດທີ່ອອກແບບ, ພວກເຂົາສະຫນອງການຮັບຮາບພຽງແລະສຽງຕ່ໍາ; ເກີນຂອບເຂດ, ໄດ້ຮັບການຫຼຸດລົງແລະສຽງດັງເພີ່ມຂຶ້ນ. ເພື່ອຮັບປະກັນປະສິດທິພາບຂອງ EDFA, ກະລຸນາໃຫ້ແນ່ໃຈວ່າໄລຍະຄວາມຍາວຄື້ນຂອງເຄື່ອງຂະຫຍາຍສຽງກົງກັບຄວາມຕ້ອງການຂອງລະບົບ.
-
