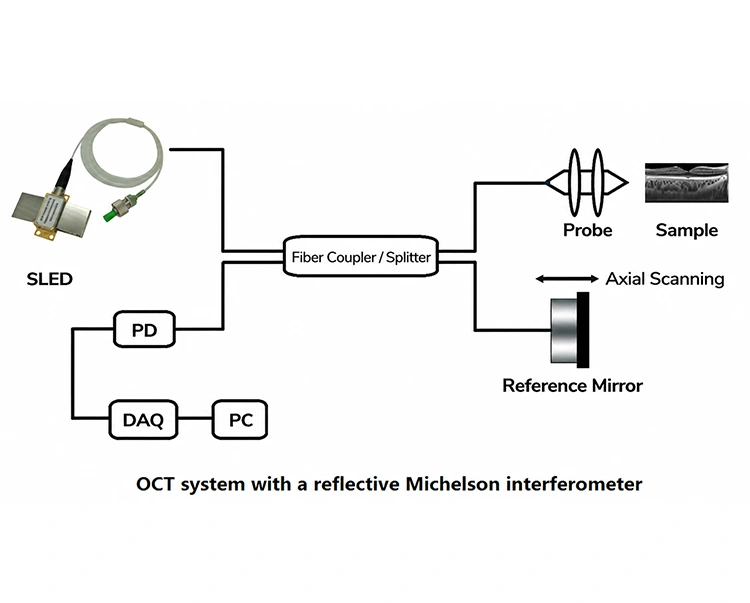

(1) ແສງສະຫວ່າງທີ່ປ່ອຍອອກມາໂດຍແຫຼ່ງບຣອດແບນ, ຄວາມສອດຄ່ອງກັນຕ່ຳ (ເຊັ່ນ: SLED) ຖືກແຍກອອກເປັນສອງລຳໂດຍຕົວແຍກ beam (ຫຼືຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ), ເຂົ້າສູ່ແຂນອ້າງອີງ ແລະແຂນຕົວຢ່າງ, ຕາມລໍາດັບ.
(2) ແສງຢູ່ໃນແຂນອ້າງອີງຖືກສະທ້ອນຄືນໂດຍກະຈົກ.
(3) ຫຼັງຈາກແສງຢູ່ໃນແຂນຕົວຢ່າງເຮັດໃຫ້ເນື້ອເຍື່ອ ຫຼືວັດສະດຸທີ່ຢູ່ພາຍໃຕ້ການສືບສວນ, ແສງສະຫວ່າງທີ່ກະແຈກກະຈາຍຈາກຄວາມເລິກຕ່າງໆຈະກັບຄືນມາ.
(4) ທັງສອງລຳເຂົ້າກັນຢູ່ບ່ອນແຍກ beam; ສັນຍານລົບກວນແມ່ນຖືກສ້າງຂຶ້ນພຽງແຕ່ໃນເວລາທີ່ຄວາມແຕກຕ່າງທາງ optical ລະຫວ່າງສອງແຂນຕົກຢູ່ໃນຄວາມຍາວສອດຄ່ອງຂອງແຫຼ່ງແສງສະຫວ່າງ. ຄວາມຍາວສອດຄ່ອງສັ້ນນີ້ຮັບປະກັນຄວາມລະອຽດຂອງແກນສູງຂອງລະບົບ.
(5) ໂດຍການສະແກນຕຳແໜ່ງຂອງກະຈົກກະຈົກອ້າງອີງ ຫຼືນຳໃຊ້ການກວາດຄວາມຖີ່ເພື່ອໃຫ້ໄດ້ສັນຍານລົບກວນ, ລະບົບສາມາດສ້າງຮູບພາບ tomographic ສອງມິຕິ ຫຼືສາມມິຕິຄືນໃໝ່ຂອງຕົວຢ່າງແຕ່ລະຊັ້ນໄດ້.
|
ອົງປະກອບ |
ລາຍລະອຽດຫນ້າທີ່ |
|
ແຫຼ່ງແສງ SLED |
ສະຫນອງຄວາມສະຫວ່າງທີ່ມີຄວາມສອດຄ່ອງຕ່ໍາຂອງບໍລະອົດແບນ, ຮັບໃຊ້ເປັນແຫຼ່ງແສງສະຫວ່າງຫຼັກສໍາລັບລະບົບ OCT ເພື່ອບັນລຸຄວາມລະອຽດຕາມແກນສູງ; ປົກກະຕິແລ້ວດໍາເນີນການຢູ່ໃນແຖບໃກ້ອິນຟາເລດຂອງ 800-1550 nm. |
|
Fiber Coupler / Splitter |
ແຍກແຫຼ່ງແສງອອກເປັນແຂນຕົວຢ່າງ ແລະແຂນອ້າງອີງ, ແລະສົມທົບສັນຍານສຽງສະທ້ອນຈາກແຂນທັງສອງຂ້າງເຂົ້າໄປໃນເຄື່ອງກວດຈັບ. |
|
ສຳຫຼວດ |
ສຸມແສງສະຫວ່າງໃສ່ຫນ້າດິນຫຼືພາຍໃນຂອງຕົວຢ່າງ, ແລະການເກັບກໍາສັນຍານ optical back-reflected / ກະແຈກກະຈາຍຈາກຄວາມເລິກທີ່ແຕກຕ່າງກັນ. |
|
ກະຈົກອ້າງອິງ |
ສະຫນອງເສັ້ນທາງ optical ອ້າງອີງທີ່ຫມັ້ນຄົງ. ມັນປ່ຽນຄວາມຍາວຂອງເສັ້ນທາງ optical ຂອງແຂນອ້າງອິງໂດຍຜ່ານການສະແກນແກນທີ່ຊັດເຈນ, ຮັບຮູ້ສັນຍານລົບກວນທີ່ກົງກັບແສງສະຫວ່າງທີ່ສະທ້ອນຈາກຄວາມເລິກຂອງຕົວຢ່າງທີ່ແຕກຕ່າງກັນ, ແລະສໍາເລັດການສະແກນແກ້ໄຂຄວາມເລິກ. |
|
PD |
ກວດພົບສັນຍານແສງລົບກວນຈາກແຂນຕົວຢ່າງ ແລະແຂນອ້າງອີງ. |
|
ລະບົບການເກັບຂໍ້ມູນ (DAQ) |
ແປງສັນຍານ photoelectric ເປັນສັນຍານດິຈິຕອນສໍາລັບການປະມວນຜົນໃນເວລາທີ່ແທ້ຈິງແລະການເກັບຮັກສາໂດຍຄອມພິວເຕີ. |
|
PC |
ປະມວນຜົນສັນຍານລົບກວນທີ່ໄດ້ຮັບຜ່ານລະບົບສູດການຄິດໄລ່ເຊັ່ນ Fast Fourier Transform (FFT), ແລະສ້າງຮູບພາບ 2D ຫຼື 3D ຄວາມລະອຽດສູງຂອງຕົວຢ່າງຄືນໃໝ່. |

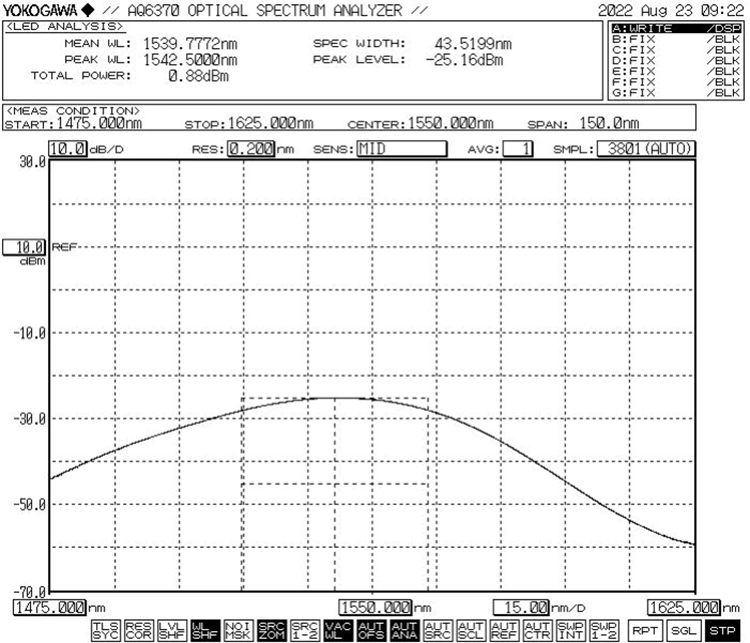

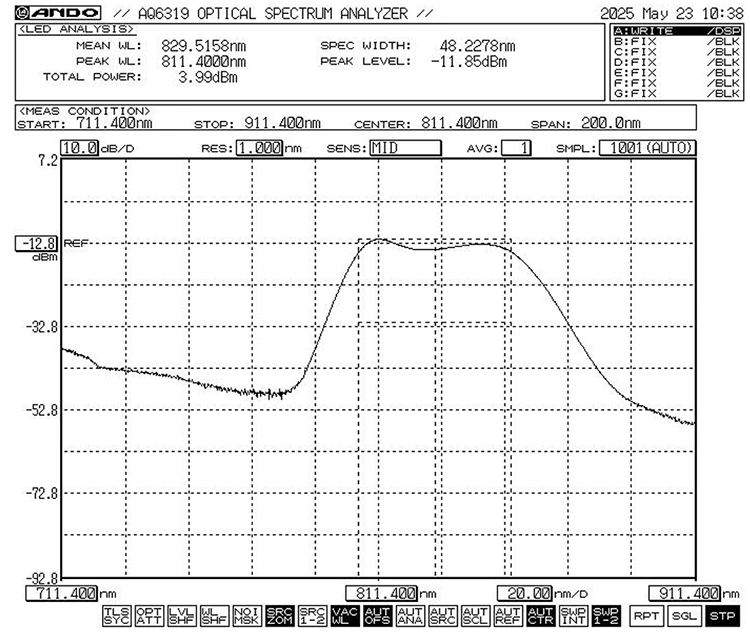

840nm 20mW SLED Broadband Light Source
Q1: ຄວາມຍາວຄື່ນໃດ (ໃນ nm) ຂອງແຫຼ່ງແສງສະຫວ່າງ SLD broadband ໂດຍທົ່ວໄປແມ່ນໃຊ້ໃນ OCT?
A1: ການຖ່າຍພາບທາງຊີວະພາບ → 800–1060nm;
ການກວດກາອຸດສາຫະກຳ/ການໃຊ້ງານ Fiber Optics → 1300–1550nm.
Q2: ແຫຼ່ງແສງສະຫວ່າງບໍລະອົດແບນ SLED ຕ້ອງການຕົວແຍກບໍ?
A2: ສໍາລັບຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ, ມັນເປັນສິ່ງຈໍາເປັນທີ່ຈະເປັນເອກະລາດປະເມີນຂະຫນາດຂອງພະລັງງານ optical ສະທ້ອນໃຫ້ເຫັນ; ຖ້າຮັບປະກັນ, ອາດຈະຕ້ອງການຕົວໂດດດ່ຽວຫຼາຍອັນ.
Q3: ແຫຼ່ງແສງ SLD ທີ່ທ່ານໃຫ້ມາກັບວົງຈອນໄດເວີໃນຕົວບໍ?
A3: ແມ່ນແລ້ວ, ພວກເຮົາສະເໜີວິທີແກ້ໄຂແບບໂມດູລາທີ່ປະສົມປະສານກັບຊິບເລເຊີ, ວົງຈອນໄດເວີ, ແລະ (ທາງເລືອກ) ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ. ນີ້ອະນຸຍາດໃຫ້ນໍາໃຊ້ໂດຍກົງຫຼືການເຊື່ອມໂຍງລະບົບເພີ່ມເຕີມໂດຍບໍ່ຈໍາເປັນຕ້ອງໃຫ້ລູກຄ້າເຊື່ອມຕໍ່ໄດເວີພາຍນອກ.
-
