1. ການແນະນໍາ SLD Broadband Light Source 1310nm
2. ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
8. ເງື່ອນໄຂຂອງ quote ແລະການຈ່າຍເງິນ
9. ຄູ່ມືການດໍາເນີນງານ
10. ບັນທຶກການດໍາເນີນງານ ແລະບໍາລຸງຮັກສາ
11. ການຮັບປະກັນຄຸນນະພາບ ແລະ ການບໍລິການຫຼັງການຂາຍ

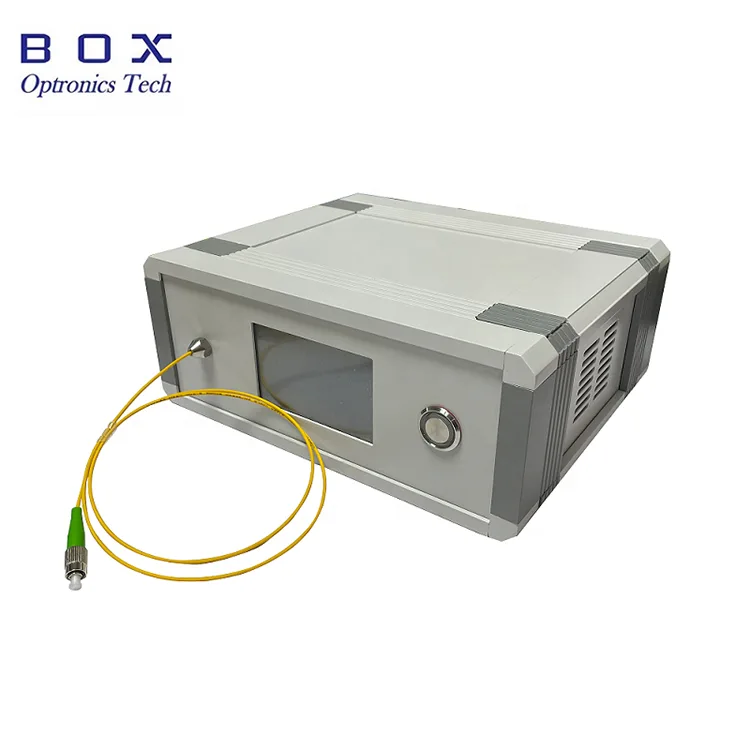

ແຫຼ່ງແສງສະຫວ່າງບຣອດແບນ 1310nm SLD ໃຫ້ການປ່ອຍອາຍພິດແບນບໍລະອົດແບນທີ່ໝັ້ນຄົງ, ສອດຄ່ອງກັນກັບຄວາມກວ້າງຂອງສະເປກທຣາໂດຍປົກກະຕິ > 30nm ແລະກຳລັງຜົນຜະລິດທີ່ 1/3/10/15mW. SMF-28e ຫຼື PM Fiber coupling, ripple spectral ຕ່ໍາ, ແລະຊຸດຫນາແຫນ້ນເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການຮັບຮູ້ເສັ້ນໄຍ optic, ການຖ່າຍຮູບ OCT, ແລະການວັດແທກ optical ທີ່ຊັດເຈນ. ແຫຼ່ງແສງບຣອດແບນ SLD ນີ້ຖືກປັບປຸງໃຫ້ເໝາະສົມສໍາລັບການສື່ສານທາງແສງ, ການຖ່າຍພາບທາງຊີວະພາບ, ແລະຄໍາຮ້ອງສະຫມັກການທົດສອບອຸປະກອນເສັ້ນໃຍແສງ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ມູນຄ່າ |
ໝາຍເຫດ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
1310 |
±20 |
|
ພະລັງງານຜົນຜະລິດ |
mW |
1/3/10/15 |
ສາມາດປັບແຕ່ງໄດ້ |
|
ແບນວິດ |
ນມ |
>30 |
|
|
Optical isolator |
dB |
ກັບ |
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະສັ້ນ |
dB |
≤±0.02/15 ນທ |
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະຍາວ |
dB |
≤± 0.05/8 ຊົ່ວໂມງ |
|
|
ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ |
- |
FC/APC |
|
|
ປະເພດເສັ້ນໄຍ |
- |
SMF-28e/PM Fiber |
|
|
Demension
|
ມມ |
195(W)×220(D)×120(H) |
Benchtop |
|
70(W)×90(D)×18(H) |
ໂມດູນ |
||
|
125(W)×150(D)×20(H) |
ໂມດູນ |
||
|
ການປ້ອນຂໍ້ມູນພະລັງງານ
|
V |
AC 110-240V |
Benchtop |
|
DC 5V/4A |
ໂມດູນ |
||
|
ການໂຕ້ຕອບການສື່ສານ |
- |
DB9 ຍິງ(RS232) |
|
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW ລະດັບພະລັງງານຫຼາຍລະດັບທີ່ມີໃຫ້ເຫມາະສົມກັບຄວາມຕ້ອງການທີ່ແຕກຕ່າງກັນ; l
● spectrum ກວ້າງ;
● ripple spectral ຕ່ໍາ;
●ຊຸດແລະຂະຫນາດທີ່ກໍາຫນົດເອງ.
● Fiber Optic Sensing;
●ຮູບພາບທາງການແພດ;
●ການວັດແທກຄວາມແມ່ນຍໍາ;
● ການທົດສອບອຸປະກອນໃຍແກ້ວນໍາແສງ.

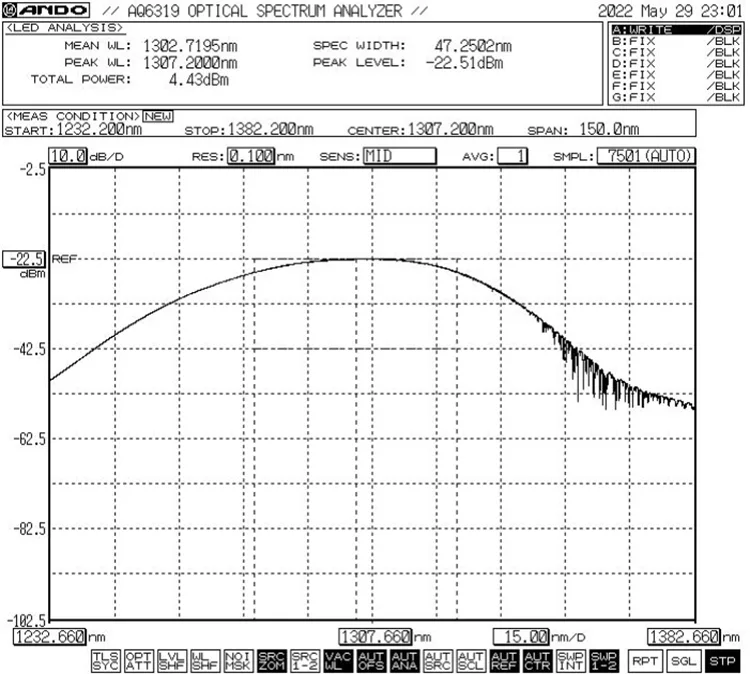

● Spectral Reference: -3dB Bandwidth Min.30nm

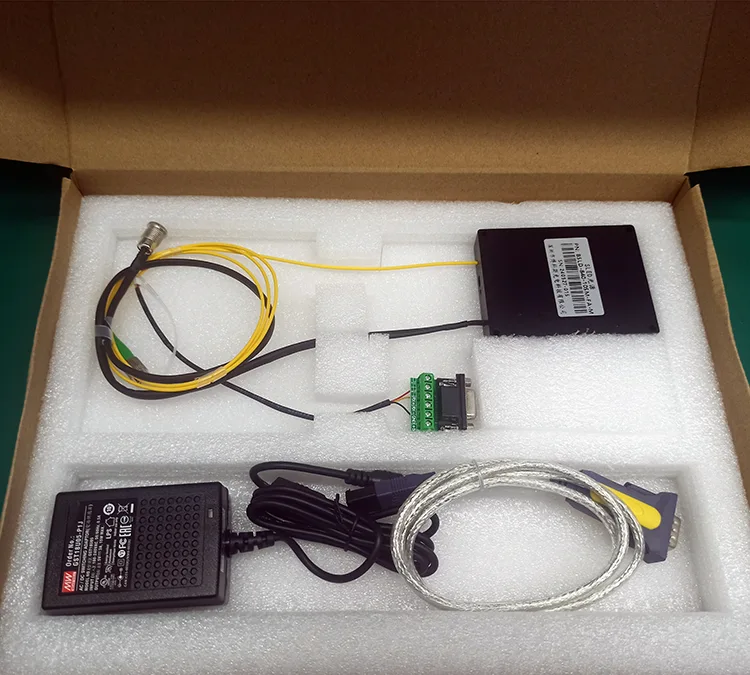

● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງແສງ (ໂມດູນໂຮສ) |
1 |
|
2 |
ສາຍຂໍ້ມູນ USB-RS485 DB9 |
1 |
|
3 |
ສາຍພອດສີຂຽວ |
1 |
|
4 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
5 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ມູນຄ່າ |
ໝາຍເຫດ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
1310 |
±20 |
|
ພະລັງງານຜົນຜະລິດ |
mW |
1/3/10/15 |
ສາມາດປັບແຕ່ງໄດ້ |
|
ແບນວິດ |
ນມ |
>30 |
|
|
Optical isolator |
dB |
ກັບ |
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະສັ້ນ |
dB |
≤±0.02/15 ນທ |
|
|
ຄວາມໝັ້ນຄົງໃນໄລຍະຍາວ |
dB |
≤± 0.05/8 ຊົ່ວໂມງ |
|
|
ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ |
- |
FC/APC |
|
|
ປະເພດເສັ້ນໄຍ |
- |
SMF-28e/PM Fiber |
|
|
Demension
|
ມມ |
195(W)×220(D)×120(H) |
Benchtop |
|
70(W)×90(D)×18(H) |
ໂມດູນ |
||
|
125(W)×150(D)×20(H) |
ໂມດູນ |
||
|
ການປ້ອນຂໍ້ມູນພະລັງງານ
|
V |
AC 110-240V |
Benchtop |
|
DC 5V/4A |
ໂມດູນ |
||
|
ການໂຕ້ຕອບການສື່ສານ |
- |
DB9 ຍິງ(RS232) |
|
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~ +85 |
|
ຕົວຢ່າງ: BSLD-1310-10SM-FA-M
(ຂໍ້ມູນການສັ່ງຊື້: SLD Broadband Light Source 1310nm, 10mW output power, SM fiber, with FC/APC connector, module package).
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW
(2) DAP
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ຂັ້ນຕອນທີ1. ການຫຸ້ມຫໍ່: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສໍາເລັດ.
ຂັ້ນຕອນທີ2. ການສະຫນອງພະລັງງານ: ເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະຫຼັບ DC ຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງຄວາມຕ້ອງການການສະຫນອງພະລັງງານຂອງພວກເຂົາ. ໃຊ້ພຽງແຕ່ອະແດັບເຕີພະລັງງານທີ່ກົງກັນກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. (ອະແດບເຕີໄຟໃຫ້ຕາມມາດຕະຖານແຮງດັນທ້ອງຖິ່ນ.)
ຂັ້ນຕອນທີ3. ການເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດ: ເປີດຝາປິດຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານເພື່ອທົດສອບຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.
Setp4. ເຊື່ອມຕໍ່ກັບຄອມພິວເຕີໂຮດ: ໃຊ້ສາຍ Port Green ແລະສາຍຂໍ້ມູນ USB-RS485 DB9 ເພື່ອເຊື່ອມຕໍ່ SLD Broadband Light Source 1310nm ແລະຄອມພິວເຕີ; ຄອມພິວເຕີທໍາອິດຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ທີ່ອຸທິດຕົນເພື່ອກໍານົດສາຍຂໍ້ມູນພອດ serial USB-RS485, ຖ້າບໍ່ດັ່ງນັ້ນຊອບແວຄອມພິວເຕີໂຮດແລະໂມດູນແຫຼ່ງແສງສະຫວ່າງບໍ່ສາມາດເຊື່ອມຕໍ່ແລະສື່ສານຢ່າງຖືກຕ້ອງ. ກະລຸນາຖາມ Box Optronics ສໍາລັບຄົນຂັບ.

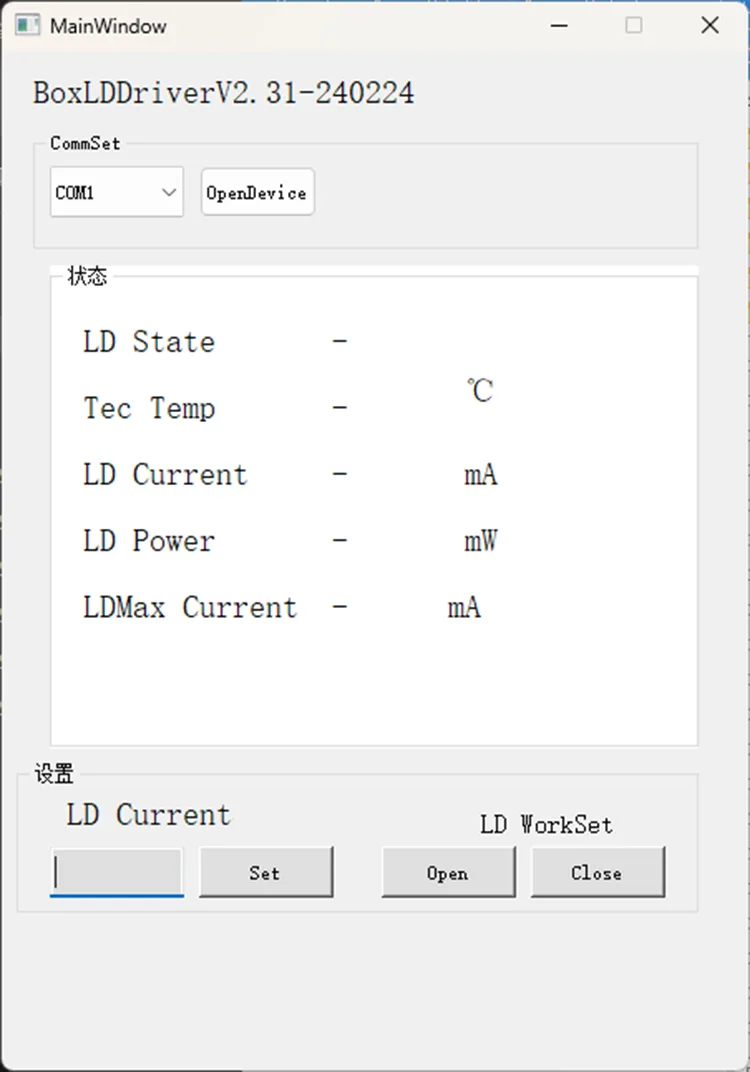

ຂັ້ນຕອນທີ 5. ຊອບແວຄວບຄຸມ: Box Optronics ສະຫນອງຄໍາສັ່ງ serial ຫຼືຊອບແວ PC ເພື່ອຄວບຄຸມກະແສ LD ຂອງ SLD Broadband Light Source 1310nm. ເລືອກພອດທີ່ຖືກຕ້ອງ, ຕັ້ງປັດຈຸບັນ, ຈາກນັ້ນກົດປຸ່ມເປີດ. (ເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດຄວາມເສຍຫາຍ, ເລັ່ງປັດຈຸບັນຂັບຊ້າໃນການທໍາງານເບື້ອງຕົ້ນ. ຢ່າປະຕິບັດຢ່າງເຕັມທີ່ໃນທັນທີ.)
ຂັ້ນຕອນທີ6. ຫຼັງຈາກການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍຜ້າເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດສອບດ້ວຍເຄື່ອງກວດຈັບເສັ້ນໃຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່/ຕັດເສັ້ນໃຍທຸກຄັ້ງໂດຍບໍ່ໃຊ້ພະລັງງານເພື່ອຫຼີກເວັ້ນການບາດແຜຂອງໃບໜ້າ. ຕົວເຊື່ອມຕໍ່ໃຍແກ້ວນໍາແສງຕ້ອງໄດ້ຮັບການປົກຫຸ້ມດ້ວຍຫມວກຂີ້ຝຸ່ນ.
● ຫຼີກເວັ້ນການສຽບ/ຖອດສາຍເຊື່ອມຕໍ່ເສັ້ນໄຍເລື້ອຍໆເພື່ອປ້ອງກັນການສະສົມຂອງຝຸ່ນ ແລະຄວາມເສຍຫາຍຂອງໃບໜ້າ.
●ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ເກັບຢູ່ໃນສະຖານທີ່ແຫ້ງ.

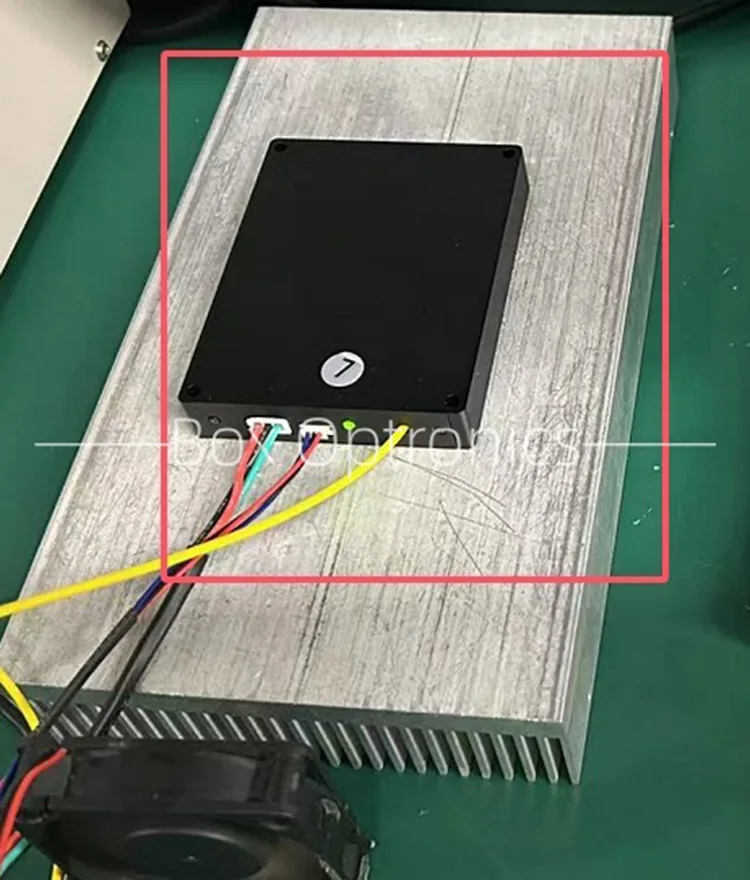

● ເມື່ອໃຊ້ໄລຍະຍາວ, ວາງມັນໃສ່ບ່ອນລະບາຍຄວາມຮ້ອນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນການຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາການຮັບປະກັນຟຣີ, ການບໍລິການສ້ອມແປງຫຼືການທົດແທນໂດຍບໍ່ເສຍຄ່າຈະຖືກສະຫນອງສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຍັງຄົງມີສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼືອິດທິພົນຂອງສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
