1. ການແນະນໍາຂອງ 1030nm 50mW DFB Laser Diode Module
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນແລະໃບທົດສອບ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ

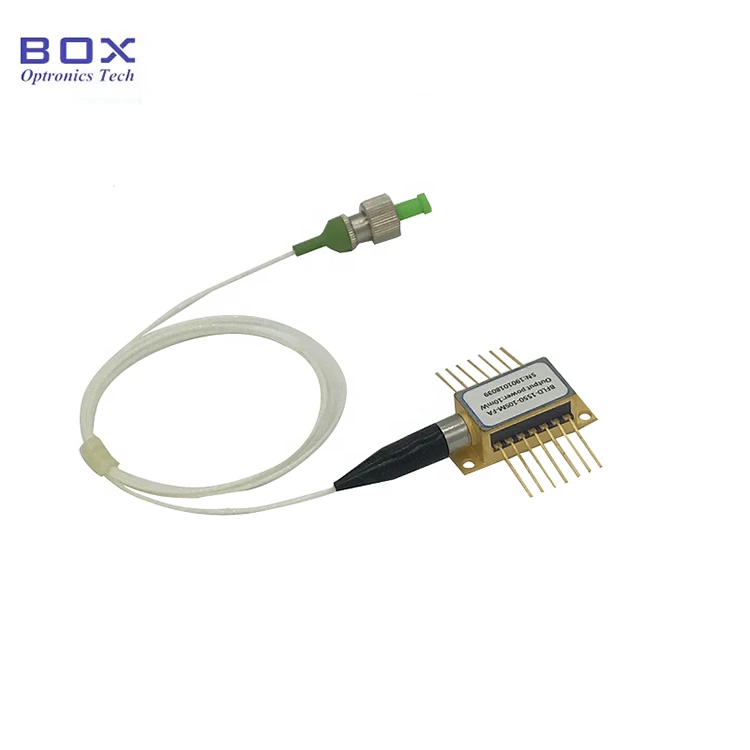

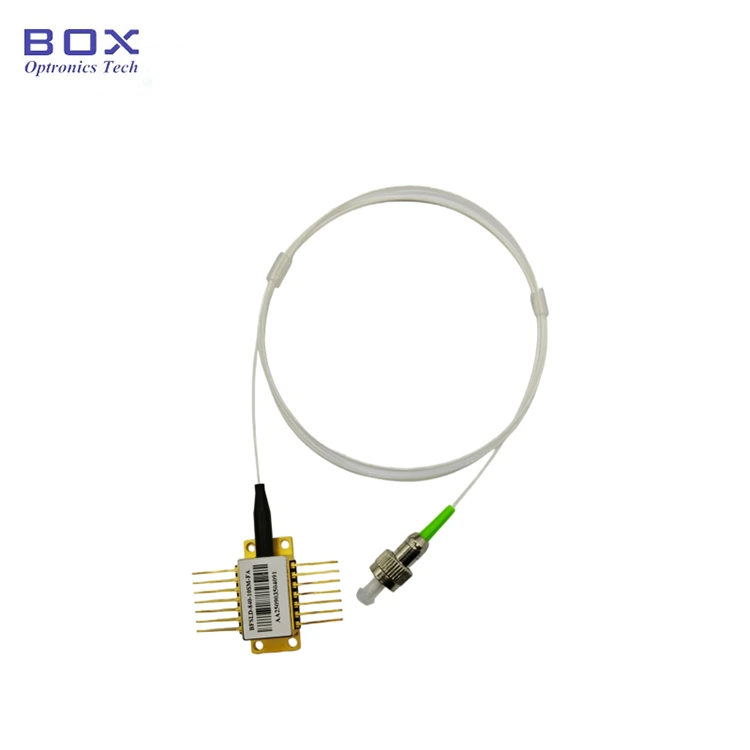

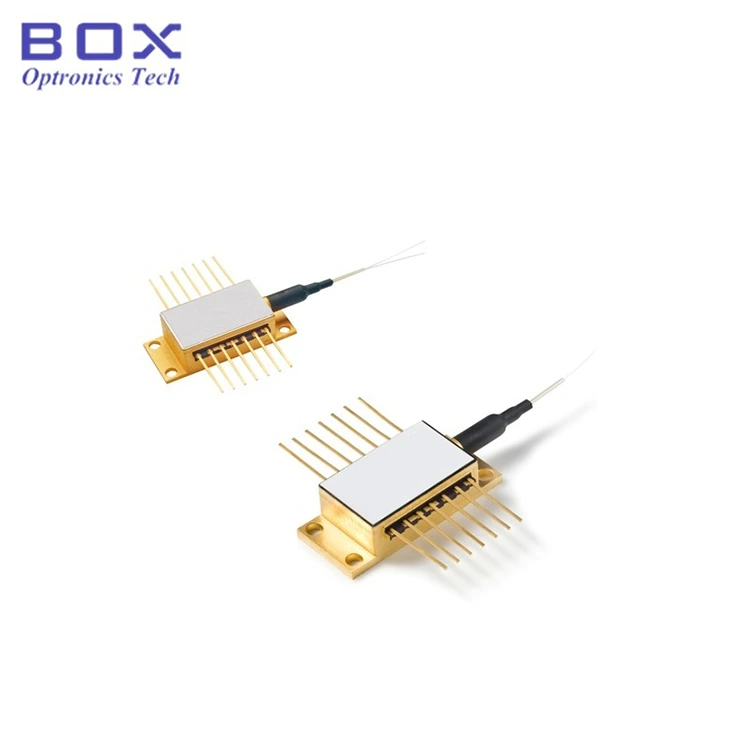

1030nm 50mW DFB Laser Diode Module ແມ່ນ hermetically ຜະນຶກເຂົ້າກັນຢູ່ໃນຊຸດ butterfly 14-pin. ມັນສະຫນັບສະຫນູນ CW ຫຼືການດໍາເນີນງານກໍາມະຈອນ, ແລະ ປະສົມປະສານ TEC cooler ແລະ thermistor ສໍາລັບ spectrum ທີ່ຫມັ້ນຄົງ. ທີ່ເຫມາະສົມສໍາລັບການ spectroscopy, ໂທລະຄົມ, illumination, ແລະການຮັບຮູ້. ກ່ອນທີ່ຈະເປີດເຄື່ອງ, ໃຫ້ເປີດໃຊ້ເຄື່ອງເຢັນ TEC ກ່ອນ, ຫຼັງຈາກນັ້ນນໍາໃຊ້ພະລັງງານໃນຂະຫນາດນ້ອຍເພື່ອປ້ອງກັນບໍ່ໃຫ້ chip ຈາກ overheating ຫຼື ກາຍເປັນ overloaded.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ຕ່ຳສຸດ |
ປົກກະຕິ |
ສູງສຸດ |
ໜ່ວຍ |
|
ພະລັງງານຜົນຜະລິດຈາກ pigtail |
ປ |
- |
50 |
|
mW |
|
ຂອບເຂດຂອງທີ່ມີຢູ່ ຄວາມຍາວຄື້ນ |
lC |
1028 |
|
1032 |
ນມ |
|
ຄວາມກວ້າງແສງ (FWHM) |
- |
|
|
3 |
MHz |
|
ອັດຕາສ່ວນການສະກັດກັ້ນ Sidemode ທີ່ Pf |
SMSR |
40 |
45 |
|
dB |
|
ປ່ຽນຄວາມຍາວຄື້ນດ້ວຍ ປະຈຸບັນ |
- |
|
3 |
5 |
pm/mA |
|
ປ່ຽນຄວາມຍາວຄື້ນດ້ວຍ ອຸນຫະພູມ |
- |
|
0.08 |
0.1 |
nm/℃ |
|
ປະຈຸບັນປະຕິບັດງານ |
IOP |
|
200 |
300 |
mA |
|
ເກນປັດຈຸບັນ |
ອິທ |
|
30 |
50 |
mA |
|
ແຮງດັນສົ່ງຕໍ່ |
Vf |
|
2 |
2.3 |
V |
|
ການສູນພັນ Polarization ອັດຕາສ່ວນ |
ເປີ |
15 |
20 |
|
dB |
|
ເຄື່ອງເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນ ປະຈຸບັນ |
ໄອເຕັກ |
|
|
3 |
A |
|
ເຄື່ອງເຮັດຄວາມເຢັນດ້ວຍຄວາມຮ້ອນ ແຮງດັນ |
VTEC |
|
|
4 |
V |
|
ອຸນຫະພູມການເຮັດວຽກຂອງຊິບ ຊ່ວງ |
ເທິງ |
15 |
25 |
40 |
℃ |
|
ອຸນຫະພູມການເຮັດວຽກຂອງກໍລະນີ ຊ່ວງ |
TC |
10 |
25 |
50 |
℃ |
|
ອຸນຫະພູມການເກັບຮັກສາ |
TS |
5 |
|
80 |
℃ |
● ກະຈາຍຄໍາຕິຊົມ laser;
● CW ຫຼືການເຄື່ອນໄຫວກໍາມະຈອນ;
● Built-in ຕິດຕາມກວດກາ PD, ເຄື່ອງເຮັດຄວາມເຢັນ thermoelectric ແລະ thermistor;
● ຕົວເຊື່ອມຕໍ່ FC/APC ທາງເລືອກ.
● ແສງຕາເວັນ;
● ໂທລະຄົມ;
● ແສງ;
● ການຮັບຮູ້.

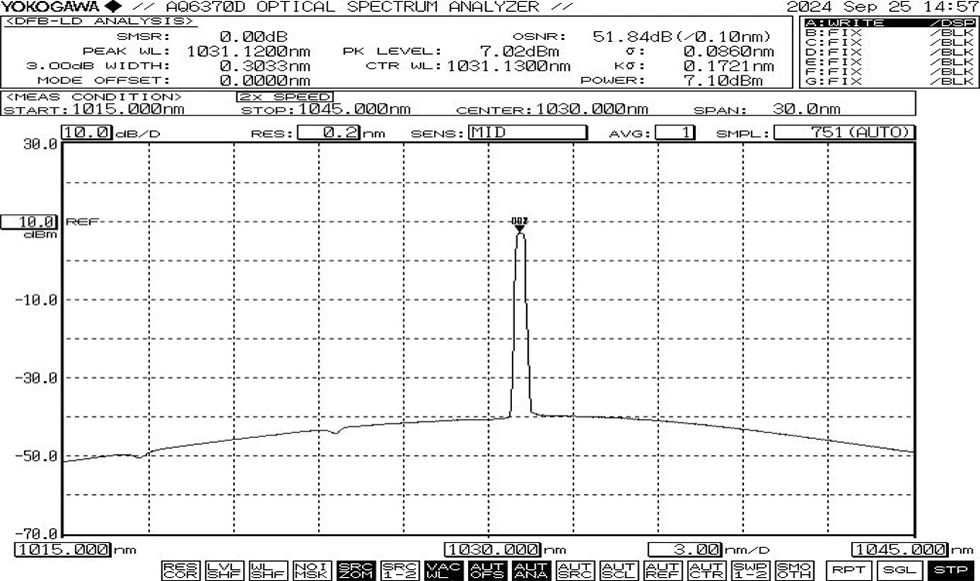

● ສະເປກຕລປົກກະຕິ: 1030nm, +/-2nm WL ຄວາມທົນທານ

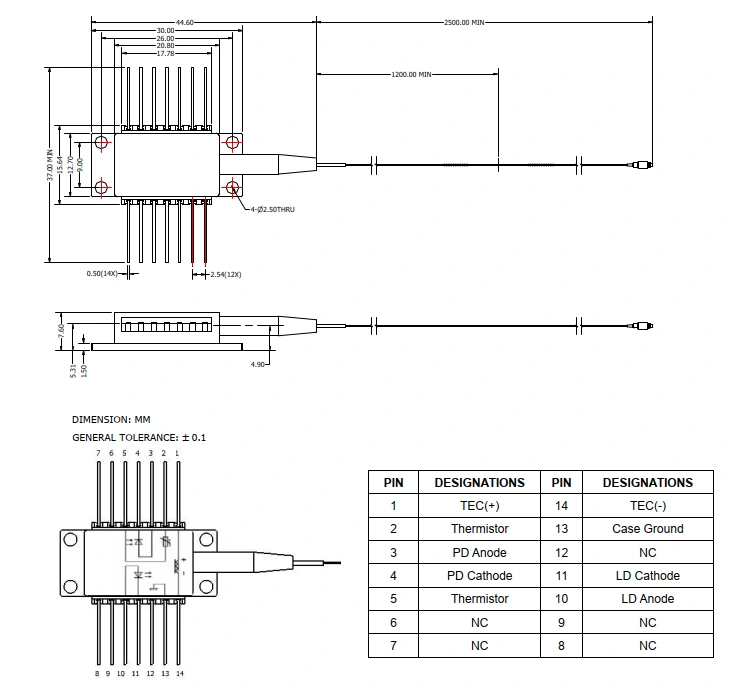

● ການແຕ້ມຊຸດ ແລະຄຳນິຍາມປັກໝຸດອອກ (ໜ່ວຍ:mm)
(1) ແມ່ນບໍ ເປັນໄປໄດ້ທີ່ຈະປັບຄວາມຍາວຄື້ນໂດຍການປ່ຽນແປງອຸນຫະພູມ? ແມ່ນຫຍັງ ຄ່າສໍາປະສິດ?
- ຄ່າສໍາປະສິດຄວາມຍາວຂອງຄື້ນ/ອຸນຫະພູມ 0.01nm/℃.
(2) ແມ່ນຫຍັງ ປະເພດເສັ້ນໄຍ?
--Corning HI1060 ,NA=0.14 ,MFD=6.2um@1060nm.
(3) ແມ່ນຫຍັງ ຊ່ວງທີ່ສາມາດປັບໄດ້ພະລັງງານ?
--10~100%.
(4) ເຈົ້າ ສະຫນອງທໍ່ປ້ອງກັນແລະຕົວເຊື່ອມຕໍ່ສໍາລັບ LD?
--ແມ່ນແລ້ວ. ທໍ່ວ່າງ 900um ແລະ FC/APC ແມ່ນທາງເລືອກ.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
|
BFLD |
-DXXX |
-XX |
XX |
-XX |
|
DFB ໄດໂອດເລເຊີ |
D1030: 1030nm |
50: 50mW |
SM: ໂໝດດຽວ PM: ການຮັກສາ Polarization
|
FA: FC/APC ອື່ນໆ |
ຕົວຢ່າງ: BBLD-D1030-50SM-FA
(ຂໍ້ມູນການສັ່ງຊື້: 1030nm 50mW DFB Laser Diode Module, butterfly ຊຸດ, ມີເສັ້ນໄຍ SM, ຕົວເຊື່ອມຕໍ່ FC/APC).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ເມື່ອປະຕິບັດການ, ອຸປະກອນນີ້ປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ; ເຮັດ ຢ່າແນມເບິ່ງໜ້າເສັ້ນໄຍໂດຍກົງ, ເພາະວ່າການກະທຳດັ່ງກ່າວອາດເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນໃສ່ ຫຼືດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນ ມີອຸປະກອນເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ຖືກຍົກພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ ເກີນ 260 ° C, ແລະເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ໂດຍສະເພາະ ຕ້ອງເອົາໃຈໃສ່ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ໄດ້ ອຸປະກອນຕ້ອງຢູ່ໃນສະພາບທີ່ບໍ່ມີພະລັງງານ, ແລະທາດເຫຼັກ soldering ຕ້ອງເຫມາະສົມ ຮາກຖານ.
● ເມື່ອໃຊ້ອຸປະກອນ, ຍຶດໝັ້ນກັບແຮງດັນຂອງການເຮັດວຽກ ແລະ ໄລຍະປັດຈຸບັນທີ່ລະບຸໄວ້ໃນແຜ່ນຂໍ້ມູນ. ຕົວກໍານົດການທີ່ສໍາຄັນ - ລວມທັງ Ith (Threshold Current), Iop max (ກະແສໄຟຟ້າສູງສຸດ), Vop max (ສູງສຸດ ແຮງດັນທີ່ເຮັດວຽກ), ແລະ λc (Center Wavelength)—ຄວນອ້າງອີງ ໂດຍສະເພາະໃນບົດລາຍງານການທົດສອບທີ່ສະຫນອງໃຫ້ໃນເວລາທີ່ການຂົນສົ່ງ. ຫມາຍເຫດ: ການດໍາເນີນງານ ເກີນລະດັບສູງສຸດຢ່າງແທ້ຈິງອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບອຸປະກອນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
