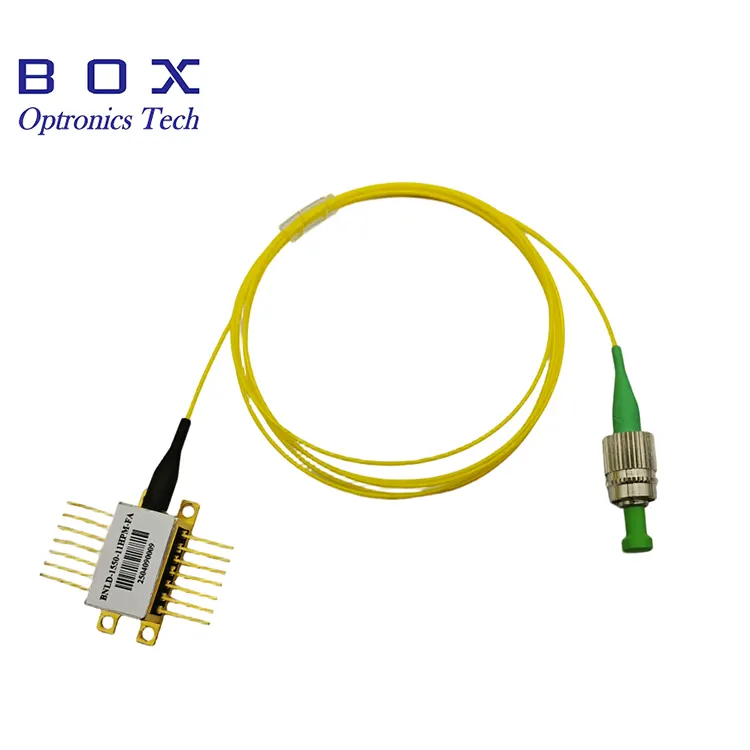

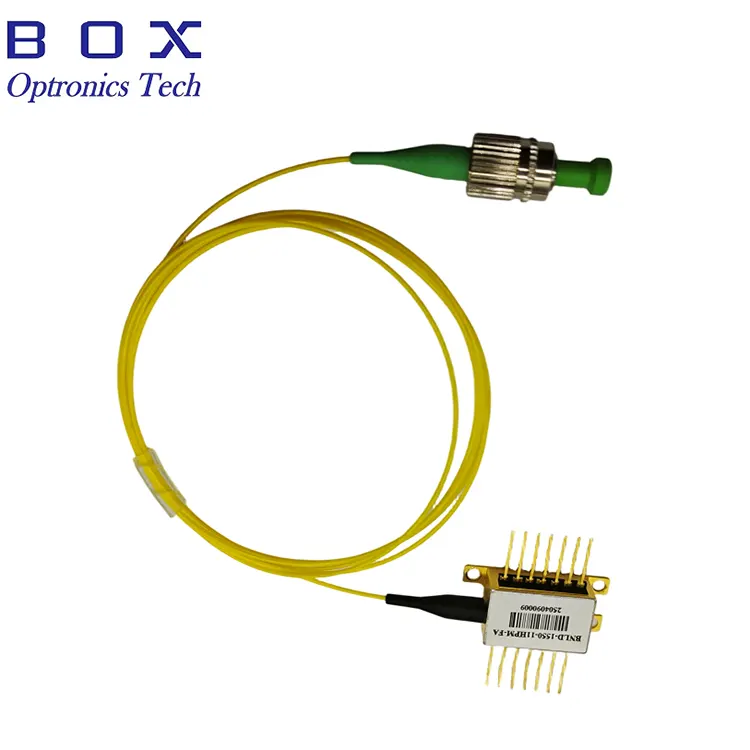

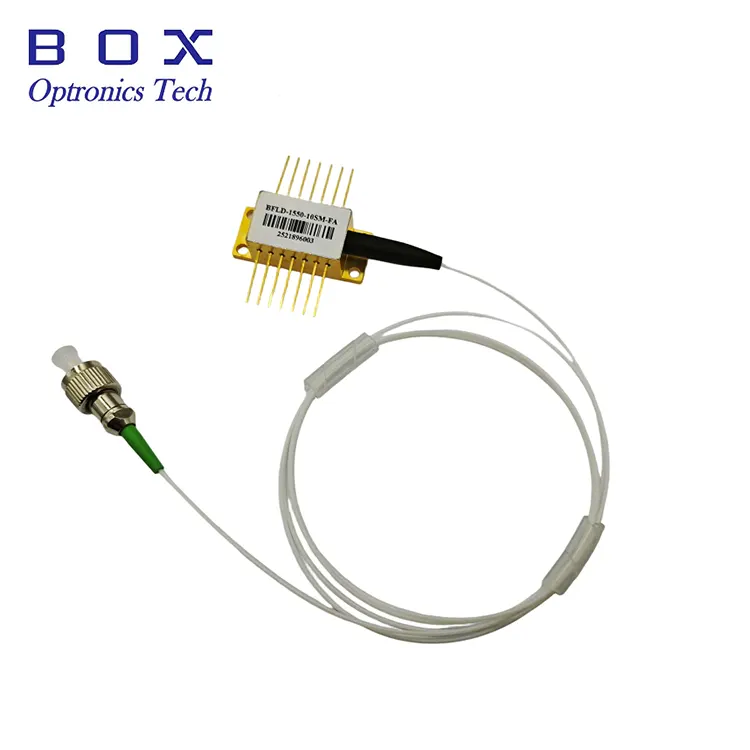

1530nm 40mW DFB Fiber Coupled Laser

Box Optronics, ຜູ້ຜະລິດອົງປະກອບ optoelectronic ມືອາຊີບ, ສະຫນອງ 1530nm 40mW ເສັ້ນໄຍ DFB ຄູ່ lasers ປະສົມປະສານກັບຕົວແຍກແສງໃນຕົວ, ຄວາມເຢັນ TEC, ແລະ PD ຕິດຕາມກວດກາສໍາລັບອຸປະກອນການທົດສອບແລະລະບົບ optical ພະລັງງານສູງ.
ພວກເຮົາສະເຫນີບົດລາຍງານການທົດສອບ electro-optical ຢ່າງເຕັມທີ່, ການສະຫນັບສະຫນູນຕົວຢ່າງທີ່ມີຄວາມຍືດຫຍຸ່ນແລະການສະຫນອງການຜະລິດມະຫາຊົນທີ່ຫມັ້ນຄົງເພື່ອຊ່ວຍໃຫ້ຜູ້ຜະລິດອຸປະກອນທົ່ວໂລກສາມາດສອບຖາມຢ່າງມີປະສິດທິພາບກ່ຽວກັບຕົວຢ່າງແລະກວດສອບການປະຕິບັດ optical.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Product Overview-1530nm 40mW DFB Fiber Coupled Laser

1530nm 40mW DFB Fiber Coupled Laser (Model BFLD-1530-40SM-FA) ເປັນໄດໂອດເລເຊີທີ່ແຈກຢາຍປະສິດທິພາບສູງທີ່ອອກແບບມາສໍາລັບແອັບພລິເຄຊັນທີ່ຕ້ອງການຜົນຜະລິດທາງແສງແບບດຽວທີ່ມີພະລັງງານສູງ. ການສົ່ງພະລັງງານອອກ optical ຕໍາ່ສຸດທີ່ 40mW ຜ່ານເສັ້ນໄຍໂຫມດດຽວທີ່ມີຕົວເຊື່ອມຕໍ່ FC/APC, ອຸປະກອນນີ້ມີຕົວແຍກແສງໃນຕົວເພື່ອປ້ອງກັນການສະທ້ອນຄືນແລະຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງ.

ຢູ່ໃນຊຸດ butterfly 14-pin ທີ່ມີເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC) ແລະເຄື່ອງເຮັດຄວາມຮ້ອນສໍາລັບຄວາມຍາວຄື້ນທີ່ຊັດເຈນແລະສະຖຽນລະພາບພະລັງງານ, laser ສະຫນອງອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງທີ່ດີເລີດ (≥35dB) ແລະປະສິດທິພາບທີ່ເຊື່ອຖືໄດ້ໃນທົ່ວລະດັບອຸນຫະພູມປະຕິບັດງານ. Pinout ທີ່ເຂົ້າກັນໄດ້ OC-48 ເຮັດໃຫ້ການເຊື່ອມໂຍງກັບການອອກແບບລະບົບທີ່ມີຢູ່ແລ້ວງ່າຍຂຶ້ນ.

ເລເຊີນີ້ແມ່ນເຫມາະສົມດີສໍາລັບລະບົບການທົດສອບ optical, ລະບົບ optical ພະລັງງານສູງ, ຄໍາຮ້ອງສະຫມັກການຮັບຮູ້ໃຍແກ້ວນໍາແສງ, ແລະເຄື່ອງມືຮຽກຮ້ອງໃຫ້ມີແຫຼ່ງ laser 1530nm ທີ່ຫມັ້ນຄົງ, ພະລັງງານສູງ.

ຄຸນສົມບັດຫຼັກ-1530nm 40mW DFB Fiber Coupled Laser

· ກຳລັງການຜະລິດ optical ສູງ: ຕ່ຳສຸດ 40mW, 50mW ປົກກະຕິ (SM fiber output)

· ຄວາມຍາວຄື່ນກາງ: 1530nm (ຊ່ວງ: 1527–1533nm)

· ອັດຕາສ່ວນການສະກັດກັ້ນໂໝດຂ້າງຄຽງສູງ (SMSR): ≥35dB

· ຕົວແຍກແສງໃນຕົວເພື່ອປ້ອງກັນການສະທ້ອນກັບຫຼັງ

· pigtail ເສັ້ນໄຍແບບດຽວທີ່ມີຕົວເຊື່ອມຕໍ່ FC/APC

· ຊຸດ butterfly 14-pin ມີ TEC ແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມປະສົມປະສານ

· OC-48 pinout ເຂົ້າກັນໄດ້ເພື່ອການເຊື່ອມໂຍງກັບລະບົບທີ່ງ່າຍ

· photodiode ຈໍພາບແບບປະສົມປະສານສໍາລັບການກວດສອບພະລັງງານ

· ຄວາມຍາວຄື້ນຄວາມຊັດເຈນ ແລະສະຖຽນລະພາບພະລັງງານຜ່ານການຄວບຄຸມ TEC

· ເກນກະແສໄຟຟ້າຕໍ່າ: 20mA ປົກກະຕິ

· ແພກເກດຜີເສື້ອ Hermetic ສໍາລັບຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ

Typical Applications-1530nm 40mW DFB Fiber Coupled Laser

· ລະບົບການທົດສອບ ແລະວັດແທກແສງ

· ແອັບພລິເຄຊັນການຮັບຮູ້ Fiber optic ແລະແຈກຢາຍການຮັບຮູ້

· ເລເຊີເມັດພືດຂະຫຍາຍແສງ ແລະແຫຼ່ງສັນຍານ

· ລະບົບ multiplexing division division (WDM).

· ອຸປະກອນທົດສອບການສື່ສານທາງແສງ

· ຫ້ອງທົດລອງ ແລະເຄື່ອງມືຄົ້ນຄວ້າ

· ການກຳນົດລັກສະນະ ແລະ ການທົດສອບອົງປະກອບຮູບຖ່າຍ

· ການວິເຄາະແລະການວັດແທກແສງຕາເວັນ

· ລະບົບເລເຊີອຸດສາຫະກໍາ ແລະການເຊື່ອມໂຍງ OEM

Product Specifications-1530nm 40mW DFB Fiber Coupled Laser

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບ	ຄະແນນ	ໜ່ວຍ
Laser Forward Current	IF	-	300	mA
ແຮງດັນ Reverse	VR	CW	-2.0	V
ແຮງດັນ ESD	-	-	500	V
ອຸນຫະພູມປະຕິບັດງານ	ເທິງ	ອຸນຫະພູມກໍລະນີ	0 ~ +70	°C
ອຸນຫະພູມການເກັບຮັກສາ	TSTG	ອຸນຫະພູມສະພາບແວດລ້ອມ	-40 ~ +85	°C

ຄຸນລັກສະນະທາງແສງໄຟຟ້າ (T = 25°C, IF = IOP)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ຄວາມຍາວຄື້ນປະຕິບັດງານ	λC	CW, 25°C	1527	1530	1533	ນມ
ພະລັງງານ Optical Output	PF	SM Fiber	40	50	-	mW
ເກນປັດຈຸບັນ	ໄອທີ	25°C	14	20	50	mA
ປະຈຸບັນປະຕິບັດງານ	IOP	CW	-	200	300	mA
ແຮງດັນປະຕິບັດງານ	VOP	25°C	-	-	3.0	V
ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ	SMSR	-	35	-	-	dB
TEC ປະຈຸບັນ	ໄອເຕັກ	-	-1.5	-	2.5	A
ແຮງດັນ TEC	VTEC	-	-2.5	-	3.8	V
Thermistor Resistance	RTH	25°C	9.5	10	10.5	kΩ
Thermistor B-ຄ່າ	β	25°C/80°C	-	3950	-	K

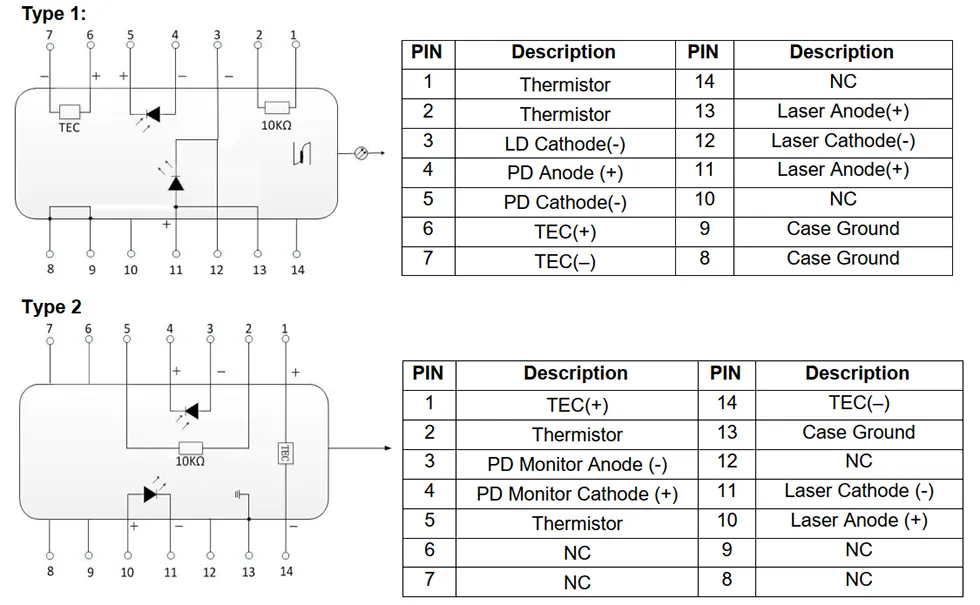

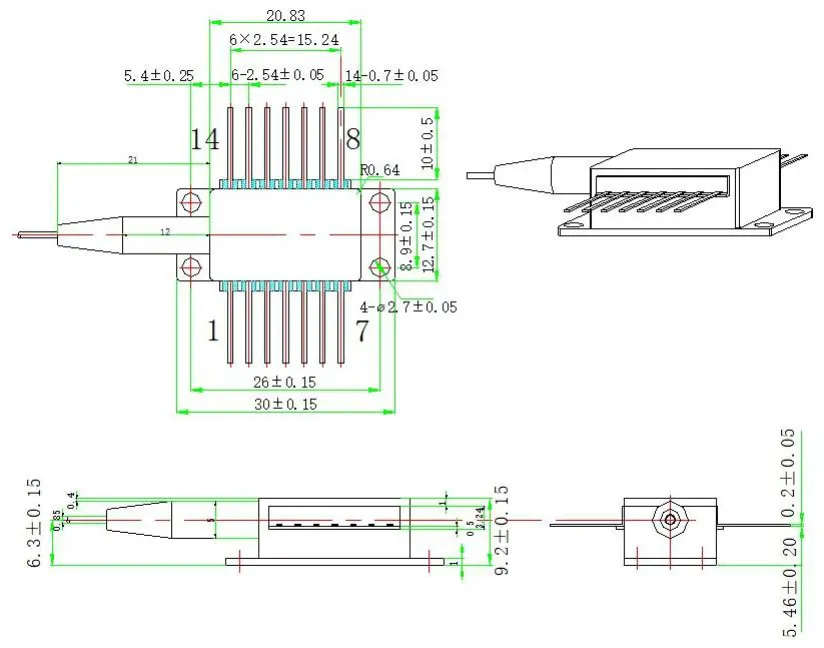

Package and Pin Definition-1530nm 40mW DFB Fiber Coupled Laser

ຂໍ້ມູນການສັ່ງຊື້-1530nm 40mW DFB Fiber Coupled Laser

ຮູບແບບທີ່ມີຢູ່

ໝາຍເລກຕົວແບບ	ຄວາມຍາວຄື້ນ		ພະລັງງານຜົນຜະລິດ	ຊຸດ	ເສັ້ນໄຍ/ຕົວເຊື່ອມຕໍ່
BFLD-1530-40SM-FA	1530nm	40mW ນທ.		Butterfly 14 ເຂັມ	SMF, FC/APC

ຫມາຍເຫດ: ຄວາມຍາວຂອງຄື້ນທີ່ກໍານົດເອງພາຍໃນ C-band, ລະດັບພະລັງງານທາງເລືອກ, ຄວາມຍາວຂອງເສັ້ນໄຍທີ່ແຕກຕ່າງກັນ, ແລະທາງເລືອກຂອງຕົວເຊື່ອມຕໍ່ສາມາດໃຊ້ໄດ້ຕາມຄໍາຮ້ອງຂໍ. ຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາສໍາລັບລາຄາການຕັ້ງຄ່າທີ່ກໍາຫນົດເອງແລະເວລານໍາ.

ເປັນຫຍັງຕ້ອງເລືອກ Box Optronics DFB Lasers?

· ເທັກໂນໂລຢີຊິບເລເຊີ DFB ທີ່ພິສູດແລ້ວດ້ວຍຄວາມຍາວຄື້ນທີ່ສອດຄ່ອງ ແລະສະເພາະດ້ານພະລັງງານ

· 100% ການທົດສອບທີ່ເປັນປະໂຫຍດແລະການກວດສອບການເຜົາໄຫມ້ໃນກ່ອນການຂົນສົ່ງ

· ລາຄາທີ່ແຂ່ງຂັນດ້ວຍການສະໜອງໂດຍກົງຈາກໂຮງງານ

· ປະລິມານການສັ່ງຊື້ທີ່ມີຄວາມຍືດຫຍຸ່ນ — ຮອງຮັບທັງຕົ້ນແບບ R&D ແລະການຜະລິດປະລິມານ

· ຕົວເລືອກການປັບແຕ່ງສຳລັບຄວາມຍາວຄື້ນ, ພະລັງງານ, ຄວາມຍາວຂອງເສັ້ນໄຍ, ຕົວເຊື່ອມຕໍ່ ແລະການຕັ້ງຄ່າ PIN

· ຄວາມໝັ້ນຄົງຂອງການສະໜອງໃນໄລຍະຍາວສຳລັບໂຄງການການຜະລິດ ແລະການເຊື່ອມໂຍງລະບົບ

· ການຫຸ້ມຫໍ່ butterfly ແບບ hermetic ກັບ TEC ປະສົມປະສານສໍາລັບການດໍາເນີນການທີ່ເຊື່ອຖືໄດ້

· ການຂົນສົ່ງລະຫວ່າງປະເທດຜ່ານ DHL/UPS/FedEx ພ້ອມກັບການຕິດຕາມຢ່າງເຕັມທີ່

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q: ຄວາມແຕກຕ່າງລະຫວ່າງເລເຊີ DFB ແລະ FP ແມ່ນຫຍັງ?

A: ເລເຊີ DFB (ແຈກຢາຍການຕອບຮັບ) ປະກອບດ້ວຍໂຄງສ້າງທີ່ມີຝາອັດປາກມົດລູກທີ່ເປີດໃຊ້ງານແບບລວງຍາວດ່ຽວ (SLM) ດ້ວຍຄວາມກວ້າງຂອງເສັ້ນແຄບ ແລະອັດຕາສ່ວນການບີບອັດດ້ານຂ້າງສູງ (SMSR ≥35dB ສໍາລັບອຸປະກອນນີ້). ເລເຊີ FP (Fabry-Perot) ໂດຍທົ່ວໄປແລ້ວຈະເຮັດວຽກດ້ວຍໂໝດຕາມລວງຍາວຫຼາຍຮູບແບບ ແລະ ມີການສະແດງຜົນທີ່ກວ້າງກວ່າ.

ເລເຊີ DFB ແມ່ນເປັນທີ່ນິຍົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການຄວບຄຸມຄວາມຍາວຄື້ນທີ່ຊັດເຈນແລະຄວາມຫມັ້ນຄົງສູງ, ເຊັ່ນ: ລະບົບ WDM, ການຮັບຮູ້ເສັ້ນໄຍ, ແລະການວັດແທກຄວາມແມ່ນຍໍາ, ໃນຂະນະທີ່ເລເຊີ FP ຖືກນໍາໃຊ້ໂດຍປົກກະຕິສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄ່າໃຊ້ຈ່າຍທີ່ການຄວບຄຸມຄວາມຍາວຂອງຄື້ນທີ່ເຄັ່ງຄັດແມ່ນມີຄວາມສໍາຄັນຫນ້ອຍ.

ຖາມ: ເປັນຫຍັງຕົວແຍກທີ່ສ້າງຂຶ້ນມາຈຶ່ງສຳຄັນ?

A: ການສະທ້ອນກັບຄືນໄປບ່ອນຈາກການເຊື່ອມຕໍ່ເສັ້ນໄຍ, ອົງປະກອບຂອງ optical, ຫຼືເສັ້ນໄຍທ້າຍສາມາດເຂົ້າຄູ່ກັບ laser diode, ເຊິ່ງກໍ່ໃຫ້ເກີດການເຫນັງຕີງຂອງພະລັງງານຜົນຜະລິດ, ຄວາມບໍ່ສະຖຽນລະພາບຂອງຄື້ນຟອງ, ແລະສຽງດັງເພີ່ມຂຶ້ນ. ຕົວແຍກ optical ທີ່ມີໃນຕົວຊ່ວຍຫຼຸດຜ່ອນຄວາມຄິດເຫັນຂອງ optical, ຊ່ວຍຮັກສາພະລັງງານຜົນຜະລິດທີ່ຫມັ້ນຄົງ, ຄວາມຫມັ້ນຄົງຂອງຄວາມຍາວຄື້ນ, ແລະປະສິດທິພາບສຽງຕ່ໍາ.

Q: ບົດບາດຂອງ TEC ແລະ thermomistor ແມ່ນຫຍັງ?

A: Thermoelectric cooler (TEC) ແລະ thermistor ເຮັດວຽກຮ່ວມກັນເພື່ອຮັກສາອຸນຫະພູມ laser chip ຜ່ານການຄວບຄຸມອຸນຫະພູມຊຸດທີ່ຊັດເຈນ. ເນື່ອງຈາກຄວາມຍາວຂອງເລເຊີແລະພະລັງງານຜົນຜະລິດແມ່ນຂຶ້ນກັບອຸນຫະພູມ, ການຄວບຄຸມອຸນຫະພູມທີ່ຊັດເຈນຮັບປະກັນການປະຕິບັດທີ່ຫມັ້ນຄົງໃນທົ່ວສະພາບແວດລ້ອມທີ່ແຕກຕ່າງກັນ. Thermistor 10kΩ (B-value 3950K) ສະຫນອງຄວາມຄິດເຫັນກ່ຽວກັບອຸນຫະພູມກັບຕົວຄວບຄຸມ TEC, ເຊິ່ງປັບ TEC ໃນປະຈຸບັນເພື່ອຮັກສາອຸນຫະພູມທີ່ກໍານົດໄວ້. ນີ້ແມ່ນສິ່ງຈໍາເປັນສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມຍາວຄື້ນທີ່ສອດຄ່ອງແລະພະລັງງານ.

ຖາມ: OC-48 pinout ເຂົ້າກັນໄດ້ຫມາຍຄວາມວ່າແນວໃດ?

A: pinout ທີ່ເຂົ້າກັນໄດ້ OC-48 ໝາຍເຖິງການມອບໝາຍຊຸດ PIN ຂອງ butterfly ທີ່ນຳໃຊ້ທົ່ວໄປໃນ OC-48 (2.5Gbps SONET/SDH) ແອັບພລິເຄຊັນການສື່ສານທາງແສງ. ຄວາມເຂົ້າກັນໄດ້ນີ້ເຮັດໃຫ້ການເຊື່ອມໂຍງເຂົ້າກັນໄດ້ງ່າຍຂຶ້ນໃນລະບົບໂດຍໃຊ້ການໂຕ້ຕອບໄຟຟ້າ ແລະກົນຈັກທີ່ຄ້າຍຄືກັນ. ສອງຕົວເລືອກ pinout (ປະເພດ 1 ແລະປະເພດ 2) ແມ່ນມີຢູ່ເພື່ອຮອງຮັບການອອກແບບລະບົບທີ່ແຕກຕ່າງກັນ.

Q: ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (MOQ) ແມ່ນຫຍັງ?

A: MOQ ແມ່ນ 1pc.We ສະຫນັບສະຫນູນປະລິມານຄໍາສັ່ງທີ່ມີຄວາມຍືດຫຍຸ່ນ. ຮູບແບບມາດຕະຖານສາມາດໄດ້ຮັບການສະຫນອງໃນປະລິມານຫນ້ອຍສໍາລັບ R & D ແລະ prototyping, ເຊັ່ນດຽວກັນກັບປະລິມານຂະຫນາດໃຫຍ່ສໍາລັບການຜະລິດ. ຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາສໍາລັບລາຄາສະເພາະໃນປະລິມານທີ່ທ່ານຕ້ອງການ.

ຖາມ: ຂ້ອຍສາມາດໄດ້ຮັບຄວາມຍາວຂອງຄື້ນທີ່ກໍາຫນົດເອງຫຼືລະດັບພະລັງງານບໍ?

A: ແມ່ນແລ້ວ, ພວກເຮົາສະເຫນີທາງເລືອກການປັບແຕ່ງລວມທັງຄວາມຍາວຂອງຄື້ນທີ່ເຂົ້າກັນໄດ້ກັບ CWDM ແລະຄວາມຍາວຂອງຄື້ນທີ່ກໍາຫນົດເອງພາຍໃນຂອບເຂດທີ່ມີຢູ່, ລະດັບພະລັງງານຂອງຜົນຜະລິດທາງເລືອກ, ຄວາມຍາວຂອງເສັ້ນໄຍທີ່ກໍາຫນົດເອງ, ປະເພດຕົວເຊື່ອມຕໍ່ທີ່ແຕກຕ່າງກັນ (FC / APC, FC / UPC, LC, ແລະອື່ນໆ), ແລະການຕັ້ງຄ່າ pin ປັບແຕ່ງ. ຕິດຕໍ່ພວກເຮົາກັບຄວາມຕ້ອງການສະເພາະຂອງທ່ານແລະທີມງານວິສະວະກໍາຂອງພວກເຮົາຈະທົບທວນຄວາມເປັນໄປໄດ້ແລະສະຫນອງການສະເຫນີລາຄາ.

ຖາມ: ຕ້ອງໃຊ້ກະແສໄຟຟ້າໃດເພື່ອບັນລຸຜົນຜະລິດ 40mW?

A: ປະຈຸບັນປະຕິບັດການປົກກະຕິທີ່ 25 ° C ແມ່ນ 200mA, ສູງສຸດ 300mA. ຂອບເຂດປະຈຸບັນແມ່ນປົກກະຕິ 20mA (14mA ຕໍາ່ສຸດທີ່, ສູງສຸດ 50mA). ປະຈຸບັນການປະຕິບັດຕົວຈິງອາດຈະແຕກຕ່າງກັນລະຫວ່າງອຸປະກອນແຕ່ລະຄົນແລະມີອຸນຫະພູມ. ພວກເຮົາແນະນໍາໃຫ້ໃຊ້ໄດເວີ laser diode ທີ່ມີການຈໍາກັດໃນປະຈຸບັນທີ່ເຫມາະສົມແລະຟັງຊັນ APC (Automatic Power Control) ສໍາລັບການເຮັດວຽກທີ່ຫມັ້ນຄົງ.

ຖາມ: ຊຸດ butterfly ແມ່ນ sealed hermetically?

A: ແມ່ນແລ້ວ, ຊຸດ butterfly 14-pin ແມ່ນຜະນຶກເຂົ້າກັນດ້ວຍ hermetically, ປົກປ້ອງ chip laser, isolator, ແລະອົງປະກອບພາຍໃນຈາກຄວາມຊຸ່ມຊື່ນ, ຝຸ່ນ, ແລະສິ່ງປົນເປື້ອນສິ່ງແວດລ້ອມ. ນີ້ຮັບປະກັນການດໍາເນີນງານໃນໄລຍະຍາວທີ່ຫນ້າເຊື່ອຖືແລະເປັນສິ່ງສໍາຄັນສໍາລັບການຮັກສາປະສິດທິພາບທີ່ສອດຄ່ອງຕະຫຼອດຊີວິດຂອງຜະລິດຕະພັນ.

Datasheet ແລະ Testsheet-1530nm 40mW DFB Fiber Coupled Laser

ເອກະສານຂໍ້ມູນ

ໃບທົດສອບ
