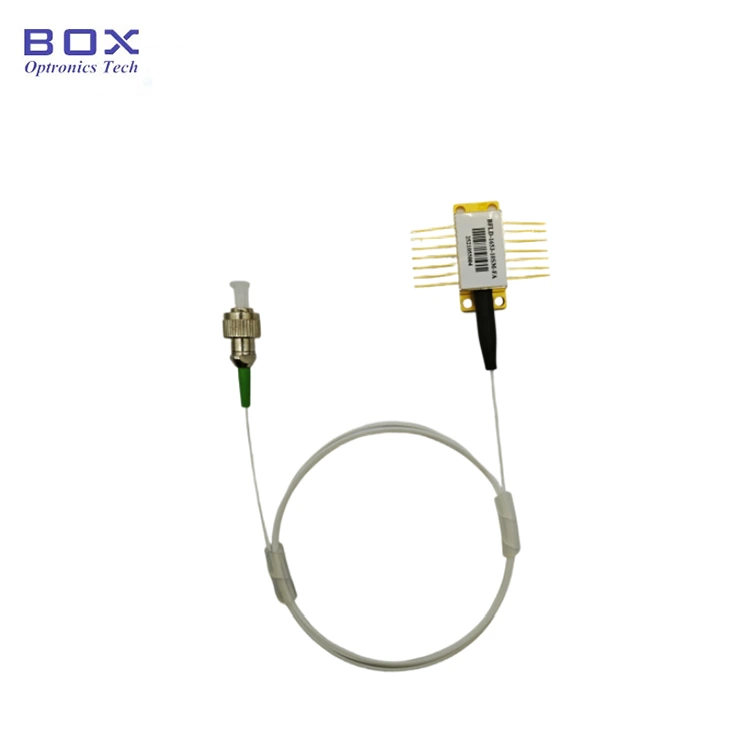

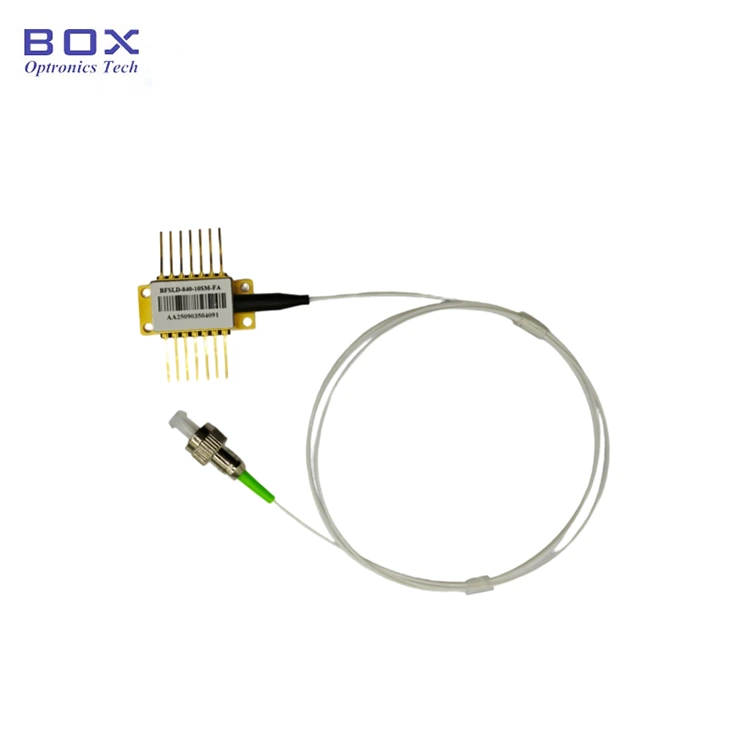

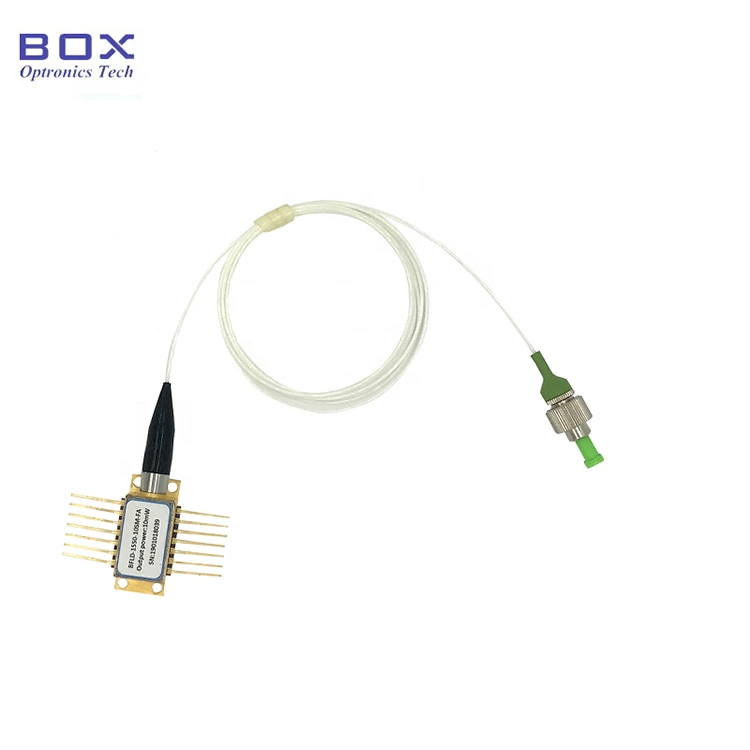

10mW C+L Band DWDM DFB Laser Diode

Box Optronics, ຜູ້ຜະລິດອົງປະກອບ optoelectronic ມືອາຊີບ, ສະຫນອງ 10mW C+L Band DWDM DFB Laser Diode, ເລເຊີທີ່ແຈກຢາຍຄວາມຄິດເຫັນທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ມີຄວາມຖືກຕ້ອງຂອງຄວາມຍາວຄື້ນ ±0.2nm ສໍາລັບລະບົບ DWDM, ການຮັບຮູ້ເສັ້ນໄຍແສງ, ແລະຄໍາຮ້ອງສະຫມັກແຫຼ່ງເລເຊີທີ່ມີຄວາມແມ່ນຍໍາ. ດ້ວຍລະດັບຄວາມຍາວຂອງຄື້ນກວ້າງສຸດພິເສດຈາກ 1527.22nm (C63) ຫາ 1610.92nm (L61) ໃນທົ່ວທັງ C-band ແລະ L-band, ເລເຊີນີ້ໃຫ້ກຳລັງການຜະລິດ optical 10mW CW. ບັນຈຸຢູ່ໃນຊຸດ butterfly 14-pin ມາດຕະຖານອຸດສາຫະກໍາທີ່ມີເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC), ເຄື່ອງເຮັດຄວາມຮ້ອນ, ຈໍພາບ photodiode, ແລະຕົວແຍກແສງໃນຕົວ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Product Overview-10mW C+L Band DWDM DFB Laser Diode

Box Optronics ' 10mW C+L Band DWDM DFB Laser Diode ເປັນແຫຼ່ງເລເຊີຄວາມຍາວຄື້ນຄວາມແມ່ນຍໍາທີ່ມີທາງເລືອກ 1527.22 ~ 1610.92nm C+L band ທີ່ມີຄວາມຖືກຕ້ອງຂອງຄວາມຍາວຄື້ນ ± 0.2nm, ແລະພະລັງງານອອກ optical 10mW. ປະສົມປະສານ TEC, ເຄື່ອງຄວບຄຸມອຸນຫະພູມ, ຈໍພາບ photodiode, ແລະ optical isolator ໃນຊຸດ butterfly ມາດຕະຖານ 14-pin, ໃຫ້ການຄວບຄຸມຄວາມຍາວຄື່ນທີ່ຫມັ້ນຄົງ, ການເຮັດວຽກສຽງຕ່ໍາ, ແລະການເຊື່ອມໂຍງລະບົບ OEM ງ່າຍ. ອອກແບບສໍາລັບລະບົບການສື່ສານ DWDM, ການຮັບຮູ້ເສັ້ນໄຍ, ແລະເຄື່ອງມື optical ທີ່ຊັດເຈນ.

ຄຸນສົມບັດຫຼັກ-10mW C+L Band DWDM DFB Laser Diode

· ຄວາມຍາວຄື້ນຂອງແຖບ C+L ເປັນທາງເລືອກ: 1527.22nm (C63) ຫາ 1610.92nm (L61)

· ອັດຕາສ່ວນການບີບອັດດ້ານຂ້າງສູງ: ≥40dB ຕ່ຳສຸດ, 50dB ປົກກະຕິ (CW)

· ສິ່ງລົບກວນຄວາມເຂັ້ມຂຸ້ນຕໍ່າ (RIN): ≤ -145dB/Hz (20-1000MHz)

· ຕົວແຍກແສງໃນຕົວ: ການແຍກ ≥30dB

· ເຄື່ອງເຮັດຄວາມເຢັນແບບປະສົມປະສານ (TEC) ແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມ 10kΩ ສໍາລັບການສະຖຽນລະພາບຄວາມຍາວຄື້ນ

· ຕົວເລືອກເສັ້ນໃຍ: SMF-28e ໂໝດດຽວ ຫຼື ເສັ້ນໄຍທີ່ຮັກສາຂົ້ວໂລກ PM1550

· ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ FC/APC ມາດຕະຖານ, ຫຼືປັບແຕ່ງ

· ຕິດຕາມກວດກາ photodiode ປະສົມປະສານສໍາລັບການກວດສອບພະລັງງານຜົນຜະລິດ

· ຄວາມໜ້າເຊື່ອຖືຂອງ Telcordia GR-468 ມີຄຸນສົມບັດ, ສອດຄ່ອງກັບ RoHS

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ-10mW C+L Band DWDM DFB Laser Diode

· ລະບົບສາຍສົ່ງ multiplexing division division (DWDM) ຄວາມໜາແໜ້ນໃນທົ່ວ C-band ແລະ L-band

· ໂມດູນເຄື່ອງສົ່ງ DWDM ແລະບັດ transponder ສໍາລັບເຄືອຂ່າຍໂທລະຄົມ

· ລະບົບການຮັບຮູ້ເສັ້ນໃຍແສງສຳລັບການວັດແທກອຸນຫະພູມ, ຄວາມເຄັ່ງຕຶງ ແລະ ການວັດແທກການສັ່ນສະເທືອນ

· ການວິເຄາະສະເປກຕາແສງ ແລະແຫຼ່ງອ້າງອີງຄວາມຍາວຄື້ນ

· ອຸປະກອນທົດສອບອົງປະກອບທາງແສງ ແລະອຸປະກອນການກຳນົດລັກສະນະ

· ການຄົ້ນຄວ້າ ແລະການພັດທະນາໃນຫ້ອງທົດລອງການຖ່າຍພາບ ແລະການສື່ສານທາງແສງ

· ການເຊື່ອມໂຍງ OEM ເຂົ້າໃນອຸປະກອນສົ່ງໂທລະຄົມ ແລະເຄື່ອງມືທົດສອບ

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ-10mW C+L Band DWDM DFB Laser Diode

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ອຸນຫະພູມການເກັບຮັກສາ	ສ	-	-40	-	85	°C
ອຸນຫະພູມກໍລະນີປະຕິບັດງານ	ເທິງ	-	-20	-	70	°C
Forward Current	IF	CW	-	-	200	mA
Laser Reverse Voltage	VLR	-	-	-	2	V
PD Forward Current	IFPD	-	-	-	5	mA
PD Reverse Voltage	VRPD	-	-	-	10	V
TEC ປະຈຸບັນ	ໄອເຕັກ	-	-	-1.5	+1.5	A
ແຮງດັນ TEC	VTEC	-	-	-3.5	+3.5	V

ຄຸນລັກສະນະທາງແສງ (T = 25°C ອຸນຫະພູມເລເຊີ)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ຄວາມຍາວຂອງຄື້ນກາງ	λc	TL=15~35°C, CW	ສະແດງຢູ່ໃນຊ່ອງທີ່ເລືອກ			ນມ
ພະລັງງານ Optical Output ສູງສຸດ	ປ	-	10	-	-	mW
Spectral Linewidth	LW	FWHM	-	3	5	MHz
ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ	SMSR	CW	40	50	-	dB
Optical Isolation	-	-	30	-	-	dB
ສິ່ງລົບກວນຄວາມເຂັ້ມຂົ້ນຂອງພີ່ນ້ອງ	RIN	20–1000MHz	-	-	-145	dB/Hz
ຄວາມຍາວຄື້ນ (EOL)	Δλ	ຕະຫຼອດຊີວິດ 25 ປີ	-	-	±0.1	ນມ
ຄ່າສໍາປະສິດອຸນຫະພູມຄື້ນ	Δλ/ΔT	TEC 15°C ຫາ 35°C	-	0.09	-	nm/°C
ຄ່າສໍາປະສິດປັດຈຸບັນຂອງຄວາມຍາວຄື້ນ	Δλ/ΔI	-	-	0.01	-	nm/mA

ລັກສະນະໄຟຟ້າ (T = 25°C ອຸນຫະພູມເລເຊີ)

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບການທົດສອບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ເກນປັດຈຸບັນ	ອິທ	-	-	10	35	mA
ປະສິດທິພາບຄວາມຊັນ	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
ປະຈຸບັນປະຕິບັດງານ	Iop	PO=10mW, CW	-	100	150	mA
TEC ກໍານົດອຸນຫະພູມ	ສ	-	15	-	35	°C
Laser Forward Voltage	VF	PO=10mW, CW	-	1.2	3.0	V
ຕິດຕາມກວດກາ PD ໃນປັດຈຸບັນ	IMPD	PO=10mW, CW	10	-	2500	μA
ຕິດຕາມກະແສມືດ	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Thermistor Current	ໄອທີ	-	10	-	100	μA
Thermistor Resistance	RTH	TL=25°C	9.5	10	10.5	kΩ
Thermistor ຄົງທີ່	B	-	3800	-	4100	K
TEC ປະຈຸບັນ	ໄອເຕັກ	TL=25°C, TC=70°C	-1.5	-	+1.5	A
ແຮງດັນ TEC	VTEC	TL=25°C, TC=70°C	-3.5	-	+3.5	V
ຄວາມອາດສາມາດ TEC	ΔT	Tc=70°C	-	-	50	°C

ຊ່ອງທີ່ເລືອກ: ໝາຍເລກສ່ວນ ແລະສູນເລເຊີລາຍການຄວາມຍາວຄື່ນດັ່ງລຸ່ມນີ້

ຊ່ອງ	ເລກສ່ວນ	ຕ່ຳສຸດ ຄວາມຍາວຄື້ນ (nm)	ພິມ. ຄວາມຍາວຄື້ນ (nm)	ສູງສຸດ. ຄວາມຍາວຄື້ນ (nm)	ໜ່ວຍ
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	ນມ
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	ນມ
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	ນມ
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	ນມ
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	ນມ
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	ນມ
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	ນມ
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	ນມ
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	ນມ
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	ນມ
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	ນມ
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	ນມ
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	ນມ
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	ນມ
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	ນມ
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	ນມ
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	ນມ
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	ນມ
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	ນມ
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	ນມ
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	ນມ
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	ນມ
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	ນມ
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	ນມ
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	ນມ
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	ນມ
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	ນມ
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	ນມ
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	ນມ
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	ນມ
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	ນມ
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	ນມ
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	ນມ
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	ນມ
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	ນມ
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	ນມ
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	ນມ
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	ນມ
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	ນມ
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	ນມ
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	ນມ
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	ນມ
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	ນມ
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	ນມ
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	ນມ
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	ນມ
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	ນມ
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	ນມ
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	ນມ
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	ນມ
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	ນມ
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	ນມ
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	ນມ
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	ນມ
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	ນມ
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	ນມ
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	ນມ
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	ນມ
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	ນມ
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	ນມ
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	ນມ
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	ນມ
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	ນມ
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	ນມ
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	ນມ
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	ນມ
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	ນມ
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	ນມ
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	ນມ
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	ນມ
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	ນມ
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	ນມ
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	ນມ
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	ນມ
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	ນມ
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	ນມ
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	ນມ
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	ນມ
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	ນມ
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	ນມ
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	ນມ
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	ນມ
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	ນມ
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	ນມ
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	ນມ
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	ນມ
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	ນມ
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	ນມ
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	ນມ
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	ນມ
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	ນມ
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	ນມ
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	ນມ
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	ນມ
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	ນມ
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	ນມ
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	ນມ
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	ນມ
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	ນມ
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	ນມ
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	ນມ
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	ນມ
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	ນມ
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	ນມ
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	ນມ
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	ນມ
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	ນມ
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	ນມ
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	ນມ
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	ນມ
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	ນມ
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	ນມ
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	ນມ
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	ນມ
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	ນມ
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	ນມ
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	ນມ
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	ນມ
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	ນມ
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	ນມ
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	ນມ
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	ນມ
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	ນມ
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	ນມ
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	ນມ
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	ນມ
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	ນມ
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	ນມ
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	ນມ
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	ນມ
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	ນມ
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	ນມ
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	ນມ
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	ນມ
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	ນມ
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	ນມ
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	ນມ
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	ນມ
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	ນມ
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	ນມ
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	ນມ
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	ນມ
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	ນມ
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	ນມ
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	ນມ
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	ນມ
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	ນມ
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	ນມ
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	ນມ
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	ນມ
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	ນມ
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	ນມ
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	ນມ
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	ນມ
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	ນມ
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	ນມ
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	ນມ
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	ນມ
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	ນມ
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	ນມ
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	ນມ
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	ນມ
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	ນມ
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	ນມ
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	ນມ
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	ນມ
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	ນມ
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	ນມ
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	ນມ
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	ນມ
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	ນມ
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	ນມ
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	ນມ
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	ນມ
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	ນມ
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	ນມ
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	ນມ
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	ນມ
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	ນມ
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	ນມ
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	ນມ
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	ນມ
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	ນມ
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	ນມ
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	ນມ
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	ນມ
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	ນມ
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	ນມ
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	ນມ
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	ນມ
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	ນມ
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	ນມ
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	ນມ
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	ນມ
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	ນມ
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	ນມ
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	ນມ
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	ນມ
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	ນມ
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	ນມ
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	ນມ
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	ນມ
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	ນມ
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	ນມ
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	ນມ

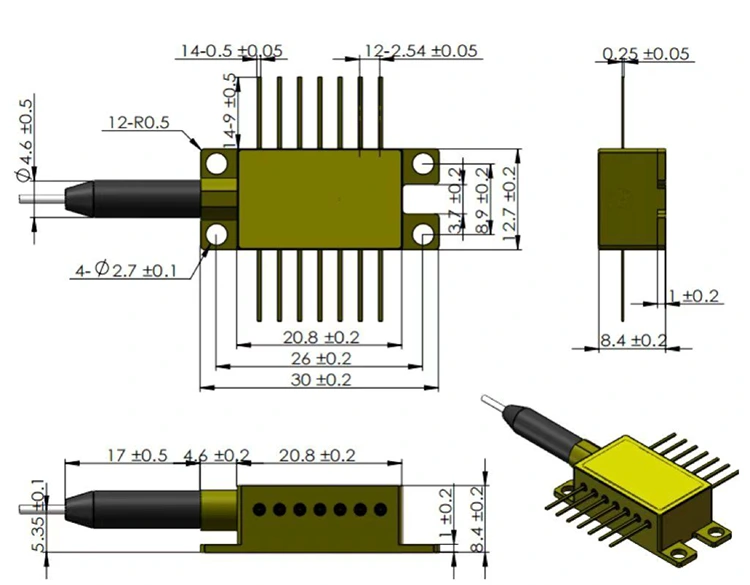

Package ແລະ Pin ຄໍານິຍາມ

ປະເພດການຫຸ້ມຫໍ່: 14-pin Hermetic Butterfly Package

ອົງປະກອບໃນຕົວ: ເຄື່ອງແຍກແສງ, ເຄື່ອງເຮັດຄວາມເຢັນຄວາມຮ້ອນ (TEC), ເຄື່ອງເຮັດຄວາມຮ້ອນ, ຈໍພາບ photodiode

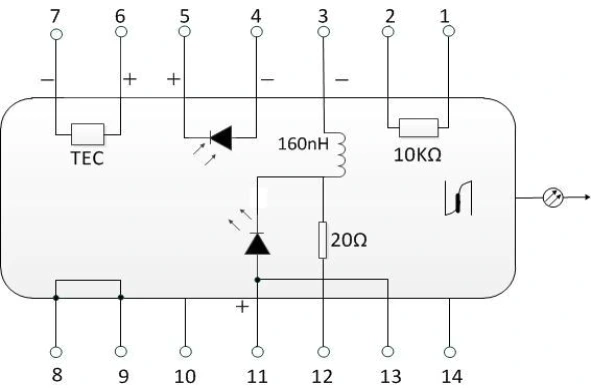

ພິມ 1 Pin-out

ປັກໝຸດ	ລາຍລະອຽດ	ປັກໝຸດ	ລາຍລະອຽດ
1	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	14	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
2	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	13	ເລເຊີ Anode (+)
3	Laser DC Bias (Cathode) (-)	12	ເລເຊີ RF Cathode (-)
4	PD Monitor Anode (-)	11	ເລເຊີ Anode (+)
5	PD Monitor Cathode (+)	10	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
6	TEC (+)	9	ພື້ນທີ່ກໍລະນີ
7	TEC (-)	8	ພື້ນທີ່ກໍລະນີ

ພິມ 2 Pin-out

ປັກໝຸດ	ລາຍລະອຽດ	ປັກໝຸດ	ລາຍລະອຽດ
1	TEC (+)	14	TEC (-)
2	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	13	ພື້ນທີ່ກໍລະນີ
3	PD Monitor Anode (-)	12	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
4	PD Monitor Cathode (+)	11	ເລເຊີ Cathode (-)
5	ເຄື່ອງຄວບຄຸມອຸນຫະພູມ	10	ເລເຊີ Anode (+)
6	NC (ບໍ່ມີການເຊື່ອມຕໍ່)	9	NC (ບໍ່ມີການເຊື່ອມຕໍ່)
7	NC (ບໍ່ມີການເຊື່ອມຕໍ່)	8	NC (ບໍ່ມີການເຊື່ອມຕໍ່)

ຂໍ້ມູນການສັ່ງຊື້-10mW C+L Band DWDM DFB Laser Diode

ນາມສະກຸນ

BFLD - XXXX - XX - XX - XX (-X)

ຕົວຢ່າງ: BDLD-C34-10SM-FA

ພາກສະຫນາມ	ລະຫັດ	ລາຍລະອຽດ
ປະເພດເລເຊີ	BFLD	ButterflyDFB Laser Diode
ຄວາມຍາວຄື້ນ	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 ຫຼື L00-L61 ຫຼື Q00-Q61
ພະລັງງານຜົນຜະລິດ	10	10mW
ປະເພດເສັ້ນໄຍ	SM / PM	SM = Single-mode (SMF-28e); PM = Polarization-maintaining (PM1550)
ປະເພດຕົວເຊື່ອມຕໍ່	FA / SA	FA = FC/APC; SA = SC/APC; ຕົວເຊື່ອມຕໍ່ອື່ນໆທີ່ມີຢູ່
Pinout	NULL / 2	NULL = ປະເພດ 1 (ຄ່າເລີ່ມຕົ້ນ); 2 = ປະເພດ 2 pump

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q: ຄວາມແຕກຕ່າງລະຫວ່າງການກໍາຫນົດຄ່າ Pinout ປະເພດ 1 ແລະປະເພດ 2 ແມ່ນຫຍັງ?

A: ປະເພດ 1 ປະຕິບັດຕາມມາດຕະຖານການປັບຄ່າ pin butterfly telecom, ຖືກນໍາໃຊ້ທົ່ວໄປສໍາລັບເຄື່ອງສົ່ງສັນຍານ DWDM ແລະຄໍາຮ້ອງສະຫມັກການສື່ສານ optical ຄວາມໄວສູງ. ມັນສະຫນອງການເຊື່ອມຕໍ່ທີ່ອຸທິດຕົນສໍາລັບຄວາມລໍາອຽງ laser, RF modulation, TEC, thermistor, ແລະຕິດຕາມກວດກາສັນຍານ photodiode ເພື່ອຮັບປະກັນຄວາມເຂົ້າກັນໄດ້ກັບວົງຈອນໄດເລເຊີໂທລະຄົມນາຄົມ.

ປະເພດ 2 ຖືກປັບປຸງໃຫ້ເໝາະສົມສຳລັບແອັບພລິເຄຊັນເລເຊີປ້ຳ, ດ້ວຍການໂຕ້ຕອບໄຟຟ້າທີ່ງ່າຍດາຍ ແລະການຈັດການ TEC ທີ່ແຕກຕ່າງກັນສຳລັບການເຮັດວຽກຂອງປ້ຳພະລັງງານສູງ ແລະການຈັດການຄວາມຮ້ອນ.

ການຕັ້ງຄ່າທັງສອງໃຊ້ຊຸດກົນຈັກ 14-pin butterfly ດຽວກັນ, ແຕ່ການມອບຫມາຍ pin ໄຟຟ້າຂອງພວກມັນແຕກຕ່າງກັນ. ພວກມັນເຂົ້າກັນໄດ້ກັບກົນຈັກແຕ່ຕ້ອງການຮູບແບບ PCB ທີ່ແຕກຕ່າງກັນແລະການອອກແບບໄດເວີ.

ຖາມ: ເປັນຫຍັງຕົວແຍກແສງທີ່ມີຕົວຕັ້ງຕົວຕີຈຶ່ງສໍາຄັນສໍາລັບ DWDM ແລະຄໍາຮ້ອງສະຫມັກການຮັບຮູ້?

A: ໃນລະບົບສາຍສົ່ງ DWDM ແລະລະບົບການຮັບຮູ້ເສັ້ນໄຍ, ການສະທ້ອນແສງຈາກຕົວເຊື່ອມຕໍ່, ການໂຕ້ຕອບເສັ້ນໄຍ, ແລະອົງປະກອບຂອງ optical ອາດຈະກັບຄືນສູ່ຊ່ອງເລເຊີ. ຄໍາຕິຊົມທາງ optical ນີ້ສາມາດນໍາໄປສູ່ຄວາມບໍ່ສະຖຽນລະພາບຂອງຮູບແບບ, ຄວາມຜັນຜວນຂອງຄວາມຍາວຄື້ນ, ເພີ່ມສຽງລົບກວນ, ແລະການປະຕິບັດລະບົບຊຸດໂຊມ.

ຕົວແຍກແສງທີ່ມີຕົວແຍກທີ່ມີ≥30 dB ສະກັດກັ້ນການສະທ້ອນກັບຫຼັງເຫຼົ່ານີ້, ປັບປຸງຄວາມສະຖຽນຂອງຄວາມຍາວຄື້ນ, ຫຼຸດຜ່ອນສຽງລົບກວນທີ່ເຮັດໃຫ້ເກີດການຕອບຮັບ, ແລະຮັບປະກັນການເຮັດວຽກທີ່ເຊື່ອຖືໄດ້ໃນແອັບພລິເຄຊັນຕ່າງໆເຊັ່ນ: ການກວດຈັບທີ່ສອດຄ່ອງກັນ, ການຮັບຮູ້ເສັ້ນໄຍ ແລະລະບົບສາຍສົ່ງທາງແສງສຽງໜ້ອຍ.

ຖາມ: ຂ້ອຍສາມາດໄດ້ຮັບຄວາມຍາວຄື້ນທີ່ກໍານົດເອງຢູ່ນອກບັນຊີລາຍຊື່ແຖບມາດຕະຖານ C + L ໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ພວກເຮົາສະຫນັບສະຫນູນໄລຍະເວລາທີ່ປັບແຕ່ງໂດຍອີງໃສ່ຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກສະເພາະ. ສໍາລັບຜະລິດຕະພັນເລເຊີ DWDM, ຄວາມຍາວຄື້ນທີ່ກໍາຫນົດເອງແມ່ນມີຢູ່ໃນຂອບເຂດຄວາມຍາວຄື້ນທີ່ມີຄຸນວຸດທິຂອງພວກເຮົາ (ຕົວຢ່າງ: 1527-1611 nm, ຂຶ້ນກັບຄວາມພ້ອມຂອງຊິບ).

ແຖບຄວາມຍາວຄື້ນອື່ນໆ, ລວມທັງ O-band (1260–1360 nm) ແລະ S-band (1460–1530 nm), ຍັງສາມາດພິຈາລະນາສໍາລັບຄໍາຮ້ອງສະຫມັກສະເພາະ.

ຄວາມເປັນໄປໄດ້ຂອງຄວາມເປັນໄປໄດ້ຂອງໄລຍະຄື້ນແມ່ນຂຶ້ນກັບການມີ chip laser, ການອອກແບບ grating, ແລະຕາຕະລາງການຜະລິດ. ກະລຸນາຕິດຕໍ່ຫາພວກເຮົາທີ່ມີ wavelength ເປົ້າຫມາຍຂອງທ່ານແລະລາຍລະອຽດຄໍາຮ້ອງສະຫມັກສໍາລັບການປະເມີນຜົນ.

ຜະລິດຕະພັນທີ່ກ່ຽວຂ້ອງ

· DWDM 14PIN Butterfly Analog Laser ສໍາລັບ CATV -ITU-T Grid CH18-64 1526.44~1563.05nm, ເສັ້ນສາຍສົ່ງ RF-over-fiber ສູງ

· LAN-WDM 10mW Fiber Coupled Laser - ທາງເລືອກ 1266.5~1345.5nm, ອອກແບບມາສຳລັບຕົວຮັບສັນຍານແສງ 400G/800G

· CWDM 1270-1650nm DFB Laser Source - ສໍາລັບການສື່ສານທາງແສງ ແລະການຮັບຮູ້ເສັ້ນໄຍແສງທີ່ແຈກຢາຍ

· 1550nm 1W Fiber Coupled Laser - ແຫຼ່ງພະລັງງານສູງສໍາລັບເສັ້ນໄຍ laser seeding, ການຂະຫຍາຍແສງ, ແລະ photonics ອຸດສາຫະກໍາ

· 1550nm DFB 100KHz BTF Narrow Linewidth Laser - ແຫຼ່ງສຽງລົບກວນໄລຍະຕ່ຳສຳລັບການສື່ສານທີ່ສອດຄ່ອງກັນ, LiDAR, ແລະການຮັບຮູ້ຄວາມຊັດເຈນ

ແຜ່ນຂໍ້ມູນ-10mW C+L Band DWDM DFB Laser Diode

ແຜ່ນຂໍ້ມູນ

ບຸກມາກໜ້ານີ້ເພື່ອອ້າງອີງງ່າຍໃນອານາຄົດ.

Hot Tags: ຈີນ 10mW C L Band DWDM DFB Laser Diode ຜູ້ຜະລິດ, ຜູ້ຜະລິດ, ໂຮງງານຜະລິດ

ປະເພດທີ່ກ່ຽວຂ້ອງ

ສົ່ງສອບຖາມ

ຂໍ້ມູນຕິດຕໍ່



ທີ່ຢູ່

ຫ້ອງ 901, ອາຄານ A, Rongchao New Era Plaza, No 3 Lanqing 1st Road, Luhu Community, Guanhu District, Longhua District, Shenzhen, 518110, China


ໂທ

+86-13322933691


ອີເມລ

sales06@boxoptronics.com

ຊອກຫາລາຄາທີ່ແຂ່ງຂັນໃນຄໍາສັ່ງຈໍານວນຫລາຍບໍ? ສົ່ງການສອບຖາມໄປຍັງ Box Optronics ສໍາລັບເລເຊີ DFB ທີ່ມີປະສິດທິພາບສູງ, SLEDs, ແລະອຸປະກອນເສັ້ນໄຍ PM. ຮັບໃບສະເໜີລາຄາແບບມືອາຊີບພາຍໃນ 24 ຊົ່ວໂມງ.
