1. ການແນະນໍາຂອງ 1064nm 30mW DFB Butterfly Laser Diode
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນແລະໃບທົດສອບ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ
ນີ້ແມ່ນ 1064nm DFB Laser Diode ທີ່ມີ 14-pin ຊຸດ butterfly ມາດຕະຖານ, ຄວາມຍາວຄື້ນກາງ 1064nm, ຄວາມທົນທານຕໍ່ຄວາມຍາວຄື້ນ +/-1nm, ແລະພະລັງງານຜົນຜະລິດປົກກະຕິ 30mW. TEC ໃນຕົວ, thermostor, isolator, ແລະ ຕິດຕາມກວດກາ PD, ມີສະຖຽນລະພາບ wavelength ທີ່ດີເລີດສໍາລັບການດໍາເນີນງານຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນການສື່ສານເສັ້ນໄຍ optical ແລະການຮັບຮູ້. ລວດຢ່າງເຂັ້ມງວດ ອີງຕາມຄໍານິຍາມ pin, ພາຍໃຕ້ການຄວບຄຸມ TEC, ແລະການບິດເສັ້ນໄຍຫຼາຍເກີນໄປ ເພື່ອຮັບປະກັນການປະຕິບັດແລະຊີວິດການບໍລິການ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
λC |
CW, 25℃, IOP=200mA |
1063 |
1064 |
1065 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
PF |
SM Fiber |
30 |
- |
- |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
25℃, IOP=200mA |
- |
20 |
30 |
mA |
|
ປະຈຸບັນປະຕິບັດງານ |
IOP |
CW |
- |
- |
200 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
25℃, IOP=200mA |
- |
- |
2.7 |
V |
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
SMSR |
- |
40 |
- |
- |
dB |
|
ຄວາມກວ້າງ Spectral (-20 dB) |
Δλ |
- |
- |
0.1 |
1.0 |
ນມ |
|
ການໂດດດ່ຽວ optical |
ISO |
- |
- |
30 |
- |
dB |
|
ປະສິດທິພາບຄ້ອຍ |
η |
- |
- |
0.28 |
- |
mW/mA |
|
ຕິດຕາມປັດຈຸບັນ |
IMON |
VR =5V, IOP=200mA |
500 |
- |
1250 |
μA |
|
MPD ກະແສມືດ |
ID |
VR=5V |
- |
- |
200 |
ນ |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-ຄ່າ |
β |
25℃/85℃ |
- |
3950 |
- |
K |
|
ອຸນຫະພູມການດໍາເນີນງານ TEC |
ເທິງ |
IOP=200mA |
15 |
- |
40 |
℃ |
● Multi-Quantum ດີ (MQW) ກະຈາຍຄໍາຕິຊົມ (DFB) lasers;
● ພະລັງງານອອກ ເຖິງ 30mW;
● ເສັ້ນໄຍ SM ຫຼື PM;
● 14-pin ຊຸດ BTF ກັບ thermostor, TEC, isolator ແລະຕິດຕາມກວດກາ PD.
● ໃຍແກ້ວນໍາແສງ ການສື່ສານ;
● ເຄື່ອງມື optical;
● ເຊັນເຊີເສັ້ນໄຍ optical;
● ແຫຼ່ງແສງ.

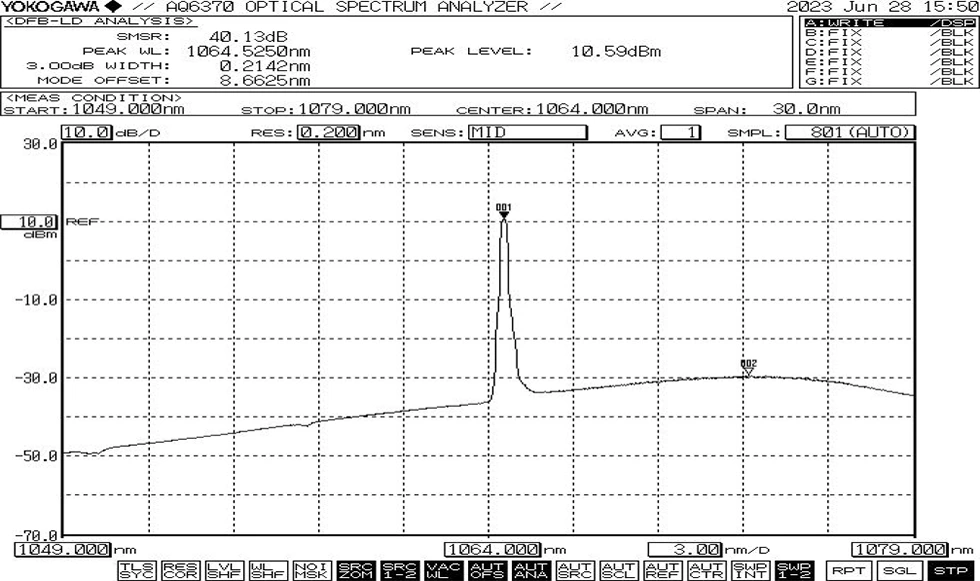

● spectrum ປົກກະຕິ: 1064nm, +/-1 WL ຄວາມທົນທານ

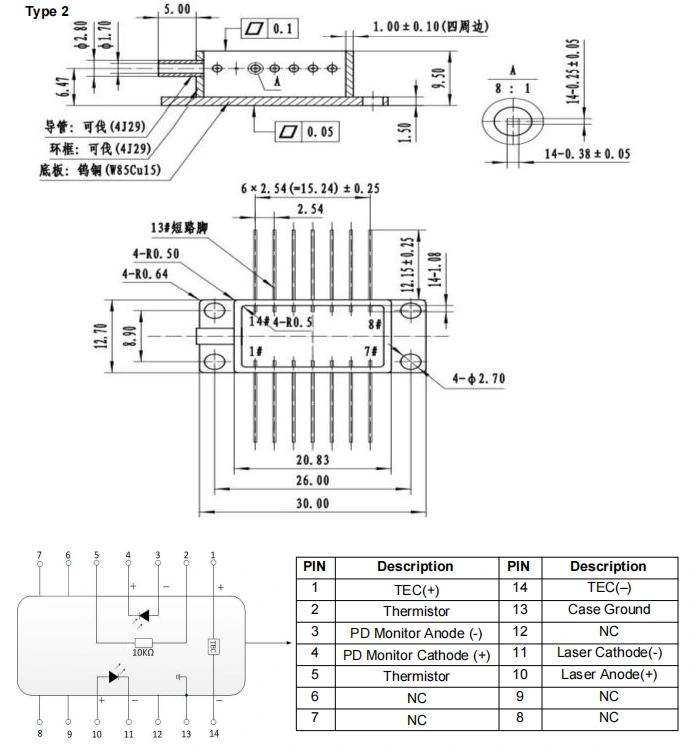

● ການແຕ້ມຊຸດ&ຄຳນິຍາມ PIN-OUT(Unit:mm)-1064nm 30mW DFB Butterfly Laser Diode
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
1064nm 30mW DFB Butterfly Laser Diode |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
* ອຸປະກອນ Standalone; ບໍ່ມີໄດເວີໃນຕົວ (ທາງເລືອກໄດເວີພາຍນອກ).
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1064: 1064nm |
30: 30mW 60:60mW 2H: 200mW |
SM: ໂໝດດຽວ PM: ການຮັກສາ polarization
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: 14PIN ປະເພດ 2 |
ຕົວຢ່າງ: BBLD-1064-30SM-FA
(ຂໍ້ມູນການສັ່ງຊື້: 1064nm 30mW DFB Butterfly Laser Diode, ມີເສັ້ນໄຍ SM, ຕົວເຊື່ອມຕໍ່ FC/APC, ປັກໝຸດປ້ຳ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ກ່ອນທີ່ຈະເປີດເຄື່ອງປະກອບທັງໝົດ, ໃຫ້ເປີດໃຊ້ເຄື່ອງເຢັນກ່ອນ, ແລະ ຫຼັງຈາກນັ້ນ, ດໍາເນີນການດ້ວຍຂັ້ນຕອນການເພີ່ມກໍາລັງເພີ່ມຂຶ້ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ chip overheating ແລະ ເກີນ.
● ເມື່ອປະຕິບັດການ, ອຸປະກອນນີ້ປ່ອຍແສງເລເຊີທີ່ມີຄວາມເຂັ້ມຂຸ້ນສູງ; ເຮັດ ຢ່າແນມເບິ່ງໜ້າເສັ້ນໄຍໂດຍກົງ, ເພາະວ່າການກະທຳດັ່ງກ່າວອາດເຮັດໃຫ້ເກີດການບາດເຈັບຕາ.
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນໃສ່ ຫຼືດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນ ມີອຸປະກອນເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ຖືກຍົກພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ ເກີນ 260 ° C, ແລະເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ໂດຍສະເພາະ ຕ້ອງເອົາໃຈໃສ່ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ໄດ້ ອຸປະກອນຕ້ອງຢູ່ໃນສະພາບທີ່ບໍ່ມີພະລັງງານ, ແລະທາດເຫຼັກ soldering ຕ້ອງເຫມາະສົມ ຮາກຖານ.
● ໃນລະຫວ່າງການຂະບວນການຂຶ້ນພະລັງງານ, ບໍ່ເຄີຍນໍາໃຊ້ປະຈຸບັນສູງໂດຍກົງ, ເປັນ ນີ້ມີຄວາມສ່ຽງທີ່ຈະທໍາລາຍ chip ໄດ້. ແທນທີ່ຈະ, ພະລັງງານອຸປະກອນໃນລະດັບປະຈຸບັນ ໃກ້ກັບເກນຂອງຊິບ, ແລະຫຼັງຈາກນັ້ນຄ່ອຍໆເພີ່ມປະຈຸບັນໃນຂະຫນາດນ້ອຍ ເພີ່ມຂຶ້ນຈົນກ່ວາລະດັບທີ່ຕ້ອງການແມ່ນບັນລຸໄດ້.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
