1550.12nm DWDM DFB Laser

Product Overview-1550.12nm DWDM DFB Laser

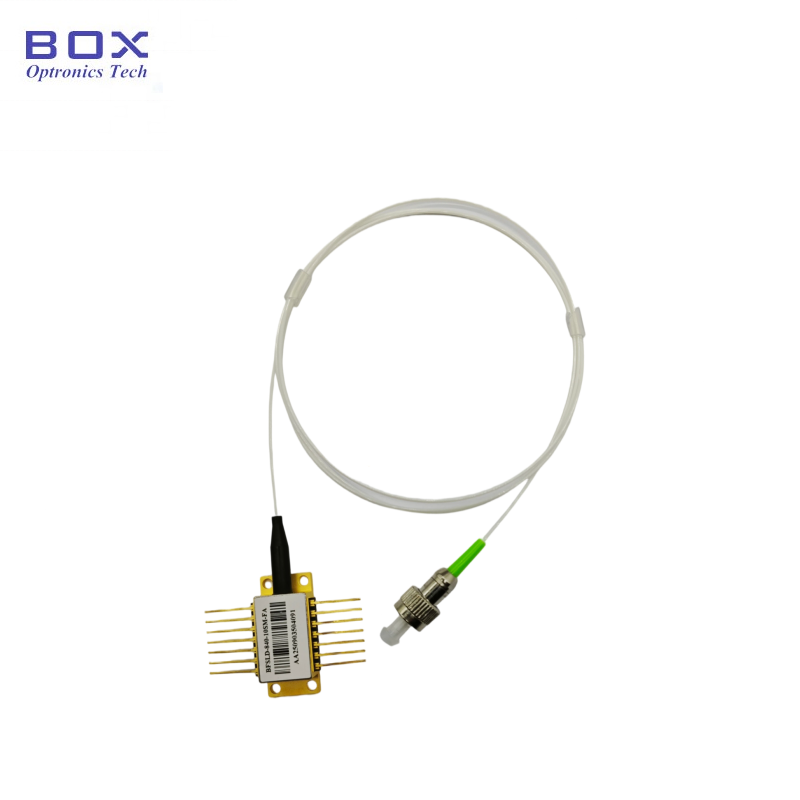

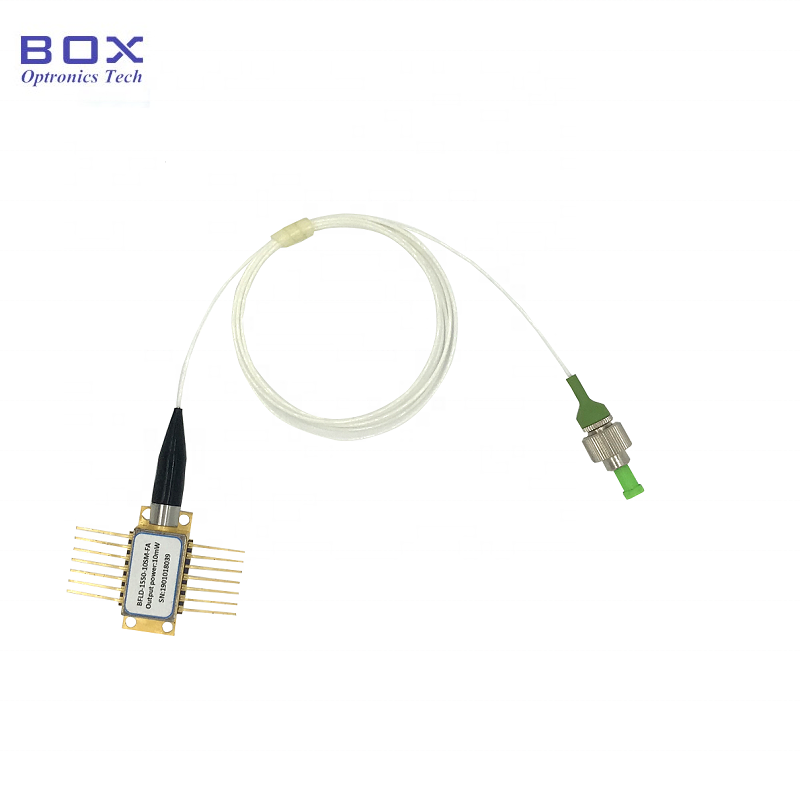

The 1550.12nm DWDM DFB Laser (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) ແມ່ນ 14-pin butterfly packaged ກະຈາຍສຽງ laser diode ອອກແບບສະເພາະສໍາລັບການສົ່ງສັນຍານ analog CATV ແລະຄໍາຮ້ອງສະຫມັກການສື່ສານ optical DWDM. ປະຕິບັດການຢູ່ມາດຕະຖານ ITU grid wavelength ຂອງ 1550.12nm, ອຸປະກອນນີ້ໃຫ້ພະລັງງານ optical 10mW ຫຼື 20mW ໂດຍຜ່ານຮູບແບບດຽວຫຼືເສັ້ນໄຍຮັກສາ polarization ກັບ FC / APC connector.

ຢູ່ໃນຊຸດ butterfly 14-pin hermetic ທີ່ມີຕົວແຍກປະສົມປະສານ, ເຄື່ອງເຮັດຄວາມເຢັນທີ່ມີຄວາມຮ້ອນ (TEC), 10kΩ thermistor, ແລະ photodiode ຕິດຕາມກວດກາ, laser ສະຫນອງອຸນຫະພູມແລະສະຖຽນລະພາບພະລັງງານໃນທົ່ວຂອບເຂດອຸນຫະພູມເຕັມ -40 ° C ຫາ +85 ° C. ການຕັ້ງຄ່າ pinout ສອງ (ປະເພດ 1 ແລະປະເພດ 2) ສາມາດໃຊ້ໄດ້ສໍາລັບການເຂົ້າກັນໄດ້ກັບການອອກແບບກະດານລະບົບທີ່ແຕກຕ່າງກັນ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ-1550.12nm DWDM DFB Laser

· ຄວາມຍາວຄື້ນມາດຕະຖານ ITU: 1550.12nm (ຊ່ອງ 34), ເຕັມ CH18–CH64 ຊ່ວງທາງເລືອກ

· ກຳລັງການຜະລິດ optical ສູງ: 10mW ຫຼື 20mW

· ການອອກແບບຊິບອະນາລັອກຂັ້ນສູງທີ່ປັບໃຫ້ເໝາະສົມສຳລັບການສົ່ງ CATV

· ອັດຕາສ່ວນການບີບອັດດ້ານຂ້າງສູງ: SMSR ≥30dB

· ຕົວແຍກແສງໃນຕົວ: ≥30dB isolation @25°C

· ການສູນເສຍຜົນຕອບແທນທາງແສງສູງ: ≥40dB

· ແບນວິດໂມດູນກວ້າງ: 2.5GHz ປົກກະຕິ

· ຊຸດຜີເສື້ອ 14-pin hermetic butterfly ກັບ TEC ແລະເຄື່ອງຄວບຄຸມອຸນຫະພູມປະສົມປະສານ

·  photodiode ຈໍພາບແບບປະສົມປະສານສໍາລັບການກວດສອບພະລັງງານ

· ຕົວເລືອກເສັ້ນໃຍ: SMF-28e ໂໝດດຽວ ຫຼື PMF-1550 ເສັ້ນໄຍທີ່ຮັກສາຂົ້ວໂລກ

· ຕົວເຊື່ອມຕໍ່ FC/APC ມາດຕະຖານ, ຫາງຫມູ 1.0m (ທໍ່ວ່າງ 900μm)

· ຊ່ວງອຸນຫະພູມການເຮັດວຽກກວ້າງ: -40°C ຫາ +85°C

· ສອງການຕັ້ງຄ່າ pinout (ປະເພດ 1 / ປະເພດ 2) ເພື່ອຄວາມຍືດຫຍຸ່ນໃນການອອກແບບ

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ-1550.12nm DWDM DFB Laser

· ເຄືອຂ່າຍອອກອາກາດ CATV ແລະລະບົບສາຍສົ່ງ headend

· ເຄືອ​ຂ່າຍ​ທີ່​ມີ​ແຫຼ່ງ​ໄຟ​ເບີ​ທີ່​ຈໍາ​ກັດ (ການ​ຄູນ​ລະ​ຫວ່າງ​ຄື້ນ​)

· ສູນໂທລະທັດສາຍເຄເບິນ ແລະອຸປະກອນຈຳໜ່າຍ

· ໂມດູນເຄື່ອງສົ່ງສັນຍານແສງສຳລັບອານາລັອກ RF-over-fiber

· ການທົດສອບ ແລະ ເຄື່ອງມືວັດແທກ Fiber optic

· ການກະຈາຍສັນຍານດາວທຽມ ແລະ RF ຜ່ານເສັ້ນໄຍ

· ການຄົ້ນຄວ້າ ແລະການພັດທະນາໃນຫ້ອງທົດລອງການສື່ສານທາງແສງ

· ການເຊື່ອມໂຍງ OEM ເຂົ້າໄປໃນ CATV ແລະອຸປະກອນໂທລະຄົມ

ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ-1550.12nm DWDM DFB Laser

ຄະແນນສູງສຸດຢ່າງແທ້ຈິງ

ຄຸນລັກສະນະທາງແສງໄຟຟ້າ (T = 25°C, IF = IOP)

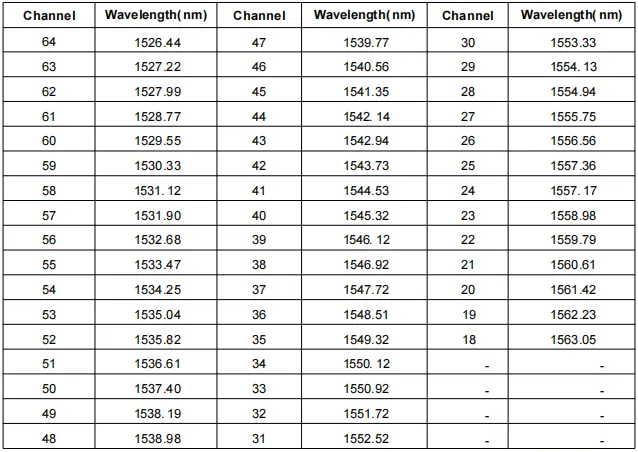

ITU Grid Wavelength Reference (ຊ່ອງທີ່ເລືອກ)

ໝາຍເຫດ: ຊ່ອງຕາຂ່າຍ ITU ເຕັມ CH18–CH64 (1526.44nm–1563.05nm) ສາມາດໃຊ້ໄດ້ຕາມການຮ້ອງຂໍ.

Optical Fiber Specifications-1550.12nm DWDM DFB Laser

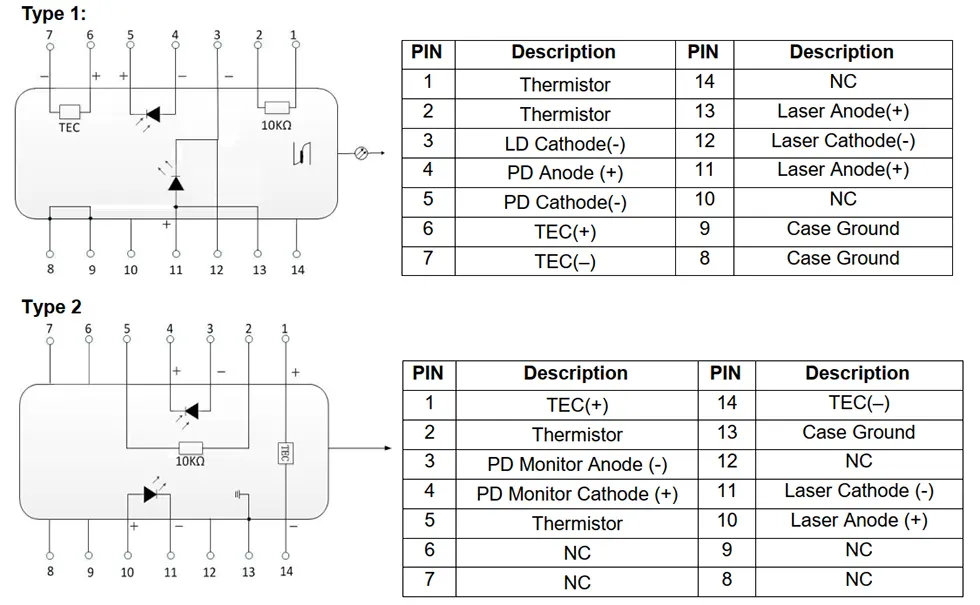

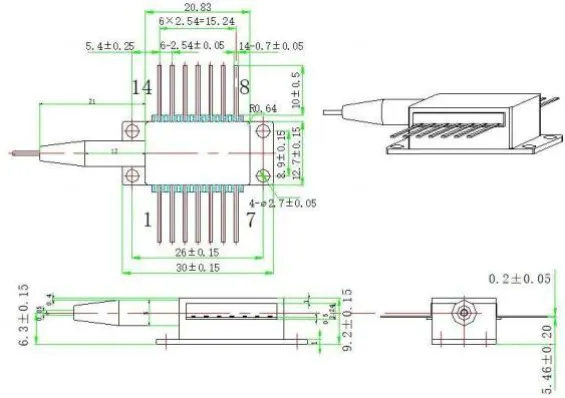

Package ແລະ Pin Definition-1550.12nm DWDM DFB Laser

ຂໍ້ມູນການສັ່ງຊື້-1550.12nm DWDM DFB Laser

ນາມສະກຸນ

BFLD - XXXX - XX - XX - XX (-X)

ຕົວຢ່າງ: BDLD-CH34-10SM-FA

ເປັນຫຍັງຕ້ອງເລືອກ Box Optronics DWDM DFB Lasers?

· ເທັກໂນໂລຍີຊິບເລເຊີ DFB ທີ່ພິສູດແລ້ວດ້ວຍການອອກແບບອະນາລັອກທີ່ເໝາະສົມສຳລັບແອັບພລິເຄຊັນ CATV

· 100% ການ​ທົດ​ສອບ​ທີ່​ເປັນ​ປະ​ໂຫຍດ​ແລະ​ການ​ກວດ​ສອບ​ການ​ເຜົາ​ໄຫມ້​ໃນ​ກ່ອນ​ການ​ຂົນ​ສົ່ງ

· ຮອງຮັບຄວາມຍາວຄື້ນເຕັມ ITU (CH18–CH64) ທີ່ມີຄວາມທົນທານຕໍ່ຄວາມຍາວຄື້ນທີ່ແໜ້ນໜາ

· ລາຄາທີ່ແຂ່ງຂັນດ້ວຍການສະໜອງໂດຍກົງຈາກໂຮງງານ

· ປະລິມານການສັ່ງຊື້ທີ່ມີຄວາມຍືດຫຍຸ່ນ — ຮອງຮັບທັງຕົ້ນແບບ R&D ແລະການຜະລິດປະລິມານ

· ຕົວເລືອກການປັບແຕ່ງສຳລັບຄວາມຍາວຄື້ນ, ພະລັງງານ, ປະເພດເສັ້ນໄຍ, ຕົວເຊື່ອມຕໍ່ ແລະການຕັ້ງຄ່າ PIN

· ຄວາມໝັ້ນຄົງຂອງການສະໜອງໃນໄລຍະຍາວສຳລັບການນຳໃຊ້ເຄືອຂ່າຍ CATV ແລະໂຄງການການຜະລິດ

· ການຫຸ້ມຫໍ່ butterfly ແບບ hermetic ກັບ TEC ປະສົມປະສານສໍາລັບການດໍາເນີນການອຸນຫະພູມກ້ວາງທີ່ເຊື່ອຖືໄດ້

· ການຂົນສົ່ງລະຫວ່າງປະເທດຜ່ານ DHL/UPS/FedEx ພ້ອມກັບການຕິດຕາມຢ່າງເຕັມທີ່

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q: ຄວາມແຕກຕ່າງກັນລະຫວ່າງເລເຊີ DWDM DFB ນີ້ແລະເລເຊີ DFB ມາດຕະຖານແມ່ນຫຍັງ?

A: ເລເຊີ ITU-grid DFB ນີ້ປະສົມປະສານການຄວບຄຸມຄວາມຍາວຄື້ນທີ່ຊັດເຈນກັບການປະຕິບັດການປຽບທຽບ CATV-optimized. ມັນມີການອອກແບບຊິບເລເຊີທີ່ປັບປຸງໃຫ້ເໝາະສົມສໍາລັບອັດຕາສ່ວນຂອງຜູ້ໃຫ້ບໍລິການຕໍ່ສຽງລົບກວນສູງ (CNR), ປະສິດທິພາບການບິດເບືອນຕໍ່າ (CSO/CTB), ແລະຜົນຜະລິດ optical ທີ່ຫມັ້ນຄົງ.

ເມື່ອປຽບທຽບກັບເລເຊີ DFB ມາດຕະຖານທີ່ຖືກອອກແບບມາເປັນສ່ວນໃຫຍ່ສໍາລັບການສື່ສານທາງດິຈິຕອນ, ເລເຊີ CATV DFB ໄດ້ຖືກປັບປຸງໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກແບບອະນາລັອກທີ່ປະສິດທິພາບເສັ້ນແລະສຽງແມ່ນສໍາຄັນ.

Q: ITU grid wavelengths ມີຫຍັງແດ່?

A: ພວກເຮົາສະເຫນີຄວາມຍາວຂອງເສັ້ນຕາຂ່າຍໄຟຟ້າ ITU-T ຈາກ CH18 (1563.05nm) ເຖິງ CH64 (1526.44nm), ກວມເອົາຊ່ອງທາງ C-band DWDM ທີ່ໃຊ້ທົ່ວໄປ. ຄວາມຍາວຂອງຄື້ນທີ່ກໍາຫນົດເອງສາມາດໃຊ້ໄດ້ຕາມຄວາມຕ້ອງການຂອງລະບົບສະເພາະ.

Q: ຄວາມແຕກຕ່າງລະຫວ່າງຕົວເລືອກເສັ້ນໄຍ SMF ແລະ PMF ແມ່ນຫຍັງ?

A: SMF-28e ແມ່ນເສັ້ນໄຍຮູບແບບດຽວມາດຕະຖານ, ເຫມາະສົມສໍາລັບ CATV ແລະຄໍາຮ້ອງສະຫມັກການສື່ສານ optical ທົ່ວໄປທີ່ polarization ແມ່ນບໍ່ສໍາຄັນ. PMF-1550 ແມ່ນເສັ້ນໄຍຮັກສາຂົ້ວໂລກ, ອອກແບບມາສໍາລັບລະບົບທີ່ລະອຽດອ່ອນຂົ້ວໂລກ. ສໍາລັບເສັ້ນໄຍ PM, ແກນຊ້າແມ່ນສອດຄ່ອງກັບກະແຈຕົວເຊື່ອມຕໍ່. ເລືອກໂດຍອີງໃສ່ຄວາມຕ້ອງການ polarization ລະບົບຂອງທ່ານ.

ຖາມ: ເປັນຫຍັງຕົວແຍກຕົວເຊື່ອມຕໍ່ໃນຕົວຈຶ່ງສຳຄັນສຳລັບແອັບພລິເຄຊັນ CATV?

A: ຄໍາຕິຊົມທາງ optical ທີ່ເກີດຈາກການສະທ້ອນເສັ້ນໄຍຫຼືອົງປະກອບ optical ອາດຈະແນະນໍາສິ່ງລົບກວນ, ຄວາມບໍ່ສະຖຽນລະພາບຂອງຄື້ນ, ແລະການເຊື່ອມໂຊມຂອງສັນຍານໃນລະບົບສາຍສົ່ງ analog. ຕົວແຍກ optical ທີ່ມີໃນຕົວສະກັດກັ້ນການຕອບໂຕ້ optical, ຮັບປະກັນພະລັງງານຜົນຜະລິດທີ່ຫມັ້ນຄົງ, ສຽງຕ່ໍາ, ແລະປະສິດທິພາບການສົ່ງ CATV ທີ່ເຊື່ອຖືໄດ້.

Q: ປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (MOQ) ແມ່ນຫຍັງ?

A: MOQ ແມ່ນ 1pc.We ສະຫນັບສະຫນູນປະລິມານຄໍາສັ່ງທີ່ມີຄວາມຍືດຫຍຸ່ນ. ຮູບແບບມາດຕະຖານສາມາດສະໜອງໄດ້ໃນປະລິມານໜ້ອຍສຳລັບ R&D ແລະການສ້າງຕົວແບບ, ພ້ອມທັງປະລິມານທີ່ໃຫຍ່ກວ່າສຳລັບການນຳໃຊ້ ແລະການຜະລິດເຄືອຂ່າຍ CATV. ຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາສໍາລັບລາຄາສະເພາະໃນປະລິມານທີ່ທ່ານຕ້ອງການ.

ຖາມ: ຂ້ອຍສາມາດໄດ້ຮັບຄວາມຍາວຄື່ນ, ພະລັງງານ, ຫຼືການຕັ້ງຄ່າຕົວເຊື່ອມຕໍ່ແບບກຳນົດເອງໄດ້ບໍ?

A: ແມ່ນແລ້ວ, ພວກເຮົາສະເຫນີທາງເລືອກການປັບແຕ່ງທີ່ສົມບູນແບບລວມທັງ ITU grid wavelength (CH18–CH64), ລະດັບພະລັງງານຜົນຜະລິດທີ່ກໍານົດເອງພາຍໃນ 6–20mW, ປະເພດເສັ້ນໄຍທາງເລືອກແລະຄວາມຍາວ, ປະເພດເຊື່ອມຕໍ່ທີ່ແຕກຕ່າງກັນ (FC/APC, SC/APC, LC, ແລະອື່ນໆ), ແລະການຕັ້ງຄ່າ pin ປັບແຕ່ງ (ປະເພດ 1 ຫຼື 2). ຕິດຕໍ່ພວກເຮົາກັບຄວາມຕ້ອງການສະເພາະຂອງທ່ານແລະທີມງານວິສະວະກໍາຂອງພວກເຮົາຈະທົບທວນຄວາມເປັນໄປໄດ້ແລະສະຫນອງການສະເຫນີລາຄາ.

ແຜ່ນຂໍ້ມູນ ແລະເອກະສານທົດສອບ

ແຜ່ນຂໍ້ມູນ

ໃບທົດສອບ

ເວລານໍາ

· ຫົວໜ່ວຍມາດຕະຖານ (ແບບໃນສະຕັອກ): 3-5 ມື້ເຮັດວຽກ

· ການຜະລິດມາດຕະຖານ: 2-3 ອາທິດ

· ການສັ່ງຊື້ປະລິມານ: ກະລຸນາຕິດຕໍ່ ພວກເຮົາ ສໍາລັບ ຕາຕະລາງການຜະລິດ

· ຄໍາສັ່ງທີ່ກໍາຫນົດເອງ: 3-4 ອາທິດ

· ການຂົນສົ່ງລະຫວ່າງປະເທດ: ~5 ມື້ເຮັດວຽກ (DHL/UPS/FedEx Express)

ບັນທຶກການດໍາເນີນງານ ແລະການຈັດການ

· Laser diodes ແມ່ນອຸປະກອນທີ່ລະອຽດອ່ອນ electrostatic discharge (ESD) — ສະເຫມີໃຊ້ການປ້ອງກັນ ESD ທີ່ເຫມາະສົມໃນເວລາຈັບ.

· ຫຼີກເວັ້ນການສໍາຜັດກັບໃບໜ້າເສັ້ນໄຍ ແລະອົງປະກອບທາງແສງດ້ວຍນິ້ວມືເປົ່າເພື່ອປ້ອງກັນການປົນເປື້ອນ

· ເກັບຮັກສາອຸປະກອນທີ່ບໍ່ໄດ້ໃຊ້ຢູ່ໃນບັນຈຸພັນທີ່ປອດໄພ ESD ຢູ່ທີ່ອຸນຫະພູມການເກັບຮັກສາທີ່ແນະນໍາ (-40°C ຫາ +85°C)

· ຢ່າເກີນລະດັບສູງສຸດຢ່າງແທ້ຈິງທີ່ລະບຸໄວ້ໃນແຜ່ນຂໍ້ມູນ

· ໃຊ້ໄດເວີເລເຊີໄດໂອດດ້ວຍການຈຳກັດປັດຈຸບັນ ແລະການປ້ອງກັນແຮງດັນເກີນ

· ເປີດໃຊ້ການສະຖຽນລະພາບຂອງອຸນຫະພູມ TEC ກ່ອນທີ່ຈະໃຊ້ກະແສໄຟເລເຊີໄດຣຟ໌ເພື່ອປະສິດທິພາບສູງສຸດແລະຄວາມໜ້າເຊື່ອຖື

· ຫຼີກເວັ້ນການງໍຂອງເສັ້ນໄຍຫຼາຍເກີນໄປເພື່ອປ້ອງກັນຄວາມເສຍຫາຍຂອງເສັ້ນໄຍ

· ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍເຄື່ອງມືທໍາຄວາມສະອາດທີ່ເຫມາະສົມກ່ອນທີ່ຈະປະສົມພັນເພື່ອປ້ອງກັນຄວາມເສຍຫາຍແລະການສູນເສຍການແຊກ

· ການ​ປະ​ຕິ​ບັດ​ງານ​ເລ​ເຊີ​ທີ່​ຢູ່​ຂ້າງ​ເທິງ​ລະ​ດັບ​ອຸນ​ຫະ​ພູມ​ປະ​ຈຸ​ບັນ ຫຼື​ພາຍ​ນອກ​ອາດ​ຈະ​ຫຼຸດ​ຜ່ອນ​ອາ​ຍຸ​ການ​ແລະ​ເຮັດ​ໃຫ້​ເກີດ​ຄວາມ​ເສຍ​ຫາຍ​ຖາ​ວອນ
