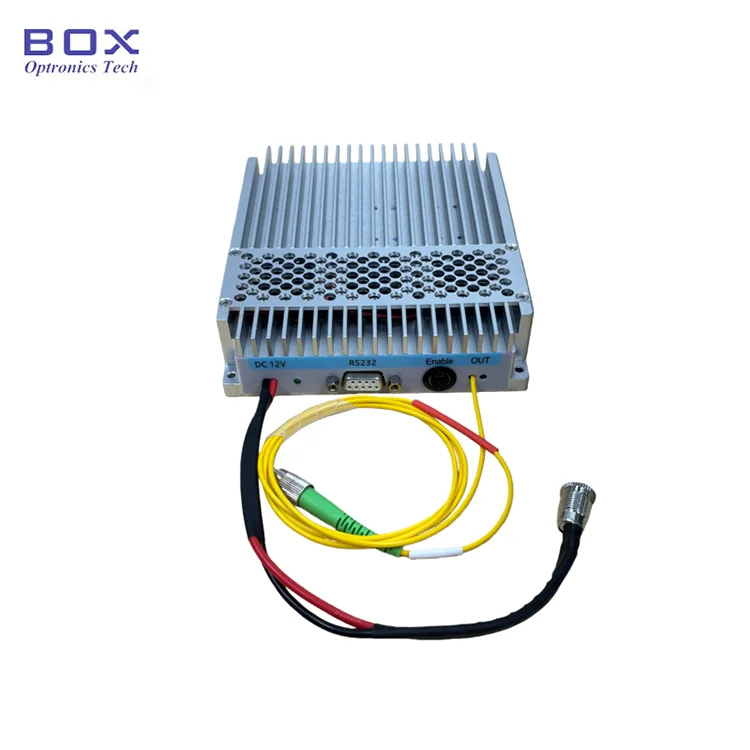

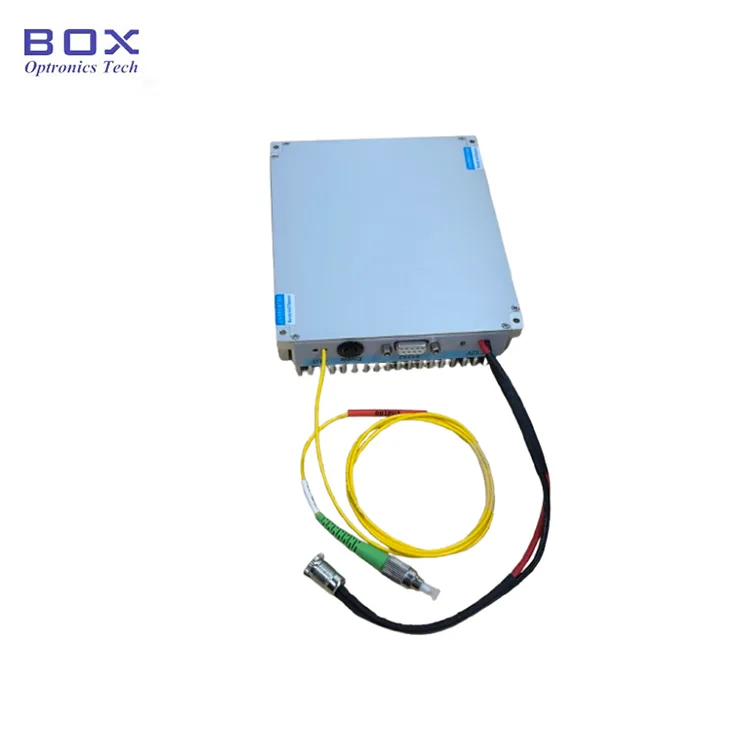

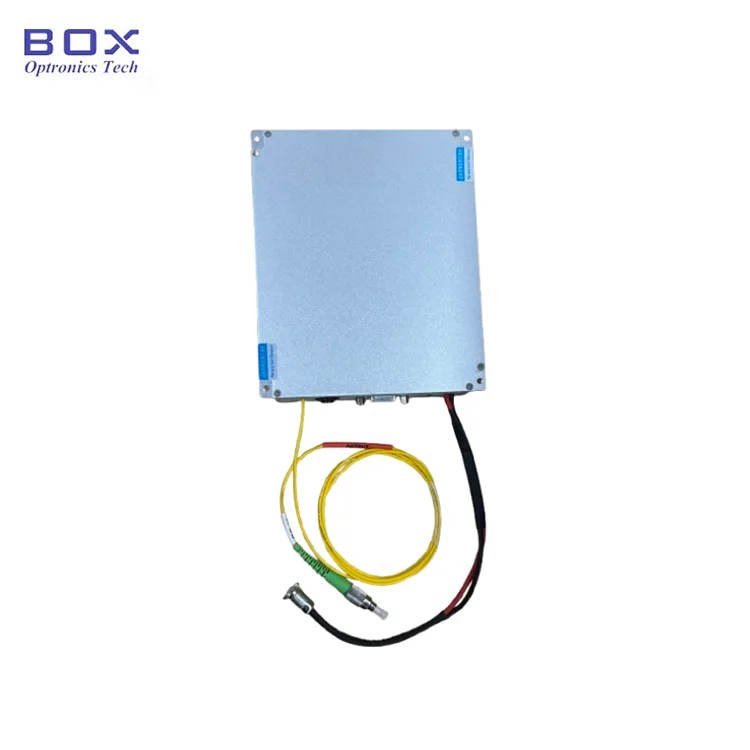

1550nm 1W Fiber Coupled Laser

1550nm 1W Fiber Coupled Laser ນີ້ໃຊ້ເລເຊີແກ່ນ DFB, ສົມທົບກັບໂມດູນເສັ້ນທາງ optical ທີ່ມີພະລັງງານສູງ, ເພື່ອບັນລຸຜົນຜະລິດເລເຊີທີ່ມີພະລັງງານສູງທີ່ມີຄວາມຍາວຄື້ນດຽວ. ຄວາມທົນທານຂອງຄວາມຍາວຄື້ນແມ່ນ +/-0.5nm. ໂໝດດຽວ ຫຼື ຂົ້ວ-ຮັກສາເສັ້ນໃຍແສງ. ພະລັງງານຜົນຜະລິດສູງແລະພະລັງງານສາມາດປັບໄດ້. Box Optronics ຮອງຮັບການປັບແຕ່ງຕາມຄວາມຕ້ອງການ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ສາລະບານ

1. ການນໍາສະເໜີເລເຊີ 1550nm 1W Fiber Coupled Laser

2. ຂໍ້ມູນຈໍາເພາະຂອງຜະລິດຕະພັນ

3. ຄຸນສົມບັດ

4. ຄໍາຮ້ອງສະຫມັກ

5. ລາຍລະອຽດຜະລິດຕະພັນ

6. ຂໍ້ມູນການສັ່ງຊື້

7. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ

8. ເງື່ອນໄຂຂອງ quote ແລະການຈ່າຍເງິນ

9. ຄູ່ມືການດໍາເນີນງານ

10. ບັນທຶກການດໍາເນີນງານ ແລະບໍາລຸງຮັກສາ

11. ການຮັບປະກັນຄຸນນະພາບ ແລະ ການບໍລິການຫຼັງການຂາຍ

ການແນະນໍາຜະລິດຕະພັນ-1550nm 1W Fiber Coupled Laser

Laser Coupled Fiber 1550nm 1550nm ໃຊ້ເລເຊີແກ່ນ DFB ສົມທົບກັບໂມດູນ optical ທີ່ມີພະລັງງານສູງເພື່ອບັນລຸຜົນອອກເລເຊີທີ່ມີພະລັງງານສູງເປັນຄື້ນດຽວ. ມັນມີລັກສະນະຄວາມຖືກຕ້ອງຂອງຄວາມຍາວຄື້ນສູງແລະອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງສູງ. ທາງເລືອກປະກອບມີຮູບແບບດຽວຫຼືເສັ້ນໄຍຮັກສາ polarization; ຫນ່ວຍບໍລິການສະຫນອງພະລັງງານຜົນຜະລິດສູງທີ່ມີປະຈຸບັນທີ່ສາມາດປັບໄດ້, ການປ່ອຍແສງທັນທີທັນໃດເມື່ອພະລັງງານຂຶ້ນ, ແລະການດໍາເນີນງານທີ່ເປັນມິດກັບຜູ້ໃຊ້, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການນໍາໃຊ້ຫ້ອງທົດລອງໂດຍນັກຄົ້ນຄວ້າ.

Product Specifications-1550nm 1W Fiber Coupled Laser

ພາລາມິເຕີ	ໜ່ວຍ	ຄຸນຄ່າ						ບັນທຶກ
ຊ່ວງຄວາມຍາວຂອງຄື້ນ	ນມ	1550
ຄວາມຖືກຕ້ອງຂອງຄວາມຍາວຄື້ນ	ນມ	±0.5
ຄວາມກວ້າງເສັ້ນສະເປກ	ນມ	≤0.1
ອັດຕາສ່ວນການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ (SMSR)	dB	≥50
ຮູບແບບການເຮັດວຽກ	-	CW
ພະລັງງານຜົນຜະລິດ	dBm	30	33	37	40	41	43	1~20W
ລະດັບລະບຽບການພະລັງງານ	-	10%~100%
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານແສງ	dB	≤±0.02 (15ນາທີ); ≤± 0.05 (8 ຊົ່ວໂມງ)						≤±0.5%; ≤±1.2%
ສະຖານະ Polarization	-	ສຸ່ມ			Linear polarization
ອັດຕາສ່ວນການສູນພັນ Polarization (PER)	dB	-			≥23
ເສັ້ນໄຍ Pigtail & ປະເພດຕົວເຊື່ອມຕໍ່	-	SMF-28			PM1550			FC/APC
ການໂຕ້ຕອບການສື່ສານ	-	ໜ້າຈໍສຳຜັດ/DB9 Female (RS232)						Benchtop
		DB9 ຍິງ (RS232)						ໂມດູນ
ການສະຫນອງພະລັງງານ	-	AC 100~240V, <150W						Benchtop
		DC 12V, <60W						ໂມດູນ
ຂະໜາດ	ມມ	30~33dBm: 255(W)×322(D)×115(H)						B2
		37~43dBm: 376(W)×340(D)×112(H)						B3
		30~33dBm: 150(W)×125(D)×21.5(H)						M21
		30~33dBm: 150(W)×125(D)×31.5(H)						M31
		37~40dBm: 139(W)×235(D)×70(H)						M70
ອຸນຫະພູມປະຕິບັດການ	℃	-5 ~ +55
ຄວາມຊຸ່ມຊື່ນປະຕິບັດການ	-	0~70%

ຄຸນສົມບັດຂອງຜະລິດຕະພັນ-1550nm 1W Fiber Coupled Laser

● ແກ່ນ DFB + ສະຖາປັດຕະຍະກຳຂັ້ນຕອນການຮັບພະລັງງານສູງ ດຸ່ນດ່ຽງເສັ້ນຄວາມກວ້າງ ແລະພະລັງງານ;

●ຄວາມຫມັ້ນຄົງຂອງພະລັງງານພິເສດສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວ;

●ທາງເລືອກເສັ້ນໄຍ SM ແລະ PM ສໍາລັບການເຊື່ອມໂຍງລະບົບທີ່ມີຄວາມຍືດຫຍຸ່ນ;

● Benchtop ແລະຊຸດໂມດູນສໍາລັບການລວມຫ້ອງທົດລອງແລະ OEM;

● ການປັບພະລັງງານຢ່າງຕໍ່ເນື່ອງ 10%–100%.

Product Applications-1550nm 1W Fiber Coupled Laser

● ການທົດສອບການສື່ສານ optical ສອດຄ່ອງແລະການຄົ້ນຄວ້າ;

● optics nonlinear ແລະການຜະລິດ supercontinuum;

● LiDAR ແຫຼ່ງແສງສະຫວ່າງ transmitter;

● ເຄື່ອງຂະຫຍາຍສຽງຂອງເສັ້ນໄຍ ແລະ ການເພີ່ມລັກສະນະ.

Product Details-1550nm 1W Fiber Coupled Laser

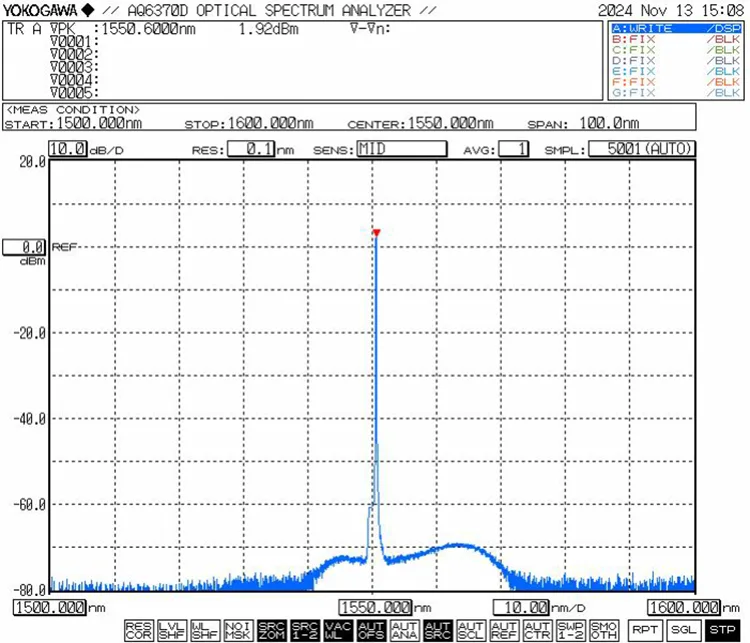

● ເສັ້ນໂຄ້ງລັກສະນະປົກກະຕິ: λ= 1550 nm, Linewidth ≤3MHz, Pavg= 20W

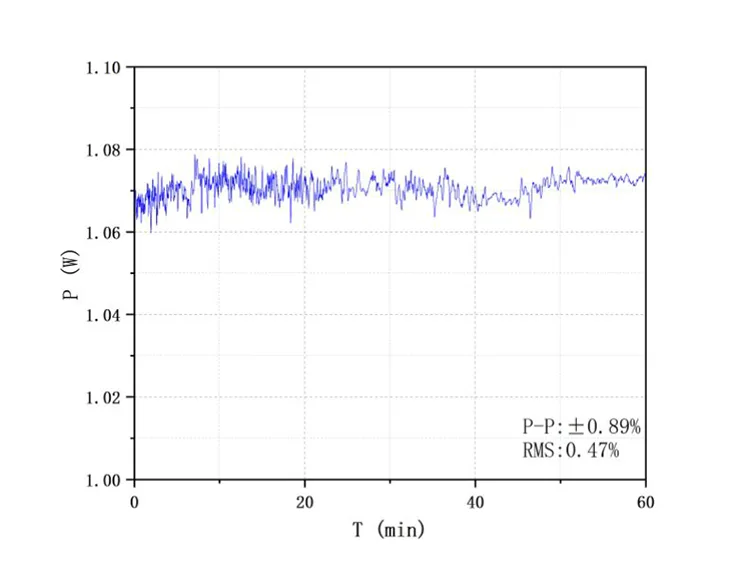

● ພະລັງງານແສງເລເຊີ ແລະຄວາມໝັ້ນຄົງຂອງພະລັງງານ (Power Stability Test@1W)

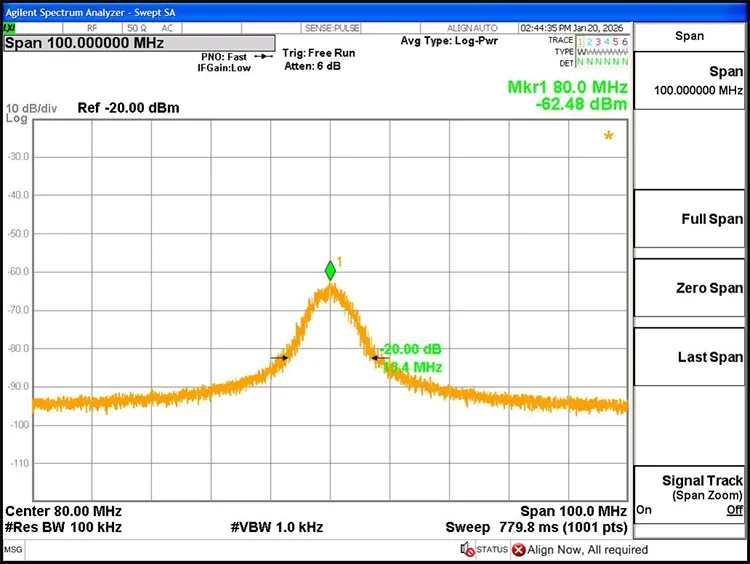

● Laser Linewidth@3dB: 0.67MHz

ຂໍ້ມູນການສັ່ງຊື້-1550nm 1W Fiber Coupled Laser

Fiber Laser

ຄວາມຍາວຄື້ນ

ພະລັງງານຜົນຜະລິດ

ປະເພດເສັ້ນໄຍ

ຂະໜາດ

HFL

-XXXX

-XX

-X

1550: 1550nm

1535-1565nm

30: 30dBm

33: 33dBm

37: 37dBm

40: 40 dBm

41: 41 dBm

43: 43dBm

SM: SMF-28e

PM: PM1550

M21: ໂມດູນ

M31: ໂມດູນ

M70: ໂມດູນ

B: Benchtop

ຕົວຢ່າງ: HFL-1550-30-PM-M31

(ຂໍ້ມູນການສັ່ງຊື້: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) ກຳລັງຜົນຜະລິດ, PM1550fiber, ຊຸດໂມດູນ).

ແຜ່ນຂໍ້ມູນ ແລະ Testsheet-1550nm 1W Fiber Coupled Laser

ແຜ່ນຂໍ້ມູນ

ໃບທົດສອບ

ເງື່ອນໄຂການອ້າງອີງແລະການຈ່າຍເງິນ -1550nm 1W Fiber Coupled Laser

● ເງື່ອນໄຂການສະເໜີລາຄາ

(1) EXW

(2) DAP

(3) ອື່ນໆ

● ເງື່ອນໄຂການຊໍາລະ

PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.

Operation Steps-1550nm 1W Fiber Coupled Laser

ຂັ້ນຕອນທີ1. ການຫຸ້ມຫໍ່: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສໍາເລັດ.

● ອຸປະກອນເສີມມາດຕະຖານ

	ອຸປະກອນເສີມ	ປະລິມານ
1	ແຫຼ່ງແສງ (ໂມດູນໂຮສ)	1
2	ສາຍຂໍ້ມູນ USB-RS485 DB9	1
3	ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ)	1
4	ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ	1

ຂັ້ນຕອນທີ2. ການສະຫນອງພະລັງງານ: ພອດພະລັງງານໃຊ້ການໂຕ້ຕອບມາດຕະຖານ DC5.5 × 2.1 ມມ. ໃຊ້ພຽງແຕ່ອະແດັບເຕີໄຟທີ່ກົງກັນກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດັບເຕີພະລັງງານທີ່ບໍ່ເໝາະສົມອາດເຮັດໃຫ້ແຫຼ່ງແສງເສຍຫາຍໄດ້. ສາຍໄຟຕົວເຊື່ອມຕໍ່ຮູບຊົງຕົວ U ສໍາລັບການເຊື່ອມຕໍ່ກັບການສະຫນອງພະລັງງານສະວິດແມ່ນສາມາດໃຊ້ໄດ້ຕາມການຮ້ອງຂໍໃນເວລາຊື້.

ຂັ້ນຕອນທີ3. ເຊື່ອມຕໍ່ເສັ້ນໄຍຜົນຜະລິດ: ເອົາຝາປິດຂີ້ຝຸ່ນອອກຈາກຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ, ກວດກາດ້ານໜ້າສຳລັບການປົນເປື້ອນ ຫຼືຄວາມເສຍຫາຍ, ແລະ ຮັບປະກັນຄວາມສະອາດກ່ອນທີ່ຈະເຊື່ອມຕໍ່ກັບອຸປະກອນໄຟເບີອື່ນ ຫຼື ອຸປະກອນທົດສອບ. ສໍາລັບແບບຈໍາລອງທີ່ມີພະລັງງານສູງ, ແນະນໍາການເຊື່ອມສານຟິວຊັນ.

Setp4. ເຊື່ອມຕໍ່ກັບຄອມພິວເຕີແມ່ຂ່າຍ: ໃຊ້ສາຍ USB-RS232 serialຂໍ້ມູນທີ່ມີຢູ່ໃນການເຊື່ອມຕໍ່ໂມດູນກັບຄອມພິວເຕີ. ຕິດຕັ້ງໄດເວີ serial ສະເພາະ (ສະໜອງໃຫ້ໂດຍ Box Optronics) ເພື່ອເປີດໃຊ້ການສື່ສານ. ຖ້າບໍ່ມີຄົນຂັບ, ຊອບແວແມ່ຂ່າຍບໍ່ສາມາດເຊື່ອມຕໍ່ກັບໂມດູນໄດ້.

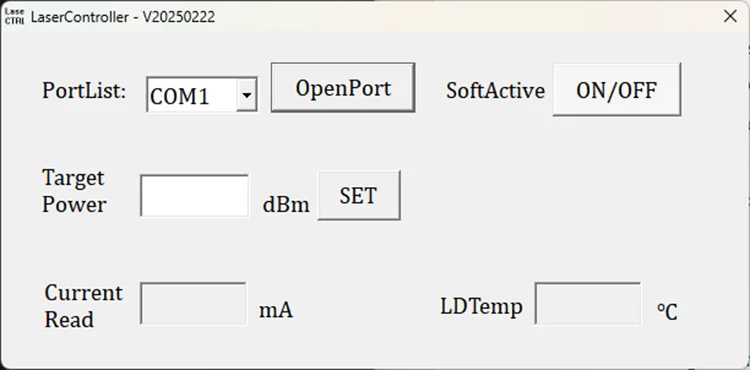

ຂັ້ນຕອນທີ 5. ຊອບແວຄວບຄຸມ: ຊອບແວເປັນເຈົ້າພາບອະນຸຍາດໃຫ້ປັບພະລັງງານການຜະລິດແລະການຄວບຄຸມຜົນຜະລິດ laser ຜ່ານປຸ່ມ "SoftActive" (ເບິ່ງແຜນວາດການໂຕ້ຕອບຂ້າງລຸ່ມນີ້). ຊອບແວສະແດງກໍານົດປັດຈຸບັນ pump, ພະລັງງານຜົນຜະລິດ, ແລະສະຖານະການຕິດຕາມອຸນຫະພູມ

ຂັ້ນຕອນທີ6. ຫຼັງຈາກການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ເສັ້ນໄຍ.

ບັນທຶກການເຮັດວຽກແລະການບໍາລຸງຮັກສາ-1550nm 1W Fiber Coupled Laser

● ຫຼີກເວັ້ນການສຽບ/ຖອດສາຍເຊື່ອມຕໍ່ເສັ້ນໄຍເລື້ອຍໆເພື່ອປ້ອງກັນການສະສົມຂອງຂີ້ຝຸ່ນ ແລະຄວາມເສຍຫາຍຂອງໃບໜ້າ.

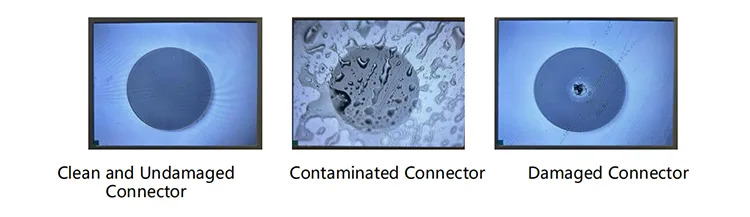

● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍການເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດສອບດ້ວຍເຄື່ອງກວດຈັບເສັ້ນໄຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່/ຕັດເສັ້ນໃຍທຸກຄັ້ງໂດຍບໍ່ມີພະລັງງານເພື່ອຫຼີກເວັ້ນການບາດແຜຂອງໃບໜ້າ. ຝາປິດຕົວເຊື່ອມຕໍ່ທີ່ບໍ່ໄດ້ໃຊ້ດ້ວຍຫມວກຂີ້ຝຸ່ນ.

●ກະລຸນາລະມັດລະວັງຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະການກັດກ່ອນ; ເກັບຢູ່ໃນສະຖານທີ່ແຫ້ງ.

● ເມື່ອໃຊ້ໄລຍະຍາວ, ວາງມັນໃສ່ບ່ອນລະບາຍຄວາມຮ້ອນ.

ການຮັບປະກັນຄຸນນະພາບແລະການບໍລິການຫລັງການຂາຍ-1550nm 1W Fiber Coupled Laser

● ໄລຍະເວລາຮັບປະກັນ:

ການສ້ອມແປງຫຼືປ່ຽນແທນການຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.

● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:

ໃນລະຫວ່າງໄລຍະເວລາການຮັບປະກັນຟຣີ, ການບໍລິການສ້ອມແປງຫຼືການທົດແທນໂດຍບໍ່ເສຍຄ່າຈະຖືກສະຫນອງສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຂອງຜະລິດຕະພັນ. ແນວໃດກໍ່ຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນກໍລະນີຕໍ່ໄປນີ້ພາຍໃນໄລຍະເວລາຮັບປະກັນ:

(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໄຈທາງທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼືອິດທິພົນສິ່ງແວດລ້ອມ.

(2) ເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດຳເນີນການທີ່ບໍ່ເໝາະສົມໂດຍຜູ້ໃຊ້.

(3) ຄວາມເສຍຫາຍທາງຮ່າງກາຍທີ່ເຫັນໄດ້ຊັດເຈນທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.

(4) ການຖອດປະກອບ, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.

(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງ ຫຼື ບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.

(6) ຄວາມເສຍຫາຍ ຫຼືການສູນເສຍລະຫວ່າງການຂົນສົ່ງ.
