1. ການແນະນໍາຂອງ 1651nm DFB Fiber Coupled Laser Diode
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ

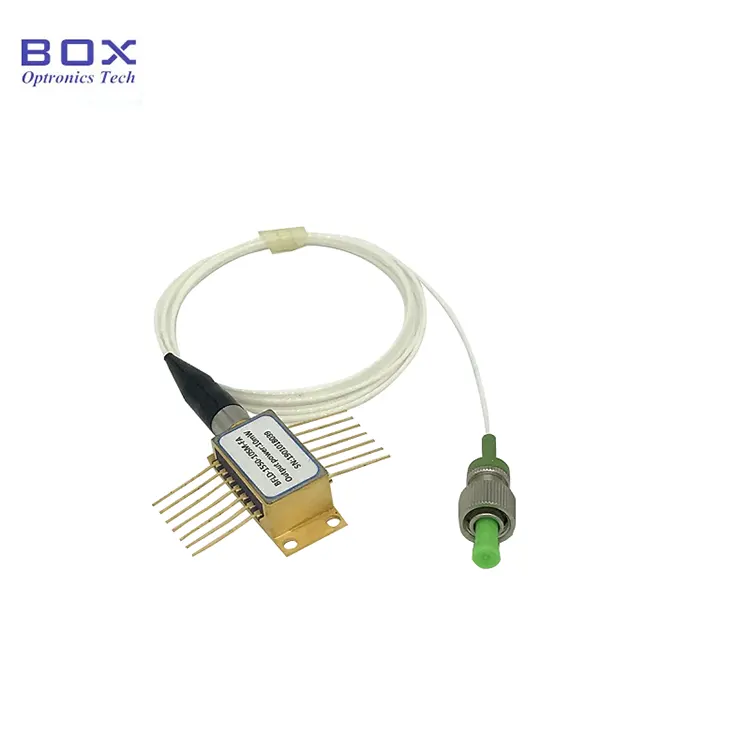

ນີ້ແມ່ນ 1651nm DFB fiber-coupled laser diode ກັບ a multi-quantum well DFB chip ແລະຊຸດ butterfly 14-pin. ມັນປະສົມປະສານ TEC ການຄວບຄຸມອຸນຫະພູມແລະ thermistor, ສະຫນັບສະຫນູນຮູບແບບດຽວ / Polarization ການຮັກສາ ຜົນຜະລິດເສັ້ນໄຍ, ມີພະລັງງານຜົນຜະລິດປົກກະຕິຂອງ 10mW ແລະໄລຍະກາງຄື້ນຂອງ 1651nm. ທີ່ເຫມາະສົມສໍາລັບການສື່ສານເສັ້ນໄຍ, ການຮັບຮູ້ເສັ້ນໄຍ, ເຄື່ອງມື optical, ແລະລະບົບແຫຼ່ງແສງສະຫວ່າງທີ່ອຸທິດຕົນ, ມັນງ່າຍທີ່ຈະປະຕິບັດງານແລະເຊື່ອຖືໄດ້ສູງ. ກະລຸນາຄວບຄຸມກະແສໄຟ, ແຮງດັນ, ແລະອຸນຫະພູມການເຊື່ອມຢ່າງເຂັ້ມງວດ, ໃຫ້ການປົກປ້ອງ ESD, ແລະຫຼີກເວັ້ນການເກີນລະດັບສູງສຸດຢ່າງແທ້ຈິງ.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
λC |
CW, 25 ℃ |
1650 |
1651 |
1652 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
PF |
— |
10 |
— |
— |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
25℃ |
— |
8 |
15 |
mA |
|
ປະຈຸບັນປະຕິບັດງານ |
IOP |
CW |
— |
— |
90 |
mA |
|
ແຮງດັນປະຕິບັດງານ |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
SMSR |
— |
35 |
40 |
— |
dB |
|
ການໂດດດ່ຽວ optical |
ISO |
25℃ |
35 |
— |
— |
dB |
|
ຄວາມກວ້າງແສງ (-3 dB) |
Δλ |
— |
— |
— |
10 |
MHz |
|
ການສູນພັນ Polarization ອັດຕາສ່ວນ |
ເອີ |
PM ເສັ້ນໄຍ |
18 |
— |
— |
dB |
|
ອຸນຫະພູມຄື້ນ. ຄ່າສໍາປະສິດ |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
ຕິດຕາມປັດຈຸບັນ |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD ກະແສມືດ |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-ຄ່າ |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● ສະຫນັບສະຫນູນ SMF-28e ຫຼື PMF-1550 ການເຊື່ອມໄຟເບີ, ຕົວເຊື່ອມຕໍ່ FC/APC;
● 14-pin ຊຸດຜີເສື້ອ;
● ໃນຕົວ thermistor, ແລະ TEC;
● ກວ້າງ ຊ່ວງອຸນຫະພູມປະຕິບັດການ.
● ໃຍແກ້ວນໍາແສງ ການສື່ສານ;
● ເຄື່ອງມື optical;
● CH4 ການວິເຄາະອາຍແກັສມີເທນ;
● ການຮັບຮູ້ໃຍແກ້ວນໍາແສງ.
● ການແຕ້ມຊຸດ&ຄຳນິຍາມ PIN-OUT(Unit:mm)-1651nm DFB Fiber Coupled Laser Diode

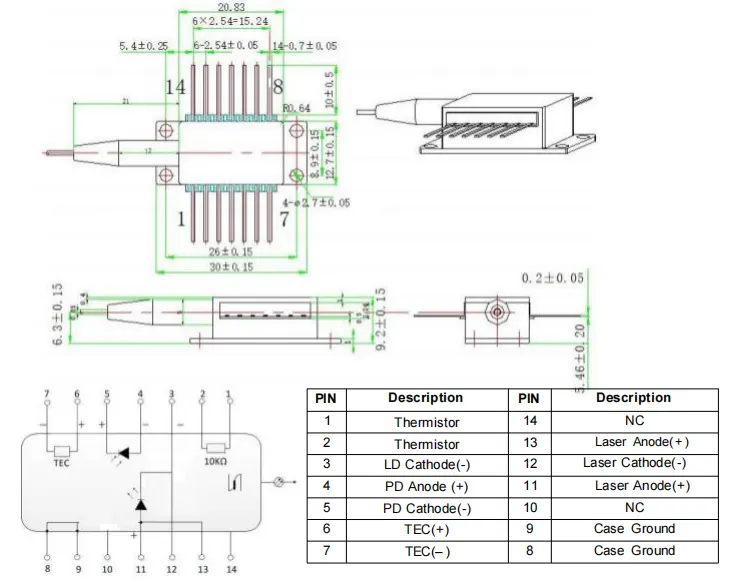

>>> ປະເພດ 1 pin-out

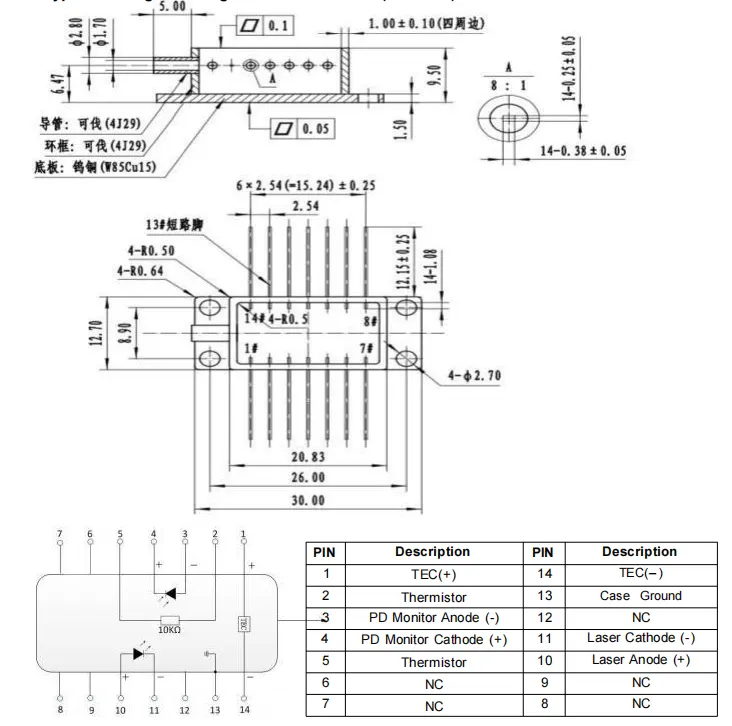

>>> ປະເພດ 2 pin-out

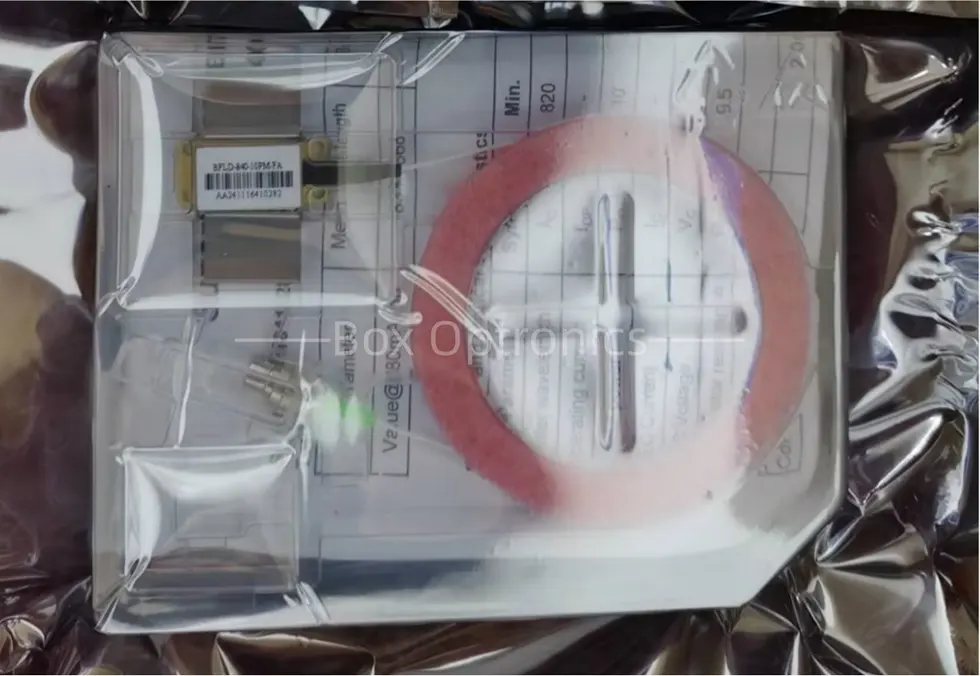

● ຕົວຢ່າງການຫຸ້ມຫໍ່
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
1651nm DFB Fiber Coupled Laser Diode |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
* ອຸປະກອນ Standalone; ບໍ່ມີໄດເວີໃນຕົວ (ທາງເລືອກໄດເວີພາຍນອກ).
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1651: 1651nm 1653: 1653.7nm 1392: 1392nm 760:760nm 1683: 1683nm ອື່ນໆ |
10:10mW ອື່ນໆ |
SM: ໂໝດດຽວ PM: ການຮັກສາ Polarization
|
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ປະເພດ 1 2: ປະເພດ 2 |
ຕົວຢ່າງ: BBLD-1651-10SM-FA2
(ຂໍ້ມູນການສັ່ງຊື້: 1651nm DFB Fiber Coupled Laser Diode, 14-pin butterfly ຊຸດ, ມີເສັ້ນໄຍ SM, ຕົວເຊື່ອມຕໍ່ FC/APC, type2 pin-out).
1. ເງື່ອນໄຂຂອງ quote ແລະການຈ່າຍເງິນ -1651nm DFB Fiber Coupled Laser Diode
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive; ດັ່ງນັ້ນ, ການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດ ມາດຕະການປ້ອງກັນຕ້ານ static ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຕ້ອງໄດ້ຮັບການລະມັດລະວັງເພື່ອປ້ອງກັນ ການສະຫນອງພະລັງງານເພີ່ມຂຶ້ນ, ເນື່ອງຈາກວ່າຄວາມລົ້ມເຫຼວທີ່ຈະເຮັດແນວນັ້ນອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບ ອຸປະກອນ (ເຊັ່ນ: ການຮັບປະກັນອຸປະກອນທີ່ເຫມາະສົມດິນແລະໃສ່ເຄື່ອງຕ້ານການສະຖິດ ສາຍແຂນ).
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນໃສ່ ຫຼືດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນ ມີອຸປະກອນເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ຖືກຍົກພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ ເກີນ 260 ° C, ແລະເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ໂດຍສະເພາະ ຕ້ອງເອົາໃຈໃສ່ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ໄດ້ ອຸປະກອນຕ້ອງຢູ່ໃນສະພາບທີ່ບໍ່ມີພະລັງງານ, ແລະທາດເຫຼັກ soldering ຕ້ອງໄດ້ຮັບການຮາກຖານຢ່າງຖືກຕ້ອງ.
● ກ່ອນທີ່ຈະເປີດເຄື່ອງປະກອບທັງໝົດ, ໃຫ້ເປີດໃຊ້ເຄື່ອງເຢັນກ່ອນ, ແລະ ຫຼັງຈາກນັ້ນ, ດໍາເນີນການດ້ວຍຂັ້ນຕອນການເພີ່ມກໍາລັງເພີ່ມຂຶ້ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ chip overheating ແລະ ເກີນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
