840nm Fiber Coupled SLD Broadband Light Source

Product Overview-840nm Fiber Coupled SLD Broadband Light Source

Box Optronics ຜະລິດ 840nm Fiber Coupled SLD Broadband Light Source, ອົງປະກອບ optical ທີ່ມີປະສິດຕິພາບສູງໂດຍອີງໃສ່ການປ່ອຍອາຍພິດ spontaneous ຂະຫຍາຍໃຫຍ່ຂື້ນ (ASE) ຈາກໂຄງສ້າງເຄື່ອງຂະຫຍາຍແສງ semiconductor, ໃຫ້ພະລັງງານ optical ສູງທີ່ມີແບນວິດກວ້າງແລະຄວາມສອດຄ່ອງຂອງ temporal ຕ່ໍາ.

ມັນສະຫນອງພະລັງງານຜົນຜະລິດສູງກວ່າ LEDs ໃນຂະນະທີ່ຮັກສາຄວາມກວ້າງກວ່າ diodes laser, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມສອດຄ່ອງຕ່ໍາແລະຄວາມສະຫວ່າງສູງ.

ປະກອບດ້ວຍພະລັງງານຜົນຜະລິດຕໍາ່ສຸດທີ່ 5mW, ແບນວິດ 3dB ປົກກະຕິ 10nm, ແລະຄວາມຫມັ້ນຄົງຂອງພະລັງງານທີ່ດີເລີດ (≤± 0.02dB ໄລຍະສັ້ນ, ≤± 0.05dB ໃນໄລຍະຍາວ), ແຫຼ່ງ SLD 840nm ນີ້ຖືກປັບປຸງໃຫ້ເຫມາະສົມສໍາລັບລະບົບການຮັບຮູ້ເສັ້ນໄຍແກ້ວນໍາແສງແລະຮູບພາບທີ່ຊັດເຈນ. ອຸປະກອນແມ່ນມີຢູ່ໃນຮູບແບບໂມດູນທີ່ຫນາແຫນ້ນ (70 × 90 × 18 ມມ) ສໍາລັບການເຊື່ອມໂຍງລະບົບແລະຮູບແບບ benchtop (195 × 220 × 120 ມມ) ສໍາລັບຫ້ອງທົດລອງແລະສະພາບແວດລ້ອມການທົດສອບ.

ມາພ້ອມກັບ pigtails ເສັ້ນໄຍ 780-HP ແລະຕົວເຊື່ອມຕໍ່ FC/APC ເປັນມາດຕະຖານ, ມີການໂຕ້ຕອບການສື່ສານທາງເລືອກ RS485 ສໍາລັບການຕິດຕາມແລະຄວບຄຸມ, ແຫຼ່ງແສງສະຫວ່າງ SLD ນີ້ສະຫນອງຄວາມຫລາກຫລາຍແລະຄວາມຫນ້າເຊື່ອຖືສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຫລາກຫລາຍ.

ຄຸນສົມບັດຫຼັກ-840nm Fiber Coupled SLD Broadband Light Source

● ພະລັງງານຜົນຜະລິດສູງ: ຕໍ່າສຸດ 5mW

● ແບນວິດກວ້າງ: 10nm ປົກກະຕິ (-3dB)

● ການສັ່ນສະເທືອນຂອງສະເປກຕຼາມຕໍ່າເພື່ອໃຫ້ສະເປກທຣັມສະອາດ

● ໂປຣໄຟລ Gaussian spectrum

● ສະຖຽນລະພາບພະລັງງານທີ່ດີເລີດ: ≤±0.02dB/15ນາທີໄລຍະສັ້ນ

● ຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ: ≤±0.05dB/8 ຊົ່ວໂມງ

● ເສັ້ນໄຍຜະສົມຜະສານຜົນຜະລິດທີ່ມີເສັ້ນໄຍ 780-HP

● ມາດຕະຖານຕົວເຊື່ອມຕໍ່ FC/APC, ມີທາງເລືອກອື່ນ

● ສອງຮູບແບບ: ໂມດູນ ແລະ Benchtop

●ການໂຕ້ຕອບການສື່ສານ RS485 ສໍາລັບການຕິດຕາມ

● ການ​ແກ້​ໄຂ​ລາ​ຄາ​ຖືກ​ຕ​່​ໍ​າ​ເມື່ອ​ທຽບ​ໃສ່​

● ຊ່ວງອຸນຫະພູມການເຮັດວຽກກວ້າງ: -5°C ຫາ +55°C

● ການອອກແບບແພັກເກັດທີ່ກະທັດຮັດ ແລະແຂງແຮງ

● ຮຸ່ນ benchtop ທາງເລືອກທີ່ມີການຄວບຄຸມຫນ້າຈໍສໍາຜັດ

Typical Applications-840nm Fiber Coupled SLD Broadband Light Source

● Fiber optic gyroscopes (FOG)

● ລະບົບ Optical coherence tomography (OCT).

● ການຖ່າຍຮູບທາງການແພດ ແລະ optics ຊີວະພາບ

● ລະບົບການຮັບຮູ້ໃຍແກ້ວນໍາແສງ

● interferometry ແສງສີຂາວ

● ການທົດສອບອົງປະກອບທາງ Optical ແລະລັກສະນະ

● ຫ້ອງທົດລອງຄົ້ນຄວ້າ ແລະ ພັດທະນາ

● Optical coherence domain reflectometry (OCDR)

ຂໍ້ມູນຈໍາເພາະທາງດ້ານເຕັກນິກ-840nm Fiber Coupled SLD Broadband Light Source

ຂໍ້ມູນຈໍາເພາະທາງ Optical (T=25°C)

ຂໍ້ມູນສະເພາະດ້ານກົນຈັກ ແລະສິ່ງແວດລ້ອມ

Product Details-840nm Fiber Coupled SLD Broadband Light Source

SLD ແມ່ນຫຍັງ?

A Superluminescent Diode (SLD) ແມ່ນແຫຼ່ງ optical broadband semiconductor ໂດຍອີງໃສ່ການປ່ອຍອາຍພິດ spontaneous ຂະຫຍາຍໃຫຍ່ຂື້ນ (ASE) ທີ່ມີການໄດ້ຮັບ optical ສູງໃນໂຄງສ້າງ waveguide laser-diode, ປະຕິບັດພາຍໃຕ້ເງື່ອນໄຂການຕອບໂຕ້ optical ສະກັດກັ້ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ laser oscillation.

ບໍ່ເຫມືອນກັບ diodes laser ທີ່ອີງໃສ່ການຢູ່ຕາມໂກນ resonant, SLDs ໃຊ້ການສະທ້ອນຕ່ໍາ (AR-coated) facets ແລະໂຄງສ້າງ waveguide ເປັນມຸມຫຼືອຽງເພື່ອສະກັດກັ້ນຄວາມຄິດເຫັນຂອງຢູ່ຕາມໂກນ, ເຮັດໃຫ້ການໄດ້ຮັບ optical ສູງໃນຂະນະທີ່ຫຼີກເວັ້ນການດໍາເນີນການ lasing.

ຄຸນລັກສະນະຫຼັກຂອງ SLDs:

• ກຳລັງຜົນຜະລິດແລະຄວາມສະຫວ່າງສູງກວ່າ LEDs ຢ່າງມີໄນສໍາຄັນ, ໃນຂະນະທີ່ຮັກສາຄວາມສອດຄ່ອງຂອງຊ່ວງເວລາຕໍ່າ.

• ການປ່ອຍອາຍພິດບຣອດແບນດ້ວຍຊອງສະເປກສະຕໍຣີ ASE ທີ່ລຽບ

• ຄວາມສອດຄ່ອງທາງເວລາຕໍ່າຫຼາຍ (ຄວາມຍາວປະສານກັນສັ້ນ), ເໝາະສຳລັບແອັບພລິເຄຊັນ interferometric ເຊັ່ນ OCT

• ໂດຍທົ່ວໄປແລ້ວໂຄງສ້າງຄື້ນທາງຂວາງແບບດ່ຽວເຮັດໃຫ້ການເຊື່ອມເສັ້ນໄຍຮູບແບບດຽວມີປະສິດທິພາບ

• ຮູບຊົງສະເປກໂດຍປົກກະຕິຖືກອອກແບບເປັນຮູບຊົງແບບ Gaussian ຫຼືຮູບຊົງຮາບພຽງທີ່ປັບແຕ່ງເອງຂຶ້ນກັບການອອກແບບ

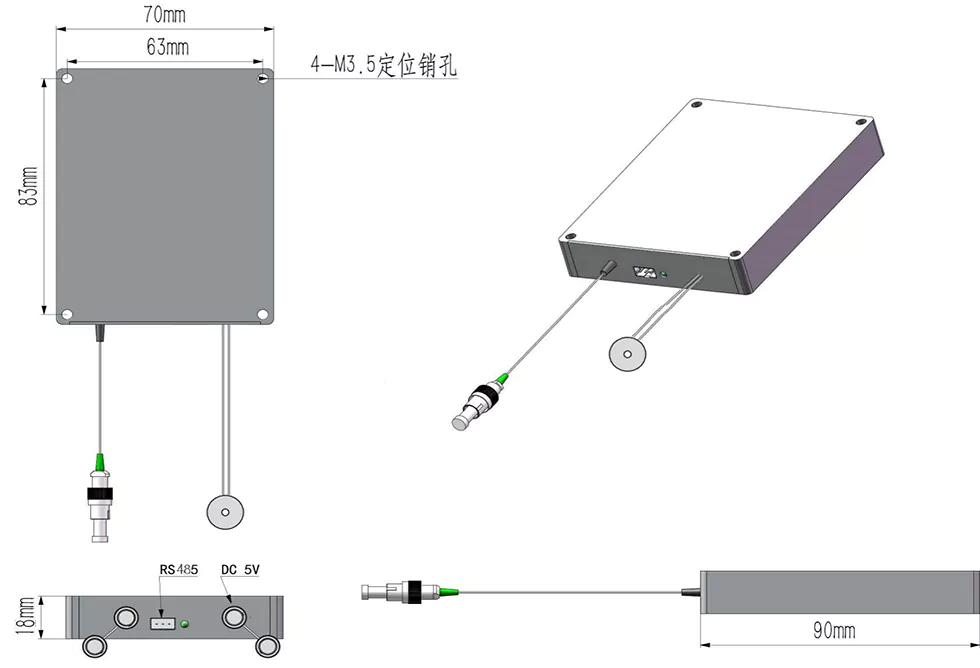

ຂະໜາດແພັກເກັດ

ແຫຼ່ງແສງສະຫວ່າງ 840nm SLD Broadband ແມ່ນມີຢູ່ໃນສອງຊຸດການຕັ້ງຄ່າ:

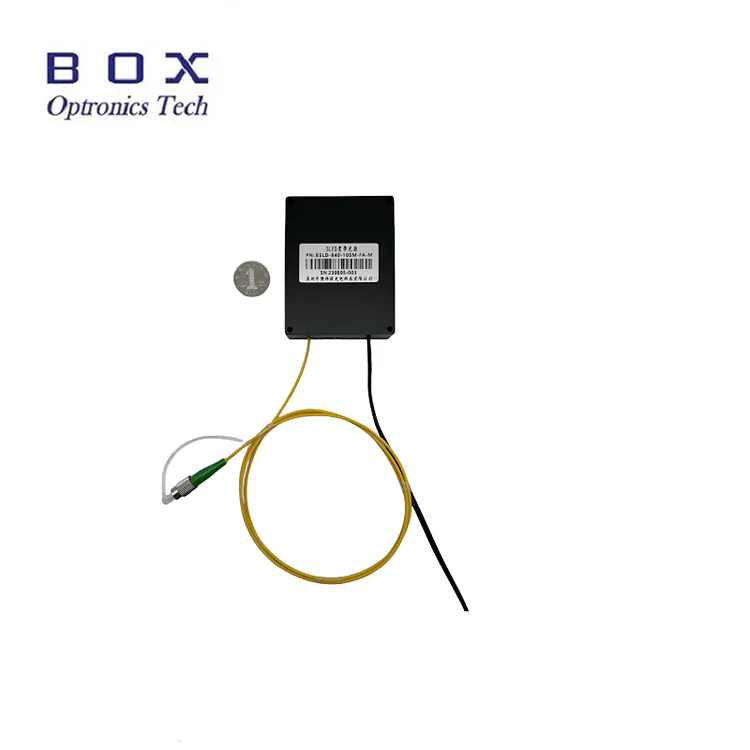

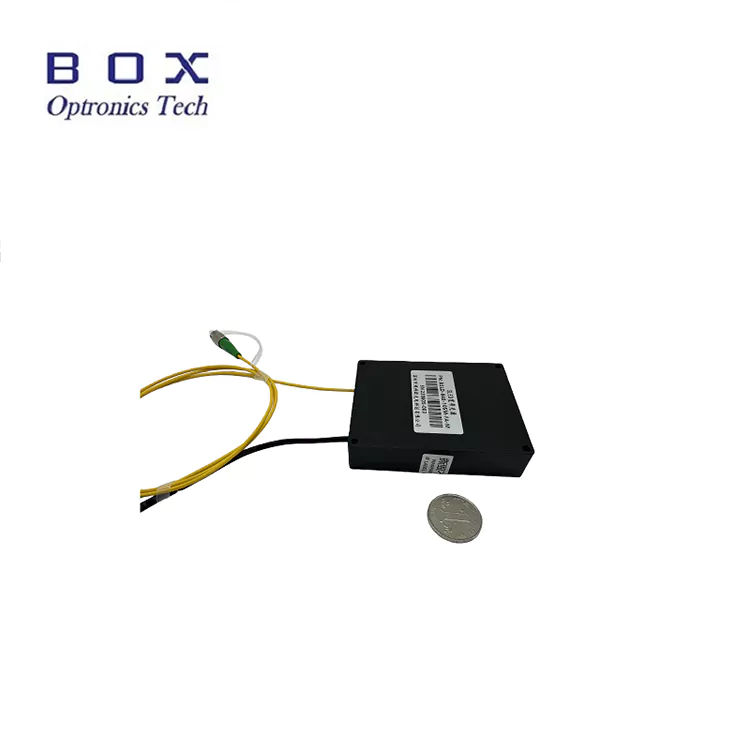

ລຸ້ນໂມດູນ (70×90×18mm):

• ການອອກແບບທີ່ກະທັດຮັດ, ຕໍ່າສຳລັບການລວມລະບົບ

• ຮູສຽບ 4-M3.5 ສໍາລັບການຕິດຕັ້ງທີ່ປອດໄພ

• ອິນພຸດໄຟ DC (5V ຫຼື 12V)

• ພອດການສື່ສານ RS485 (DB9 ເພດຍິງ)

• ຜົນຜະລິດຫາງຫາງຂອງເສັ້ນໄຍທີ່ມີຕົວເຊື່ອມຕໍ່ FC/APC

• ເໝາະສໍາລັບການຝັງຢູ່ໃນເຄື່ອງມື ແລະລະບົບຕ່າງໆ

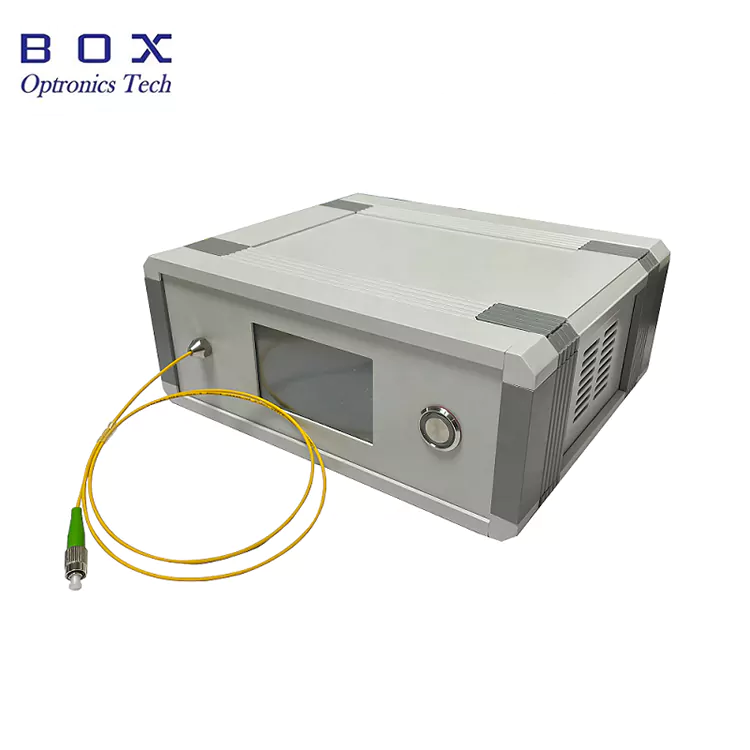

ລຸ້ນ Benchtop (195×220×120mm):

• ປັດໄຈແບບຟອມຂອງໂຕະສໍາລັບການນໍາໃຊ້ຫ້ອງທົດລອງ

• ໜ້າຈໍສຳຜັດໃນຕົວສຳລັບການຕິດຕາມສະຖານະ

• ອິນພຸດໄຟ AC (110-240V ທົ່ວໄປ)

• ພອດການສື່ສານ RS485 (DB9 ເພດຍິງ)

•  Fiber output ຢູ່ແຖບດ້ານໜ້າ

• ໃຊ້ງ່າຍ, ປະຕິບັດການສຽບ ແລະ ຫຼິ້ນ

• ເໝາະສຳລັບຫ້ອງທົດລອງ R&D ແລະສະພາບແວດລ້ອມການທົດສອບ

ການຄວບຄຸມແລະການຕິດຕາມ

ທັງສອງລຸ້ນໂມດູນແລະ benchtop ສະຫນັບສະຫນູນການໂຕ້ຕອບການສື່ສານ RS485 ສໍາລັບການຕິດຕາມແລະຄວບຄຸມ. ຮຸ່ນ benchtop ຍັງມີຫນ້າຈໍສໍາຜັດໃນຕົວສໍາລັບການດໍາເນີນງານໃນທ້ອງຖິ່ນ.

ຕົວກໍານົດການຕິດຕາມກວດກາແລະການຄວບຄຸມທີ່ມີຢູ່:

• ການຕິດຕາມພະລັງງານຜົນຜະລິດ

• ຂັບລົດການຕິດຕາມປັດຈຸບັນ

• ການຕິດຕາມອຸນຫະພູມ

• ການປັບພະລັງງານ (ທາງເລືອກ)

• ຊອບແວຄອມພິວເຕີໂຮສສຳລັບການຄວບຄຸມ PC (ທາງເລືອກ)

ເປັນຫຍັງຕ້ອງເລືອກ Box Optronics?

• ການຄວບຄຸມຄຸນນະພາບຢ່າງເຂັ້ມງວດດ້ວຍການທົດສອບ 100% ກ່ອນການຈັດສົ່ງ

• ລາຄາທີ່ແຂ່ງຂັນກັບຄວາມສາມາດໃນການຈັດສົ່ງຫຼາຍຄົງທີ່

• ຕົວເລືອກການປັບແຕ່ງແບບຍືດຫຍຸ່ນສຳລັບຄວາມຍາວຄື່ນ, ພະລັງງານ, ແບນວິດ, ເສັ້ນໄຍ ແລະຕົວເຊື່ອມຕໍ່

• ການຊ່ວຍເຫຼືອດ້ານເຕັກນິກ 7×24 ຊົ່ວໂມງ ແລະຕອບສະໜອງໄດ້ໄວ

• ການຂົນສົ່ງທົ່ວໂລກດ້ວຍ DHL, UPS, ແລະ FedEx ຈັດສົ່ງດ່ວນ

• ມີທັງໂມດູນ ແລະ ລຸ້ນ benchtop

• ຊອບແວແມ່ຂ່າຍທາງເລືອກສຳລັບການລວມເຂົ້າລະບົບ

• ການສະໜອງໄລຍະຍາວທີ່ເຊື່ອຖືໄດ້ສຳລັບປະລິມານການຜະລິດ

Spectral Performance-840nm Fiber Coupled SLD Broadband Light Source

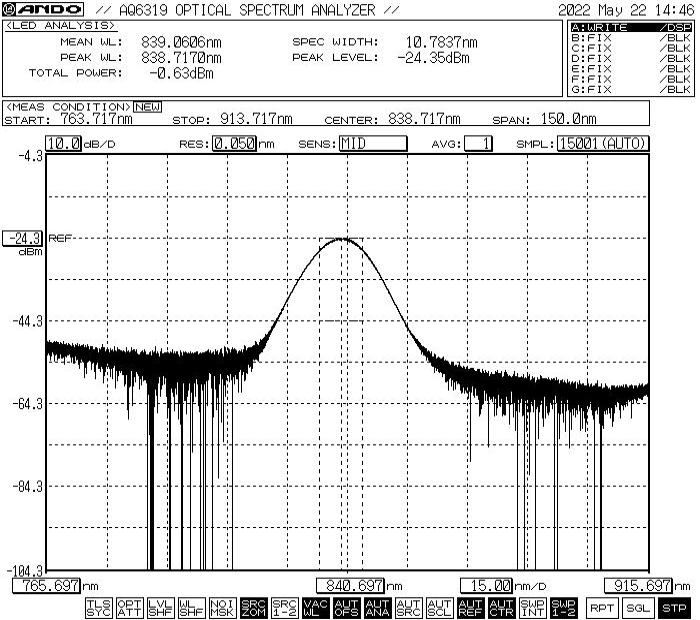

ສະເປກປົກກະຕິສະແດງໃຫ້ເຫັນຄວາມຍາວຄື້ນປະມານ 840nm ດ້ວຍແບນວິດປະມານ 10nm -3dB.

*ຫມາຍ​ເຫດ​: Spectrum ສະ​ແດງ​ໃຫ້​ເຫັນ​ແມ່ນ​ການ​ປະ​ຕິ​ບັດ​ປົກ​ກະ​ຕິ​. spectrum ຕົວຈິງອາດຈະແຕກຕ່າງກັນເລັກນ້ອຍຈາກຫນ່ວຍບໍລິການ. ຕິດຕໍ່ພວກເຮົາສໍາລັບຂໍ້ມູນ spectrum ສະເພາະຫຼືຄວາມຕ້ອງການ spectrum custom.

ຂໍ້ມູນການສັ່ງຊື້-840nm Fiber Coupled SLD Broadband Light Source

ນາມສະກຸນ

BSLD - XXX - XX - XX - X - (X)

ຕົວຢ່າງ: BSLD - 840 - 51 - SM - M

840nm SLD Broadband Light Source, 5mW output, 10nm bandwidth, 780-HP fiber, Module version, 5VDC power supply

ຕົວເລືອກການປັບແຕ່ງທີ່ມີຢູ່

• ຄວາມຍາວຄື້ນສູນກາງ: ມາດຕະຖານ 840nm, ຄວາມຍາວຄື້ນອື່ນໆສາມາດໃຊ້ໄດ້ຕາມການຮ້ອງຂໍ

• ກຳລັງຜົນຜະລິດ: ມາດຕະຖານ 5mW, ມີທາງເລືອກພະລັງງານສູງກວ່າ

• ແບນວິດສະເປກ: ມາດຕະຖານ 10nm, ມີທາງເລືອກແບນວິດອື່ນໆ

• ປະເພດເສັ້ນໃຍ: ມາດຕະຖານ 780-HP, ມີເສັ້ນໃຍພິເສດອື່ນໆ

• ຄວາມຍາວຂອງເສັ້ນໄຍ: 0.5m, 1m, 1.5m, 2m (ມີຄວາມຍາວແບບກຳນົດເອງ)

• ປະເພດ Pigtail: ທໍ່ວ່າງ 900μm, ທໍ່ວ່າງ 3.0mm

• ປະເພດຕົວເຊື່ອມຕໍ່: ມາດຕະຖານ FC/APC, FC/UPC, SC/APC, LC/APC, ຫຼືແບບກຳນົດເອງ

• ປະເພດແພັກເກດ: ໂມດູນ ຫຼື Benchtop

• ແຮງດັນການສະຫນອງພະລັງງານ: 5VDC, 12VDC (ໂມດູນ), 110-240VAC (benchtop)

• ຕົວແຍກແສງ: ມີທາງເລືອກຕົວແຍກໃນຕົວ

• ສ່ວນຕິດຕໍ່ສື່ສານ: ມາດຕະຖານ RS485, ມີສ່ວນຕິດຕໍ່ອື່ນໆ

• ຊອບແວຄອມພິວເຕີໂຮສ: ມີໃຫ້ສຳລັບການຕິດຕາມ ແລະຄວບຄຸມ

ສໍາລັບຄວາມຕ້ອງການທີ່ກໍາຫນົດເອງ, ກະລຸນາຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາກັບຂໍ້ກໍາຫນົດຂອງທ່ານ.

ແຜ່ນຂໍ້ມູນແລະບົດລາຍງານການທົດສອບ

ແຕ່ລະແຫຼ່ງແສງສະຫວ່າງ 840nm SLD broadband ຖືກສົ່ງກັບບົດລາຍງານການທົດສອບທີ່ສົມບູນແບບທີ່ບັນທຶກພາລາມິເຕີການປະຕິບັດການວັດແທກ. ເອ​ກະ​ສານ PDF ຂອງ​ເອ​ກະ​ສານ​ປະ​ກອບ​ດ້ວຍ​ຂໍ້​ມູນ​ລະ​ອຽດ​, ເສັ້ນ​ໂຄ້ງ​ການ​ປະ​ຕິ​ບັດ​, ແລະ​ຮູບ​ແຕ້ມ​ມິ​ຕິ​ລະ​ພາບ​.

• ບົດລາຍງານການທົດສອບສ່ວນບຸກຄົນລວມຢູ່ໃນແຕ່ລະຫນ່ວຍ

• ໝາຍເລກລຳດັບທີ່ສາມາດຕິດຕາມໄດ້ສຳລັບແຕ່ລະໜ່ວຍ

ແຜ່ນຂໍ້ມູນ

ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ

ເງື່ອນໄຂການອ້າງອີງ

• EXW (Ex Works): ແນະນຳຖ້າທ່ານມີບັນຊີ DHL/UPS/FedEx. ພວກເຮົາຈັດສົ່ງໂດຍໃຊ້ບັນຊີຂອງທ່ານ; ບໍ່ມີຄ່າຂົນສົ່ງແມ່ນຄິດຄ່າທໍານຽມໂດຍພວກເຮົາ.

• DAP (ຈັດສົ່ງຢູ່ສະຖານທີ່): ຖ້າທ່ານບໍ່ມີບັນຊີຜູ້ຈັດສົ່ງ, ພວກເຮົາສາມາດຈັດການຂົນສົ່ງດ້ວຍຄ່າຂົນສົ່ງລ່ວງໜ້າ.

• ເງື່ອນໄຂອື່ນໆ: ກະລຸນາຕິດຕໍ່ພວກເຮົາເພື່ອປຶກສາຫາລື.

ເງື່ອນໄຂການຈ່າຍເງິນ

• PayPal: ການຈ່າຍເງິນທີ່ໄວ ແລະປອດໄພສຳລັບຕົວຢ່າງ ແລະຄຳສັ່ງນ້ອຍໆ

• T/T (ໂອນທະນາຄານ): ວິທີການຊໍາລະເງິນມາດຕະຖານສໍາລັບຄໍາສັ່ງການຜະລິດປົກກະຕິ

• ການຮັບປະກັນການຄ້າ Alibaba: ປົກປ້ອງການສັ່ງຊື້ທີ່ປອດໄພສຳລັບທຸລະກຳອອນໄລນ໌ດ້ວຍການຄໍ້າປະກັນຜູ້ຊື້

• ບັດເຄຣດິດ: ຮັບຜ່ານ PayPal, Alibaba

• ເງື່ອນໄຂການຈ່າຍເງິນແບບຍືດຫຍຸ່ນ: ສາມາດຕໍ່ລອງໄດ້

ເວລານໍາ

• ການຜະລິດມາດຕະຖານ: ~10-15 ມື້ເຮັດວຽກ

• ການຕັ້ງຄ່າແບບກຳນົດເອງ: 15-20 ມື້ເຮັດວຽກ

• ການສັ່ງຊື້ປະລິມານ: ກະລຸນາຕິດຕໍ່ສໍາລັບຕາຕະລາງການຜະລິດ

• ການຂົນສົ່ງລະຫວ່າງປະເທດ: ~3-5 ມື້ເຮັດວຽກ (DHL/UPS/FedEx express)

• ການບໍລິການແບບເລັ່ງດ່ວນ: ມີໃຫ້ຕາມການຮ້ອງຂໍ

ບັນທຶກການດໍາເນີນງານ ແລະການຈັດການ

ການຈັດການເສັ້ນໄຍ

• ຫຼີກລ້ຽງການງໍແຫຼມ ຫຼື ງໍທີ່ອາດເຮັດໃຫ້ເສັ້ນໄຍເສຍຫາຍ

• ຢ່າດຶງ ຫຼືບິດຫາງຜົມທີ່ມີເສັ້ນໄຍ

• ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍກ່ອນທີ່ຈະເຊື່ອມຕໍ່ໂດຍໃຊ້ເຄື່ອງມືທໍາຄວາມສະອາດທີ່ເຫມາະສົມ

• ໃຊ້ໝວກກັນຝຸ່ນສະເໝີເມື່ອບໍ່ໄດ້ໃຊ້ຕົວເຊື່ອມຕໍ່

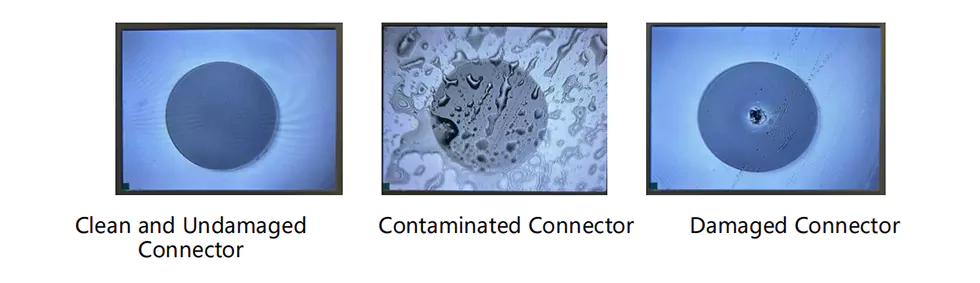

• ກວດເບິ່ງໃບໜ້າເສັ້ນໄຍ ເພື່ອຄວາມເສຍຫາຍກ່ອນການນຳໃຊ້

ການພິຈາລະນາພະລັງງານແລະການດໍາເນີນການ

• ຮັບປະກັນແຮງດັນການສະໜອງໄຟໃຫ້ເໝາະສົມກ່ອນທີ່ຈະເຊື່ອມຕໍ່

• ຢ່າໃຫ້ແຮງດັນກະແສໄຟຟ້າ ຫຼືພະລັງງານເກີນສູງສຸດ

• ໃຊ້ການລະບາຍຄວາມຮ້ອນທີ່ເໝາະສົມເພື່ອເຮັດວຽກຢ່າງຕໍ່ເນື່ອງ

• ປິດໄຟກ່ອນທີ່ຈະເຊື່ອມຕໍ່/ຕັດການເຊື່ອມຕໍ່ເສັ້ນໄຍ

• ຢ່າເບິ່ງໂດຍກົງໃສ່ຜົນຜະລິດເສັ້ນໄຍເມື່ອເປີດເຄື່ອງ
