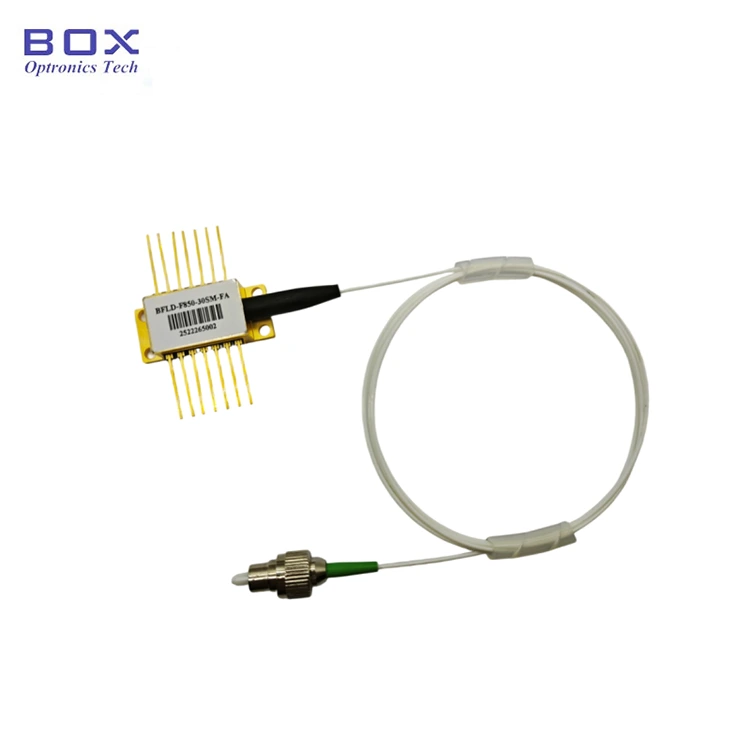

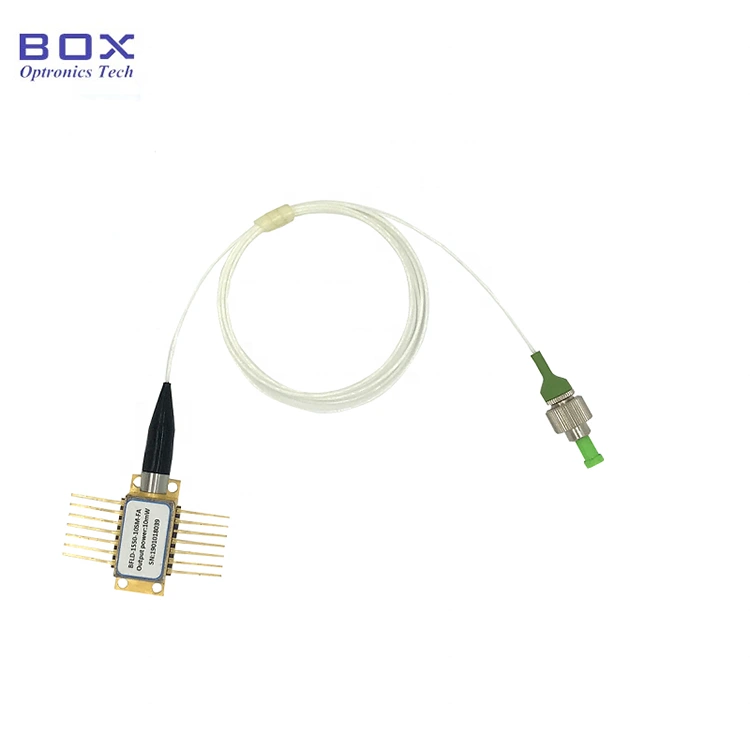

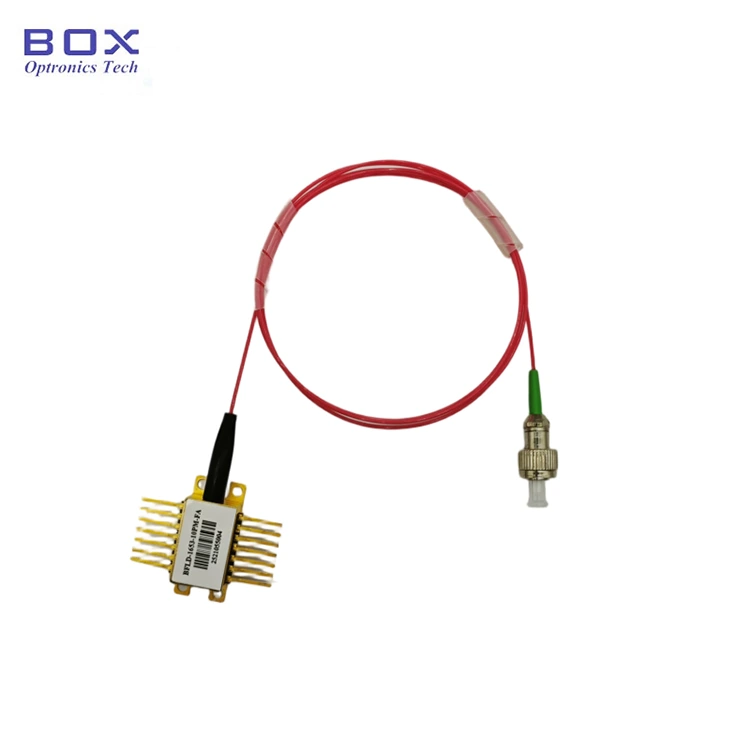

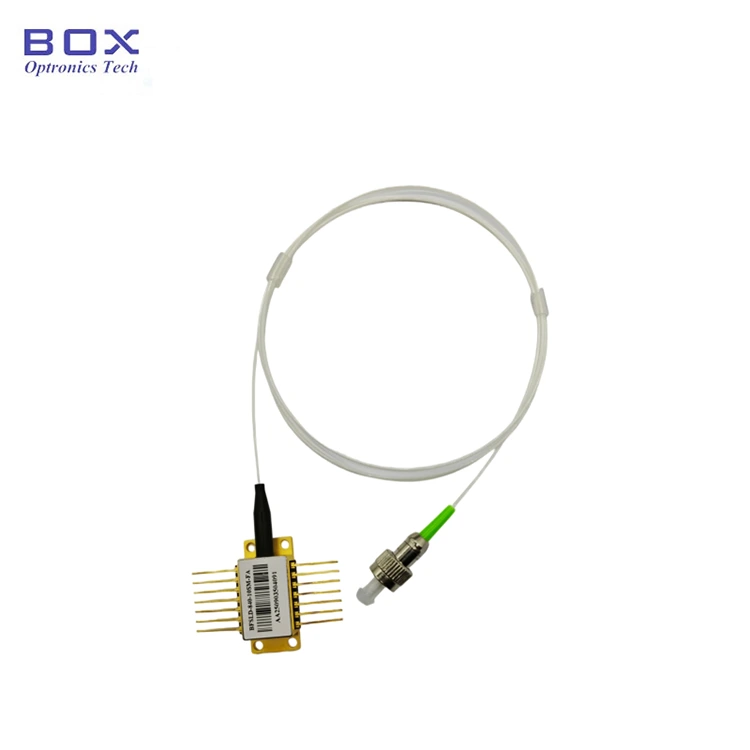

DWDM 14PIN Butterfly Analog Laser ສໍາລັບ CATV

Box Optronics ໃຫ້ DWDM 14PIN Butterfly Analog Laser ສໍາລັບ CATVs. ມັນມາດຕະຖານ ITU Grid wavelengths ຈາກຊ່ອງ 28-64. ຄວາມທົນທານຂອງຄວາມຍາວຄື້ນແມ່ນ +/-0.5nm. ດ້ວຍຄວາມຊໍານານຫຼາຍປີໃນອຸປະກອນ optoelectronic, ພວກເຮົາສະຫນອງລູກຄ້າທົ່ວໂລກດ້ວຍການຈັດສົ່ງຈໍານວນຫລາຍທີ່ຫມັ້ນຄົງໂດຍຜ່ານເຕັກໂນໂລຢີທີ່ແກ່, ສະຫນັບສະຫນູນຄໍາຮ້ອງສະຫມັກຕ່າງໆໃນການອອກອາກາດ CATV ແລະເຄືອຂ່າຍທີ່ມີເສັ້ນໄຍຈໍາກັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ສາລະບານ

1. ການແນະນໍາຂອງ DWDM 14PIN Butterfly Analog Laser ສໍາລັບ CATV

2. ຂໍ້ມູນຈໍາເພາະ

3. ຄຸນສົມບັດຜະລິດຕະພັນ

4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

5. ລາຍລະອຽດຜະລິດຕະພັນ

6. ຂໍ້ມູນການສັ່ງຊື້

7. ແຜ່ນຂໍ້ມູນແລະໃບທົດສອບ

8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ

9. ເວລານໍາ

10. ບັນທຶກການດໍາເນີນງານ

11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ

ແນະນຳຜະລິດຕະພັນ

DWDM 14PIN Butterfly Analog Laser ສໍາລັບ CATV ຖືກອອກແບບ ດ້ວຍຊິບອະນາລັອກຂັ້ນສູງ, ຕົວແຍກ optical, ແລະພະລັງງານຜົນຜະລິດ 10mW. ຫຸ້ມຫໍ່ ດ້ວຍເຄື່ອງເຮັດຄວາມເຢັນທີ່ມີຄວາມຮ້ອນໃນຕົວ (TEC) ແລະຕິດຕາມ photodiode, ມັນສະຫນອງ linearity ທີ່ດີເລີດ, ການບິດເບືອນຕ່ໍາ, ແລະສະຖຽນລະພາບ wavelength ດີກວ່າໃນທົ່ວ ຕາຂ່າຍ DWDM. ຖ້າ pins ຕ້ອງການ soldering, ອຸນຫະພູມ soldering ຕ້ອງ ບໍ່ເກີນ 260 ° C, ແລະເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ.

ຜະລິດຕະພັນ ຂໍ້ມູນຈໍາເພາະ

ພາລາມິເຕີ	ສັນຍາລັກ	ສະພາບ	ຕ່ຳສຸດ	ພິມ.	ສູງສຸດ.	ໜ່ວຍ
ຄວາມຍາວຄື້ນປະຕິບັດງານ	λ	ຕາຂ່າຍ ITU	ເບິ່ງ ITU Grid ໝາຍເລກຊ່ອງ			ນມ
ພະລັງງານຜົນຜະລິດ optical	PF	-	6	-	20	mW
ເກນປັດຈຸບັນ	ໄອທີ	25℃	-	-	20	mA
ປະຈຸບັນປະຕິບັດງານ	IOP	-	-	-	120	mA
ແຮງດັນປະຕິບັດງານ	VOP	25℃	-	-	2.5	V
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ	SMSR	-	30	-	-	dB
ການສູນເສຍຜົນຕອບແທນ optical	ORL	-	40	-	-	dB
ການໂດດດ່ຽວ optical	ISO	25℃	30	-	-	dB
ການສູນພັນ Polarization ອັດຕາສ່ວນ	ເອີ	PM ເສັ້ນໄຍ	18	-	-	dB
MPD ກະແສມືດ	ID	IOP=0mA, VRM=5V	-	-	0.2	μA
MPD ປະຈຸບັນທີ່ກ່ຽວຂ້ອງກັບ ພະລັງງານຜົນຜະລິດ	-	VRM=5V	10	-	200	mA/W
ແຮງດັນ TEC	VTEC	-	-2.5	-	3.8	V
ແບນວິດ	BW	-	-	2.5	-	GHz
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ	RTH	25℃	9.5	10	10.5	kΩ
Thermistor B-ຄ່າ	β	25℃/80℃	-	3950	-	K
ອັດຕາສ່ວນຜູ້ໃຫ້ບໍລິການຕໍ່ສຽງລົບກວນ	CNR	-	55	-	-	dB
Composite ລໍາດັບທີສອງ	CSO	-	-	-	-55	dBm
ປະສົມສາມຕີ	-	-	-	-	-64	dBc

ຄຸນສົມບັດຜະລິດຕະພັນ

● ປະເພດເສັ້ນໄຍສາມາດເປັນ SMF-28e ຫຼື PMF-1550;

● ພະລັງງານຜົນຜະລິດ 10mW ຫຼືປັບແຕ່ງ;

● 14-pin ຊຸດ BTF ກັບ TEC ແລະ Monitor PD.

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

● ການສື່ສານໃຍແກ້ວນໍາແສງ;

● ລະບົບ DWDM;

● ລະບົບສາຍສົ່ງ CATV;

● ອຸປະກອນທົດສອບຫ້ອງທົດລອງ.

ລາຍລະອຽດຜະລິດຕະພັນ

● ໝາຍເລກຊ່ອງ ITU Grid

ຊ່ອງ	ຄວາມຍາວຄື້ນ (nm)	ຊ່ອງ	ຄວາມຍາວຄື້ນ (nm)	ຊ່ອງ	ຄວາມຍາວຄື້ນ (nm)
64	1526.44	47	1539.77	30	1553.33
63	1527.22	46	1540.56	29	1554.13
62	1527.99	45	1541.35	28	1554.94
61	1528.77	44	1542.14	27	1555.75
60	1529.55	43	1542.94	26	1556.56
59	1530.33	42	1543.73	25	1557.36
58	1531.12	41	1544.53	24	1557.17
57	1531.90	40	1545.32	23	1558.98
56	1532.68	39	1546.12	22	1559.79
55	1533.47	38	1546.92	21	1560.61
54	1534.25	37	1547.72	20	1561.42
53	1535.04	36	1548.51	19	1562.23
52	1535.82	35	1549.32	18	1563.05
51	1536.61	34	1550.12	-	-
50	1537.40	33	1550.92	-	-
49	1538.19	32	1551.72	-	-
48	1538.98	31	1552.52	-	-

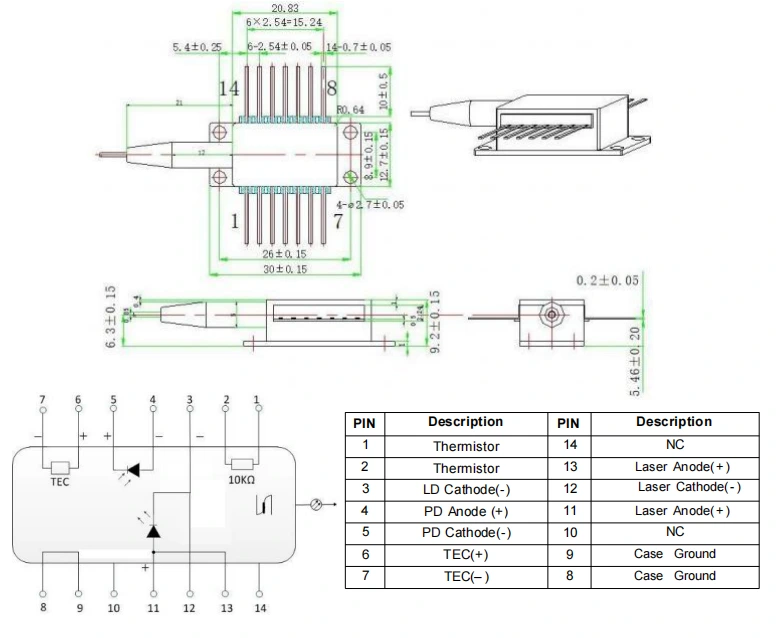

● ປະເພດ 1 Package Drawing&PIN-OUT Definition(Unit:mm):DWDM 14PIN Butterfly Analog Laser ສໍາລັບ CATV

DWDM 14PIN Butterfly Analog Laser for CATV

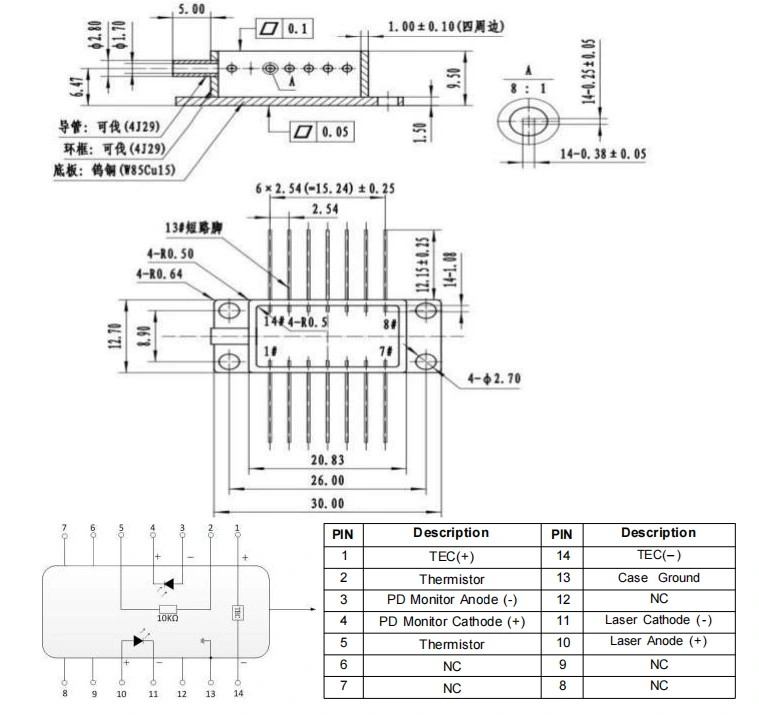

● ປະເພດ 2 Package Drawing&PIN-OUT Definition(Unit:mm)-DWDM 14PIN Butterfly Analog Laser ສໍາລັບ CATV

DWDM 14PIN Butterfly Analog Laser for CATV

ການສັ່ງຊື້ ຂໍ້ມູນ

ຊື່

ຄວາມຍາວຄື້ນ

ພະລັງງານຜົນຜະລິດ

ປະເພດເສັ້ນໄຍ

ຕົວເຊື່ອມຕໍ່

PIN-OUT

BFLD

-CHXX

-XX

DWDM

CH34: 1550.12nm

CH59:1530.33nm

CHXX:DWDM

10:10mW

ປັບແຕ່ງ

SM :ໂສດ

ນ : Polarization

ການຮັກສາ

FA: FC/APC

SA: SC/APC

ອື່ນໆ

NULL: ປະເພດ 1

2: ປະເພດ 2

ຕົວຢ່າງ: BBLD-CH56-10SM-FA

(ຂໍ້ມູນການສັ່ງຊື້: DWDM 14PIN Butterfly Analog Laser ສໍາລັບ CATV, CH56: 1532.68nm, ພະລັງງານຜົນຜະລິດ 10mW, ເສັ້ນໄຍ SM, ເຊື່ອມຕໍ່ FC/APC, type1 pin-out).

ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com

ເອກະສານຂໍ້ມູນ ແລະ ໃບທົດສອບ

ແຜ່ນຂໍ້ມູນ

ໃບທົດສອບ

ເງື່ອນໄຂຂອງ quote ແລະ ການຈ່າຍເງິນ

● ເງື່ອນໄຂການສະເໜີລາຄາ

(1) EXW:

ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.

(2) DAP:

ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.

(3) ອື່ນໆ

● ເງື່ອນໄຂການຊໍາລະ

PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.

ເວລານໍາ

ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)

ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.

ບັນທຶກການດໍາເນີນງານ

● ການປົກປ້ອງ ESD: ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive. ສະນັ້ນ, ຕ້ອງມີມາດຕະການປ້ອງກັນສະຖິດຢ່າງເຄັ່ງຄັດ ຈະຖືກປະຕິບັດຕາມໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຄວນລະມັດລະວັງເພື່ອປ້ອງກັນການເກີດກະແສໄຟຟ້າ, ເນື່ອງຈາກການລົ້ມເຫຼວ ອາດຈະສົ່ງຜົນໃຫ້ອຸປະກອນເສຍຫາຍຖາວອນ (ເຊັ່ນ: ຮັບປະກັນອຸປະກອນທີ່ເຫມາະສົມ ພື້ນດິນແລະໃສ່ສາຍ wrist ຕ້ານ static).

● Pin Soldering Requirements: ຖ້າ pins ຈໍາເປັນຕ້ອງໄດ້ soldered, ອຸນຫະພູມ soldering ຈະຕ້ອງບໍ່ເກີນ 260 ° C, ແລະ ເວລາ soldering ຕ້ອງບໍ່ເກີນ 10 ວິນາທີ. ເອົາໃຈໃສ່ໂດຍສະເພາະກັບ ດັ່ງຕໍ່ໄປນີ້: ໃນລະຫວ່າງການຂະບວນການ soldering, ອຸປະກອນຈະຕ້ອງຢູ່ໃນ unpowered ລັດ, ແລະທາດເຫຼັກ soldering ຕ້ອງໄດ້ຮັບການຮາກຖານຢ່າງຖືກຕ້ອງ.

● ນຳໃຊ້ກະແສໄຟຟ້າ: ໃນລະຫວ່າງການເປີດເຄື່ອງ ຂະບວນການ, ຢ່າໃຊ້ກະແສໄຟຟ້າສູງໂດຍກົງ, ເພາະວ່ານີ້ມີຄວາມສ່ຽງທີ່ຈະທໍາລາຍຊິບ. ແທນທີ່ຈະ, ພະລັງງານອຸປະກອນໃນລະດັບປະຈຸບັນໃກ້ກັບເກນຂອງຊິບ, ແລະຫຼັງຈາກນັ້ນຄ່ອຍໆເພີ່ມປະຈຸບັນໃນເທື່ອລະຫນ້ອຍຈົນກ່ວາທີ່ຕ້ອງການ ບັນລຸລະດັບ.

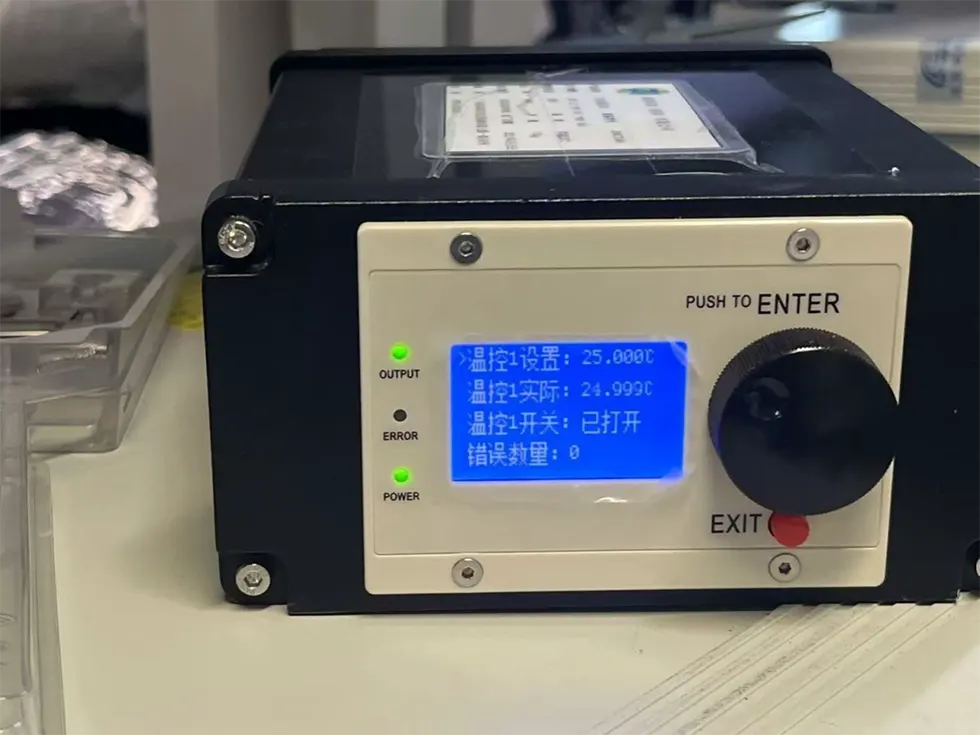

● TEC cooler: ກ່ອນທີ່ຈະເປີດເຄື່ອງປະກອບທັງໝົດ, ທໍາອິດກະຕຸ້ນ cooler, ແລະຫຼັງຈາກນັ້ນດໍາເນີນການກັບຂັ້ນຕອນການເພີ່ມພະລັງງານເພີ່ມຂຶ້ນ ປ້ອງກັນບໍ່ໃຫ້ chip overheating ແລະ overload.

DWDM 14PIN Butterfly Analog Laser for CATV

ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ

● ໄລຍະເວລາຮັບປະກັນ:

ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.

● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:

ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:

(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.

(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.

(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.

(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.

(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.

(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.

DWDM 14PIN Butterfly Analog Laser for CATV
