1. ການແນະນໍາຂອງ LAN-WDM 10mW Fiber Coupled Laser
2. ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຂໍ້ມູນການສັ່ງຊື້
7. ແຜ່ນຂໍ້ມູນ
8. ເງື່ອນໄຂການອ້າງສິດ ແລະການຈ່າຍເງິນ
9. ເວລານໍາ
10. ບັນທຶກການດໍາເນີນງານ
11. ການຮັບປະກັນຄຸນນະພາບແລະ ບໍລິການຫຼັງການຂາຍ

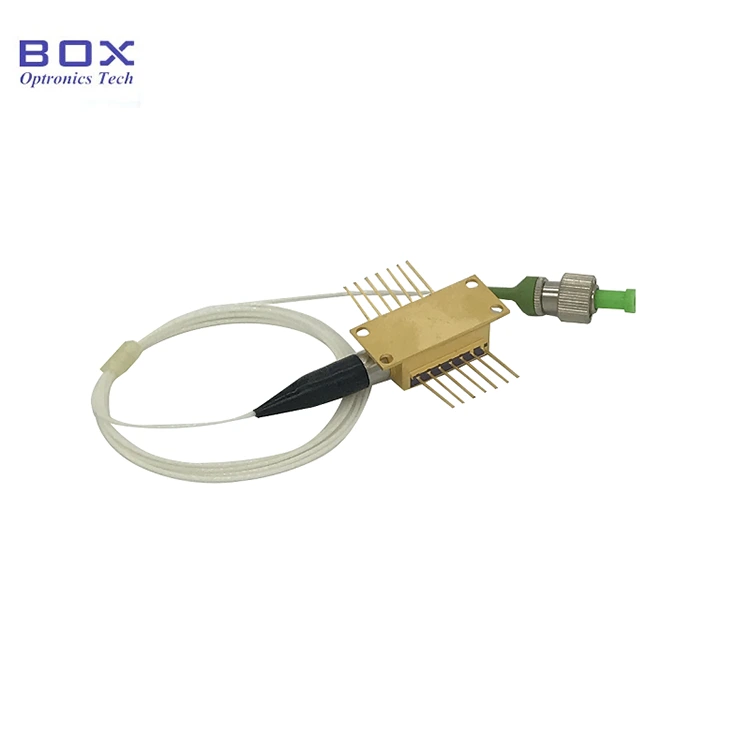

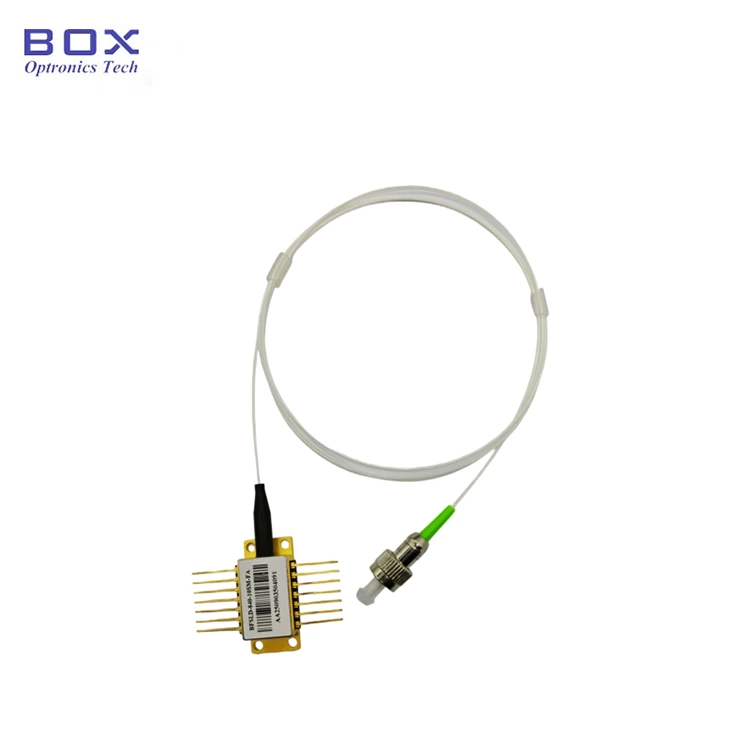

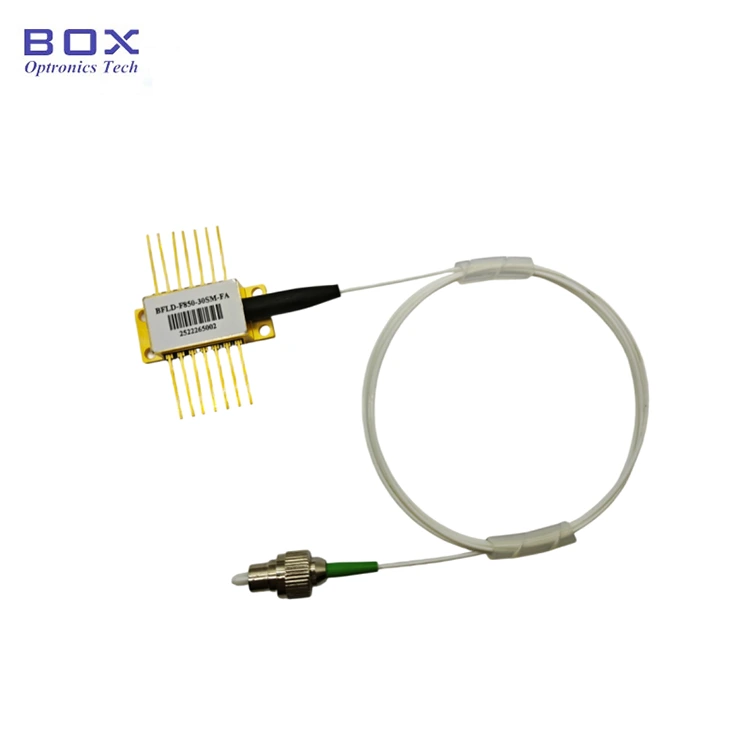

ນີ້ແມ່ນ LAN-WDM 10mW Fiber Coupled Laser ທີ່ມີ ຊຸດ butterfly 14-pin ມາດຕະຖານອຸດສາຫະກໍາທີ່ປະສົມປະສານ TEC ໃນຕົວ, optical isolator, ແລະ thermistor. ມັນມີພະລັງງານຜົນຜະລິດສູງເຖິງ 10mW, +/-1nm ຄວາມທົນທານຕໍ່ຄວາມຍາວຂອງຄື້ນ, ແລະກະແສໄຟຟ້າຕ່ໍາ. ມັນເຫມາະສົມສໍາລັບລະບົບ C/DWDM, ເຊັນເຊີໃຍແສງ, ແລະຄໍາຮ້ອງສະຫມັກແຫຼ່ງ laser.
|
ພາລາມິເຕີ |
ສັນຍາລັກ |
ສະພາບ |
ຕ່ຳສຸດ |
ພິມ. |
ສູງສຸດ. |
ໜ່ວຍ |
|
ຄວາມຍາວຄື່ນກາງ |
λc |
TL=15～35℃CW |
λc-1 |
λc |
λc+1 |
ນມ |
|
ພະລັງງານຜົນຜະລິດ optical |
ປ |
TL=15～35℃CW |
10 |
- |
- |
mW |
|
ເກນປັດຈຸບັນ |
ໄອທີ |
CW |
- |
9 |
13 |
mA |
|
LD Forward ປັດຈຸບັນ |
IF |
PF = ລະດັບພະລັງງານ |
- |
80 |
100 |
mA |
|
LD Forward ແຮງດັນ |
VF |
PF=ພະລັງງານທີ່ໄດ້ປະເມີນ |
- |
- |
1.5 |
V |
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
SMSR |
CW |
35 |
40 |
- |
dB |
|
ການໂດດດ່ຽວ optical |
- |
-10 < TC < +70 ℃ |
30 |
35 |
- |
dB |
|
ຕິດຕາມກວດກາຄວາມຮັບຜິດຊອບ |
IM/PF |
- |
- |
1 |
20 |
μA/mW |
|
ຕິດຕາມກວດກາຄວາມຮັບຜິດຊອບ ສະຖຽນລະພາບ |
- |
- |
- |
- |
20 |
% |
|
ຕິດຕາມກະແສມືດ |
ID |
VPD=5V |
- |
- |
50 |
ນ |
|
TEC ປະຈຸບັນ |
ໄອເຕັກ |
TL = 25℃, TC = 70℃ |
- |
0.6 |
2.0 |
A |
|
ແຮງດັນ TEC |
VTEC |
TL = 25℃, TC = 70℃ |
- |
1.3 |
3.5 |
V |
|
ການໃຊ້ພະລັງງານ TEC |
P |
TC = 75 ℃ |
- |
- |
5 |
W |
|
ຄວາມຕ້ານທານກັບເຄື່ອງເຮັດຄວາມຮ້ອນ |
RTH |
TC = 25 ℃ |
9.5 |
10 |
10.5 |
Kohm |
|
Thermistor B ຄົງທີ່ |
BTH |
TC = 25 ℃ |
- |
3900 |
- |
K |
|
ຄື້ນ. ອຸນຫະພູມ ຄ່າສໍາປະສິດ |
Δλ/ΔT |
0℃ |
- |
- |
0.09 |
nm/℃ |
|
ຄື້ນ. ຄ່າສໍາປະສິດປະຈຸບັນ |
Δλ/ΔΙ |
20℃ |
0.07 |
- |
0.12 |
nm/mA |
● Multiquantum ດີ (MQW)ການແຈກຢາຍຄໍາຕິຊົມ (DFB)ເລເຊີ
● ເສັ້ນໄຍ SM ຫຼື PM pigtail ເສັ້ນໄຍ;
● ພະລັງງານຜົນຜະລິດ 10mW;
● 14-pin ຊຸດ BTF ກັບ TEC, optical isolator, Thermistor, ແລະຕິດຕາມກວດກາ PD.
●
ລະບົບ C/DWDM;
● ແຫຼ່ງເລເຊີ
● ລະບົບ CATV;
● ເຊັນເຊີໃຍແສງ.
● ຈໍານວນຊ່ອງ ແລະຄວາມຍາວຄື້ນ
|
ຊ່ອງ No. |
λc(nm) |
ຊ່ອງ No. |
λc(nm) |
ຊ່ອງ No. |
λc(nm) |
|
LA01 |
1266.50 |
LA08 |
1296.50 |
LA15 |
1315.50 |
|
LA02 |
1271.50 |
LA09 |
1301.50 |
LA16 |
1320.50 |
|
LA03 |
1276.50 |
LA10 |
1304.58 |
LA17 |
1325.50 |
|
LA04 |
1281.50 |
LA11 |
1306.85 |
LA18 |
1330.50 |
|
LA05 |
1286.50 |
LA12 |
1309.14 |
LA19 |
1335.50 |
|
LA06 |
1286.66 |
LA13 |
1310.50 |
LA20 |
1340.50 |
|
LA07 |
1291.50 |
LA14 |
1311.43 |
LA21 |
1345.50 |

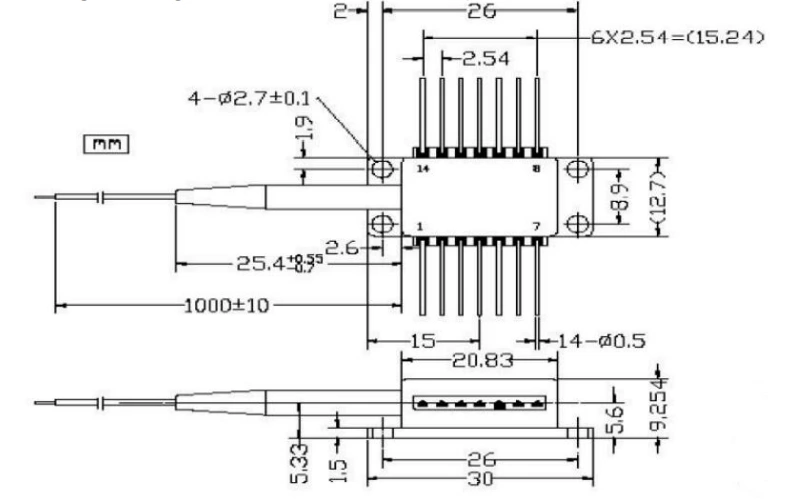

● ການແຕ້ມຊຸດ (ຫນ່ວຍ:mm):

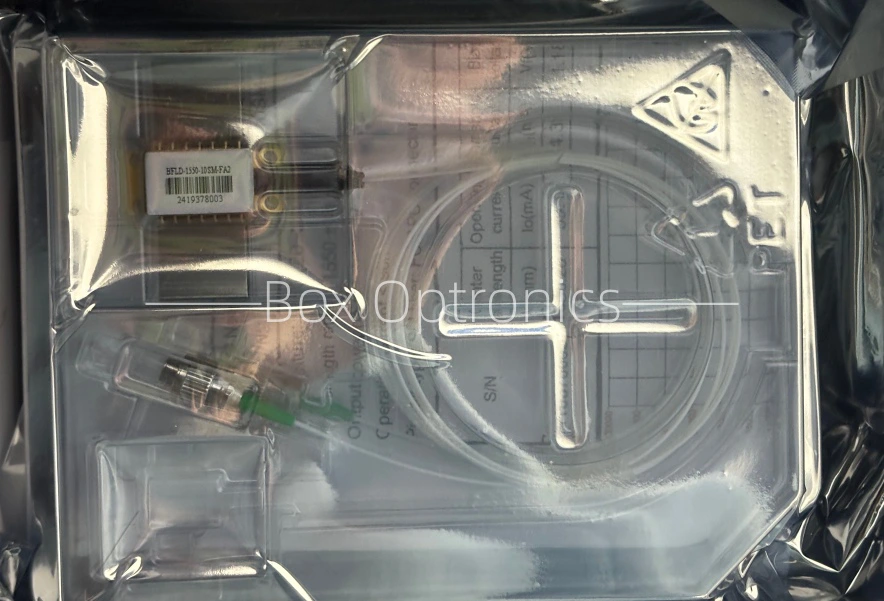

● ຕົວຢ່າງການຫຸ້ມຫໍ່
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
LAN-WDM 10mW Fiber Coupled Laser |
1 |
|
2 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
PIN-OUT |
|
BFLD |
-LAXX |
-XX |
XX |
-XX |
X |
|
ເລເຊີ DFB |
LA01:1266.50nm LA02: 1271.50nm |
10:10mW ປັບແຕ່ງ |
SM: ໂໝດດຽວ PM: ການຮັກສາ Polarization |
FA: FC/APC SA: SC/APC ອື່ນໆ |
NULL: ປະເພດ 1 2: ປະເພດ 2 |
ຕົວຢ່າງ: BBLD-LA13-10SM-FA
(ຂໍ້ມູນການສັ່ງຊື້: LAN-WDM 10mW Fiber Coupled Laser, 14-pin butterfly ຊຸດ, 1310.50nm, ພະລັງງານຜົນຜະລິດ 10mW, ມີເສັ້ນໄຍ SM, ຕົວເຊື່ອມຕໍ່ FC/APC, type1 pin-out).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ອຸປະກອນນີ້ແມ່ນ electrostatic-sensitive; ດັ່ງນັ້ນ, ການຍຶດຫມັ້ນຢ່າງເຂັ້ມງວດ ມາດຕະການປ້ອງກັນຕ້ານ static ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ແລະການນໍາໃຊ້. ນອກຈາກນັ້ນ, ຕ້ອງໄດ້ຮັບການລະມັດລະວັງເພື່ອປ້ອງກັນ ການສະຫນອງພະລັງງານເພີ່ມຂຶ້ນ, ເນື່ອງຈາກວ່າຄວາມລົ້ມເຫຼວທີ່ຈະເຮັດແນວນັ້ນອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບ ອຸປະກອນ (ເຊັ່ນ: ການຮັບປະກັນອຸປະກອນທີ່ເຫມາະສົມດິນແລະໃສ່ເຄື່ອງຕ້ານການສະຖິດ ສາຍແຂນ).
● ກວດສອບຄວາມຫມັ້ນຄົງຂອງວົງຈອນການເຮັດວຽກຂອງຜະລິດຕະພັນເພື່ອປ້ອງກັນ ຄວາມເສຍຫາຍທີ່ເກີດຈາກກະແສກໍາມະຈອນ.
●ເສັ້ນໃຍແກ້ວນໍາແສງມີຄວາມອ່ອນແອ; ຢ່າໃຊ້ເສັ້ນໄຍເພື່ອດຶງອຸປະກອນ. ເມື່ອສຽບ ຫຼືຖອດອຸປະກອນອອກຈາກເຕົ້າຮັບຂອງມັນ, ຢ່າໃຊ້ຄວາມກົດດັນໃສ່ ຫຼືດຶງແຂນເສື້ອຢູ່ດ້ານຫຼັງຂອງອຸປະກອນ. ສໍາລັບອຸປະກອນ ມີອຸປະກອນເຊື່ອມຕໍ່, ໃຫ້ແນ່ໃຈວ່າທັງອຸປະກອນແລະຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍ ຖືກຍົກພ້ອມໆກັນໃນລະຫວ່າງການຕິດຕັ້ງຫຼືການໂຍກຍ້າຍ.
● ເມື່ອໃຊ້ອຸປະກອນ, ຍຶດໝັ້ນກັບແຮງດັນຂອງການເຮັດວຽກ ແລະ ໄລຍະປັດຈຸບັນທີ່ລະບຸໄວ້ໃນແຜ່ນຂໍ້ມູນ. ຕົວກໍານົດການທີ່ສໍາຄັນ - ລວມທັງ Ith (Threshold Current), Iop max (ກະແສໄຟຟ້າສູງສຸດ), Vop max (ສູງສຸດ ແຮງດັນທີ່ເຮັດວຽກ), ແລະ λc (Center Wavelength)—ຄວນອ້າງອີງ ໂດຍສະເພາະໃນບົດລາຍງານການທົດສອບທີ່ສະຫນອງໃຫ້ໃນເວລາທີ່ການຂົນສົ່ງ. ຫມາຍເຫດ: ການດໍາເນີນງານ ເກີນລະດັບສູງສຸດຢ່າງແທ້ຈິງອາດຈະເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຖາວອນກັບອຸປະກອນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
