1. ການແນະນໍາຂອງ CWDM 1270-1650nm DFB Laser Source ທີ່ມີວົງຈອນໄດໃນຕົວ
2. ວິຊາການ ຂໍ້ມູນຈໍາເພາະ
3. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ
4. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
5. ລາຍລະອຽດຜະລິດຕະພັນ
6. ຄູ່ມືການດໍາເນີນງານທີ່ປອດໄພ
7. ຂໍ້ມູນການສັ່ງຊື້
8. ເອກະສານຂໍ້ມູນ ແລະ ເອກະສານທົດສອບ
9. ເງື່ອນໄຂຂອງ quote ແລະ ການຈ່າຍເງິນ
10. ເວລານໍາ
11. ບັນທຶກການດໍາເນີນງານ ແລະ ບໍາລຸງຮັກສາ
12. ການຮັບປະກັນຄຸນນະພາບ ແລະ ບໍລິການຫຼັງການຂາຍ
ນີ້ແມ່ນ CWDM 1270-1650nm DFB Laser Source ກັບ Built-in Drive Circuits ນຳໃຊ້ຊິບເລເຊີ DFB semiconductor, ທີ່ມີຜົນຜະລິດ ພະລັງງານເກີນ 10mW, ເສັ້ນໄຍ SM/PM, ແລະພະລັງງານທີ່ດີເລີດ & ສະຖຽນລະພາບ spectral. ມັນ ສະຫນັບສະຫນູນ benchtop ແລະການຕັ້ງຄ່າ modular ກັບການໂຕ້ຕອບການສື່ສານຫຼື ຊອບແວຕິດຕາມກວດກາສໍາລັບການລວມລະບົບ. ເຫມາະສໍາລັບ optics nonlinear ການຄົ້ນຄວ້າ, ການສູບເລເຊີເສັ້ນໄຍ, ແລະລະບົບການທົດສອບ optical. ຫຼີກລ້ຽງການສຽບເລື້ອຍໆ / unplugging ຂອງການເຊື່ອມຕໍ່ເສັ້ນໄຍເພື່ອປ້ອງກັນການສະສົມຂອງຂີ້ຝຸ່ນແລະ end-face ຄວາມເສຍຫາຍ.
|
ພາລາມິເຕີ |
ໜ່ວຍ |
ຄຸນຄ່າ |
ບັນທຶກ |
|
ຄວາມຍາວຄື້ນປະຕິບັດງານ |
ນມ |
CWDM, 1625, 1650 |
|
|
ພະລັງງານຜົນຜະລິດ |
mW |
10–100 |
|
|
ຄວາມກວ້າງເສັ້ນສະເປກ |
MHz |
3 |
ອື່ນໆ |
|
ການສະກັດກັ້ນຮູບແບບຂ້າງຄຽງ ອັດຕາສ່ວນ |
dB |
>30 |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະສັ້ນ 15 ນາທີ) |
dB |
≤±0.02 |
|
|
ຄວາມບໍ່ສະຖຽນລະພາບຂອງພະລັງງານ (ໄລຍະຍາວ 8 ຊົ່ວໂມງ) |
dB |
≤±0.05 |
|
|
ຕົວເຊື່ອມຕໍ່ |
- |
FC/APC |
|
|
ປະເພດເສັ້ນໄຍ |
- |
SMF-28/PM1550 |
|
|
ຂະໜາດ |
ມມ |
195(W)×220(D)×120(H) |
Benchtop |
|
150(W)×125(D)×20(H) |
ໂມດູນ |
||
|
ການສະຫນອງພະລັງງານ |
V |
AC 110~240V, <20W |
Benchtop |
|
DC 5V/4A, <15W |
ໂມດູນ |
||
|
ການກະຈາຍພະລັງງານ |
W |
≤ 60 |
|
|
ອຸນຫະພູມປະຕິບັດການ |
℃ |
-5 ~ +55 |
|
|
ອຸນຫະພູມການເກັບຮັກສາ |
℃ |
-40 ~ +85 |
|
● ພະລັງງານແລະ ສະຖຽນລະພາບ spectral;
● ພະລັງງານຜົນຜະລິດ ປັບໄດ້ 10 ~ 100%;
● ໂມດູນ / benchtop ທາງເລືອກ, ມີການຕິດຕາມກວດກາການສື່ສານສໍາລັບການງ່າຍ ການເຊື່ອມໂຍງ;
● ສະຫນັບສະຫນູນ ການປັບແຕ່ງເສັ້ນໄຍ SM/PM ເພື່ອໃຫ້ເຫມາະສົມກັບລະບົບ optical ຕ່າງໆ.
● ລະບົບສາຍສົ່ງ optical;
● ທໍ່ laser ເສັ້ນໄຍ;
● ການຄົ້ນຄວ້າ optics nonlinear.
● CWDM ຄວາມຍາວຄື້ນ 1270~1650nm, ຄວາມທົນທານ WL ແມ່ນ +/-3nm.
(ຫນຶ່ງຄື້ນຄວາມຍາວທຸກໆ 20nm ສາມາດໃຊ້ໄດ້.)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

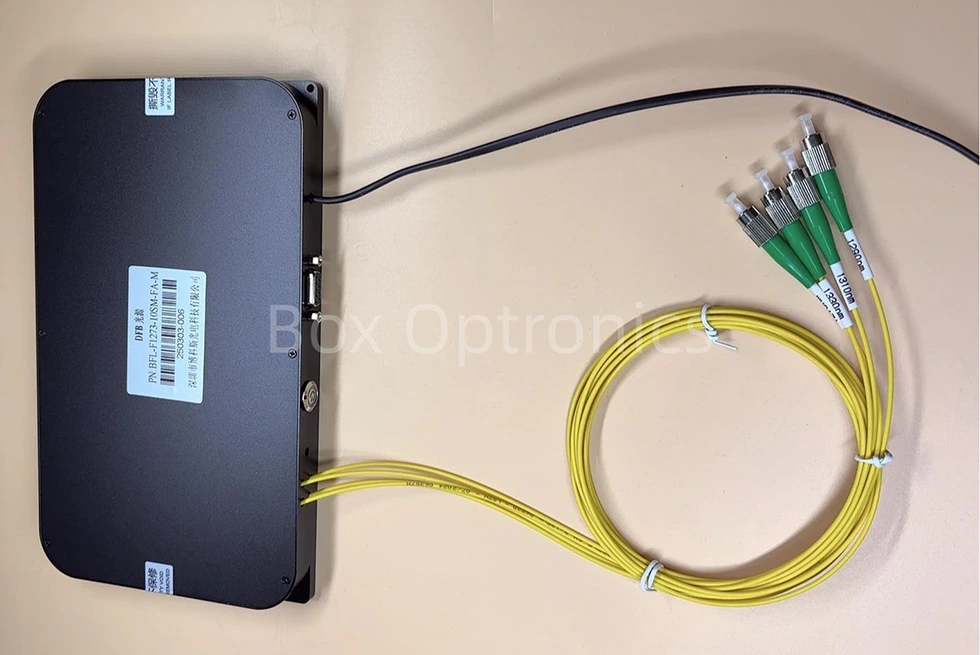

* ຮອງຮັບແຫຼ່ງເລເຊີ DFB ຫຼາຍຊ່ອງທີ່ປັບແຕ່ງເອງ
● ອຸປະກອນເສີມມາດຕະຖານ
|
|
ອຸປະກອນເສີມ |
ປະລິມານ |
|
1 |
ແຫຼ່ງເລເຊີ CWDM (Module Host) |
1 |
|
2 |
ສາຍຂໍ້ມູນ USB-RS485 DB9 |
1 |
|
3 |
ອະແດັບເຕີພະລັງງານ (ທາງເລືອກ) |
1 |
|
4 |
ບົດລາຍງານການທົດສອບຜະລິດຕະພັນ |
1 |
Step1.Unpacking: ກ່ອນທີ່ຈະປະກອບ, ກວດເບິ່ງ ບໍ່ວ່າອຸປະກອນເສີມທັງຫມົດແມ່ນສົມບູນ, ລວມທັງໂມດູນແຫຼ່ງເລເຊີ, ຂໍ້ມູນ USB ສາຍໄຟ, ອະແດບເຕີພະລັງງານ, ບົດລາຍງານການທົດສອບ, ແລະອື່ນໆ.
Step2.ການສະຫນອງພະລັງງານ: ເຊື່ອມຕໍ່ກັບ DC ສະຫຼັບການສະຫນອງພະລັງງານຫຼືການສະຫນອງພະລັງງານທີ່ມີການຄວບຄຸມທີ່ຕອບສະຫນອງພະລັງງານຂອງເຂົາເຈົ້າ ຄວາມຕ້ອງການສະຫນອງ. ໃຊ້ພຽງແຕ່ອະແດັບເຕີພະລັງງານທີ່ກົງກັນກັບຕົ້ນສະບັບ (DC5V ຫຼື DC12V). ອະແດບເຕີພະລັງງານທີ່ບໍ່ຖືກຕ້ອງອາດຈະທໍາລາຍແຫຼ່ງແສງສະຫວ່າງ. (ຕົວແປງໄຟ ສະຫນອງຕາມມາດຕະຖານແຮງດັນທ້ອງຖິ່ນ.)
Step3.Connecting ເສັ້ນໄຍຜົນຜະລິດ: ເປີດ ຝາຂີ້ຝຸ່ນຢູ່ທີ່ຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼືຫນ້າແປນ, ກວດເບິ່ງໃບຫນ້າຂອງເສັ້ນໄຍ, ແລະ ເຊື່ອມຕໍ່ເສັ້ນໄຍຫຼື splice ເສັ້ນໄຍກັບອຸປະກອນຫຼືເຄື່ອງວັດແທກພະລັງງານທີ່ຈະທົດສອບ ຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີມົນລະພິດແລະຄວາມເສຍຫາຍ.
Setp4.Connect to the host computer: ໃຊ້ ສາຍຂໍ້ມູນ USB-RS485 DB9 ເພື່ອເຊື່ອມຕໍ່ແຫຼ່ງເລເຊີ DFB ແລະຄອມພິວເຕີ; ຄອມພິວເຕີທໍາອິດຕ້ອງຕິດຕັ້ງໄດເວີພອດ serial ທີ່ອຸທິດຕົນເພື່ອກໍານົດ USB-RS485 ສາຍຂໍ້ມູນພອດ serial, ຖ້າບໍ່ດັ່ງນັ້ນຊອບແວຄອມພິວເຕີເຈົ້າພາບແລະ ໂມດູນແຫຼ່ງແສງບໍ່ສາມາດເຊື່ອມຕໍ່ ແລະສື່ສານໄດ້ຢ່າງຖືກຕ້ອງ. ກະລຸນາຖາມ Box Optronics ສໍາລັບຄົນຂັບລົດ.

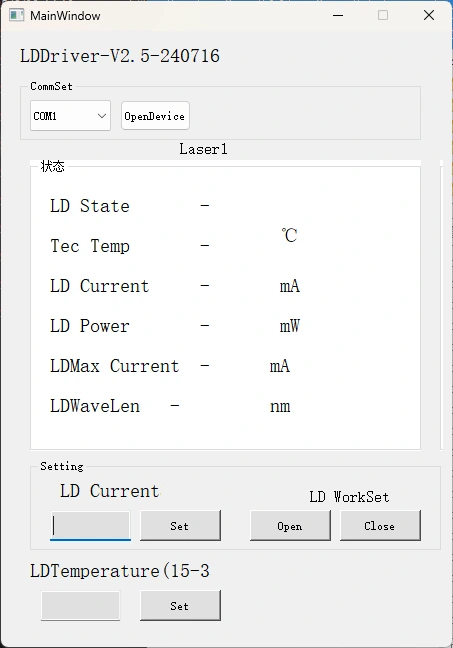

Step5.Control ຊອບແວ: Box Optronics ສະຫນອງຄໍາສັ່ງ serial ຫຼືຊອບແວ PC ກັບ ຄວບຄຸມກະແສໄຟຟ້າ LD ແລະອຸນຫະພູມ LD ຂອງແຫຼ່ງເລເຊີ DFB. ເລືອກ ພອດທີ່ຖືກຕ້ອງ, ຕັ້ງຄ່າປັດຈຸບັນ ແລະອຸນຫະພູມ, ຈາກນັ້ນກົດປຸ່ມເປີດ. (ເຖິງ ປ້ອງກັນຄວາມເສຍຫາຍ, ramp ເຖິງປັດຈຸບັນຂັບຊ້າໃນການດໍາເນີນງານເບື້ອງຕົ້ນ. ບໍ່ ນໍາໃຊ້ປະຈຸບັນຢ່າງເຕັມທີ່ໃນທັນທີ.)
Step6.ຫຼັງຈາກການນໍາໃຊ້, ໃຫ້ຄລິກໃສ່ປຸ່ມປິດ, ປິດການສະຫນອງພະລັງງານ, ແລະຕັດການເຊື່ອມຕໍ່ ການເຊື່ອມຕໍ່ເສັ້ນໄຍ.
|
ຊື່ |
ຄວາມຍາວຄື້ນ |
ພະລັງງານຜົນຜະລິດ |
ປະເພດເສັ້ນໄຍ |
ຕົວເຊື່ອມຕໍ່ |
ຂະໜາດ |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
ແຫຼ່ງ CWDM Laser |
1064: 1064nm 1310 : 1310nm 1550:1550nm CWDM
|
10:10mW 20:20mW 40:40mW 1H: 100mW ອື່ນໆ |
SM:SMF-28e ໂມງແລງ: 1550 |
FA: FC/APC SA: SC/APC ອື່ນໆ |
M: ໂມດູນ B: Benchtop |
ຕົວຢ່າງ: BLD-1550-1HSM-FA-M
(ຂໍ້ມູນການສັ່ງຊື້: CWDM 1550nm DFB Laser Source with Built-in Drive ວົງຈອນ, ພະລັງງານອອກ 100mW, ມີເສັ້ນໄຍ SMF-28e, ຕົວເຊື່ອມຕໍ່ FC/APC, ໂມດູນ ຊຸດ).
ສໍາລັບຄວາມຕ້ອງການປັບແຕ່ງອື່ນໆ, ກະລຸນາຕິດຕໍ່: sales06@boxoptronics.com
● ເງື່ອນໄຂການສະເໜີລາຄາ
(1) EXW:
ຖ້າທ່ານມີບັນຊີ DHL / UPS / FedEx, Box Optronics ແນະນໍາໃຫ້ໃຊ້ EXW. ພວກເຮົາຈັດສົ່ງຜ່ານບັນຊີຂອງທ່ານ; ພວກເຮົາບໍ່ຄິດຄ່າຂົນສົ່ງ.
(2) DAP:
ຖ້າທ່ານບໍ່ມີບັນຊີ, ກະລຸນາຈ່າຍຄ່າຂົນສົ່ງລ່ວງໜ້າ ຜະລິດຕະພັນ.
(3) ອື່ນໆ
● ເງື່ອນໄຂການຊໍາລະ
PayPal ແລະ T/T ສາມາດໃຊ້ໄດ້.
ມັນໃຊ້ເວລາປະມານ 10 ມື້ເຮັດວຽກສໍາລັບການຜະລິດ. (ຖ້າມີບາງອັນ ຢູ່ໃນຫຼັກຊັບ, ມັນຈະສົ່ງໄວຂຶ້ນ.)
ການຂົນສົ່ງສາກົນອາດຈະໃຊ້ເວລາ 3-5 ມື້ເຮັດວຽກ.
● ຫຼີກເວັ້ນການສຽບສາຍ/ຖອດສາຍເຊື່ອມຕໍ່ເສັ້ນໄຍເລື້ອຍໆເພື່ອປ້ອງກັນ ການສະສົມຂອງຂີ້ຝຸ່ນແລະຄວາມເສຍຫາຍຂອງໃບຫນ້າ.
● ເຮັດຄວາມສະອາດຕົວເຊື່ອມຕໍ່ເສັ້ນໄຍດ້ວຍຜ້າເຊັດທີ່ບໍ່ມີເສັ້ນໄຍ ແລະກວດເບິ່ງດ້ວຍ a ເຄື່ອງກວດຈັບໃບໜ້າເສັ້ນໄຍກ່ອນການເຊື່ອມຕໍ່. ເຊື່ອມຕໍ່/ຕັດເສັ້ນໃຍສະເໝີ ໂດຍບໍ່ມີພະລັງງານເພື່ອຫຼີກເວັ້ນການເຜົາໄຫມ້ໃບຫນ້າ. ຝາປິດຕົວເຊື່ອມຕໍ່ທີ່ບໍ່ໄດ້ໃຊ້ດ້ວຍຫມວກຂີ້ຝຸ່ນ.
● ເກັບຮັກສາອຸປະກອນໄວ້ໃນສະພາບແວດລ້ອມທີ່ແຫ້ງແລ້ງ, ບໍ່ມີຄວາມຊຸ່ມຊື່ນ.
● ເມື່ອໃຊ້ໂມດູນແຫຼ່ງເລເຊີເປັນເວລາດົນນານ, ຈື່ໄວ້ ພິຈາລະນາການກະຈາຍຄວາມຮ້ອນແລະການລະບາຍອາກາດຂອງໂມດູນແລະວາງ ໂມດູນໃສ່ຊຸດລະບາຍຄວາມຮ້ອນ.
● ໄລຍະເວລາຮັບປະກັນ:
ການສ້ອມແປງຫຼືປ່ຽນແທນສິ່ງຜິດປົກກະຕິທີ່ບໍ່ແມ່ນມະນຸດພາຍໃນ 1 ປີຈາກການຊື້. ບໍລິການສ້ອມແປງທີ່ຈ່າຍໃຫ້ສາມາດໃຊ້ໄດ້ພາຍຫຼັງ 1 ປີ.
● ການຍົກເວັ້ນຈາກການຮັບປະກັນຟຣີ:
ໃນລະຫວ່າງໄລຍະເວລາຮັບປະກັນຟຣີ, ບໍລິການສ້ອມແປງຫຼືປ່ຽນແທນຟຣີ ຈະຖືກສະຫນອງໃຫ້ສໍາລັບຄວາມຜິດທີ່ເກີດຈາກບັນຫາຄຸນນະພາບຜະລິດຕະພັນ. ຢ່າງໃດກໍຕາມ, Box Optronics ຮັກສາສິດທີ່ຈະປະຕິເສດການບໍລິການສ້ອມແປງຟຣີໃນຕໍ່ໄປນີ້ ກໍລະນີພາຍໃນໄລຍະເວລາຮັບປະກັນ:
(1) ຄວາມເສຍຫາຍທີ່ເກີດຈາກປັດໃຈທໍາມະຊາດ (ເຊັ່ນ: ຟ້າຜ່າ, ຝຸ່ນ) ຫຼື ອິດທິພົນສິ່ງແວດລ້ອມ.
(2) ການເຮັດວຽກຜິດປົກກະຕິເນື່ອງຈາກການດໍາເນີນການທີ່ບໍ່ຖືກຕ້ອງໂດຍຜູ້ໃຊ້.
(3) ຄວາມເສຍຫາຍທາງດ້ານຮ່າງກາຍຢ່າງຈະແຈ້ງທີ່ເກີດຈາກຄວາມຜິດພາດຂອງມະນຸດ.
(4) disassembly, ດັດແປງ, ຫຼືສ້ອມແປງໂດຍບໍ່ໄດ້ຮັບອະນຸຍາດ.
(5) ປ້າຍຮັບປະກັນທີ່ມີການປ່ຽນແປງຫຼືບໍ່ຄົບຖ້ວນຢູ່ໃນທີ່ຢູ່ອາໄສ.
(6) ຄວາມເສຍຫາຍຫຼືການສູນເສຍໃນລະຫວ່າງການຂົນສົ່ງ.
